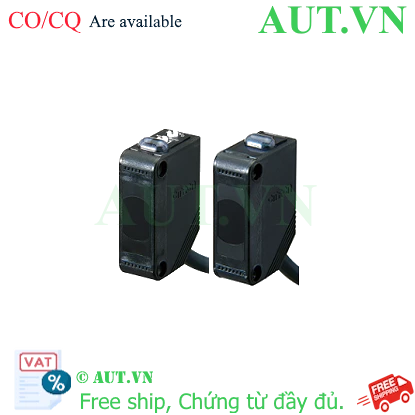

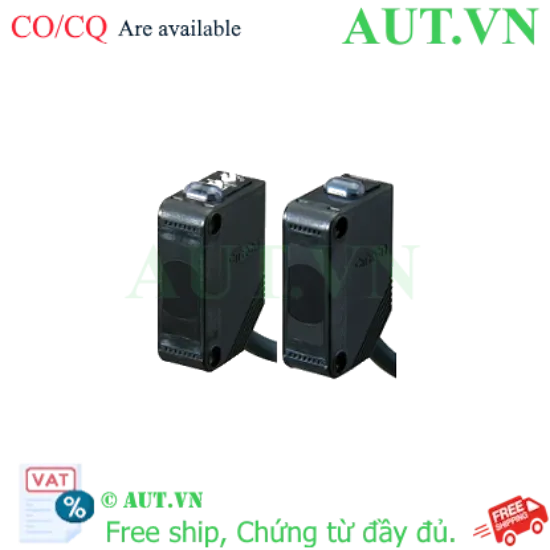

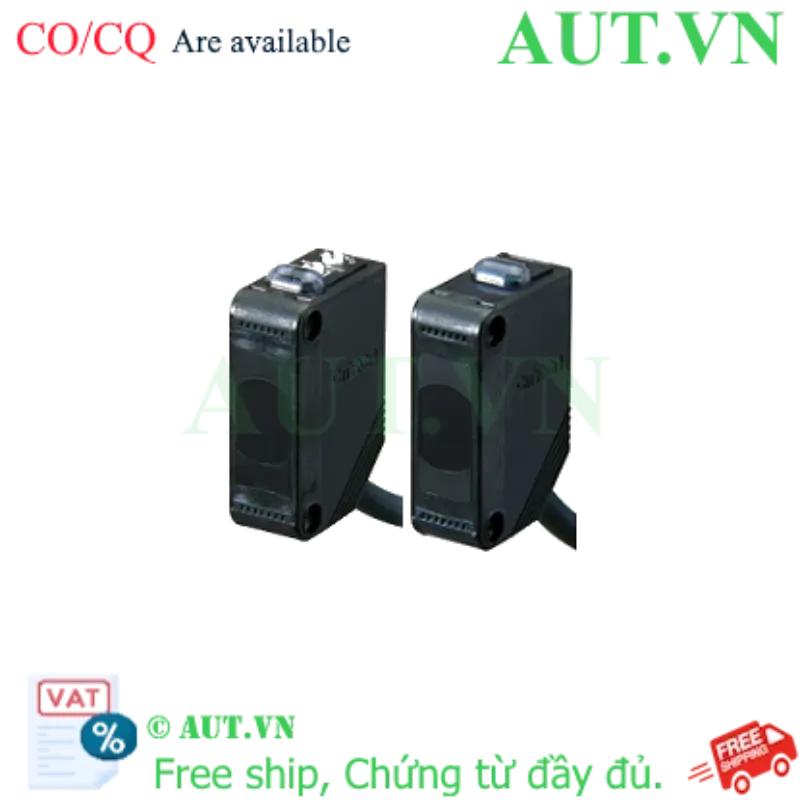

Cảm biến quang điện Omron E3Z-T61 0.5M - Thu phát độc lập, NPN, 15m

Loại cảm biến: Thu phát độc lập (Through-beam)
Ngõ ra: NPN Open Collector
Khoảng cách phát hiện: Lên đến 15m
Nguồn cấp: 12...24VDC
Chế độ hoạt động: Tùy chọn Light-ON/Dark-ON
Tiêu chuẩn bảo vệ: IP67 chống bụi và nước cực tốt

nhà chế tạo: Omron

SKU: E3Z-T61 0.5M

Tải xuống mẫu

Giá cũ: 1.931.250 ₫

Giá bán: 1.545.000 ₫

Số lượng:

Giới thiệu cảm biến quang điện Omron E3Z-T61 0.5M

Cảm biến quang điện Omron E3Z-T61 0.5M là dòng cảm biến thu phát độc lập (Through-beam) cao cấp, được thiết kế để mang lại độ chính xác cực cao trong các môi trường công nghiệp khắc nghiệt. Với khả năng phát hiện vật thể ở khoảng cách lên đến 15m, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa cần sự ổn định và tin cậy tuyệt đối. Tại AUT VN, chúng tôi cung cấp dòng E3Z-T61 chính hãng, giúp tối ưu hóa quy trình kiểm soát vật thể trong dây chuyền sản xuất của bạn một cách hiệu quả nhất.

Điểm nổi bật của Omron E3Z-T61

Khoảng cách phát hiện vượt trội: Khả năng hoạt động lên đến 15m, lý tưởng cho các không gian nhà máy rộng lớn.
Độ bền công nghiệp: Đạt tiêu chuẩn IP67, cho phép thiết bị vận hành ổn định ngay cả trong môi trường nhiều bụi bẩn hoặc có độ ẩm cao.
Linh hoạt vận hành: Người dùng dễ dàng chuyển đổi giữa chế độ Light-ON và Dark-ON để phù hợp với logic điều khiển của máy.
Phản hồi siêu tốc: Thời gian đáp ứng tối đa chỉ 1ms, đáp ứng hoàn hảo cho các dây chuyền sản xuất tốc độ cao.
An toàn mạch điện: Tích hợp sẵn tính năng bảo vệ ngắn mạch đầu ra và bảo vệ ngược cực nguồn, tăng tuổi thọ thiết bị.

Thông số kỹ thuật chi tiết

Model	E3Z-T61 0.5M
Loại cảm biến	Thu phát độc lập (Through-beam type)
Khoảng cách phát hiện	15 m
Nguồn điện áp cấp	12 đến 24 VDC (±10% ripple)
Nguồn sáng	LED hồng ngoại (870 nm)
Kiểu ngõ ra	NPN Open Collector (Tối đa 100 mA)
Chế độ hoạt động	Tùy chọn Light-ON/Dark-ON
Thời gian đáp ứng	Tối đa 1 ms
Tiêu chuẩn bảo vệ	IP67 (IEC)
Chiều dài dây cáp	0.5 m
Nhiệt độ vận hành	-25 đến 55 ℃
Vật liệu vỏ	Polybutylene terephthalate (PBT)

Nguồn tham khảo: Omron Global

Lợi ích khi sử dụng Omron E3Z-T61

Việc đầu tư vào cảm biến quang Omron E3Z-T61 mang lại những giá trị kinh tế lâu dài cho doanh nghiệp:

Giảm thiểu sai sót: Độ chính xác cao giúp loại bỏ hoàn toàn các lỗi nhận diện vật thể sai lệch, giảm tỉ lệ hàng lỗi (NG).
Tiết kiệm chi phí bảo trì: Nhờ thiết kế bền bỉ và khả năng chống chịu môi trường tốt, thiết bị hạn chế tối đa việc phải dừng máy để sửa chữa.
Dễ dàng tích hợp: Thiết kế dạng vuông nhỏ gọn giúp kỹ sư dễ dàng lắp đặt và thay thế vào các hệ thống máy móc hiện có mà không tốn nhiều công sức.

Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt vật lý: Cố định bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau trên một đường thẳng sao cho tia sáng hồng ngoại đi xuyên qua giữa hai đầu.

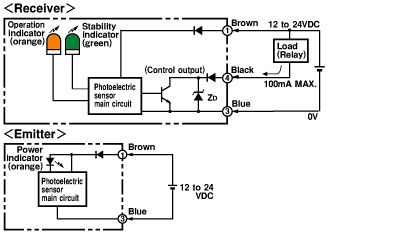

Bước 2: Kết nối nguồn: Đấu nối dây cáp 0.5m vào nguồn điện DC 12-24V theo sơ đồ chân của Omron (lưu ý đấu đúng cực âm/dương).
Bước 3: Điều chỉnh độ nhạy: Sử dụng núm xoay tinh chỉnh trên thân cảm biến để thiết lập khoảng cách phát hiện phù hợp với vật thể.
Bước 4: Cài đặt chế độ: Chuyển đổi công tắc điều khiển để chọn chế độ Light-ON hoặc Dark-ON tùy theo yêu cầu của hệ thống PLC.
Bước 5: Kiểm tra vận hành: Đưa vật thể đi qua vùng quét của cảm biến và quan sát đèn báo cũng như tín hiệu đầu ra NPN để đảm bảo hoạt động đúng.

Sản phẩm sử dụng chung với

Để hệ thống tự động hóa hoạt động hoàn chỉnh và ổn định, E3Z-T61 nên được kết hợp cùng:

Bộ nguồn DC 24V: Nguồn Switching chất lượng cao để cung cấp dòng điện ổn định.
Bộ điều khiển PLC: Các dòng PLC Mitsubishi, Siemens, Omron... hỗ trợ ngõ vào NPN.
Giá đỡ cảm biến (Sensor Bracket): Giúp cố định vị trí bộ phát và bộ thu một cách chính xác nhất.
Dây cáp mở rộng: Sử dụng nếu vị trí lắp đặt cách xa nguồn điện hơn 0.5m.

Ứng dụng sản phẩm

Dây chuyền băng tải: Kiểm soát số lượng sản phẩm, phát hiện vật thể bị thiếu hoặc kẹt trên băng chuyền.
Ngành đóng gói thực phẩm: Kiểm tra sự hiện diện của hộp, chai lọ trong quy trình đóng gói tự động.
Hệ thống phân loại hàng hóa: Phân loại sản phẩm dựa trên sự xuất hiện của vật thể trên đường ray.
Sản xuất ô tô và điện tử: Kiểm soát các linh kiện nhỏ trong quy trình lắp ráp robot tự động.

FAQ - Câu hỏi thường gặp

1. Cảm biến E3Z-T61 có thể dùng trực tiếp cho nguồn 220VAC không?

Không, sản phẩm này chỉ hoạt động với nguồn điện một chiều (DC) trong dải từ 12V đến 24VDC. Bạn cần sử dụng thêm bộ nguồn chuyển đổi.

2. Trong môi trường nhiều bụi bẩn, khoảng cách 15m có còn chính xác không?

Khoảng cách 15m là thông số trong điều kiện tiêu chuẩn. Trong môi trường bụi bặm, bạn nên điều chỉnh độ nhạy cao hơn hoặc vệ sinh thấu kính định kỳ để đảm bảo hiệu suất tốt nhất.

3. Làm sao để phân biệt ngõ ra NPN và PNP trên thiết bị này?

E3Z-T61 là loại ngõ ra NPN, nghĩa là khi có tín hiệu, đầu ra sẽ được nối với cực âm (0V). Hãy kiểm tra kỹ sơ đồ đấu nối để tương thích với PLC của bạn.

4. Tôi có thể thay đổi giữa chế độ Light-ON và Dark-ON không?

Hoàn toàn có thể. Thiết bị được tích hợp sẵn công tắc để bạn lựa chọn chế độ phù hợp với logic điều khiển của mình.

5. Tiêu chuẩn IP67 có ý nghĩa gì đối với thiết bị này?

IP67 cho thấy thiết bị có khả năng chống bụi hoàn toàn và có thể chịu được việc ngâm nước tạm thời, rất phù hợp cho môi trường công nghiệp ẩm ướt.

6. Dây cáp 0.5m có quá ngắn cho nhu cầu của tôi không?

Đây là dòng đấu dây sẵn giúp tăng độ ổn định tín hiệu. Nếu cần lắp đặt ở vị trí xa, bạn có thể đấu nối tiếp với dây cáp mở rộng chuyên dụng.

7. Sản phẩm mua tại AUT VN có được bảo hành không?

Có, tất cả sản phẩm cảm biến Omron tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất.

8. Tại sao đèn báo trên cảm biến không sáng khi có vật thể đi qua?

Bạn hãy kiểm tra lại nguồn cấp, độ thẳng hàng giữa bộ phát và bộ thu, hoặc kiểm tra xem vật thể có kích thước đủ lớn để ngắt tia sáng không.

9. Cảm biến này có chịu được ánh sáng mặt trời trực tiếp không?

Có thể, nhưng ánh sáng mặt trời mạnh có thể gây nhiễu tia hồng ngoại. Tốt nhất nên lắp đặt dưới mái che hoặc vị trí tránh ánh nắng trực tiếp.
