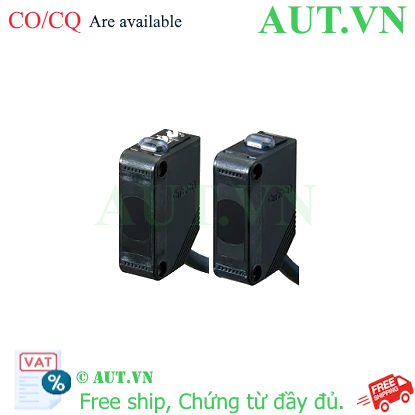

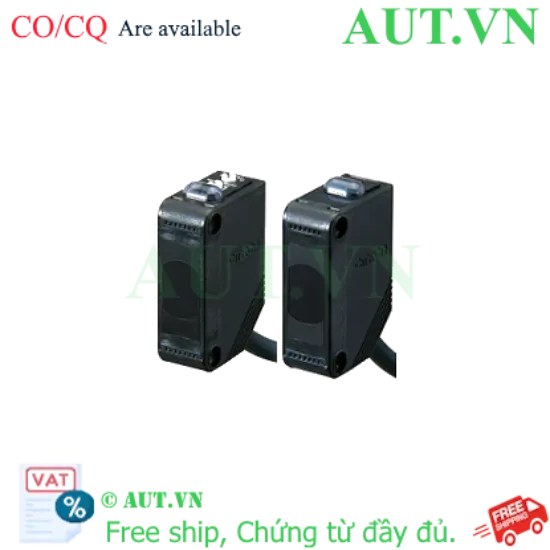

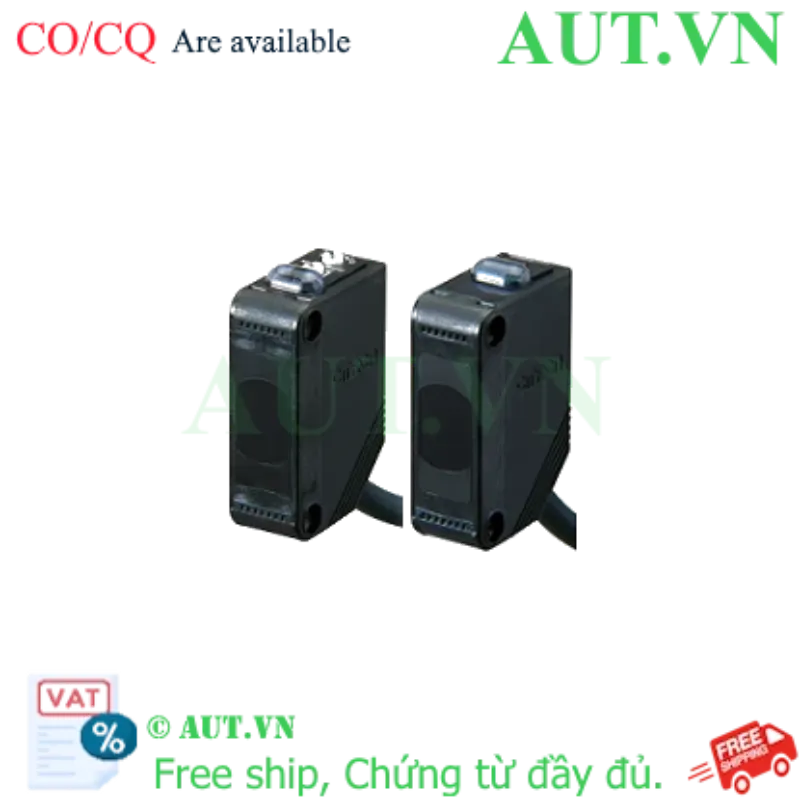

Giới thiệu về Cảm biến quang điện Omron E3Z-T61A 0.5M
Cảm biến quang Omron E3Z-T61A 0.5M là giải pháp phát hiện vật thể hàng đầu trong công nghiệp nhờ cơ chế thu-phát riêng (Through-beam). Với khả năng hoạt động chính xác tuyệt đối, sản phẩm giúp tối ưu hóa quy trình tự động hóa tại các nhà máy hiện đại. Thiết kế của E3Z-T61A cho phép nhận diện vật thể không trong suốt ở khoảng cách lên đến 10m, cực kỳ phù hợp cho các dây chuyền sản xuất quy mô lớn hoặc các khu vực yêu cầu độ tin cậy cao.
Điểm nổi bật của Omron E3Z-T61A
- Độ nhạy vượt trội: Sử dụng tia sáng LED đỏ (660 nm) giúp chùm sáng xuyên thấu tốt, giảm thiểu sai sót trong môi trường công nghiệp.
- Độ bền cực cao: Đạt chuẩn IP67, cho phép thiết bị vận hành bền bỉ ngay cả trong môi trường ẩm ướt, nhiều bụi bẩn hoặc bị xịt nước trực tiếp.
- Linh hoạt trong điều khiển: Tích hợp công tắc gạt chuyển đổi giữa chế độ Light-ON và Dark-ON, tương thích hoàn hảo với mọi hệ thống PLC hiện nay.
- Cài đặt dễ dàng: Hệ thống đèn LED hiển thị trạng thái (Nguồn, Vận hành, Ổn định) giúp kỹ thuật viên kiểm tra và căn chỉnh trục quang cực nhanh.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | E3Z-T61A 0.5M |
| Phương pháp cảm biến | Thu-phát riêng (Through-beam) |
| Khoảng cách phát hiện | 10 m |
| Vật thể phát hiện tiêu chuẩn | Vật không trong suốt (min 12mm) |
| Nguồn sáng | LED đỏ (660 nm) |
| Điện áp nguồn | 12 đến 24 VDC ±10% |
| Ngõ ra điều khiển | NPN Open Collector |
| Chế độ vận hành | Light-ON / Dark-ON (có thể lựa chọn) |
| Thời gian đáp ứng | ≤ 1 ms |
| Cấp bảo vệ | IP67 (IEC tiêu chuẩn) |
| Kết nối | Cáp đúc sẵn (0.5 m) |
| Vật liệu vỏ | Nhựa PBT cao cấp |
Lợi ích khi sử dụng Omron E3Z-T61A
- Tối ưu hóa hiệu suất: Giảm thiểu tình trạng dừng máy do nhận diện sai vật thể, giúp dây chuyền luôn vận hành mượt mà.
- Tiết kiệm chi phí bảo trì: Nhờ chuẩn IP67, bạn không cần lo lắng về việc thiết bị bị hỏng hóc do ẩm mốc hoặc bụi công nghiệp.
- Đầu tư thông minh: Độ bền của thương hiệu Omron giúp kéo dài tuổi thọ hệ thống, giảm chi phí thay thế định kỳ.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau theo trục thẳng. Đảm bảo giá đỡ chắc chắn để tránh rung lắc.

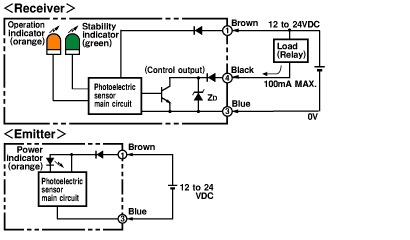

- Bước 2: Kết nối điện: Cấp nguồn 12-24VDC. Đảm bảo đấu nối đúng cực âm/dương theo sơ đồ chân của Omron để tránh chập cháy.
- Bước 3: Căn chỉnh trục quang: Điều chỉnh vị trí bộ phát cho đến khi đèn chỉ báo trên bộ thu sáng ổn định (màu xanh), xác nhận chùm sáng đã đi xuyên qua bộ thu.
- Bước 4: Thiết lập Logic: Gạt switch trên thân cảm biến để chọn chế độ Light-ON hoặc Dark-ON phù hợp với chương trình PLC.
- Bước 5: Kiểm tra: Đưa vật thể mẫu qua chùm sáng để kiểm tra tín hiệu ngõ ra NPN tại PLC.
Sản phẩm thường được sử dụng cùng
Để hệ thống tự động hóa hoàn chỉnh, bạn nên kết hợp với:
- PLC Omron: Để xử lý tín hiệu điều khiển từ cảm biến.
- Bộ nguồn DC 24V: Cung cấp điện năng sạch và ổn định.
- Giá đỡ cảm biến (Sensor Brackets): Giúp cố định vị trí thu-phát chính xác hơn.
- Rơ le trung gian: Dùng để cách ly và điều khiển các thiết bị công suất lớn.
Ứng dụng thực tế của sản phẩm
- Hệ thống băng tải: Đếm số lượng sản phẩm, phát hiện vật cản hoặc kẹt hàng.
- Máy đóng gói: Nhận diện vị trí bao bì để kích hoạt đóng seal hoặc dán nhãn.
- An toàn công nghiệp: Tạo hàng rào quang học bảo vệ khu vực vận hành máy nguy hiểm.
- Logistics: Kiểm soát sự hiện diện của pallet trong kho thông minh.
Câu hỏi thường gặp (FAQ)
1. E3Z-T61A khác gì so với các dòng cảm biến phản xạ khuếch tán?
E3Z-T61A là loại thu-phát riêng, cần 2 thiết bị (phát và thu) đối diện nhau. Nó có khoảng cách xa hơn (10m) và độ tin cậy cao hơn nhiều so với loại phản xạ khuếch tán.
2. Tôi có thể dùng cảm biến này cho vật thể trong suốt không?
Không, dòng E3Z-T61A được thiết kế cho vật thể không trong suốt. Nếu dùng cho vật trong suốt, bạn cần chọn dòng cảm biến chuyên dụng khác của Omron.
3. Tại sao ngõ ra của tôi không hoạt động dù đã có nguồn?
Hãy kiểm tra lại xem bạn đã chọn đúng chế độ Light-ON hay Dark-ON và kiểm tra xem trục quang giữa bộ phát và bộ thu đã thẳng hàng chưa.
4. Tiêu chuẩn IP67 có ý nghĩa gì đối với môi trường nhà máy?
Nó có nghĩa là thiết bị có thể chịu được bụi mịn và có thể bị ngâm nước tạm thời mà không ảnh hưởng đến mạch điện bên trong.
5. Tôi có thể nối dài dây cáp 0.5m này không?
Có thể, nhưng bạn nên dùng dây bọc kim (shielded cable) để tránh nhiễu tín hiệu khi nối dài quá xa.
6. Sự khác biệt giữa NPN và PNP là gì?
E3Z-T61A sử dụng ngõ ra NPN (kéo cực thu xuống 0V). Nếu PLC của bạn yêu cầu PNP, bạn cần chọn model E3Z-T62.
7. Làm sao để biết cảm biến đang hoạt động ổn định?
Quan sát đèn chỉ báo (Stability Indicator). Khi đèn sáng ổn định, chùm sáng đang đi qua bộ thu một cách mạnh mẽ nhất.
8. Khoảng cách 10m có bị giảm đi không?
Trong môi trường cực kỳ bụi hoặc có sương mù dày đặc, khoảng cách hoạt động có thể giảm nhẹ. Hãy căn chỉnh để đèn báo ổn định nhất.
9. Sản phẩm có được bảo hành không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn Omron.
10. Mua hàng tại AUT VN có đầy đủ giấy tờ không?
Có, chúng tôi cung cấp đầy đủ CO/CQ cho các dự án và khách hàng yêu cầu.
Nguồn tham khảo: Omron Industrial Automation
