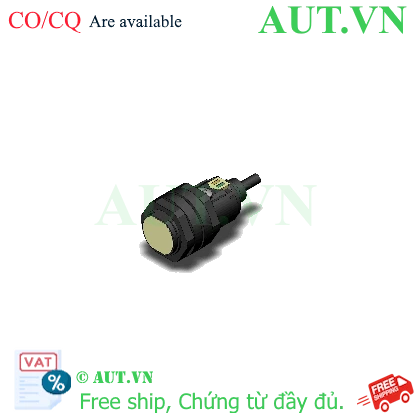

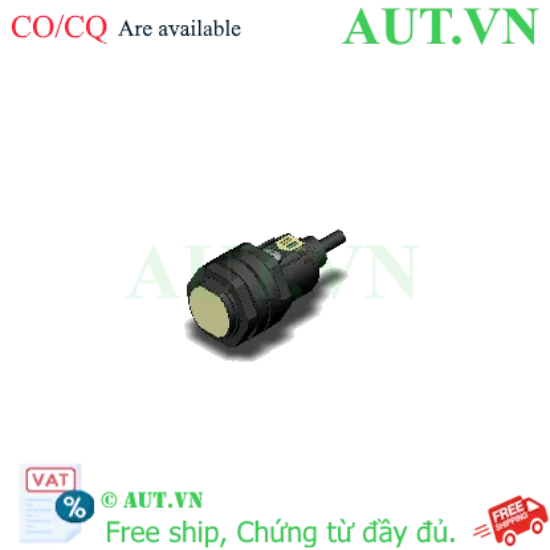

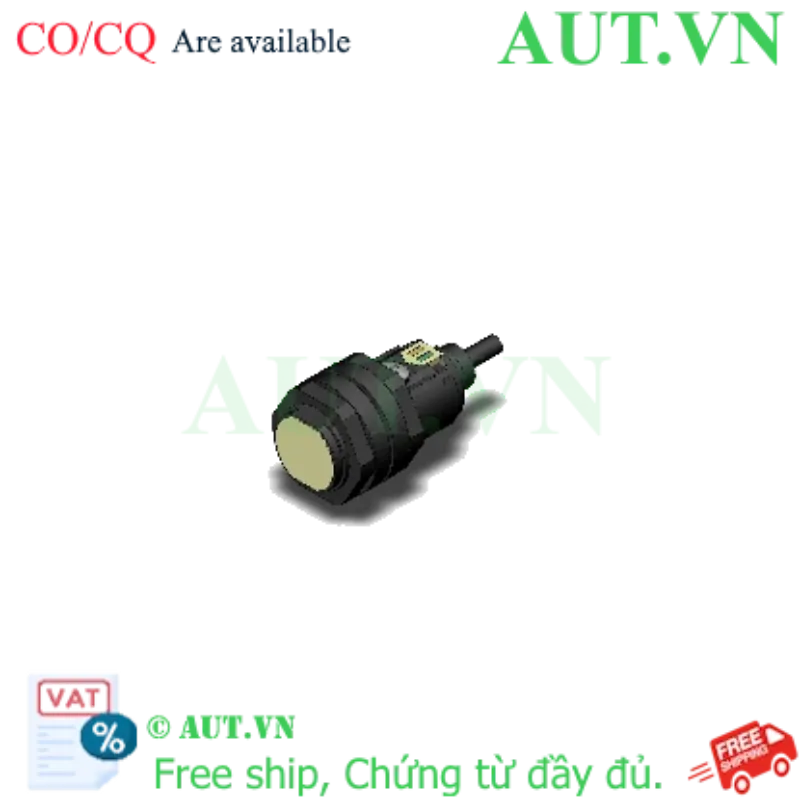

Giới thiệu về Cảm biến quang điện Omron E3FA-BN12 2M
Cảm biến quang Omron E3FA-BN12 2M là giải pháp phát hiện vật thể chính xác cao, được thiết kế dưới dạng hình trụ M18 nhỏ gọn nhưng mạnh mẽ. Với công nghệ phản xạ gương, sản phẩm cho phép phát hiện vật thể ở khoảng cách lên đến 2 mét, lý tưởng cho các dây chuyền sản xuất tự động hóa yêu cầu độ tin cậy tuyệt đối trong môi trường công nghiệp khắc nghiệt.
Điểm nổi bật của Omron E3FA-BN12 2M
- Độ bền vượt trội: Đạt chuẩn IP69K, cho phép thiết bị hoạt động trong môi trường rửa áp lực cao, chống bụi và nước xâm nhập.
- Thời gian đáp ứng siêu nhanh: Tốc độ phản hồi chỉ 0.5ms, đảm bảo không bỏ lỡ bất kỳ đối tượng nào trên băng chuyền tốc độ cao.
- Linh hoạt trong cài đặt: Cho phép chọn chế độ Light-ON hoặc Dark-ON tùy theo nhu cầu điều khiển của hệ thống.

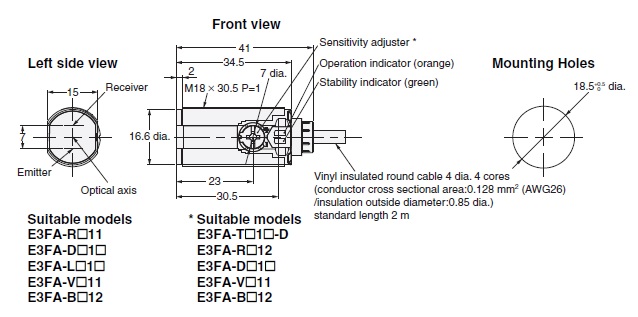

- Thiết kế tối ưu: Thân hình trụ M18 dễ dàng lắp đặt vào các khung máy tiêu chuẩn.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | E3FA-BN12 2M |
| Phương pháp cảm biến | Phản xạ gương (có chức năng phát hiện vật trong suốt) |
| Khoảng cách phát hiện | 0.1 đến 2 m (Khi sử dụng gương E39-RP1) |
| Nguồn sáng | LED đỏ (624 nm) |
| Điện áp nguồn | 10 đến 30 VDC ±10% (bao gồm ripple p-p 10%) |
| Dòng tiêu thụ | Tối đa 25 mA |
| Ngõ ra điều khiển | NPN Open Collector (Max 30 VDC, Max 100 mA) |
| Chế độ hoạt động | Có thể chọn Light-ON hoặc Dark-ON |
| Thời gian đáp ứng | Tối đa 0.5 ms |
| Độ bảo vệ | IEC: IP67 / DIN40050-9: IP69K |
| Kết nối | Dây dẫn sẵn (Chiều dài cáp 2m) |
| Chỉ báo | Đèn vận hành (Cam), Đèn ổn định (Xanh lá) |
| Vật liệu | Vỏ: ABS; Thấu kính: Nhựa Methacrylate (PMMA) |
Lợi ích khi sử dụng sản phẩm
- Giảm thiểu thời gian dừng máy: Nhờ tiêu chuẩn IP69K, cảm biến không bị hỏng hóc khi vệ sinh máy bằng nước áp lực cao.
- Tăng độ chính xác: Khả năng điều chỉnh độ nhạy đơn giản giúp tối ưu hóa việc phát hiện các vật thể có kích thước và chất liệu khác nhau.
- Tiết kiệm chi phí bảo trì: Độ bền cơ học và điện học cao giúp kéo dài tuổi thọ thiết bị.
Hướng dẫn sử dụng (How to)
- Lắp đặt gương: Gắn gương phản xạ (ví dụ E39-RP1) đối diện với cảm biến.
- Cố định cảm biến: Sử dụng đai ốc M18 đi kèm để cố định cảm biến vào giá đỡ.

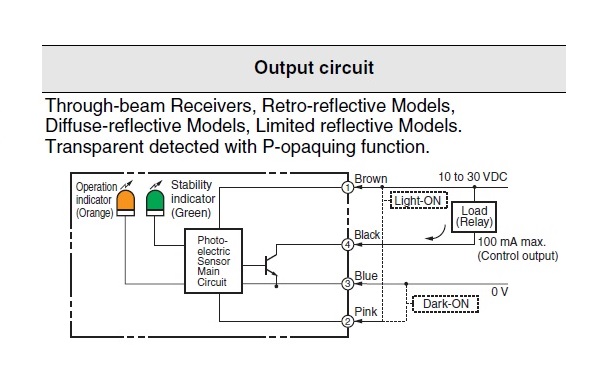

- Đấu nối dây: Kết nối nguồn 10-30VDC và ngõ ra NPN với PLC hoặc Relay điều khiển.
- Cân chỉnh: Điều chỉnh vít sensitivity trên thân cảm biến cho đến khi đèn chỉ báo ổn định (Green) sáng khi không có vật cản.
- Kiểm tra: Cho vật thể đi qua vùng phát hiện để kiểm tra ngõ ra hoạt động đúng chế độ (Light-ON/Dark-ON) mong muốn.
Sản phẩm sử dụng chung (Related Products)
- Gương phản xạ Omron E39-RP1 (Bắt buộc để cảm biến hoạt động).
- Bộ nguồn DC 24V chính hãng Omron/Meanwell.
- PLC Omron hoặc các dòng PLC Mitsubishi, Siemens.
Ứng dụng thực tế (Application)
- Công nghiệp thực phẩm: Phát hiện chai lọ, bao bì trên băng chuyền trong môi trường cần rửa sạch thường xuyên.
- Sản xuất linh kiện điện tử: Đếm sản phẩm, kiểm tra sự hiện diện của linh kiện.
- Đóng gói: Phát hiện hộp carton, sản phẩm trong màng co.
Câu hỏi thường gặp (FAQ)
1. E3FA-BN12 2M là loại NPN hay PNP?
Đây là cảm biến ngõ ra NPN Open Collector.
2. Khoảng cách 2m có đạt được trong mọi điều kiện?
Khoảng cách 2m đạt được khi sử dụng đúng gương phản xạ E39-RP1 và môi trường không quá nhiều bụi bẩn.
3. Chỉ số IP69K có ý nghĩa gì?
IP69K là cấp bảo vệ cao nhất, chống bụi hoàn toàn và chịu được tia nước áp lực cao, nhiệt độ cao.
4. Tôi có thể thay đổi chế độ Light-ON và Dark-ON không?
Có, sản phẩm cho phép tùy chọn hai chế độ này để phù hợp với logic điều khiển.
5. Sản phẩm này có phát hiện được vật trong suốt không?
Có, E3FA-BN12 có chức năng phát hiện vật trong suốt (Transparent detected).
6. Cảm biến này dùng nguồn điện bao nhiêu?
Điện áp hoạt động từ 10 đến 30 VDC.
7. Thời gian đáp ứng của cảm biến là bao lâu?
Rất nhanh, tối đa là 0.5 ms.
8. Làm sao để biết cảm biến đang hoạt động ổn định?
Hãy quan sát đèn chỉ báo màu xanh lá (Stability indicator) trên thân máy.
9. Chiều dài dây dẫn đi kèm là bao nhiêu?
Sản phẩm được đi dây sẵn dài 2 mét.
10. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ cho mọi đơn hàng chính hãng.
Nguồn tham khảo: Omron Industrial Automation
