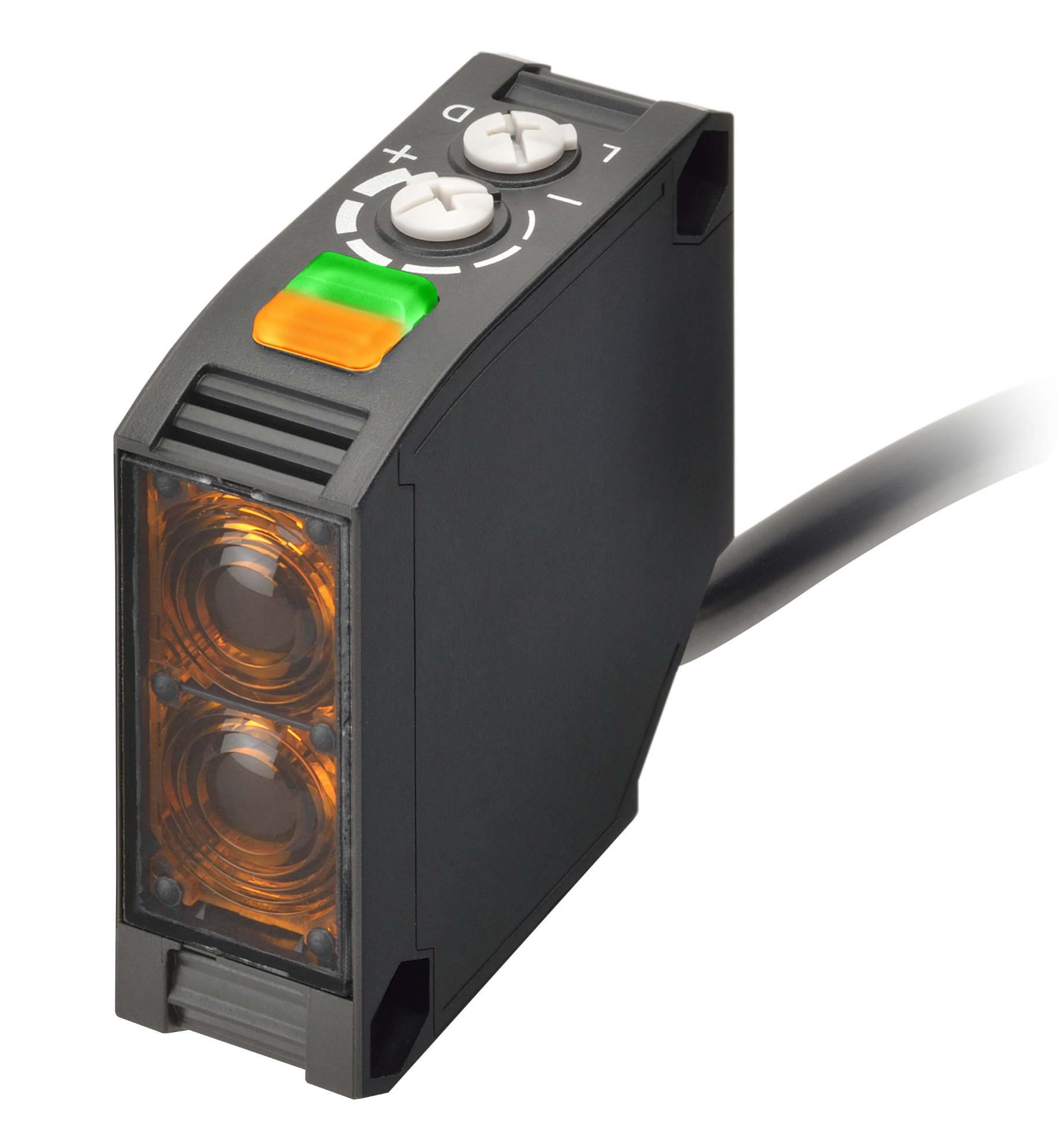

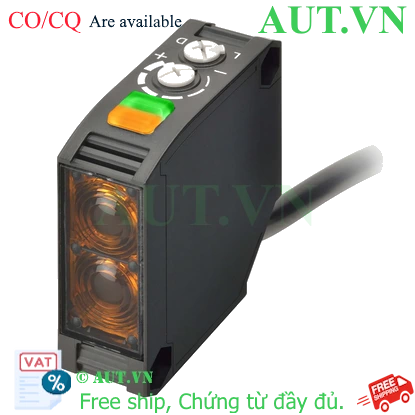

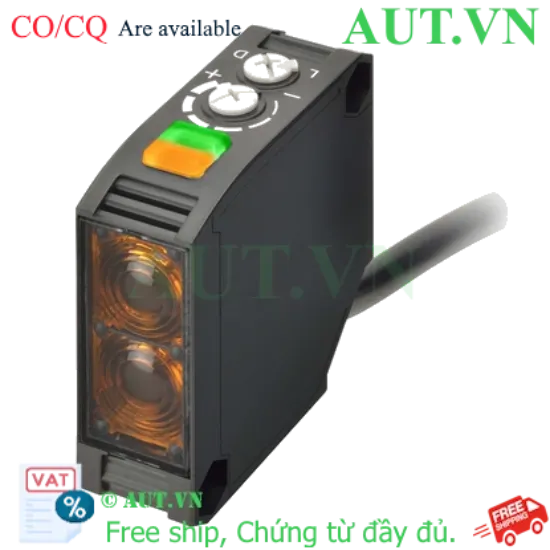

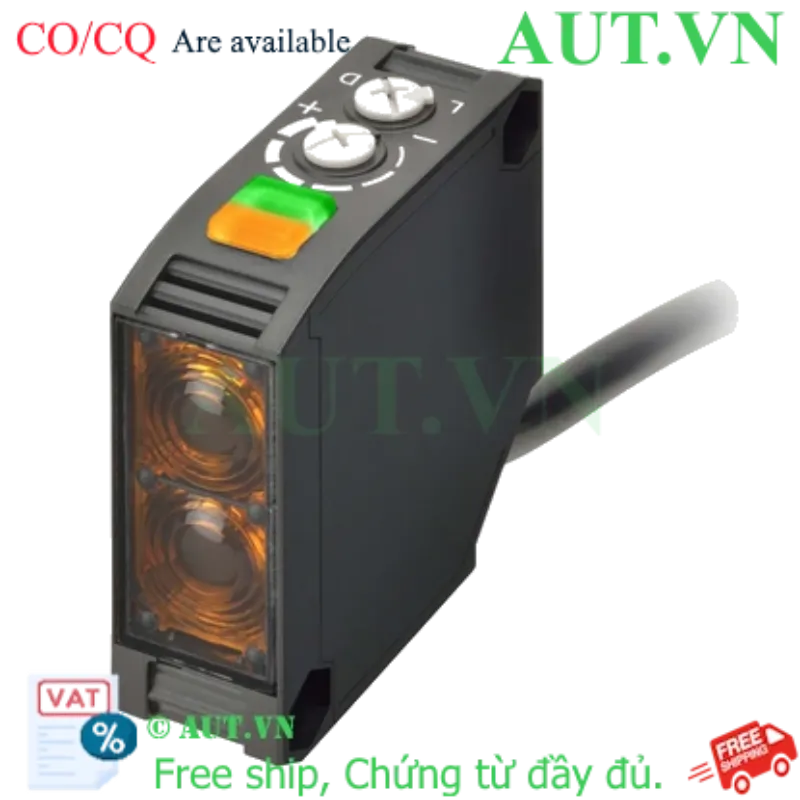

Cảm biến quang Omron E3JK-RP12 2M | Phản xạ gương, PNP, Khoảng cách 10m

Loại cảm biến: Phản xạ gương (Retro-reflective) tích hợp công nghệ MSR chống nhiễu.
Ngõ ra: PNP Open Collector (Tối đa 100mA).
Khoảng cách phát hiện: Lên đến 10m (khi kết hợp gương E39-R2).
Điện áp hoạt động: 10...30VDC linh hoạt.
Tính năng: Tùy chọn Light-ON/Dark-ON, bảo vệ ngắn mạch và ngược cực.

nhà chế tạo: Omron

SKU: E3JK-RP12 2M

Tải xuống mẫu

Giá cũ: 1.203.300 ₫

Giá bán: 962.640 ₫

Số lượng:

Giới thiệu Cảm biến quang điện Omron E3JK-RP12 2M chính hãng

Cảm biến quang điện Omron E3JK-RP12 2M là dòng cảm biến phản xạ gương cao cấp, được thiết kế chuyên dụng để mang lại độ chính xác tuyệt đối trong các môi trường công nghiệp khắc nghiệt. Nhờ ứng dụng công nghệ M.S.R (Multiple Sensing Receiver) tiên tiến, sản phẩm có khả năng loại bỏ hoàn toàn nhiễu loạn ánh sáng môi trường, đảm bảo tín hiệu luôn ổn định và tin cậy. Đây là giải pháp hàng đầu cho các hệ thống tự động hóa đòi hỏi khả năng phát hiện vật thể ở khoảng cách xa và tốc độ phản hồi cực nhanh.

Điểm nổi bật của Omron E3JK-RP12 2M

Công nghệ M.S.R độc quyền: Giúp cảm biến hoạt động cực kỳ ổn định ngay cả khi có sự tác động của ánh sáng mạnh từ bên ngoài.
Khả năng phát hiện vượt trội: Khi kết hợp với các dòng gương chuyên dụng, cảm biến có thể đạt khoảng cách phát hiện lên đến 10m, đáp ứng mọi không gian lắp đặt.
Độ bền công nghiệp cao: Đạt tiêu chuẩn bảo vệ IP64, khả năng chống rung và chống sốc mạnh mẽ, kéo dài tuổi thọ thiết bị.
Chế độ vận hành linh hoạt: Cho phép người dùng tùy chỉnh giữa chế độ Light-ON hoặc Dark-ON để tương thích hoàn hảo với logic điều khiển của PLC.
An toàn tuyệt đối: Tích hợp sẵn mạch bảo vệ ngắn mạch đầu ra và bảo vệ ngược cực nguồn, giảm thiểu rủi ro hư hỏng hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E3JK-RP12 2M
Phương pháp phát hiện	Phản xạ gương (Retro-reflective) với công nghệ M.S.R
Khoảng cách phát hiện	Dùng gương E39-R1: 0.1m - 6m; Dùng gương E39-R2: 0.1m - 10m
Nguồn sáng	LED Đỏ (Bước sóng 624 nm)
Điện áp cung cấp	10 đến 30 VDC (Độ gợn sóng p-p 10% bao gồm)
Dòng tiêu thụ	Tối đa 30 mA
Ngõ ra điều khiển	PNP Open Collector (Tối đa 30 VDC, 100 mA)
Điện áp dư	Tối đa 3 V
Chế độ vận hành	Tùy chọn Light-ON / Dark-ON
Thời gian đáp ứng	Tối đa 1 ms
Mạch bảo vệ	Bảo vệ ngắn mạch đầu ra, bảo vệ ngược cực đầu ra, bảo vệ ngược cực nguồn
Cấp bảo vệ	IEC: IP64
Phương pháp kết nối	Dây cáp sẵn (Chiều dài 2m)
Chỉ báo trạng thái	Đèn báo vận hành (Cam), Đèn báo độ ổn định (Xanh lá)
Vật liệu vỏ	Nhựa ABS chịu lực

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư Omron E3JK-RP12 2M cho hệ thống

Tối ưu hóa chi phí vận hành: Độ bền cực cao và ít xảy ra lỗi vặt giúp giảm thiểu tối đa thời gian dừng máy (downtime) và chi phí bảo trì định kỳ.

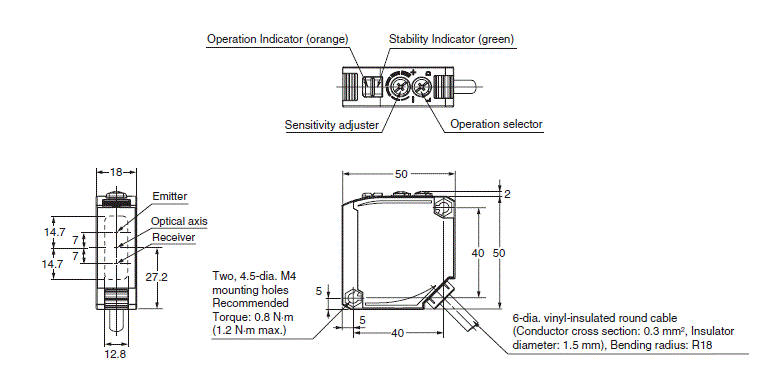

Lắp đặt nhanh chóng: Thiết kế dạng vuông gọn gàng, dây cáp sẵn 2m giúp việc thi công và đi dây trong tủ điện trở nên dễ dàng hơn bao giờ hết.
Độ chính xác vượt trội: Với thời gian đáp ứng chỉ 1ms, thiết bị đảm bảo không bỏ sót bất kỳ vật thể nào ngay cả khi di chuyển ở tốc độ cao.

Hướng dẫn sử dụng (How-to)

Bước 1 - Lắp đặt: Cố định cảm biến lên giá đỡ, đảm bảo trục phát và trục thu thẳng hàng chính xác với gương phản xạ.

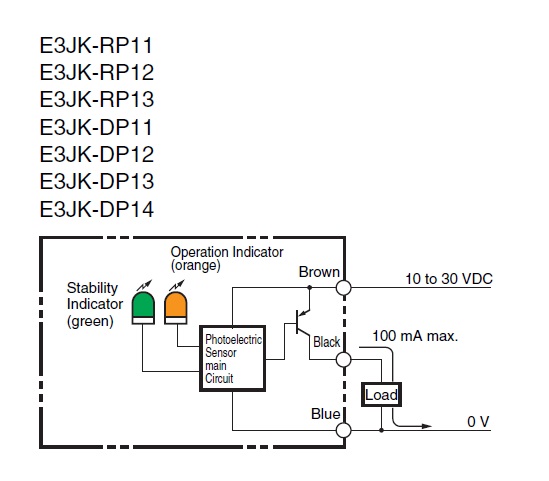

Bước 2 - Kết nối điện: Đấu nối theo sơ đồ PNP (Dây Nâu: nguồn +, Dây Xanh: nguồn -, Dây Đen: tín hiệu đầu ra).
Bước 3 - Điều chỉnh độ nhạy: Sử dụng biến trở trên thân cảm biến để căn chỉnh khoảng cách phát hiện phù hợp với thực tế.
Bước 4 - Kiểm tra vận hành: Quan sát đèn báo màu cam (vận hành) và đèn xanh lá (độ ổn định) để xác nhận cảm biến đã hoạt động chuẩn xác.

Sản phẩm sử dụng chung với (isRelatedTo)

Gương phản xạ Omron E39-R1 (Khoảng cách tối đa 6m)
Gương phản xạ Omron E39-R2 (Khoảng cách tối đa 10m)
Bộ nguồn DC 24V chất lượng cao cho hệ thống tự động hóa

Ứng dụng thực tế (Application)

Hệ thống băng tải phân loại và kiểm đếm hàng hóa trong kho vận (Logistics).
Dây chuyền đóng gói tự động trong ngành thực phẩm và đồ uống.
Kiểm soát số lượng sản phẩm trên dây chuyền sản xuất linh kiện điện tử.
Ứng dụng trong các hệ thống robot và tự động hóa ngành ô tô.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E3JK-RP12 2M có bắt buộc phải dùng gương không?
Đúng vậy, vì đây là loại cảm biến phản xạ gương, bạn cần sử dụng gương (như E39-R1 hoặc E39-R2) để tia sáng phản xạ lại cảm biến nhằm kích hoạt tín hiệu.

2. Tôi có thể dùng cảm biến này với nguồn điện 24VDC không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp rộng từ 10V đến 30VDC, rất phù hợp với chuẩn 24V trong công nghiệp.

3. Sự khác biệt giữa chế độ Light-ON và Dark-ON là gì?
Light-ON sẽ xuất tín hiệu khi nhận được ánh sáng phản xạ, trong khi Dark-ON xuất tín hiệu khi bị che khuất ánh sáng. Bạn có thể tùy chỉnh tùy theo nhu cầu điều khiển.

4. Khoảng cách phát hiện tối đa là bao nhiêu mét?
Nếu bạn sử dụng gương E39-R2, cảm biến có thể phát hiện vật thể ở khoảng cách lên đến 10 mét.

5. Cảm biến này có chịu được môi trường ẩm ướt không?
Với chuẩn IP64, sản phẩm có khả năng chống bụi và chống tia nước bắn, hoạt động tốt trong môi trường công nghiệp thông thường.

6. Tại sao tôi nên chọn ngõ ra PNP thay vì NPN?
Ngõ ra PNP cung cấp mức điện áp dương khi kích hoạt, rất phổ biến và dễ dàng tương thích với hầu hết các dòng PLC hiện nay.

7. Làm thế nào để biết cảm biến đang hoạt động ổn định?
Hãy quan sát đèn chỉ báo màu xanh lá cây. Nếu đèn này sáng ổn định, nghĩa là tín hiệu phản xạ đủ mạnh và cảm biến đang hoạt động tin cậy.

8. Sản phẩm có được bảo vệ khi đấu nối sai không?
Có, Omron đã tích hợp sẵn mạch bảo vệ ngược cực nguồn và bảo vệ ngắn mạch đầu ra để bảo vệ thiết bị của bạn.

9. Thời gian phản ứng 1ms có ý nghĩa gì?
Điều này cho phép cảm biến phát hiện các vật thể di chuyển cực nhanh trên băng tải mà không gây ra sai sót về số lượng hay vị trí.
