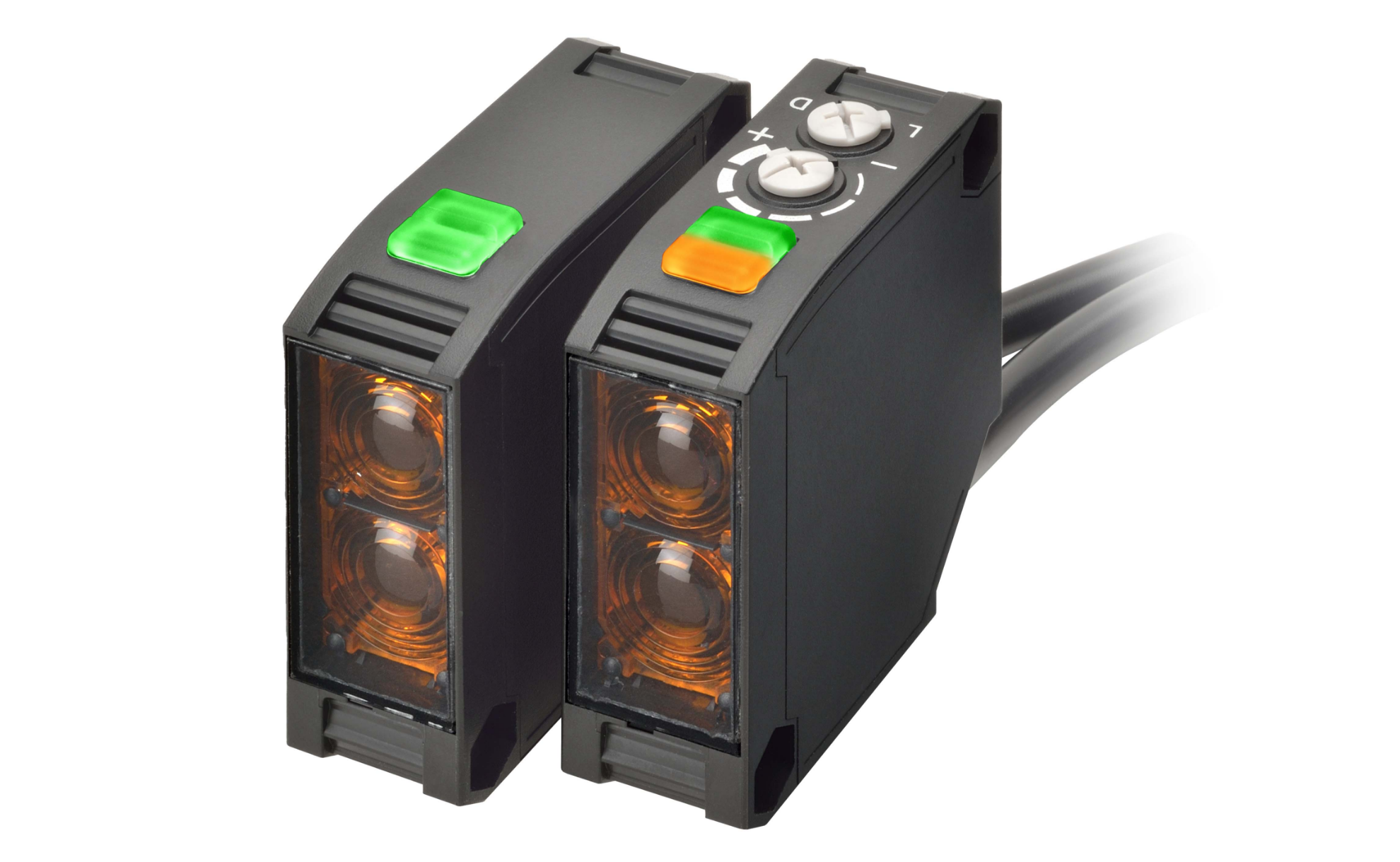

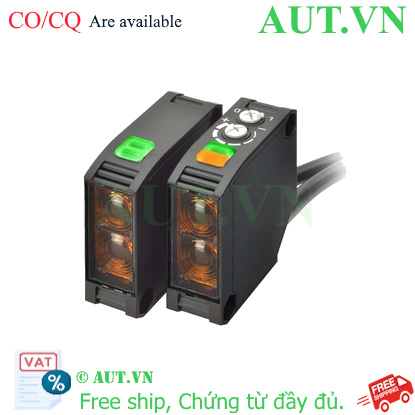

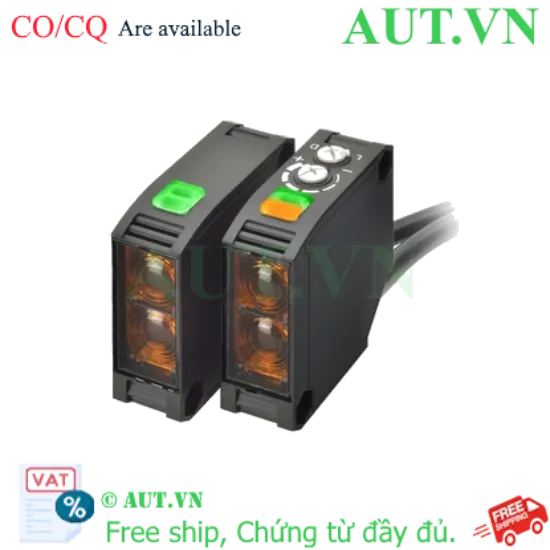

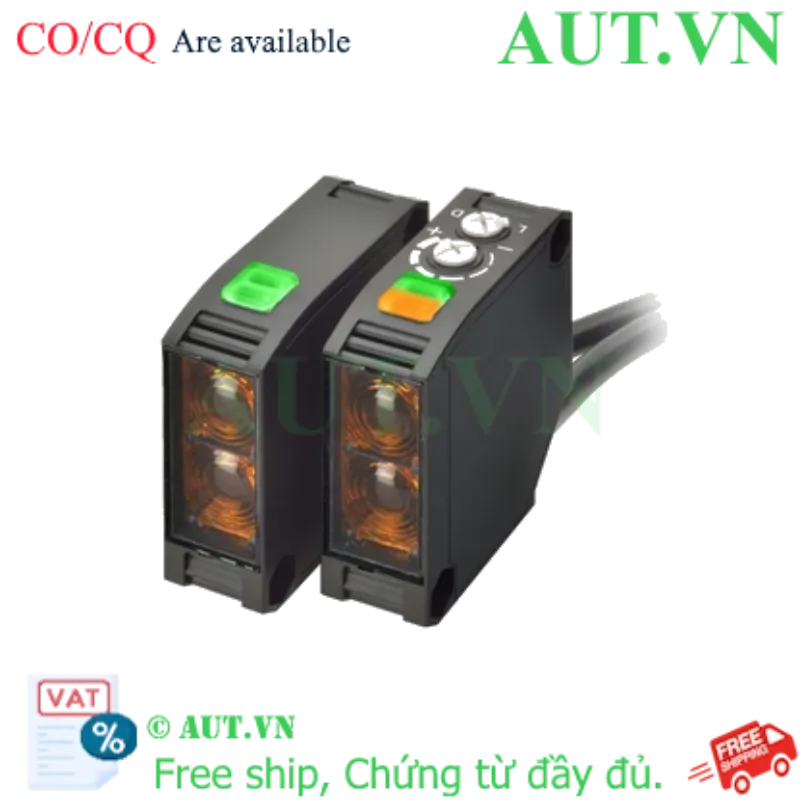

Cảm biến quang điện Omron E3JK-TP11 2M | Thu Phát Riêng, Ngõ Ra PNP, Khoảng Cách 40m

Kiểu cảm biến: Thu - phát riêng (Through-beam)
Ngõ ra điều khiển: PNP Open Collector
Khoảng cách phát hiện: Tối đa 40 m
Điện áp hoạt động: 10 - 30 VDC
Chế độ: Tùy chọn Light-ON hoặc Dark-ON
Tiêu chuẩn bảo vệ: IP64 bền bỉ trong môi trường công nghiệp

nhà chế tạo: Omron

SKU: E3JK-TP11 2M

Tải xuống mẫu

Giá cũ: 1.282.050 ₫

Giá bán: 1.025.640 ₫

Số lượng:

Giới thiệu Cảm biến quang điện Omron E3JK-TP11 2M

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc phát hiện vật thể ở khoảng cách xa với độ chính xác tuyệt đối là một thách thức lớn. Cảm biến quang điện Omron E3JK-TP11 2M chính là giải pháp tối ưu mà bạn đang tìm kiếm. Đây là dòng cảm biến thu - phát riêng (Through-beam) cao cấp từ thương hiệu Omron danh tiếng, được thiết kế để hoạt động vượt trội trong các không gian rộng lớn.

Với khả năng phát hiện vật thể lên đến 40m, sản phẩm này cực kỳ phù hợp cho các dây chuyền sản xuất quy mô lớn, hệ thống băng tải dài hoặc các kho bãi logistics đòi hỏi sự ổn định cực cao. Sử dụng cảm biến quang Omron E3JK-TP11 giúp doanh nghiệp tối ưu hóa quy trình kiểm soát và nâng cao năng suất vận hành.

Điểm nổi bật của Omron E3JK-TP11 2M

Phạm vi hoạt động cực xa: Khoảng cách phát hiện lên tới 40m, vượt trội hoàn toàn so với các dòng cảm biến phản xạ gương hay thu phát liền.
Công nghệ ánh sáng LED đỏ: Sử dụng nguồn sáng LED đỏ (624 nm) giúp chùm tia ổn định, khả năng xuyên thấu tốt và giảm thiểu nhiễu từ ánh sáng môi trường.
Linh hoạt trong cài đặt: Cho phép người dùng dễ dàng chuyển đổi giữa chế độ Light-ON và Dark-ON để phù hợp với nhiều kịch bản điều khiển khác nhau.
Độ bền chuẩn công nghiệp: Vỏ nhựa ABS chắc chắn kết hợp cùng chuẩn bảo vệ IP64, giúp thiết bị hoạt động ổn định trước bụi bẩn và tia nước bắn.
An toàn mạch điện: Tích hợp sẵn tính năng chống ngắn mạch đầu ra và chống ngược cực nguồn, bảo vệ thiết bị và hệ thống điều khiển của bạn.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	E3JK-TP11 2M
Phương pháp phát hiện	Thu - phát riêng (Through-beam type)
Khoảng cách phát hiện tối đa	40 m (đối với vật thể tiêu chuẩn Ø17mm)
Nguồn sáng	LED Đỏ (624 nm)
Điện áp nguồn cung cấp	10 đến 30 VDC (độ gợn sóng p-p 10%)
Dòng tiêu thụ	Bộ phát (Emitter): ≤ 25 mA; Bộ thu (Receiver): ≤ 15 mA
Ngõ ra điều khiển	PNP Open Collector (Tối đa 30 VDC, 100 mA)
Điện áp dư (Residual voltage)	Tối đa 3 V
Chế độ hoạt động	Có thể chọn Light-ON / Dark-ON
Thời gian đáp ứng	≤ 1 ms
Cấp bảo vệ	IEC: IP64
Kiểu kết nối	Dây cáp sẵn (Chiều dài 2 m)
Chỉ báo trạng thái	Đèn báo hoạt động (Cam), Đèn báo độ ổn định (Xanh lá), Đèn báo nguồn (Xanh lá)
Nhiệt độ vận hành	-25 đến 55 ℃ (không ngưng tụ)
Chất liệu vỏ	Nhựa ABS cao cấp

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư Omron E3JK-TP11 2M

Tối ưu hóa chi phí vận hành: Độ bền cực cao và khả năng chống chịu môi trường tốt giúp giảm thiểu đáng kể chi phí bảo trì và thay thế thiết bị.
Nâng cao hiệu suất hệ thống: Thời gian đáp ứng siêu nhanh (chỉ 1ms) đảm bảo không bỏ lỡ bất kỳ vật thể nào trên băng tải tốc độ cao.

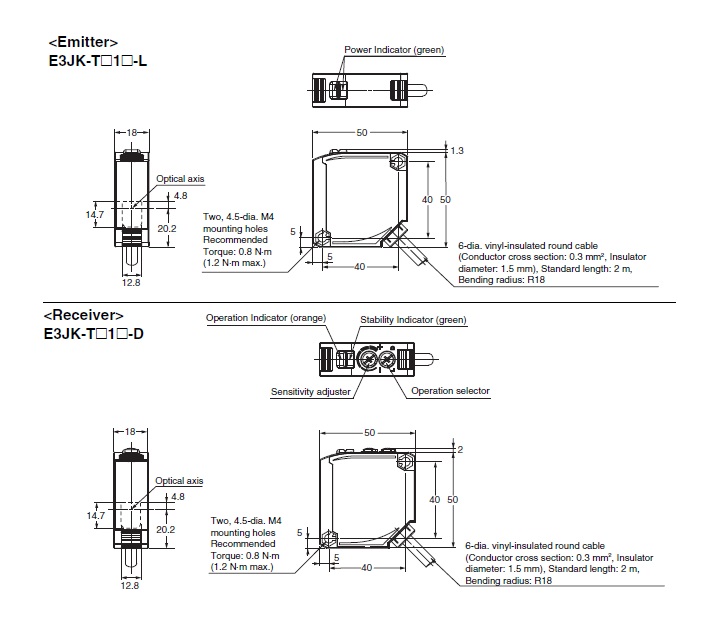

Lắp đặt dễ dàng: Thiết kế dạng vuông gọn gàng cùng sơ đồ đấu nối rõ ràng giúp kỹ thuật viên tiết kiệm thời gian lắp đặt và căn chỉnh.
Độ chính xác vượt trội: Giảm thiểu tối đa các lỗi sai sót trong việc đếm sản phẩm hoặc phân loại vật thể trong quy trình tự động.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị nguồn: Đảm bảo nguồn điện cung cấp cho thiết bị nằm trong dải 10-30 VDC.
Bước 2: Định vị lắp đặt: Lắp đặt bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau trên một đường thẳng tuyệt đối.
Bước 3: Căn chỉnh tia sáng: Sử dụng vít điều chỉnh trên bộ thu để căn chỉnh cho đến khi đèn chỉ báo độ ổn định (Stability indicator) chuyển sang màu xanh lá.

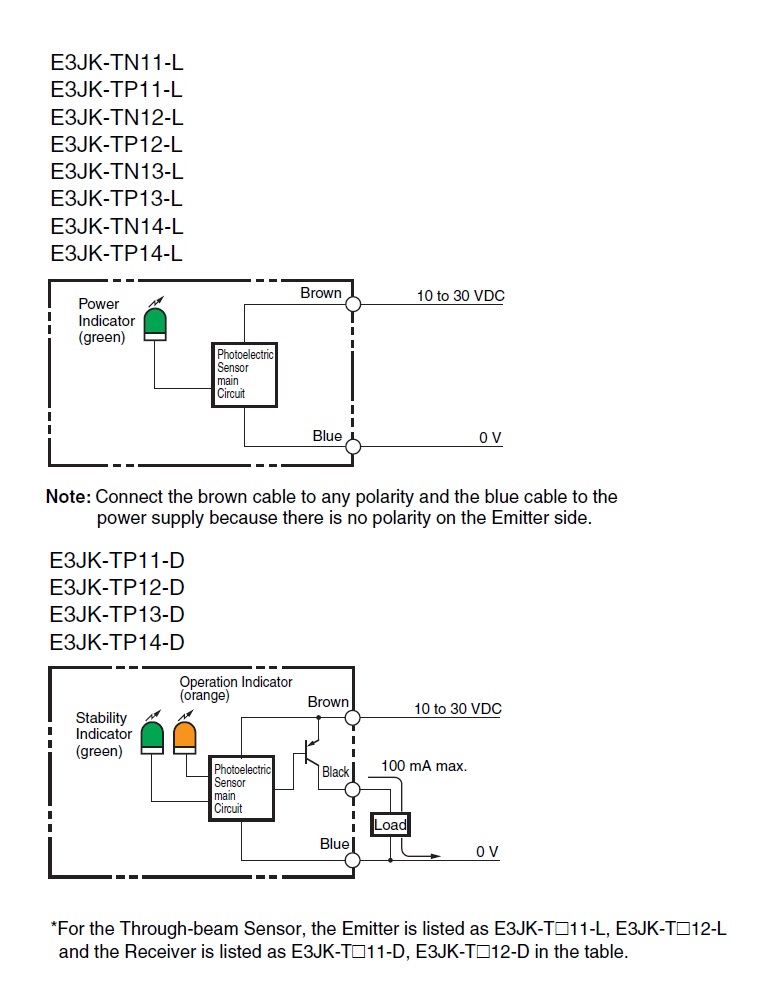

Bước 4: Đấu nối điện: Kết nối dây theo đúng sơ đồ PNP (Dây Nâu: cực dương [+], Dây Xanh: cực âm [-], Dây Đen: ngõ ra tín hiệu).
Bước 5: Kiểm tra vận hành: Chạy thử vật thể qua vùng cảm biến và kiểm tra chế độ Light-ON/Dark-ON đã đúng với yêu cầu kỹ thuật chưa.

Sản phẩm thường sử dụng cùng với (isRelatedTo)

Để hệ thống hoạt động ổn định và đồng bộ, quý khách có thể tham khảo thêm:

Nguồn DC 24V công nghiệp: Đảm bảo nguồn điện sạch và ổn định cho cảm biến.
Giá đỡ cảm biến (Sensor Bracket): Giúp việc cố định bộ phát và bộ thu chính xác và chắc chắn hơn.
Dây cáp mở rộng: Dành cho các vị trí lắp đặt xa tủ điện điều khiển.

Ứng dụng thực tế (Application)

Phân loại hàng hóa: Tự động phân loại sản phẩm theo kích thước, loại trên băng tải.
Kiểm soát số lượng: Đếm sản phẩm trong các dây chuyền đóng gói tự động.
Logistics & Kho bãi: Phát hiện xe nâng, pallet hoặc vật thể di chuyển trong kho lớn.
Công nghiệp thực phẩm & Dệt may: Kiểm soát vật thể trong môi trường yêu cầu độ sạch và độ tin cậy cao.
