Cảm biến quang Omron EE-SX954-R 3M - Khe 5mm, Ngõ ra NPN, Cáp 3m Chính Hãng AUT VN

Loại cảm biến: Cảm biến quang điện dạng rãnh (U-shaped)
Ngõ ra: NPN Open Collector (Hở cực thu)
Điện áp hoạt động: 5 đến 24VDC
Chế độ vận hành: Tích hợp cả Dark-ON và Light-ON
Chiều rộng khe: 5mm - Độ chính xác cao
Chiều dài cáp: 3m (Robot pre-wired)

nhà chế tạo: Omron

SKU: EE-SX954-R 3M

Tải xuống mẫu

Giá cũ: 694.650 ₫

Giá bán: 555.720 ₫

Số lượng:

Giới thiệu về Cảm biến quang điện siêu nhỏ Omron EE-SX954-R 3M

Cảm biến quang điện Omron EE-SX954-R 3M là giải pháp tối ưu cho các bài toán phát hiện vật thể nhỏ, kiểm tra vị trí hoặc đếm sản phẩm trong các hệ thống tự động hóa công nghiệp. Với thiết kế dạng rãnh (U-shaped) siêu nhỏ gọn, sản phẩm cho phép lắp đặt linh hoạt trong những không gian hạn chế nhất mà vẫn đảm bảo độ chính xác tuyệt đối.

Được phân phối chính hãng bởi AUT VN, EE-SX954-R 3M không chỉ đảm bảo về chất lượng kỹ thuật mà còn mang lại sự ổn định lâu dài cho dây chuyền sản xuất của bạn.

Điểm nổi bật của Omron EE-SX954-R 3M

Kích thước siêu nhỏ: Dễ dàng tích hợp vào các cánh tay robot, máy CNC hoặc máy đóng gói.
Phản hồi cực nhanh: Tần số đóng ngắt lên đến 1kHz (trung bình 3kHz), đáp ứng các yêu cầu vận hành tốc độ cao.
Độ linh hoạt cao: Hỗ trợ cả hai chế độ Dark-ON và Light-ON, giúp người dùng dễ dàng tùy chỉnh logic điều khiển theo nhu cầu.
Độ bền công nghiệp: Vỏ nhựa PBT cao cấp, chịu được môi trường khắc nghiệt với tiêu chuẩn IP50.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Chi tiết thông số
Model	EE-SX954-R 3M
Loại cảm biến	Dạng rãnh (Grooved Type / U-shaped)
Phương pháp phát hiện	Thu phát trực tiếp (Through-beam)

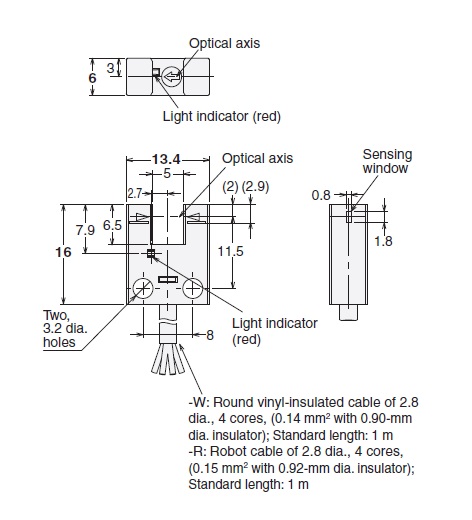

Chiều rộng khe phát hiện	5 mm
Kiểu ngõ ra	NPN Open Collector (Hở cực thu NPN)
Chế độ hoạt động	Dual output (Cả Dark-ON và Light-ON)
Vật thể phát hiện tiêu chuẩn	Vật cản không xuyên thấu, tối thiểu 1.8 x 0.8 mm
Độ phân giải khoảng cách	Tối đa 0.025 mm
Nguồn sáng (Bước sóng)	LED hồng ngoại (940 nm)
Đèn chỉ báo	Đèn LED đỏ (Hiển thị trạng thái nhận sáng)
Điện áp nguồn	5 đến 24 VDC ±10% ripple (p-p) 10% max.
Dòng tiêu thụ	15 mA
Dòng tải tối đa	50 mA max.
Điện áp dư	0.7V max (tại 50mA); 0.4V max (tại 5mA)
Tần số đáp ứng	Tối thiểu 1 kHz (Trung bình 3 kHz)
Nhiệt độ môi trường	Hoạt động: -25 đến 55 ℃ \| Lưu trữ: -30 đến 80 ℃
Độ ẩm môi trường	Hoạt động: 5 đến 85% \| Lưu trữ: 5 đến 95%
Tiêu chuẩn bảo vệ	IP50
Phương thức kết nối	Cáp nối sẵn cho Robot (Robot pre-wired)
Chiều dài cáp	3 mét
Chất liệu	Vỏ & Nắp: Polybutylene terephthalate (PBT), Bộ phát/thu: Polycarbonate (PC)

Lợi ích khi sử dụng Omron EE-SX954-R 3M

Tăng năng suất: Nhờ tần số đáp ứng cao, máy móc có thể vận hành nhanh hơn mà không bỏ lỡ vật thể.
Giảm sai số: Độ phân giải cực nhỏ (0.025mm) giúp định vị chính xác tuyệt đối.
Tiết kiệm chi phí bảo trì: Thiết kế bền bỉ từ Omron giúp kéo dài tuổi thọ thiết bị, giảm thời gian dừng máy.
Lắp đặt nhanh chóng: Cáp dài 3m được đi sẵn, phù hợp cho các hệ thống robot linh hoạt.

Hướng dẫn sử dụng (How to)

Bước 1: Lắp đặt cơ khí: Cố định cảm biến vào vị trí cần phát hiện sao cho vật thể đi qua đúng khe rãnh 5mm.

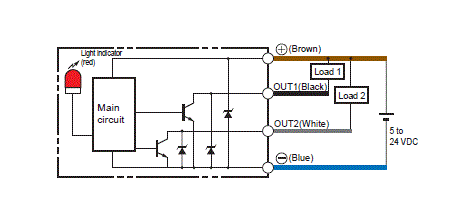

Bước 2: Đấu nối điện: Kết nối nguồn 5-24VDC vào các chân nguồn. Lựa chọn dây ngõ ra NPN (Dark-ON hoặc Light-ON) tùy theo logic của PLC/Bộ điều khiển.
Bước 3: Điều chỉnh: Kiểm tra đèn LED đỏ trên thân cảm biến để xác nhận trạng thái nhận sáng.
Bước 4: Vận hành: Chạy thử nghiệm ở tốc độ thấp trước khi tăng lên tốc độ vận hành chính thức.

Sản phẩm sử dụng chung (isRelatedTo)

Bộ điều khiển PLC Omron (CP1H, CJ2M...)
Relay trung gian Omron
Bộ nguồn DC 24V công nghiệp
Giá đỡ cảm biến chuyên dụng

Ứng dụng thực tế (Application)

Robot công nghiệp: Phát hiện vị trí giới hạn (Limit switch) của các trục robot.
Máy CNC: Kiểm tra vị trí phôi hoặc công cụ cắt.
Dây chuyền đóng gói: Đếm số lượng sản phẩm nhỏ đi qua băng tải.
Thiết bị y tế: Cảm biến vị trí trong các máy phân tích tự động.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa chế độ Light-ON và Dark-ON là gì?
Light-ON là ngõ ra sẽ kích hoạt khi cảm biến nhận được ánh sáng. Dark-ON là ngõ ra kích hoạt khi tia sáng bị vật cản che khuất.

2. Cảm biến EE-SX954-R 3M có chống nước không?
Sản phẩm đạt chuẩn IP50, nghĩa là chống bụi xâm nhập nhưng không chống nước. Vui lòng không lắp đặt ở nơi tiếp xúc trực tiếp với chất lỏng.

3. Tôi có thể dùng nguồn 12V cho cảm biến này không?
Có, cảm biến hoạt động trong dải điện áp từ 5V đến 24VDC.

4. Chiều rộng khe 5mm có cố định không?
Có, đây là thiết kế cố định của dạng cảm biến rãnh (U-shaped), bạn cần chọn vật thể có kích thước phù hợp để đi qua khe này.

5. Ngõ ra NPN có nghĩa là gì?
Ngõ ra NPN (Open Collector) sẽ kéo chân tín hiệu xuống mức 0V (GND) khi được kích hoạt, thường dùng kết nối với PLC có ngõ vào Common V+.

6. Tần số 1kHz có ý nghĩa gì trong sản xuất?
Điều này có nghĩa là cảm biến có thể phát hiện vật thể lên đến 1000 lần mỗi giây, cực kỳ phù hợp cho các dây chuyền tốc độ cao.

7. Cáp 3m có thể nối dài thêm không?
Có, bạn có thể nối dài thêm cáp, tuy nhiên hãy đảm bảo sử dụng dây bọc kim chống nhiễu nếu kéo dài quá xa.

8. Làm sao để biết cảm biến đang hoạt động?
Quan sát đèn LED đỏ trên thân máy; đèn sẽ thay đổi trạng thái tùy theo việc tia sáng bị ngắt hoặc thông.

9. Sản phẩm này có chính sách bảo hành như thế nào?
Tại AUT VN, sản phẩm được bảo hành theo đúng chính sách của Omron toàn cầu.

10. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi sản phẩm.

Nguồn tham khảo: Omron Industrial Automation
