Cảm biến E3T-ST14M 2M là loại PNP hay NPN?

Đây là loại ngõ ra PNP, phù hợp với các hệ thống điều khiển sử dụng logic PNP phổ biến tại Việt Nam.

Chế độ Dark-ON nghĩa là gì?

Dark-ON nghĩa là cảm biến sẽ xuất tín hiệu (ON) khi chùm sáng giữa bộ phát và bộ thu bị vật thể che khuất.

Khoảng cách phát hiện 1m có bị ảnh hưởng bởi ánh sáng môi trường không?

Sản phẩm có khả năng chống nhiễu ánh sáng tốt, tuy nhiên nếu làm việc dưới ánh nắng trực tiếp cường độ quá cao, cần lưu ý lắp đặt có mái che.

Tôi có thể dùng nguồn 12V cho cảm biến này không?

Có, cảm biến hỗ trợ dải điện áp rộng từ 12V đến 24VDC.

Làm sao để biết cảm biến đã được căn chỉnh chuẩn?

Hãy quan sát đèn chỉ báo ổn định (Stability indicator) màu xanh lá trên thân cảm biến. Nếu đèn này sáng, nghĩa là tín hiệu đang ở mức tốt nhất.

Sản phẩm có chống nước không?

Sản phẩm có khả năng chịu được môi trường ẩm (35-85%), nhưng không nên ngâm trực tiếp trong nước.

Dây cáp 2m có thể nối dài thêm không?

Có thể nối dài nhưng cần đảm bảo tiêu chuẩn kỹ thuật về sụt áp và chống nhiễu để không làm ảnh hưởng đến tín hiệu.

E3T-ST14M 2M có bảo hành không?

Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo chính sách của Omron.

Tôi muốn mua số lượng lớn cho nhà máy có chiết khấu không?

AUT VN luôn có chính sách giá cạnh tranh và chiết khấu hấp dẫn cho các đơn hàng dự án và số lượng lớn.

AUT VN có cung cấp chứng chỉ CO/CQ không?

Có, chúng tôi cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho các sản phẩm chính hãng.

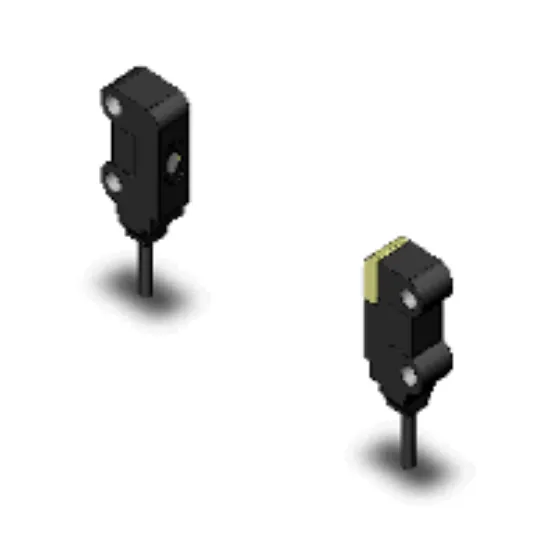

Cảm biến quang điện Omron E3T-ST14M 2M - Thu phát riêng, PNP, Dark-ON, 1m

Loại cảm biến: Thu phát riêng (Through-beam)
Ngõ ra: PNP, chế độ Dark-ON
Khoảng cách phát hiện: 1m
Điện áp hoạt động: 12...24VDC
Chiều dài dây cáp: 2m
Thương hiệu: Omron chính hãng

nhà chế tạo: Omron

SKU: E3T-ST14M 2M

Tải xuống mẫu

Giá cũ: 2.093.550 ₫

Giá bán: 1.674.840 ₫

Giới thiệu Cảm biến quang điện Omron E3T-ST14M 2M

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc phát hiện vật thể chính xác và ổn định là yếu tố then chốt. Cảm biến quang điện Omron E3T-ST14M 2M là dòng cảm biến thu phát riêng (Through-beam) cao cấp, được thiết kế để cung cấp độ tin cậy tuyệt đối trong các môi trường làm việc khắc nghiệt. Với khả năng phát hiện vật thể nhỏ từ 2mm và khoảng cách lên đến 1m, sản phẩm này là lựa chọn hàng đầu cho các dây chuyền sản xuất, đóng gói và lắp ráp tự động.

Điểm nổi bật của Omron E3T-ST14M 2M

Độ chính xác cực cao: Sử dụng nguồn sáng LED đỏ (650 nm) giúp nhận diện vật thể rõ ràng, ngay cả với vật thể nhỏ.
Chế độ Dark-ON ổn định: Phù hợp cho các ứng dụng yêu cầu tín hiệu kích hoạt khi vật thể che khuất chùm sáng.
Thiết kế bền bỉ: Vỏ làm từ nhựa PBT chịu nhiệt và chống va đập tốt, đảm bảo tuổi thọ lâu dài trong nhà máy.
Tính năng bảo vệ toàn diện: Tích hợp bảo vệ ngắn mạch đầu ra và bảo vệ ngược cực nguồn điện, giúp an toàn tối đa cho hệ thống điều khiển.
Chỉ báo trực quan: Có đèn LED báo trạng thái hoạt động (cam) và độ ổn định (xanh lá) giúp kỹ thuật viên dễ dàng kiểm tra.

Thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	E3T-ST14M 2M
Phương pháp phát hiện	Thu phát riêng (Through-beam type)
Khoảng cách phát hiện	1 m
Nguồn sáng	LED đỏ (650 nm)
Vật thể phát hiện tiêu chuẩn	Vật thể đục, đường kính tối thiểu 2 mm
Điện áp nguồn	12 đến 24 VDC ±10%
Dòng tiêu thụ	Phát: tối đa 10 mA \| Thu: tối đa 20 mA
Ngõ ra điều khiển	PNP open collector (Tối đa 50 mA)
Chế độ hoạt động	Dark-ON (Kích hoạt khi mất tín hiệu)
Thời gian đáp ứng	Tối đa 1 ms
Nhiệt độ vận hành	-25 đến 55 ℃
Kết nối	Dây cáp sẵn (2m)
Chất liệu vỏ	Nhựa Polybutylene terephthalate (PBT)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E3T-ST14M 2M

Tối ưu hóa quy trình: Giảm thiểu sai sót trong việc đếm sản phẩm hoặc phát hiện lỗi trên băng chuyền.
Tiết kiệm chi phí bảo trì: Độ bền cao và khả năng chống nhiễu tốt giúp giảm tần suất thay thế linh kiện.
Dễ dàng lắp đặt: Thiết kế dạng vuông nhỏ gọn cùng dây cáp sẵn giúp việc đi dây và cố định thiết bị trở nên nhanh chóng.
An toàn hệ thống: Các mạch bảo vệ tích hợp ngăn ngừa rủi ro cháy nổ do sự cố điện.

Hướng dẫn sử dụng (How to)

Bước 1: Lắp đặt cơ khí: Cố định bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau theo một đường thẳng.
Bước 2: Kết nối điện: Đấu nối dây cáp vào nguồn 12-24VDC và mạch điều khiển (PLC/Relay) theo sơ đồ PNP.
Bước 3: Căn chỉnh: Điều chỉnh góc độ của bộ phát và bộ thu sao cho đèn báo ổn định (màu xanh) sáng lên.
Bước 4: Kiểm tra: Đưa vật thể vào vùng phát hiện để kiểm tra tín hiệu ngõ ra (Dark-ON) có hoạt động đúng như thiết kế không.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống hoạt động hoàn hảo, quý khách có thể tham khảo thêm: Nguồn tổ ong 24VDC, Giá đỡ cảm biến Omron, Bộ điều khiển PLC Omron, Dây cáp tín hiệu công nghiệp.

Ứng dụng thực tế (Application)

Hệ thống băng tải trong nhà máy đóng gói thực phẩm.
Dây chuyền sản xuất linh kiện điện tử.
Máy phân loại sản phẩm tự động.
Kiểm soát mức vật thể trong các hệ thống vận chuyển logistics.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E3T-ST14M 2M là loại PNP hay NPN?: Đây là loại ngõ ra PNP, phù hợp với các hệ thống điều khiển sử dụng logic PNP phổ biến tại Việt Nam.
2. Chế độ Dark-ON nghĩa là gì?: Dark-ON nghĩa là cảm biến sẽ xuất tín hiệu (ON) khi chùm sáng giữa bộ phát và bộ thu bị vật thể che khuất.
3. Khoảng cách phát hiện 1m có bị ảnh hưởng bởi ánh sáng môi trường không?: Sản phẩm có khả năng chống nhiễu ánh sáng tốt, tuy nhiên nếu làm việc dưới ánh nắng trực tiếp cường độ quá cao, cần lưu ý lắp đặt có mái che.
4. Tôi có thể dùng nguồn 12V cho cảm biến này không?: Có, cảm biến hỗ trợ dải điện áp rộng từ 12V đến 24VDC.
5. Làm sao để biết cảm biến đã được căn chỉnh chuẩn?: Hãy quan sát đèn chỉ báo ổn định (Stability indicator) màu xanh lá trên thân cảm biến. Nếu đèn này sáng, nghĩa là tín hiệu đang ở mức tốt nhất.
6. Sản phẩm có chống nước không?: Sản phẩm có khả năng chịu được môi trường ẩm (35-85%), nhưng không nên ngâm trực tiếp trong nước.
7. Dây cáp 2m có thể nối dài thêm không?: Có thể nối dài nhưng cần đảm bảo tiêu chuẩn kỹ thuật về sụt áp và chống nhiễu để không làm ảnh hưởng đến tín hiệu.
8. E3T-ST14M 2M có bảo hành không?: Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo chính sách của Omron.
9. Tôi muốn mua số lượng lớn cho nhà máy có chiết khấu không?: AUT VN luôn có chính sách giá cạnh tranh và chiết khấu hấp dẫn cho các đơn hàng dự án và số lượng lớn. Vui lòng liên hệ Hotline để nhận báo giá.
10. AUT VN có cung cấp chứng chỉ CO/CQ không?: Có, chúng tôi cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho các sản phẩm chính hãng.
