Sự khác biệt giữa ngõ ra PNP và NPN là gì?

Ngõ ra PNP xuất tín hiệu dương (+) khi phát hiện vật thể, phù hợp với PLC yêu cầu ngõ vào Sinking.

Tại sao lắp cách 3mm mà cảm biến không nhận?

Khoảng cách phát hiện tối đa là 2.5mm. Nên lắp trong khoảng 0-1.9mm để hoạt động ổn định nhất.

Đèn LED không sáng khi có vật thể, làm sao xử lý?

Kiểm tra nguồn cấp 12-24VDC, kiểm tra thông mạch dây dẫn và đảm bảo vật thể là kim loại.

Cảm biến có chịu được rung động mạnh không?

Có, Omron thiết kế dòng E2S chống rung chấn tiêu chuẩn công nghiệp.

Có thể nối dài dây cáp 1m không?

Có thể nối dài bằng đầu nối chống nước, nhưng hạn chế quá 10m để tránh sụt áp.

Nhiệt độ vận hành tối đa là bao nhiêu?

Sản phẩm hoạt động ổn định từ -25 đến 70 độ C.

Chế độ NO (Thường mở) là gì?

Bình thường mạch hở, khi phát hiện vật thể kim loại, mạch sẽ đóng và xuất tín hiệu.

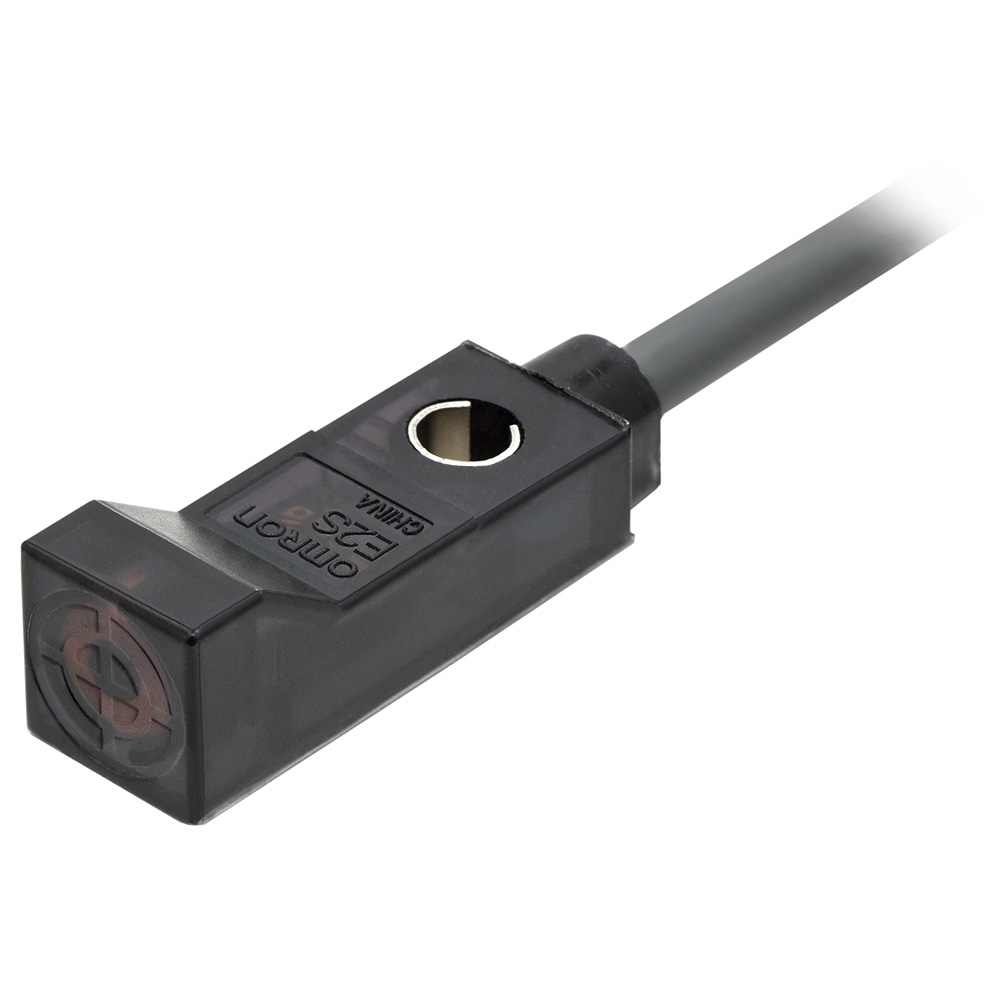

Cảm biến tiệm cận Omron E2S-Q25B 1M: Hình Vuông Siêu Nhỏ, PNP NO, Chống Nước IP67

Thương hiệu: Omron (Nhật Bản)
Kiểu dáng: Hình vuông siêu nhỏ gọn, không chắn (Unshielded)
Ngõ ra: PNP Open Collector, chế độ Thường mở (NO)
Khoảng cách phát hiện: 2.5 mm (±15%)
Cấp bảo vệ: IP67 (Chống bụi và nước tuyệt đối)
Tần số đáp ứng: 1 kHz (Tốc độ cao cho dây chuyền tự động)
Kết nối: Cáp liền 1m bền bỉ, dễ lắp đặt

nhà chế tạo: Omron

SKU: E2S-Q25B 1M

Tải xuống mẫu

Giá cũ: 1.009.050 ₫

Giá bán: 807.240 ₫

Số lượng:

Giới thiệu cảm biến tiệm cận Omron E2S-Q25B 1M

Trong kỷ nguyên công nghiệp 4.0, việc tối ưu hóa không gian lắp đặt mà vẫn đảm bảo độ chính xác tuyệt đối là ưu tiên hàng đầu của các kỹ sư tự động hóa. Cảm biến tiệm cận Omron E2S-Q25B 1M được thiết kế để giải quyết triệt để bài toán này. Với kích thước hình vuông siêu nhỏ, sản phẩm cho phép tích hợp vào những vị trí chật hẹp nhất, nơi mà các dòng cảm biến hình trụ truyền thống không thể tiếp cận.

Sản phẩm đến từ Omron - thương hiệu dẫn đầu thế giới về giải pháp điều khiển và tự động hóa từ Nhật Bản, đảm bảo sự ổn định, độ bền cao và khả năng nhận diện kim loại chính xác, giúp quy trình sản xuất vận hành mượt mà, không sai sót.

Điểm nổi bật của Omron E2S-Q25B 1M

Thiết kế Ultra-Compact: Kích thước đầu cảm biến chỉ 8x8x23mm, lý tưởng cho các thiết bị tinh vi, máy móc nhỏ gọn.
Tiêu chuẩn bảo vệ IP67: Khả năng chống bụi hoàn toàn và chịu được ngâm nước tạm thời, hoạt động bền bỉ trong môi trường khắc nghiệt, dầu mỡ và độ ẩm cao.
Tốc độ phản hồi cực nhanh: Tần số đáp ứng đạt 1 kHz, loại bỏ hiện tượng bỏ sót vật thể trên các băng tải tốc độ cao.
Độ tin cậy Nhật Bản: Sai số thấp, tín hiệu đầu ra sạch, tuổi thọ linh kiện dài hạn giúp giảm chi phí bảo trì định kỳ.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	E2S-Q25B 1M
Kích thước đầu cảm biến	8 mm x 8 mm x 23 mm
Loại cảm biến	Tiệm cận điện cảm, Kiểu vuông, Không chắn (Unshielded)
Nguồn cấp điện	DC 3 dây (12 - 24 VDC)
Khoảng cách phát hiện	2.5 mm ±15%
Khoảng cách cài đặt tối ưu	0 đến 1.9 mm
Đối tượng phát hiện	Kim loại từ tính (Sắt, thép...)
Vật thể phát hiện tiêu chuẩn	Sắt 15 x 15 x 1 mm
Tần số đáp ứng	1 kHz (Trung bình)
Điện áp tiêu thụ	Tối đa 13 mA (tại 24 VDC, không tải)
Ngõ ra điều khiển	PNP Open Collector (Thường mở - NO)
Công suất chuyển mạch	Tối đa 50 mA (30 VDC max)
Chỉ báo trạng thái	Đèn LED màu cam (Operation indicator)
Mạch bảo vệ	Bảo vệ ngược cực nguồn, Chống xung điện (Surge suppressor)
Nhiệt độ/Độ ẩm vận hành	-25 đến 70 ℃ / 35 đến 90 %
Cấp bảo vệ	IEC: IP67
Phương pháp kết nối	Dây cáp liền (1 mét)
Chất liệu vỏ	Polyarylate cao cấp

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư Omron E2S-Q25B 1M cho doanh nghiệp

Sử dụng cảm biến tiệm cận Omron E2S-Q25B 1M không chỉ là mua một linh kiện, mà là đầu tư vào hiệu suất vận hành:

Tiết kiệm diện tích: Cho phép thiết kế máy móc nhỏ gọn hơn, tối ưu không gian nhà xưởng.
Tăng năng suất: Tốc độ đáp ứng 1kHz giúp dây chuyền chạy nhanh hơn mà không lo lỗi đếm hoặc định vị.
Giảm thời gian dừng máy (Downtime): Độ bền IP67 hạn chế tối đa hỏng hóc do môi trường, đảm bảo sản xuất liên tục.
Tương thích cao: Ngõ ra PNP dễ dàng kết nối với hầu hết các dòng PLC hiện nay như Siemens, Mitsubishi, Omron.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra nguồn điện: Sử dụng nguồn DC ổn định trong dải 12-24V. Lưu ý tuyệt đối không cấp nguồn AC để tránh cháy thiết bị.

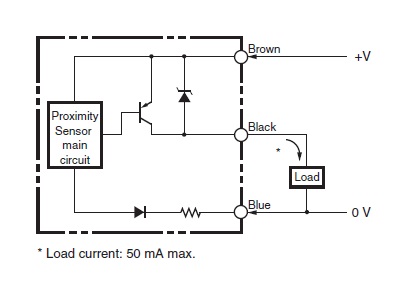

Bước 2: Đấu nối dây: Thực hiện đấu nối chính xác: Dây Nâu (+), Dây Xanh (-), và Dây Đen (Tín hiệu ngõ ra PNP).
Bước 3: Lắp đặt cơ khí: Gắn cảm biến vào giá đỡ chuyên dụng. Điều chỉnh khoảng cách từ mặt cảm biến đến vật thể trong khoảng 0 - 1.9mm để đạt độ nhạy cao nhất.
Bước 4: Vận hành thử: Cấp nguồn và đưa vật thể kim loại vào vùng phát hiện. Khi đèn LED cam sáng, tín hiệu NO sẽ đóng, gửi tín hiệu về PLC.

Sản phẩm thường sử dụng chung

Để hệ thống vận hành đồng bộ, quý khách nên tham khảo:

Giá đỡ (Mounting Bracket): Chuyên dụng cho dòng cảm biến vuông Omron E2S để cố định chắc chắn.
Bộ nguồn DC 24V: Các dòng nguồn Switching (Meanwell, Omron) để cung cấp dòng điện sạch, ổn định.
Bộ điều khiển PLC: Siemens S7, Mitsubishi FX, Omron CP để xử lý tín hiệu logic từ cảm biến.

Ứng dụng thực tế của sản phẩm

Omron E2S-Q25B 1M được tin dùng trong nhiều lĩnh vực:

Công nghiệp điện tử: Phát hiện linh kiện siêu nhỏ, kiểm soát vị trí trong máy gắp chip SMT.
Ngành dược phẩm & thực phẩm: Đếm chai, lọ, kiểm soát vị trí bao bì trên băng tải yêu cầu vệ sinh cao.
Cơ khí chính xác: Định vị điểm dừng (Home), kiểm soát hành trình trục trong máy CNC, máy phay.
Hệ thống đóng gói tự động: Phát hiện sự hiện diện của sản phẩm trước khi đóng hộp.

FAQ - Giải đáp thắc mắc thường gặp

1. Cảm biến E2S-Q25B có chịu được môi trường nước không?

Có, với chuẩn IP67, cảm biến chống bụi tuyệt đối và có thể chịu được việc ngâm trong nước tạm thời, phù hợp cho các môi trường rửa máy hoặc độ ẩm cao.

2. Sản phẩm này có phát hiện được nhôm hoặc đồng không?

Có, nhưng vì đây là cảm biến điện cảm, khoảng cách phát hiện đối với kim loại phi từ tính (nhôm, đồng) sẽ ngắn hơn đáng kể so với sắt/thép.

3. Sự khác biệt giữa ngõ ra PNP và NPN trong cảm biến này là gì?

Ngõ ra PNP (của E2S-Q25B) sẽ xuất tín hiệu dương (+) khi phát hiện vật thể. Bạn cần chọn đúng loại này nếu PLC của bạn yêu cầu ngõ vào dạng Sinking.

4. Tại sao tôi lắp cách 3mm mà cảm biến không nhận vật thể?

Khoảng cách phát hiện tối đa là 2.5mm. Để đảm bảo hoạt động ổn định nhất (tránh nhiễu), bạn nên lắp vật thể trong khoảng 0 đến 1.9mm.

5. Đèn LED không sáng khi có vật thể, tôi cần kiểm tra gì?

Hãy kiểm tra: 1. Nguồn cấp có đủ 12-24VDC không? 2. Dây dẫn có bị đứt/lỏng không? 3. Vật thể có phải là kim loại không?

6. Cảm biến có bị ảnh hưởng bởi rung động mạnh của máy không?

Không, Omron thiết kế dòng E2S với khả năng chống rung chấn tiêu chuẩn công nghiệp, đảm bảo tín hiệu không bị chập chờn.

7. Tôi có thể nối dài dây cáp 1m đi kèm không?

Có thể nối dài, nhưng hãy sử dụng đầu nối chống nước và tránh kéo dây quá dài (>10m) để hạn chế sụt áp tín hiệu.

8. Sản phẩm mua tại AUT VN có bảo hành chính hãng không?

Có, tất cả sản phẩm tại AUT VN đều cam kết chính hãng 100%, đầy đủ CO/CQ và bảo hành theo tiêu chuẩn của Omron Nhật Bản.

9. Nhiệt độ vận hành tối đa của cảm biến là bao nhiêu?

Sản phẩm hoạt động ổn định trong dải nhiệt độ từ -25 đến 70 độ C.

10. Chế độ NO (Thường mở) hoạt động như thế nào?

Ở trạng thái bình thường, mạch hở (không có tín hiệu). Khi có vật thể kim loại đi vào vùng cảm biến, mạch sẽ đóng lại và xuất tín hiệu ra tải/PLC.
