Cảm biến TL-W3MC1-R có chống nước được không?

Có, sản phẩm đạt tiêu chuẩn IP67, có khả năng chống bụi và chống nước xâm nhập, đồng thời có khả năng chống dầu.

Tôi có thể dùng nguồn 24V cho cảm biến này không?

Hoàn toàn được, dải điện áp hoạt động cho phép từ 10 đến 30 VDC.

Ngõ ra NPN khác gì so với PNP?

Ngõ ra NPN sẽ kéo cực âm xuống GND khi phát hiện vật thể, trong khi PNP sẽ xuất điện áp dương.

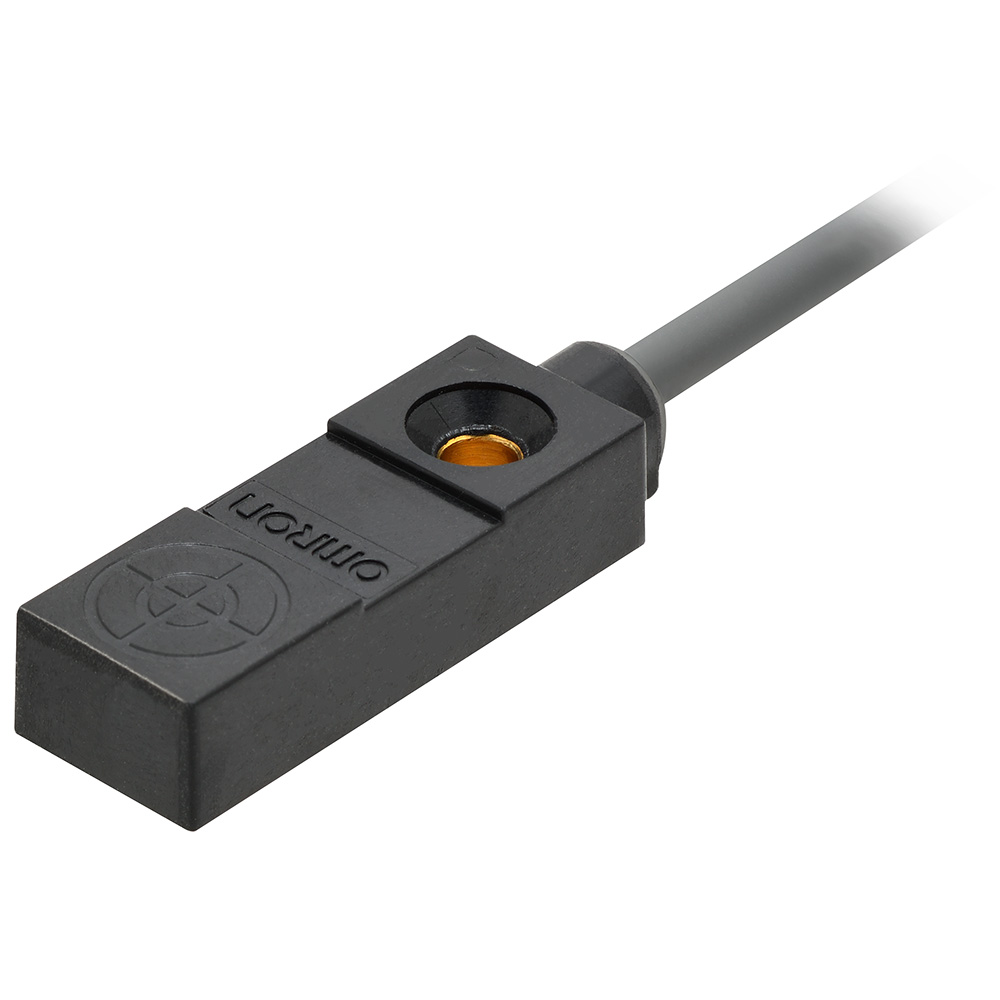

Cảm biến tiệm cận Omron TL-W3MC1-R 5M | Ngõ ra NPN, NO, Khoảng cách 3mm

Loại cảm biến: Cảm biến tiệm cận vuông, không bọc giáp (Unshielded)
Ngõ ra: NPN Open Collector
Chế độ hoạt động: NO (Thường mở)
Khoảng cách phát hiện: 3 mm ±10%
Nguồn cấp: 12...24VDC
Chiều dài cáp: 5m (Dây liền)
Cấp bảo vệ: IP67, chống dầu (Oil-proof)
Kích thước đầu cảm biến: 10 x 6 x 27 mm

nhà chế tạo: Omron

SKU: TL-W3MC1-R 5M

Tải xuống mẫu

Giá cũ: 1.716.750 ₫

Giá bán: 1.373.400 ₫

Số lượng:

Giới thiệu Cảm biến tiệm cận Omron TL-W3MC1-R 5M

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc phát hiện chính xác vị trí vật thể kim loại là yếu tố sống còn. Cảm biến tiệm cận Omron TL-W3MC1-R 5M là giải pháp hàng đầu được các kỹ sư tin dùng nhờ thiết kế siêu nhỏ gọn, độ bền cực cao và khả năng hoạt động ổn định trong môi trường khắc nghiệt. Với thương hiệu Omron danh tiếng, sản phẩm này đảm bảo độ chính xác tuyệt đối cho các dây chuyền sản xuất tự động.

Điểm nổi bật của sản phẩm

Thiết kế siêu nhỏ gọn: Kích thước đầu cảm biến chỉ 10x6x27mm, dễ dàng lắp đặt vào những không gian chật hẹp nhất của máy móc.
Độ bền vượt trội: Sử dụng vật liệu nhựa ABS chịu nhiệt, đạt chuẩn bảo vệ IP67 và khả năng chống dầu, giúp kéo dài tuổi thọ trong môi trường nhà máy.
Kết nối linh hoạt: Cáp dài 5m giúp tối ưu hóa việc đi dây, giảm thiểu chi phí phụ kiện và công lắp đặt.
Phản hồi nhanh chóng: Tần số đáp ứng lên đến 600 Hz, đảm bảo bắt kịp tốc độ của các dây chuyền tốc độ cao.

Thông số kỹ thuật chi tiết

Model	TL-W3MC1-R 5M
Loại cảm biến	Dạng vuông, không bọc giáp (Unshielded)

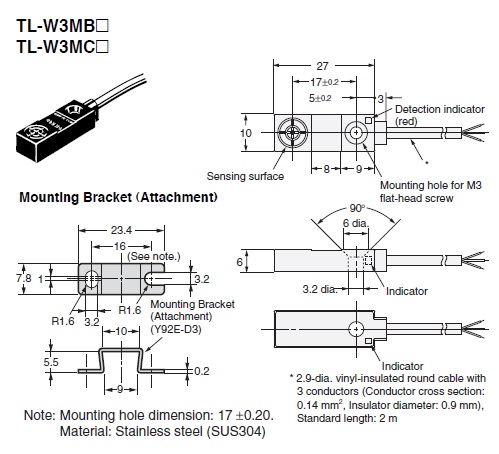

Kích thước đầu cảm biến	10 mm x 6 mm x 27 mm
Khoảng cách phát hiện	3 mm ±10%
Khoảng cách cài đặt	0 đến 2.4 mm
Khoảng cách vi sai	Tối đa 10% khoảng cách phát hiện
Đối tượng phát hiện	Kim loại sắt (Độ nhạy giảm với kim loại màu)
Tần số đáp ứng	600 Hz (Giá trị trung bình)
Điện áp nguồn	12 đến 24 VDC (Ripple p-p tối đa 10%)
Dải điện áp hoạt động	10 đến 30 VDC
Dòng tiêu thụ	Tối đa 15 mA (tại 24 VDC, không tải)
Ngõ ra điều khiển	NPN Open Collector
Khả năng chuyển mạch	Tối đa 100 mA (Tối đa 30 VDC)
Chỉ báo hoạt động	Đèn LED đỏ
Chế độ hoạt động	NO (Thường mở)
Mạch bảo vệ	Bảo vệ ngược cực, Chống xung điện (Surge suppressor)
Nhiệt độ môi trường	-25 đến 70 ℃
Độ ẩm môi trường	35 đến 95 %
Cấp bảo vệ	IEC: IP67 \| Tiêu chuẩn hãng: Chống dầu (Oil-proof)
Phương pháp kết nối	Dây liền (Pre-wired models) - 5m
Vật liệu vỏ	Nhựa ABS chịu nhiệt

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron TL-W3MC1-R 5M

Tối ưu chi phí: Độ bền cao giúp giảm thiểu thời gian dừng máy và chi phí thay thế linh kiện định kỳ.
Độ tin cậy tuyệt đối: Giảm thiểu sai số trong quá trình kiểm soát vị trí, giúp sản phẩm đầu ra đạt chất lượng đồng nhất.
Dễ dàng lắp đặt: Cấu trúc vuông và kiểu kết nối dây liền giúp kỹ thuật viên thao tác nhanh chóng, chính xác.

Hướng dẫn lắp đặt và sử dụng (How-to)

Chuẩn bị: Kiểm tra nguồn điện 12-24VDC và đảm bảo vật thể cần phát hiện là kim loại (sắt/thép).
Lắp đặt cơ khí: Sử dụng giá đỡ (Mounting Bracket) để cố định cảm biến. Lưu ý giữ khoảng cách từ đầu cảm biến đến vật thể trong khoảng 0-2.4mm để đạt hiệu quả tốt nhất.

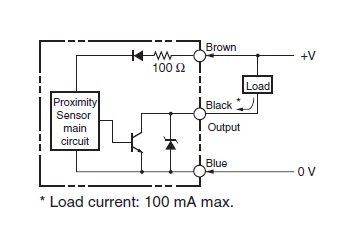

Đấu nối điện: Kết nối dây theo sơ đồ NPN (Dây nâu: +, Dây xanh: -, Dây đen: Ngõ ra tín hiệu).
Kiểm tra: Cấp nguồn và đưa vật thể lại gần cảm biến để kiểm tra đèn LED đỏ có sáng hay không.

Sản phẩm liên quan (isRelatedTo)

Để lắp đặt chuyên nghiệp nhất, quý khách nên kết hợp với: Giá đỡ cảm biến Omron (Mounting Bracket) hoặc các dòng Cảm biến tiệm cận Omron dòng TL-W khác để thay thế khi cần thiết.

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong: Dây chuyền đóng gói tự động, Máy CNC, Hệ thống băng tải phân loại sản phẩm, Kiểm soát hành trình cánh tay robot, và các thiết bị đo lường chính xác trong công nghiệp thực phẩm/hóa chất.

Câu hỏi thường gặp (FAQ)

1. Cảm biến TL-W3MC1-R có chống nước được không?: Có, sản phẩm đạt tiêu chuẩn IP67, có khả năng chống bụi và chống nước xâm nhập, đồng thời có khả năng chống dầu.
2. Tôi có thể dùng nguồn 24V cho cảm biến này không?: Hoàn toàn được, dải điện áp hoạt động cho phép từ 10 đến 30 VDC.
3. Ngõ ra NPN khác gì so với PNP?: Ngõ ra NPN sẽ kéo cực âm xuống GND khi phát hiện vật thể, trong khi PNP sẽ xuất điện áp dương. Bạn cần kiểm tra PLC hoặc mạch điều khiển của mình dùng loại nào.
4. Tại sao đèn LED không sáng khi đưa vật thể lại gần?: Hãy kiểm tra lại nguồn cấp, dây đấu nối hoặc kiểm tra xem vật thể có phải là kim loại không (vì đây là cảm biến tiệm cận điện từ).
5. Khoảng cách 3mm có phải là khoảng cách tối đa không?: Đúng, đó là khoảng cách phát hiện tiêu chuẩn cho đối tượng sắt chuẩn. Nếu là kim loại khác, khoảng cách sẽ ngắn hơn.
6. Cảm biến này có chịu được nhiệt độ cao không?: Có, sản phẩm hoạt động ổn định trong dải nhiệt độ từ -25 đến 70 độ C.
7. Dây dài 5m có dễ thay thế nếu bị đứt không?: Vì là loại dây liền, nếu đứt bạn có thể nối dây hoặc thay thế mới để đảm bảo tính đồng bộ và chống thấm.
8. Tôi có cần mua thêm bộ chuyển đổi không?: Không, chỉ cần nguồn DC 12-24V và thiết bị đầu vào (PLC/Relay) tương thích với ngõ ra NPN.
