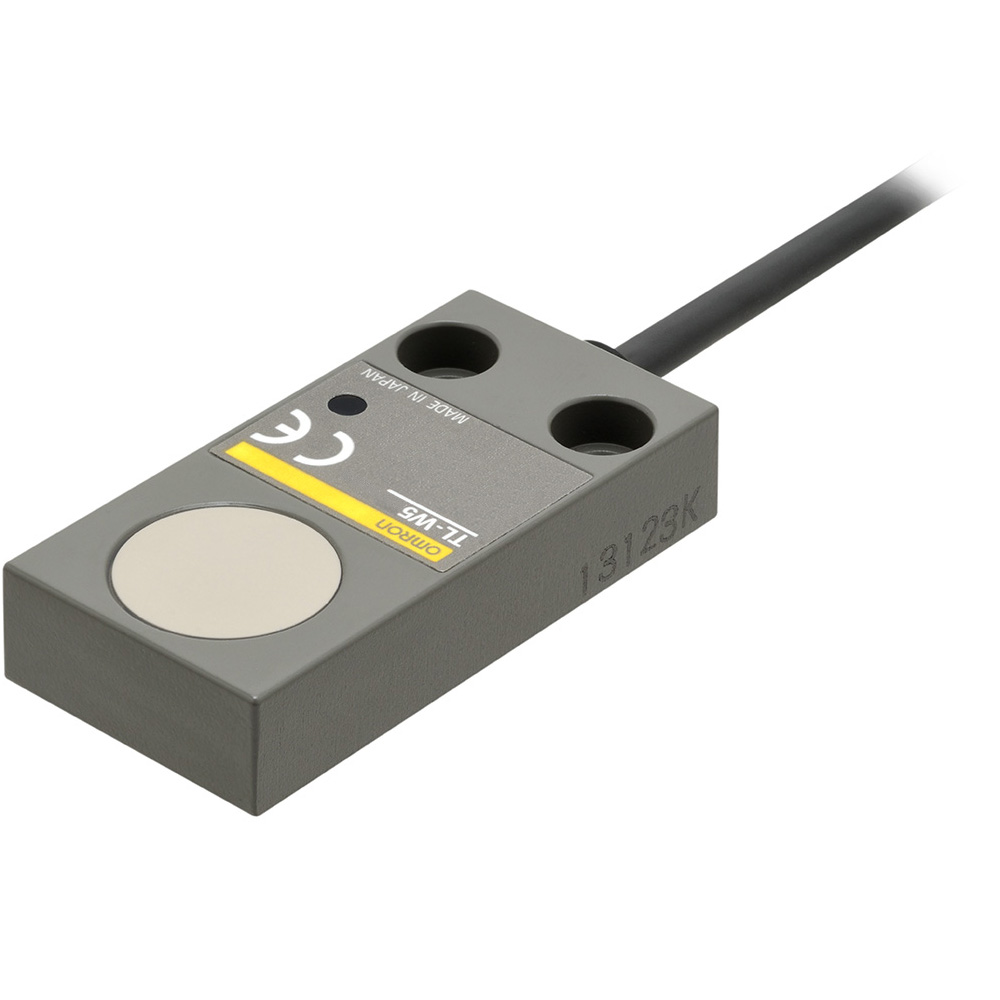

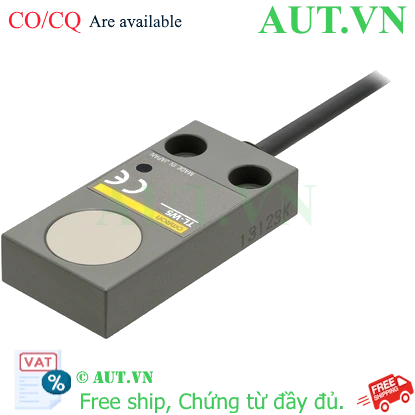

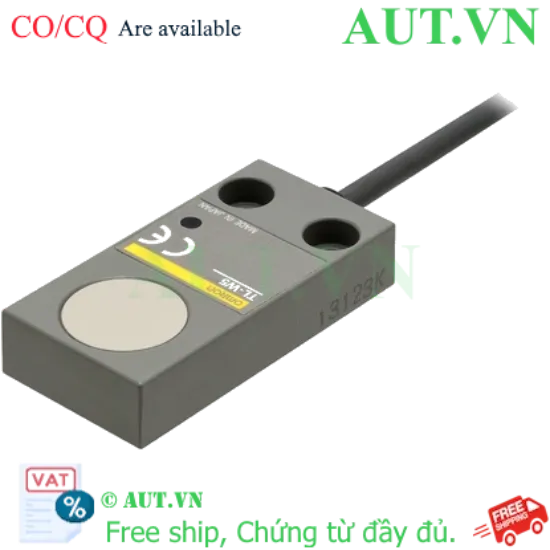

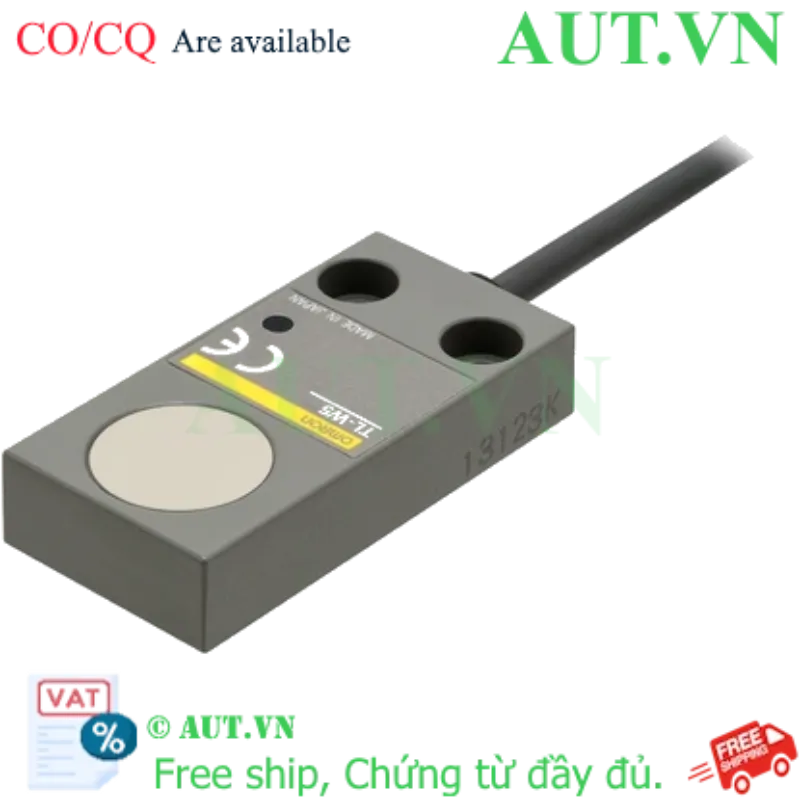

Cảm biến tiệm cận Omron TL-W5F1 2M - PNP NO, Phát hiện 5mm, Chống nhiễu Shielded

Model: TL-W5F1 2M (Omron)
Ngõ ra: PNP - Thường mở (NO)
Khoảng cách phát hiện: 5mm ±10%
Nguồn cấp: 12...24VDC
Thiết kế: Hình vuông, Chống nhiễu (Shielded)
Chiều dài cáp: 2m (Dây liền)
Tiêu chuẩn bảo vệ: IP67 (Chống bụi, chống nước, chống dầu)

nhà chế tạo: Omron

SKU: TL-W5F1 2M

Tải xuống mẫu

Giá cũ: 2.362.500 ₫

Giá bán: 1.890.000 ₫

Số lượng:

Giới thiệu về Cảm biến tiệm cận Omron TL-W5F1 2M

Cảm biến tiệm cận Omron TL-W5F1 2M là thiết bị phát hiện vật thể kim loại không tiếp xúc cao cấp, được thiết kế để mang lại độ chính xác tuyệt đối trong các hệ thống tự động hóa công nghiệp. Với thiết kế hình vuông chắc chắn và khả năng chống nhiễu (Shielded) vượt trội, TL-W5F1 giúp loại bỏ các tín hiệu giả, đảm bảo dây chuyền sản xuất vận hành mượt mà và an toàn.

Điểm nổi bật của Omron TL-W5F1

Độ bền cực cao: Vỏ bằng hợp kim nhôm đúc và bề mặt nhựa ABS chịu nhiệt, đáp ứng tốt môi trường công nghiệp khắc nghiệt.
Khả năng chống nhiễu: Kiểu Shielded giúp tập trung trường điện từ, tránh phát hiện nhầm các vật thể xung quanh.
Hoạt động ổn định: Ngõ ra PNP NO phổ biến, dễ dàng kết nối với hầu hết các dòng PLC hiện nay.
Tiêu chuẩn IP67: Chống nước, chống bụi và đặc biệt là chống dầu, lý tưởng cho máy móc cơ khí.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	TL-W5F1 2M

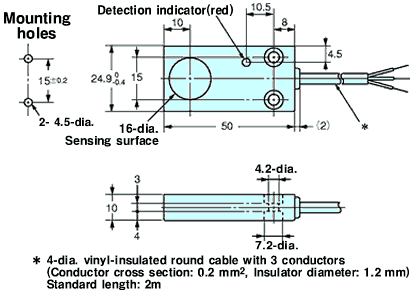

Kích thước đầu cảm biến	24.9 mm x 10 mm x 50 mm
Loại cảm biến	Hình vuông, Chống nhiễu (Shielded)
Khoảng cách phát hiện	5 mm ±10%
Khoảng cách thiết lập	0 đến 4 mm
Chế độ hoạt động	NO (Thường mở)
Đối tượng phát hiện	Kim loại sắt từ (Độ nhạy giảm với kim loại phi sắt)
Vật thể tiêu chuẩn	Sắt 18 x 18 x 1 mm
Tần số đáp ứng	300 Hz (Giá trị trung bình)
Điện áp nguồn	12 đến 24 VDC (Độ gợn p-p tối đa 20%)
Dòng điện tiêu thụ	Tối đa 15 mA tại 24 VDC (không tải)
Loại ngõ ra	PNP
Khả năng chịu tải ngõ ra	Tối đa 200 mA
Đèn chỉ thị	Đèn LED màu đỏ (Báo hiệu phát hiện)
Nhiệt độ vận hành	-25 đến 70 ℃
Độ bảo vệ	IEC: IP67 / Tiêu chuẩn hãng: Chống dầu
Phương thức kết nối	Cáp đúc sẵn (2 m)
Chất liệu	Vỏ: Nhôm đúc; Bề mặt: Nhựa ABS chịu nhiệt

Lợi ích khi sử dụng TL-W5F1

Tăng năng suất: Tốc độ đáp ứng 300Hz giúp đếm sản phẩm và kiểm soát vị trí chính xác trong thời gian thực.
Giảm chi phí bảo trì: Nhờ tiêu chuẩn IP67 và vật liệu bền bỉ, sản phẩm ít bị hỏng hóc do tác động môi trường.
Lắp đặt dễ dàng: Kích thước chuẩn, dây cáp 2m linh hoạt cho việc đi dây trong tủ điện.

Hướng dẫn sử dụng và lắp đặt (How to)

Bước 1 - Xác định vị trí: Gắn cảm biến vào giá đỡ sao cho khoảng cách từ bề mặt cảm biến đến vật thể cần phát hiện nằm trong khoảng 0-5mm.

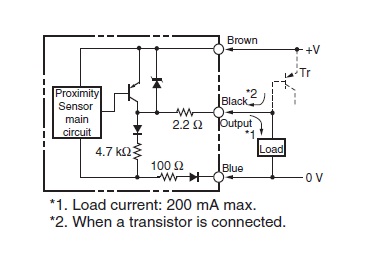

Bước 2 - Đấu nối dây:
- Dây Nâu: Nối cực dương (+) nguồn 12-24VDC.
- Dây Xanh: Nối cực âm (-) nguồn.
- Dây Đen: Tín hiệu ngõ ra (PNP) nối với ngõ vào PLC hoặc Relay.
Bước 3 - Hiệu chỉnh: Cấp nguồn và di chuyển vật thể lại gần. Khi đèn LED đỏ sáng, cảm biến đã hoạt động chính xác.
Bước 4 - Cố định: Siết chặt ốc vít để đảm bảo cảm biến không bị rung lắc trong quá trình máy chạy.

Sản phẩm sử dụng chung (Related Products)

Để hệ thống vận hành hoàn chỉnh, bạn có thể kết hợp Omron TL-W5F1 với:

Bộ nguồn DC 24V (Omron, Meanwell) để cấp nguồn ổn định.
PLC Omron CP1H, CJ2M hoặc các dòng PLC Mitsubishi, Siemens.
Relay trung gian 24VDC để điều khiển thiết bị công suất lớn.

Ứng dụng thực tế (Application)

Cảm biến TL-W5F1 được ứng dụng rộng rãi trong:

Ngành đóng gói: Phát hiện vị trí hộp, chai lọ bằng kim loại trên băng tải.
Máy công cụ: Làm công tắc hành trình (Limit switch) cho các trục máy CNC, máy dập.
Đếm sản phẩm: Đếm số lượng linh kiện kim loại đi qua dây chuyền sản xuất.
Kiểm tra vị trí: Xác định trạng thái đóng/mở của các cửa sập hoặc cánh tay robot.

Câu hỏi thường gặp (FAQ)

1. TL-W5F1 là cảm biến PNP hay NPN?
Đây là cảm biến ngõ ra PNP, nghĩa là khi phát hiện vật thể, nó sẽ xuất tín hiệu mức cao (V+) ra dây đen.

2. Khoảng cách phát hiện 5mm là cố định hay có thể điều chỉnh?
Khoảng cách phát hiện tiêu chuẩn là 5mm (±10%), bạn có thể điều chỉnh khoảng cách lắp đặt từ 0 đến 4mm để đạt độ ổn định cao nhất.

3. Cảm biến này có phát hiện được nhôm hay đồng không?
Có, nhưng độ nhạy sẽ giảm hơn so với sắt. Đối với kim loại phi sắt, khoảng cách phát hiện thực tế sẽ ngắn hơn 5mm.

4. Tiêu chuẩn IP67 nghĩa là gì?
IP67 nghĩa là thiết bị hoàn toàn chống bụi và có thể ngâm trong nước ở độ sâu 1m trong 30 phút mà không bị ảnh hưởng.

5. Tại sao nên chọn loại Shielded (Chống nhiễu) thay vì Unshielded?
Loại Shielded giúp tập trung từ trường về phía trước, tránh việc cảm biến bị kích hoạt bởi các mảnh kim loại nằm ở hai bên hông cảm biến.

6. Dây cáp 2m có thể nối dài thêm không?
Có, bạn có thể nối dài thêm dây cáp. Tuy nhiên, hãy đảm bảo sử dụng dây có bọc chống nhiễu nếu đi dây dài trong môi trường nhiều biến tần.

7. Đèn LED đỏ trên cảm biến có tác dụng gì?
Đèn LED sẽ sáng khi cảm biến phát hiện vật thể, giúp kỹ thuật viên dễ dàng căn chỉnh vị trí lắp đặt.

8. Sản phẩm này có bảo hành không?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron khi mua tại AUT VN.

9. Sự khác biệt giữa NO và NC là gì?
NO (Normally Open) là thường mở, tức là bình thường không có tín hiệu, khi có vật thể mới xuất tín hiệu. TL-W5F1 là loại NO.

10. Tôi có thể dùng nguồn 12V cho cảm biến này không?
Có, dải điện áp hoạt động của TL-W5F1 là từ 12 đến 24VDC.

Nguồn tham khảo: Omron Industrial Automation
