Bạn đang tìm kiếm một giải pháp cảm biến chính xác, độ bền cao cho hệ thống tự động hóa của mình? Cảm biến tiệm cận Omron TL-W5MC1 5M là sự lựa chọn hàng đầu từ thương hiệu Omron danh tiếng. Với thiết kế nhỏ gọn và khả năng phát hiện kim loại cực kỳ nhạy bén, sản phẩm này giúp tối ưu hóa quy trình kiểm soát vị trí và đếm sản phẩm trong các môi trường công nghiệp khắc nghiệt.
Giới thiệu về Cảm biến Omron TL-W5MC1 5M

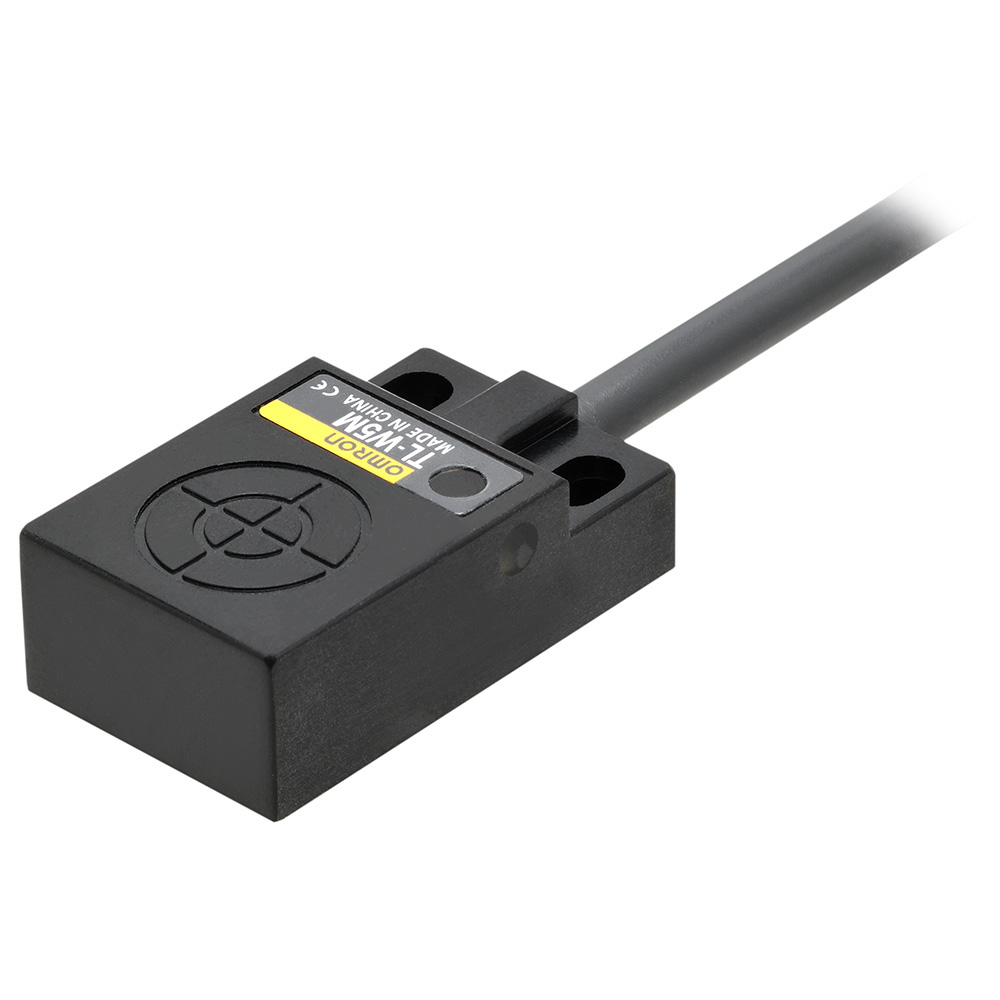

Omron TL-W5MC1 5M thuộc dòng cảm biến tiệm cận hình vuông (Square type), không bọc kim (Unshielded), được thiết kế chuyên dụng để phát hiện các vật thể kim loại từ tính (ferrous metal). Với ngõ ra NPN và chiều dài dây dẫn lên đến 5m, thiết bị này cực kỳ linh hoạt trong việc lắp đặt tại các vị trí xa tủ điều khiển mà vẫn đảm bảo tín hiệu ổn định.
Điểm nổi bật của sản phẩm
- Độ bền vượt trội: Đạt tiêu chuẩn IP67 và khả năng kháng dầu, cho phép hoạt động ổn định trong môi trường nhiều bụi bẩn và dầu mỡ.
- Độ chính xác cao: Khoảng cách phát hiện 5mm giúp kiểm soát vật thể một cách tinh vi.
- Lắp đặt dễ dàng: Thiết kế dây liền 5m giúp giảm thiểu các đầu nối trung gian, tránh tình trạng nhiễu hoặc lỏng lẻo.
- Hoạt động tin cậy: Tích hợp mạch bảo vệ chống ngược cực và chống xung điện (Surge suppressor).
Bảng thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | TL-W5MC1 5M |

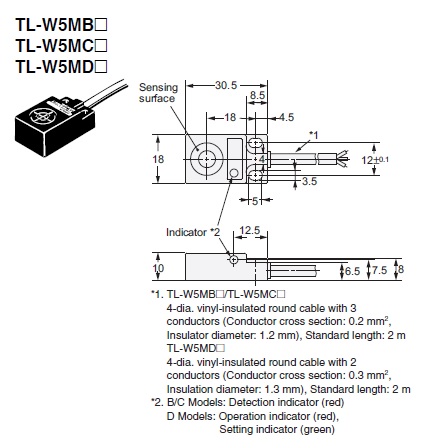

| Kích thước đầu cảm biến | 18 mm x 10 mm x 30.5 mm |
| Loại cảm biến | Hình vuông, không bọc kim (Unshielded) |
| Nguồn cấp | DC 3 dây |
| Điện áp hoạt động | 12 đến 24 VDC (Dải cho phép: 10 - 30 VDC) |
| Khoảng cách phát hiện | 5 mm ±10% |
| Chế độ hoạt động | NO (Thường mở) |
| Ngõ ra điều khiển | NPN Open Collector |
| Khả năng chuyển mạch | 12VDC: 50mA max; 24VDC: 100mA max |
| Tần số đáp ứng | 500 Hz (Giá trị trung bình) |
| Cấp bảo vệ | IEC: IP67 | Tiêu chuẩn hãng: Chống dầu (Oil-proof) |
| Nhiệt độ môi trường | -25 đến 70 ℃ |
| Kiểu kết nối | Dây liền dài 5m |
| Chất liệu vỏ | Nhựa ABS chịu nhiệt |
Nguồn tham khảo: Omron Official Website
Lợi ích khi sử dụng Omron TL-W5MC1 5M
Sử dụng cảm biến Omron không chỉ giúp doanh nghiệp đảm bảo độ chính xác trong dây chuyền sản xuất mà còn tiết kiệm chi phí bảo trì dài hạn. Nhờ khả năng chịu nhiệt và chống dầu, thiết bị hạn chế tối đa rủi ro hỏng hóc do môi trường, giúp hệ thống vận hành liên tục, giảm thời gian dừng máy (downtime).
Hướng dẫn sử dụng (How to)
- Bước 1: Lắp đặt vị trí: Gắn cảm biến lên giá đỡ tại vị trí cần phát hiện vật thể kim loại. Lưu ý giữ khoảng cách cài đặt từ 0 đến 4mm để đạt hiệu quả tốt nhất.

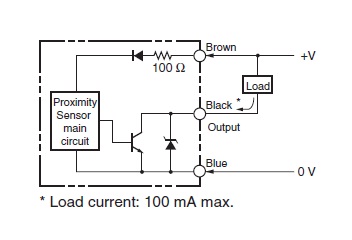

- Bước 2: Kết nối dây: Kết nối dây màu Nâu với cực dương (+), dây màu Xanh với cực âm (-) và dây màu Đen vào ngõ vào của thiết bị điều khiển (PLC/Relay).
- Bước 3: Kiểm tra nguồn: Cấp nguồn DC 12-24V và kiểm tra đèn chỉ báo (màu đỏ) trên thân cảm biến.
- Bước 4: Test tín hiệu: Đưa vật thể kim loại lại gần để kiểm tra tín hiệu ngõ ra NPN có hoạt động đúng như thiết kế hay không.
Sản phẩm thường sử dụng cùng với
- Bộ nguồn DC 24V (Switching Power Supply)
- Bộ điều khiển PLC Omron/Mitsubishi/Siemens
- Giá đỡ cảm biến vuông (Mounting Bracket)
- Dây cáp tín hiệu chống nhiễu
Ứng dụng thực tế (Application)
- Phát hiện vị trí piston trong xi lanh khí nén.
- Đếm số lượng sản phẩm kim loại trên băng chuyền.
- Kiểm soát hành trình của các bộ phận chuyển động trong máy CNC.
- Ứng dụng trong các dây chuyền đóng gói tự động.
Câu hỏi thường gặp (FAQ)
1. Cảm biến này có phát hiện được nhựa hay nhôm không?
Trả lời: Cảm biến này ưu tiên phát hiện kim loại từ tính (sắt). Với các vật liệu phi từ tính như nhôm, độ nhạy sẽ bị giảm đáng kể.
2. Tại sao tôi không thấy đèn báo khi vật thể ở rất gần?
Trả lời: Hãy kiểm tra lại khoảng cách cài đặt (Setting distance) nằm trong khoảng 0-4mm và đảm bảo nguồn cấp đạt chuẩn 12-24VDC.
3. Ngõ ra NPN khác gì với PNP?
Trả lời: Ngõ ra NPN sẽ kéo cực âm xuống GND khi có tín hiệu, trong khi PNP kéo cực dương lên VCC. Bạn cần chọn đúng loại để tương thích với PLC đang dùng.
4. Sản phẩm có chịu được môi trường nhiều dầu mỡ không?
Trả lời: Có, Omron TL-W5MC1 đạt tiêu chuẩn kháng dầu và IP67, rất phù hợp cho môi trường cơ khí.
5. Tôi có thể nối dài dây cáp 5m này thêm không?
Trả lời: Bạn có thể nối thêm nhưng cần lưu ý về sụt áp và nhiễu tín hiệu. Tốt nhất nên sử dụng đúng chiều dài tiêu chuẩn của hãng.
6. Cảm biến có được bảo hành không?
Trả lời: Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron và AUT VN.
7. Khoảng cách phát hiện tối đa là bao nhiêu?
Trả lời: Khoảng cách tiêu chuẩn là 5mm, nhưng bạn nên điều chỉnh ở mức 0-4mm để hoạt động ổn định nhất.
8. Làm sao để phân biệt hàng chính hãng?
Trả lời: Hãy mua tại các đơn vị uy tín như AUT VN, chúng tôi cung cấp đầy đủ CO/CQ và hóa đơn VAT.
9. Loại này là Unshielded nghĩa là gì?
Trả lời: Nghĩa là cảm biến không có lớp bọc kim loại ở đầu, giúp khoảng cách phát hiện xa hơn nhưng cần tránh lắp đặt quá sát các vật thể kim loại xung quanh để tránh nhiễu.
10. Điện áp 12V có dùng được không?
Trả lời: Hoàn toàn được, dải hoạt động cho phép từ 10V đến 30VDC.
