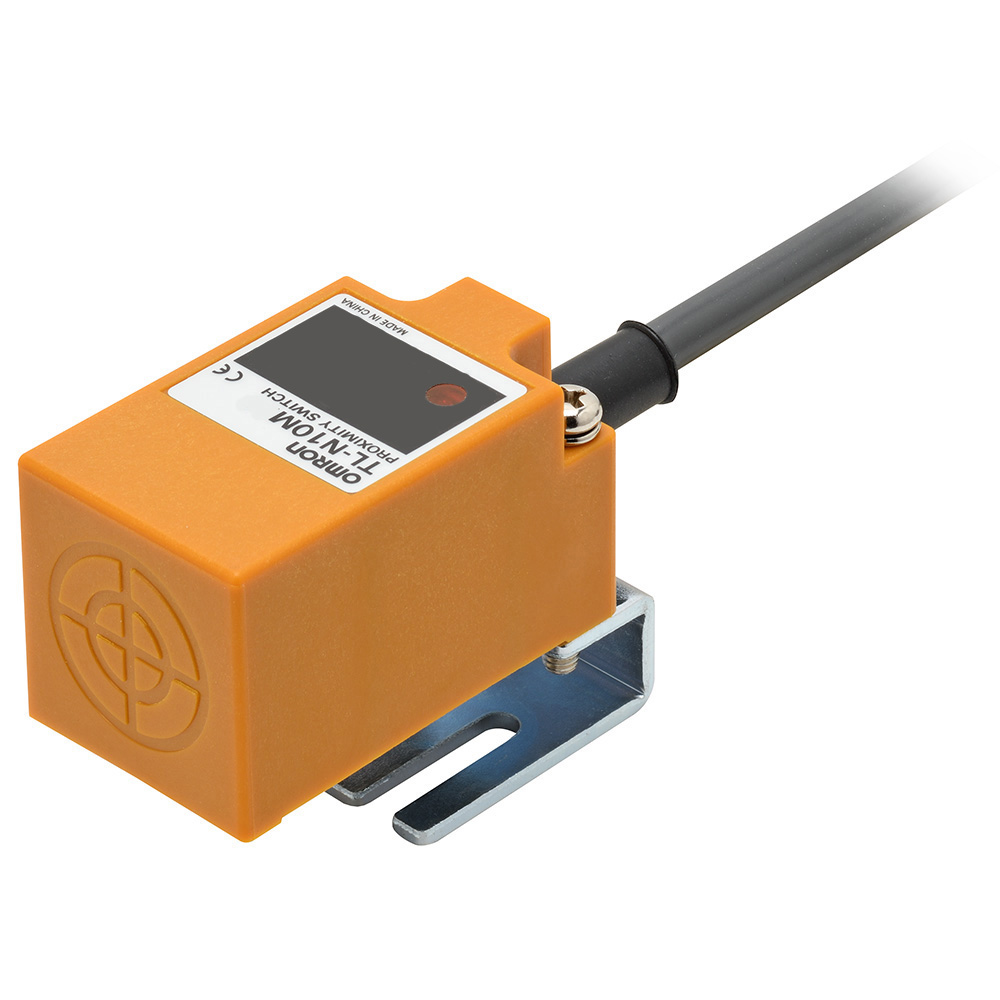

Cảm biến tiệm cận Omron TL-N10ME2 2M | NPN NC, Khoảng cách 10mm, Chống nước IP67

Model: TL-N10ME2 2M (Omron)
Ngõ ra: NPN - Chế độ NC (Thường đóng)
Khoảng cách phát hiện: 10mm ±10%
Kiểu dáng: Hình vuông, Không chống nhiễu (Unshielded)
Nguồn cấp: 12 đến 24VDC
Tiêu chuẩn bảo vệ: IP67 (Chống bụi, chống nước, kháng dầu)
Kết nối: Dây liền dài 2m

nhà chế tạo: Omron

SKU: TL-N10ME2 2M

Tải xuống mẫu

Giá cũ: 1.685.250 ₫

Giá bán: 1.348.200 ₫

Số lượng:

Giới thiệu về Cảm biến tiệm cận Omron TL-N10ME2 2M

Cảm biến tiệm cận Omron TL-N10ME2 2M là giải pháp phát hiện vật thể kim loại không tiếp xúc đỉnh cao từ thương hiệu Omron Nhật Bản. Với thiết kế hình vuông chắc chắn và khả năng hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa yêu cầu độ chính xác và tin cậy cao. Thiết bị sử dụng ngõ ra NPN với chế độ NC (Normally Closed), giúp đảm bảo an toàn cho hệ thống trong các ứng dụng giám sát và ngắt mạch.

Điểm nổi bật của Omron TL-N10ME2

Độ bền vượt trội: Vỏ làm từ nhựa ABS chịu nhiệt, đạt tiêu chuẩn IP67, kháng dầu và bụi bẩn.
Hoạt động ổn định: Tần số đáp ứng lên đến 500Hz, đảm bảo bắt kịp tốc độ vận hành nhanh của dây chuyền sản xuất.
Lắp đặt linh hoạt: Kiểu dáng hình vuông dễ dàng gắn vào các khung máy, vị trí hẹp.
An toàn tuyệt đối: Tích hợp mạch bảo vệ chống ngược cực và chống xung điện (Surge suppressor).

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	TL-N10ME2 2M
Kích thước đầu cảm biến	30 mm x 30.5 mm x 52.5 mm
Loại cảm biến	Hình vuông, Không chống nhiễu (Unshielded)
Khoảng cách phát hiện	10 mm ±10%
Khoảng cách cài đặt	0 đến 8 mm
Chế độ hoạt động	NC (Thường đóng)
Đối tượng phát hiện	Kim loại sắt từ (Độ nhạy giảm với kim loại phi từ tính)
Vật tiêu chuẩn	Sắt 40 x 40 x 1 mm
Tần số đáp ứng	500 Hz (Giá trị trung bình)
Điện áp nguồn cung cấp	12 đến 24 VDC (độ gợn p-p max 10%)
Dải điện áp hoạt động	10 đến 30 VDC
Dòng tiêu thụ	Max 8mA (tại 12VDC), Max 15mA (tại 24VDC)
Loại ngõ ra	NPN
Khả năng đóng cắt	Max 100mA (tại 12VDC), Max 200mA (tại 24VDC)
Điện áp dư	Max 1V (tại dòng tải 200mA)
Đèn chỉ báo	Đèn LED đỏ (Thông báo phát hiện vật thể)
Nhiệt độ môi trường	-25 đến 70 ℃
Độ ẩm cho phép	35 đến 95% RH
Tiêu chuẩn bảo vệ	IEC: IP67 / Tiêu chuẩn hãng: Chống dầu
Phương pháp kết nối	Cáp đúc sẵn (2 mét)
Vật liệu	Vỏ và bề mặt cảm biến: Nhựa ABS chịu nhiệt

Lợi ích khi sử dụng TL-N10ME2

Giảm thiểu thời gian dừng máy: Nhờ độ bền cao và khả năng chống nhiễu, thiết bị ít xảy ra lỗi vặt, giảm chi phí bảo trì.
Tăng năng suất: Tần số phản hồi nhanh giúp quy trình kiểm tra và phân loại vật liệu diễn ra mượt mà.
Lắp đặt nhanh chóng: Đi kèm giá đỡ và vít cố định, giúp kỹ thuật viên triển khai hệ thống trong thời gian ngắn nhất.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí: Đặt cảm biến cách vật thể cần phát hiện trong khoảng 10mm (khoảng cách tối ưu từ 0-8mm).
Bước 2: Cố định thiết bị: Sử dụng giá đỡ và vít đi kèm để bắt chặt cảm biến vào khung máy, đảm bảo không bị rung lắc.
Bước 3: Đấu nối dây:
- Dây Nâu: Nối cực dương (+) 12-24VDC.
- Dây Xanh: Nối cực âm (-) 0V.
- Dây Đen: Ngõ ra tín hiệu NPN (Nối với tải hoặc ngõ vào PLC).
Bước 4: Kiểm tra: Cấp nguồn và đưa vật thể kim loại lại gần. Đèn LED đỏ sẽ thay đổi trạng thái khi vật thể được phát hiện.

Sản phẩm sử dụng chung

Để hệ thống vận hành hoàn hảo, Omron TL-N10ME2 thường được kết hợp với:

PLC Omron (CP1E, CJ2M...): Tiếp nhận tín hiệu từ cảm biến để điều khiển logic.
Relay trung gian: Khuếch đại tín hiệu ngõ ra cho các tải công suất lớn.
Bộ nguồn 24VDC: Cung cấp nguồn điện ổn định cho cảm biến.
Ống ruột gà/Máng cáp: Bảo vệ dây cáp 2m khỏi tác động vật lý.

Ứng dụng thực tế

Ngành đóng gói: Phát hiện vị trí hộp carton, chai lọ kim loại trên băng tải.
Sản xuất ô tô: Giám sát vị trí cánh tay robot hoặc các chi tiết cơ khí trong dây chuyền lắp ráp.
Máy CNC/Máy công cụ: Làm công tắc hành trình (Limit switch) để giới hạn hành trình di chuyển của trục máy.
Hệ thống phân loại: Nhận diện vật thể kim loại để phân tách với vật thể phi kim.

Câu hỏi thường gặp (FAQ)

1. TL-N10ME2 khác gì với TL-N10ME1?
Điểm khác biệt chính là ngõ ra: TL-N10ME1 thường là NO (Thường mở), trong khi TL-N10ME2 là NC (Thường đóng).

2. Cảm biến này có phát hiện được nhựa hay gỗ không?
Không. Đây là cảm biến tiệm cận điện cảm, chỉ phát hiện được các vật thể bằng kim loại (đặc biệt là sắt từ).

3. Chỉ số IP67 có ý nghĩa gì?
IP67 nghĩa là thiết bị hoàn toàn chống bụi và có khả năng chịu được việc ngâm trong nước ở độ sâu 1 mét trong 30 phút.

4. Tôi có thể kéo dài dây cáp ra hơn 2m không?
Có, bạn có thể nối dài dây, nhưng hãy sử dụng dây bọc kim chống nhiễu nếu khoảng cách kéo dài lớn để tránh sai số tín hiệu.

5. Tại sao đèn LED không sáng khi có vật thể?
Hãy kiểm tra lại nguồn cấp (12-24VDC), xem dây nối có bị đứt không hoặc khoảng cách vật thể có vượt quá 10mm hay không.

6. Ngõ ra NPN là gì?
NPN là loại ngõ ra sẽ kéo tín hiệu xuống mức 0V (GND) khi cảm biến được kích hoạt.

7. Cảm biến có bị ảnh hưởng bởi nhiệt độ không?
Có, trong dải -25 đến 70℃, khoảng cách phát hiện có thể sai lệch tối đa ±10%.

8. Sản phẩm này có cần shield (vỏ bọc) khi lắp đặt không?
Đây là loại Unshielded (không bọc), vì vậy khi lắp đặt cần đảm bảo xung quanh đầu cảm biến không có kim loại quá gần để tránh kích hoạt nhầm.

9. Thời gian đáp ứng 500Hz nghĩa là gì?
Nghĩa là cảm biến có thể đóng/ngắt tối đa 500 lần trong một giây.

10. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ cho tất cả sản phẩm Omron chính hãng.

Nguồn tham khảo: Omron Industrial Automation Official
