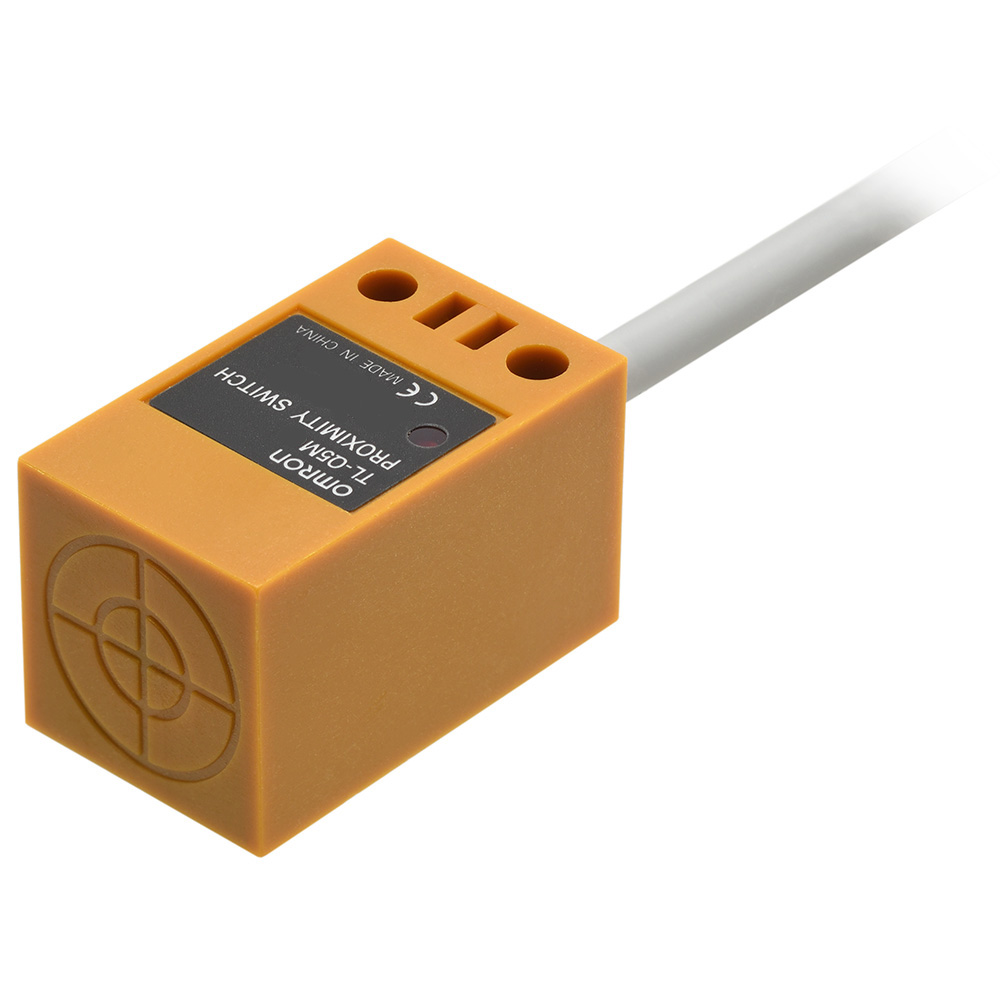

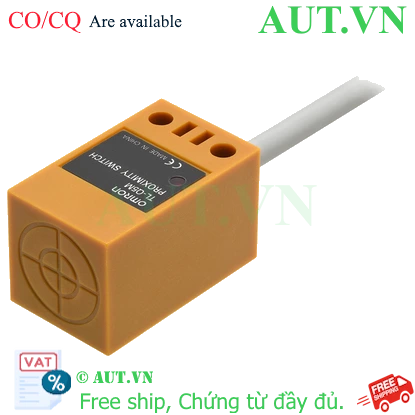

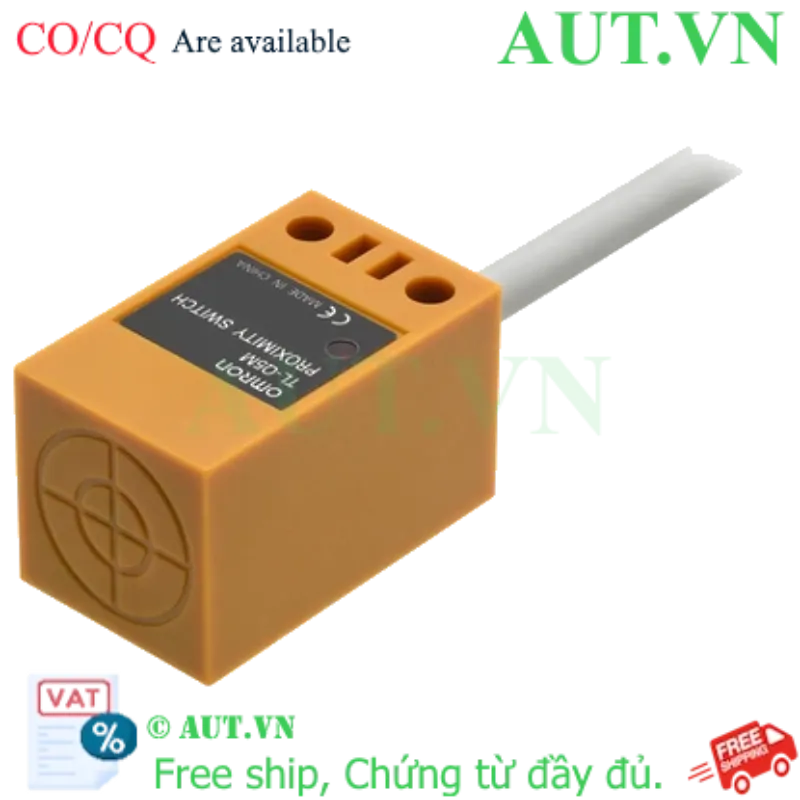

Cảm biến tiệm cận Omron TL-Q5MD2 2M | 5mm, DC 2 Dây NC, Chống Dầu IP67 - AUT VN

Khoảng cách phát hiện: 5 mm ±10% (Vật liệu sắt)
Kiểu ngõ ra: 2 dây DC (NC - Thường đóng)
Tiêu chuẩn bảo vệ: IP67, kháng dầu (Oil-proof), chịu nhiệt cao
Thiết kế: Hình vuông, không bọc kim (Unshielded), siêu nhỏ gọn
Điện áp hoạt động: 12 đến 24 VDC
Chiều dài cáp: 2 mét, bọc nhựa bền bỉ

nhà chế tạo: Omron

SKU: TL-Q5MD2 2M

Tải xuống mẫu

Giá cũ: 1.481.550 ₫

Giá bán: 1.185.240 ₫

Số lượng:

Giới thiệu Cảm biến tiệm cận Omron TL-Q5MD2 2M chính hãng

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát vị trí chính xác và ổn định là yếu tố then chốt để tối ưu hóa năng suất dây chuyền. Cảm biến tiệm cận Omron TL-Q5MD2 2M là giải pháp cảm biến tiệm cận điện cảm hàng đầu từ Omron Nhật Bản, được thiết kế đặc biệt cho những môi trường vận hành khắc nghiệt nhất. Với khả năng phát hiện vật thể kim loại ở khoảng cách 5mm cùng thiết kế hình vuông nhỏ gọn, sản phẩm giúp doanh nghiệp giải quyết triệt để bài toán kiểm soát hành trình và đếm sản phẩm một cách chính xác tuyệt đối.

Điểm nổi bật của Omron TL-Q5MD2 2M

Khả năng chống chịu cực hạn: Vỏ nhựa ABS cao cấp không chỉ chịu nhiệt mà còn đạt chuẩn IP67 và đặc tính Oil-proof (kháng dầu), cho phép thiết bị hoạt động bền bỉ trong môi trường máy CNC, máy dập có nhiều dầu mỡ.
Kết nối tối giản, hiệu quả: Thiết kế 2 dây (DC 2-wire) giúp giảm thiểu đáng kể thời gian thi công, đơn giản hóa sơ đồ đấu nối và tiết kiệm diện tích trong tủ điện điều khiển.
Độ an toàn hệ thống cao: Ngõ ra NC (Normally Closed - Thường đóng) đảm bảo hệ thống luôn nhận diện được trạng thái an toàn, tự động cảnh báo ngay khi có sự cố ngắt mạch hoặc mất tín hiệu.
Tốc độ phản hồi siêu tốc: Tần số đáp ứng lên đến 500 Hz, lý tưởng cho các ứng dụng đóng gói tốc độ cao hoặc kiểm soát vị trí linh kiện điện tử.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	TL-Q5MD2 2M
Loại cảm biến	Tiệm cận điện cảm, hình vuông, không bọc kim (Unshielded)
Khoảng cách phát hiện	5 mm ±10% (với sắt)
Khoảng cách lắp đặt	0 đến 4 mm
Chế độ ngõ ra	NC (Normally Closed - Thường đóng)
Điện áp nguồn cấp	12 đến 24 VDC
Điện áp hoạt động	10 đến 30 VDC
Dòng rò tối đa	0.8 mA
Khả năng chịu tải	3 đến 100 mA
Tần số đáp ứng	500 Hz
Chỉ báo trạng thái	Đèn LED đỏ hiển thị trạng thái
Tiêu chuẩn bảo vệ	IP67, Kháng dầu (Oil-proof)
Nhiệt độ hoạt động	-25 đến 70 ℃
Chất liệu vỏ	Nhựa ABS chịu lực, chống ăn mòn
Chiều dài dây	2 mét

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron TL-Q5MD2 2M

Giảm thiểu Downtime: Độ bền công nghiệp giúp hạn chế tối đa việc dừng máy đột ngột để thay thế linh kiện, từ đó tối ưu hóa chi phí vận hành.

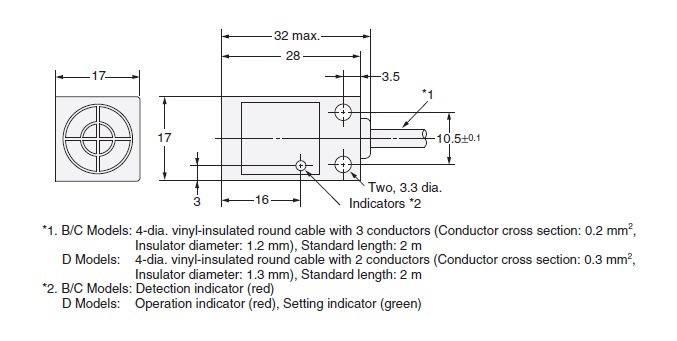

Lắp đặt linh hoạt: Kích thước siêu nhỏ (17x17x28mm) cho phép tích hợp vào những vị trí chật hẹp nhất mà các loại cảm biến hình trụ không làm được.
Tin cậy tuyệt đối: Chống xung điện và ngắn mạch, bảo vệ an toàn cho các bộ điều khiển PLC đắt tiền phía sau.

Hướng dẫn lắp đặt và vận hành chuẩn (How-to)

Bước 1 - Kiểm tra điện áp: Xác định nguồn cấp DC 12-24V. Tuyệt đối không cấp nguồn AC để tránh cháy thiết bị.
Bước 2 - Định vị lắp đặt: Cố định cảm biến sao cho bề mặt cảm biến đối diện với vật thể kim loại (Sắt) trong khoảng cách từ 0-4mm để đạt độ ổn định cao nhất.

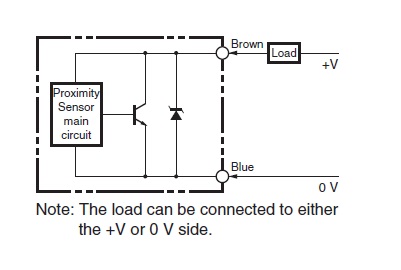

Bước 3 - Đấu nối mạch: Kết nối nối tiếp cảm biến với tải (Load) trong mạch điều khiển theo sơ đồ 2 dây của nhà sản xuất.
Bước 4 - Tinh chỉnh khoảng cách: Di chuyển vật thể để kiểm tra điểm tác động, đảm bảo khoảng cách không vượt quá 5mm.
Bước 5 - Kiểm tra vận hành: Quan sát đèn LED đỏ. Với chế độ NC: Đèn sáng khi không có vật và tắt khi vật thể tiến vào vùng cảm biến.

Sản phẩm thường sử dụng chung với

Để hệ thống hoạt động đồng bộ và bền bỉ, Omron TL-Q5MD2 2M nên được kết hợp với:

Bộ nguồn DC 24V: Đảm bảo dòng điện ổn định cho cảm biến.
PLC Omron/Mitsubishi/Siemens: Tiếp nhận tín hiệu NC để điều khiển logic hệ thống.
Relay trung gian: Sử dụng khi cần điều khiển các tải có công suất lớn hơn mức 100mA của cảm biến.

Ứng dụng thực tế của sản phẩm

Hệ thống khí nén: Phát hiện vị trí cuối hành trình của Xy lanh/Piston.
Băng tải công nghiệp: Đếm sản phẩm kim loại, kiểm tra sự hiện diện của linh kiện.
Cánh tay Robot: Xác định điểm dừng (Limit switch) cho các trục chuyển động.
Máy gia công cơ khí: Sử dụng trong máy phay, máy tiện, máy dập có môi trường nhiều dầu làm mát.

Câu hỏi thường gặp (FAQ)

1. Omron TL-Q5MD2 là loại cảm biến NC hay NO?
Trả lời: Đây là loại NC (Normally Closed - Thường đóng), tức là mạch đóng khi không có vật và mở ra khi phát hiện vật thể.

2. Cảm biến có phát hiện được nhôm hoặc đồng không?
Trả lời: Có, nhưng khoảng cách phát hiện sẽ ngắn hơn nhiều so với sắt (thường giảm 30-60%). Để đạt 5mm, bạn cần sử dụng vật thể bằng sắt.

3. Chỉ số IP67 và Oil-proof có ý nghĩa gì?
Trả lời: IP67 giúp chống bụi tuyệt đối và chống nước ngấm khi ngâm trong nước ở độ sâu 1m trong 30 phút. Oil-proof giúp vỏ nhựa không bị mủn, biến dạng khi tiếp xúc với dầu công nghiệp.

4. Tại sao tôi lắp đúng nhưng đèn LED không sáng?
Trả lời: Hãy kiểm tra lại nguồn cấp (phải từ 12-24VDC) và kiểm tra xem bạn đã đấu nối nối tiếp với tải chưa, vì cảm biến 2 dây không thể đấu trực tiếp vào nguồn mà không có tải.

5. Khoảng cách 5mm có phải là cố định?
Trả lời: 5mm là khoảng cách định danh. Để vận hành ổn định nhất trong môi trường nhiễu, bạn nên lắp đặt vật thể trong khoảng 0-4mm.

6. Tôi có thể dùng nguồn AC cho cảm biến này không?
Trả lời: Không. Đây là sản phẩm chuyên dụng cho điện áp một chiều (DC). Dùng AC sẽ gây hỏng hóc tức thì.

7. AUT VN có cung cấp đầy đủ giấy tờ cho dự án không?
Trả lời: Có, AUT VN cung cấp đầy đủ chứng chỉ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và hóa đơn VAT cho mọi đơn hàng.

8. Thời gian bảo hành của sản phẩm là bao lâu?
Trả lời: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron. Vui lòng liên hệ hotline AUT VN để biết chi tiết thời hạn bảo hành cụ thể.

9. Dây cáp 2m có thể nối dài thêm không?
Trả lời: Có thể nối dài, nhưng nên dùng dây bọc kim chống nhiễu nếu kéo dài trên 10m để tránh sai số tín hiệu.

10. Làm sao để biết hàng Omron chính hãng?
Trả lời: Hàng chính hãng có tem nhãn rõ ràng, mã vạch truy xuất được và được phân phối bởi các đại lý uy tín như AUT VN.

11. Cảm biến này có chống ngắn mạch không?
Trả lời: Có, Omron TL-Q5MD2 tích hợp mạch bảo vệ chống ngắn mạch và xung điện nhẹ.

12. Sự khác biệt giữa TL-Q5MD1 và TL-Q5MD2 là gì?
Trả lời: Điểm khác biệt chính nằm ở ngõ ra: TL-Q5MD1 là NO (Thường mở), còn TL-Q5MD2 là NC (Thường đóng).
