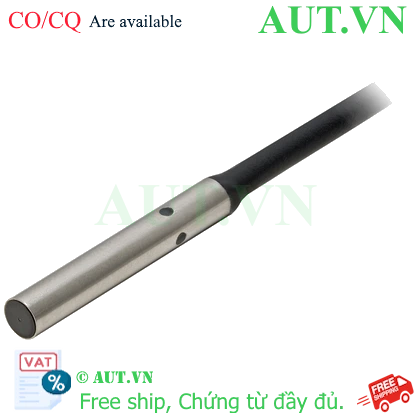

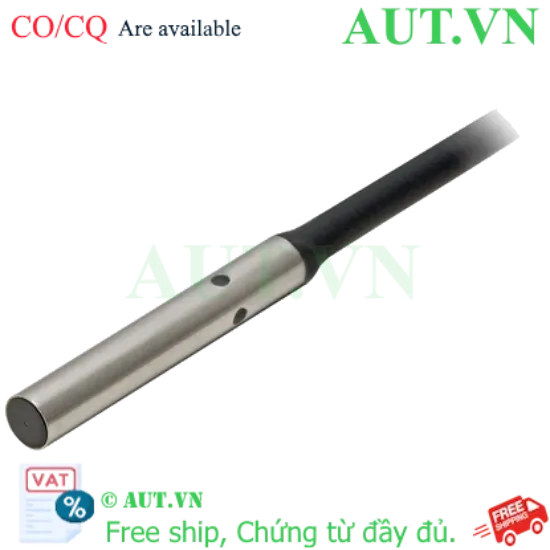

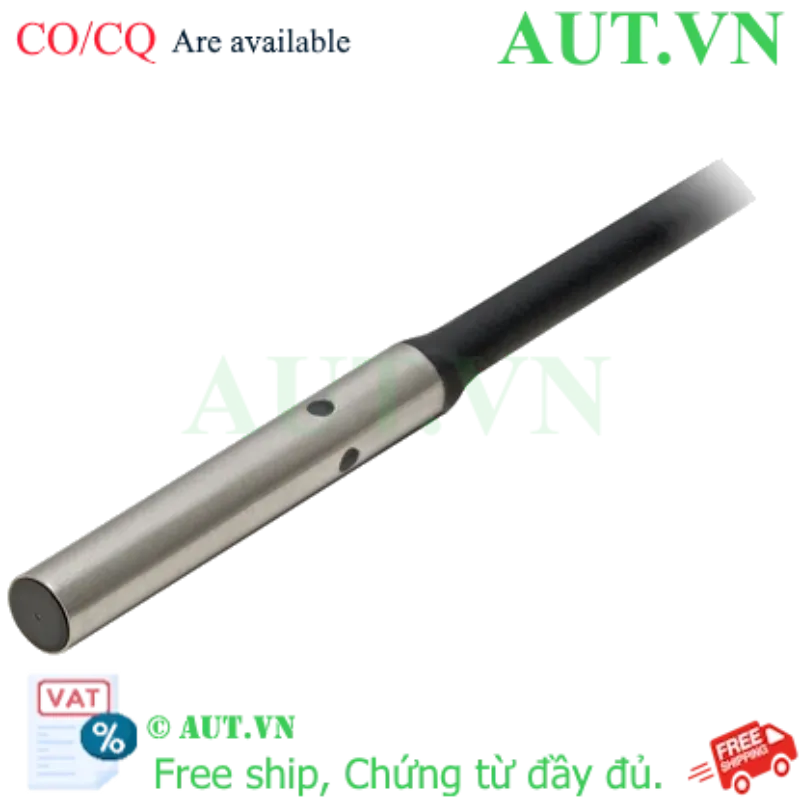

Giới thiệu cảm biến tiệm cận Omron E2E-C04S12-WC-B1
Cảm biến tiệm cận Omron E2E-C04S12-WC-B1 là giải pháp cảm ứng siêu nhỏ (Small Diameter) thuộc dòng E2E danh tiếng của Omron. Với thiết kế thân M4 (phi 4mm), sản phẩm này là sự lựa chọn hàng đầu cho các hệ thống tự động hóa đòi hỏi sự tinh vi, nơi không gian lắp đặt cực kỳ hạn chế như robot, máy CNC hoặc các dây chuyền lắp ráp linh kiện điện tử chính xác.
Sản phẩm được thiết kế với ngõ ra PNP NO, giúp việc tích hợp vào hệ thống điều khiển PLC trở nên đơn giản và tin cậy hơn. Tại AUT VN, chúng tôi cam kết cung cấp dòng cảm biến Omron chính hãng, đầy đủ chứng chỉ CO/CQ, đảm bảo hiệu suất tối ưu cho quy trình sản xuất của bạn.
Điểm nổi bật của Omron E2E-C04S12-WC-B1
- Thiết kế siêu nhỏ gọn: Đường kính 4mm cho phép tích hợp vào những vị trí mà các loại cảm biến thông thường không thể tiếp cận.
- Công nghệ Shielded (Có bọc chống nhiễu): Cho phép lắp đặt bằng phẳng với bề mặt kim loại, giúp giảm thiểu tối đa sai số do nhiễu từ trường.
- Tần số đáp ứng cực nhanh: Đạt mức 4 kHz, đáp ứng hoàn hảo cho các ứng dụng chuyển động tốc độ cao.
- Độ bền vượt trội: Vỏ thép không gỉ SUS303 kết hợp tiêu chuẩn IP67, chịu được sự xâm nhập của bụi, nước và dầu công nghiệp.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | E2E-C04S12-WC-B1 2M |

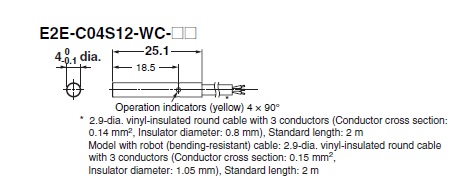

| Đường kính đầu cảm biến | 4 mm (M4) |
| Kiểu lắp đặt | Shielded (Lắp bằng bề mặt) |
| Điện áp hoạt động | 10 đến 30 VDC |
| Khoảng cách phát hiện (Sn) | 1.2 mm ±10% |
| Chế độ ngõ ra | NO (Thường mở) |
| Loại ngõ ra | PNP Open Collector |
| Tần số đáp ứng | 4 kHz |
| Tiêu chuẩn bảo vệ | IP67 / Chống dầu |
| Kiểu kết nối | Cáp liền PVC (2 mét) |
| Vật liệu vỏ | Thép không gỉ SUS303 |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng sản phẩm
- Tối ưu hóa không gian máy: Giúp thu nhỏ kích thước các module, cho phép thiết kế máy móc tinh xảo và hiện đại hơn.
- Nâng cao độ tin cậy: Giảm thiểu tình trạng dừng máy đột ngột nhờ khả năng chống nhiễu và chịu dầu tuyệt vời.
- Tiết kiệm chi phí: Độ bền chuẩn Nhật Bản giúp giảm tần suất thay thế linh kiện và chi phí bảo trì.
- Dễ dàng triển khai: Hệ thống cáp liền và đèn LED chỉ thị giúp kỹ thuật viên thao tác nhanh chóng, chính xác.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Xác định vị trí: Lắp đặt cảm biến sao cho vật thể kim loại di chuyển trong phạm vi từ 0.8mm đến 1.2mm so với đầu cảm biến.
- Bước 2: Cố định thiết bị: Sử dụng đai ốc để siết chặt cảm biến vào giá đỡ. Lưu ý lắp đặt theo kiểu Shielded (lắp phẳng với bề mặt kim loại) để tối ưu hiệu suất.

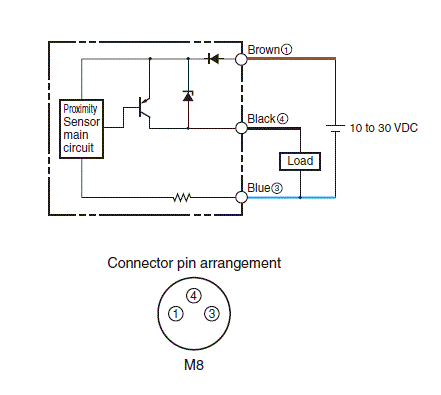

- Bước 3: Đấu nối điện: Kết nối dây Nâu vào cực dương (+24VDC), dây Xanh vào cực âm (0V), và dây Đen vào ngõ vào tín hiệu của PLC.
- Bước 4: Kiểm tra tín hiệu: Cấp nguồn và đưa vật thể lại gần. Quan sát đèn LED vàng; nếu đèn sáng, cảm biến đã nhận diện thành công.
- Bước 5: Hiệu chỉnh: Điều chỉnh khoảng cách lắp đặt thực tế để đạt độ nhạy ổn định nhất cho quy trình.
Sản phẩm sử dụng chung với thiết bị nào?
Để hệ thống vận hành hoàn hảo, Omron E2E-C04S12-WC-B1 thường được kết hợp với:
- Bộ điều khiển PLC (Omron, Siemens, Mitsubishi...): Nhận và xử lý tín hiệu logic.
- Bộ nguồn DC 24V: Cung cấp năng lượng ổn định.
- Relay trung gian: Chuyển đổi tín hiệu cho các tải công suất lớn.
- Giá đỡ cảm biến chuyên dụng: Giữ cố định vị trí trong môi trường rung lắc.
Ứng dụng thực tế của sản phẩm
- Sản xuất linh kiện điện tử: Kiểm tra vị trí mối hàn, linh kiện trên bảng mạch PCB.
- Robot công nghiệp: Làm cảm biến giới hạn (Limit sensor) cho các khớp nối robot siêu nhỏ.
- Cơ khí chính xác: Kiểm soát hành trình piston và trục trượt trong máy CNC.
- Ngành đóng gói: Phát hiện sự hiện diện của bao bì, nắp chai trên dây chuyền tốc độ cao.
Câu hỏi thường gặp (FAQ)
1. Cảm biến này có phát hiện được vật thể không phải kim loại không?
Không. Đây là cảm biến tiệm cận cảm ứng, chỉ chuyên dụng để phát hiện các vật thể bằng kim loại như sắt, thép, nhôm, đồng...
2. Tại sao tôi nên chọn chuẩn PNP thay vì NPN?
Chuẩn PNP xuất tín hiệu dương (+) khi kích hoạt, cực kỳ phổ biến và tương thích hoàn hảo với hầu hết các dòng PLC hiện đại.
3. Khoảng cách phát hiện 1.2mm có cố định không?
1.2mm là khoảng cách định mức. Bạn có thể điều chỉnh vị trí lắp đặt trong phạm vi cho phép để đảm bảo độ nhạy tối ưu.
4. Sản phẩm có chịu được môi trường nhiều dầu mỡ không?
Có, với tiêu chuẩn IP67 và thiết kế đặc biệt, sản phẩm hoạt động cực tốt trong môi trường có dầu mỡ.
5. Làm thế nào để biết cảm biến đang hoạt động?
Bạn chỉ cần quan sát đèn LED vàng trên thân cảm biến. Đèn sẽ sáng khi có vật thể kim loại đi vào vùng phát hiện.
6. Sự khác biệt giữa bản Shielded và Unshielded là gì?
Bản Shielded (như model này) cho phép lắp đặt phẳng với bề mặt kim loại mà không bị nhiễu, rất quan trọng trong không gian hẹp.
7. Tôi có thể nối dài dây cáp của cảm biến không?
Có thể, nhưng khuyến khích sử dụng dây bọc kim (Shielded cable) để tránh nhiễu tín hiệu truyền về bộ điều khiển.
8. Cảm biến có bảo vệ chống ngắn mạch không?
Có, mạch điện bên trong đã được tích hợp khả năng bảo vệ chống ngắn mạch ngõ ra và chống ngược cực.
9. Mua hàng tại AUT VN có đảm bảo chính hãng không?
Hoàn toàn đảm bảo. AUT VN cung cấp hàng chính hãng 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật tận tâm.
10. Thời gian bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron, giúp quý khách yên tâm sử dụng lâu dài.
Nguồn tham khảo: Omron Industrial Automation
