Công tắc hành trình Omron D4C-3402 | Roller Plunger, IP67, SPDT
- Kiểu tác động: Roller Plunger (Con lăn thép không gỉ)
- Cấu hình tiếp điểm: SPDT (1 NO + 1 NC)
- Chỉ số bảo vệ: IP67 (Chống bụi và chống nước cực tốt)
- Kết nối: Dây liền VCTF 4 lõi, độ dài 3m
- Định mức điện: 4A tại 30VDC
- Đèn báo: Tích hợp LED hiển thị trạng thái
Giá cũ:
1.641.300 ₫
1.313.040 ₫
Giới thiệu về Công tắc hành trình Omron D4C-3402
Công tắc hành trình Omron D4C-3402 là thiết bị cảm biến vị trí cơ học cao cấp, được thiết kế chuyên dụng cho các môi trường công nghiệp khắc nghiệt. Với kiểu tác động con lăn (Roller Plunger) bằng thép không gỉ, sản phẩm đảm bảo độ chính xác cực cao trong việc phát hiện giới hạn chuyển động của máy móc. Đây là giải pháp tin cậy để bảo vệ thiết bị, ngăn chặn các va chạm không mong muốn trong dây chuyền sản xuất tự động hóa.
Điểm nổi bật của Omron D4C-3402
- Độ bền vượt trội: Con lăn được làm từ thép không gỉ thiêu kết (Sintered stainless steel), chịu được ma sát và ăn mòn cao.
- Kháng môi trường: Tiêu chuẩn IP67 giúp thiết bị hoạt động ổn định ngay cả trong môi trường ẩm ướt hoặc có bụi bẩn.
- Dễ dàng giám sát: Tích hợp đèn LED báo trạng thái giúp kỹ thuật viên dễ dàng kiểm tra tình trạng hoạt động mà không cần dùng đồng hồ đo.
- Kết nối linh hoạt: Dây cáp VCTF 4 lõi dài 3m giúp việc thi công và đi dây trở nên thuận tiện hơn.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|
| Model | D4C-3402 |
| Cấu trúc/Hình dáng | Công tắc hành trình đa năng (General-purpose) |

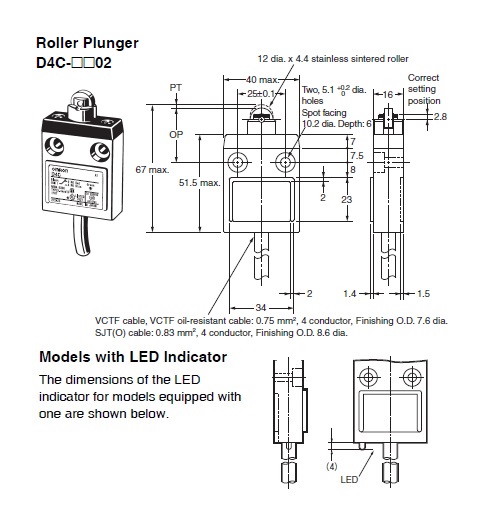

| Kiểu tác động | Con lăn (Roller plunger) - Đường kính 12mm x 4.4 |
| Chất liệu con lăn | Thép không gỉ thiêu kết |
| Định mức điện áp | 4A tại 30VDC |
| Cấu hình tiếp điểm | SPDT (1 NO + 1 NC) |
| Tải trọng (DC) | Trở kháng: 4A; Đèn: 2A; Cảm ứng/Động cơ: 3A (tại 30VDC) |
| Dòng điện xung (Inrush) | NC: tối đa 20A; NO: tối đa 10A |
| Chỉ số bảo vệ | IP67 |
| Chỉ báo | Đèn LED (Sáng khi không hoạt động - 30VDC) |
| Quy cách cáp | VCTF, 4 lõi, dài 3m (Tiết diện 0.75 mm²) |
| Nhiệt độ vận hành | -10 đến 70 ℃ |
| Độ ẩm môi trường | 35% đến 95% |
Nguồn tham khảo: Omron Global
Lợi ích khi sử dụng Omron D4C-3402
- Tối ưu hóa quy trình: Giảm thiểu thời gian dừng máy do phát hiện lỗi vị trí nhanh chóng và chính xác.
- Tiết kiệm chi phí bảo trì: Nhờ độ bền cao và khả năng chống chịu môi trường, bạn sẽ giảm được tần suất thay thế linh kiện.
- An toàn tuyệt đối: Đảm bảo các bộ phận cơ khí dừng đúng vị trí, bảo vệ an toàn cho cả máy móc và người vận hành.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Kiểm tra thiết bị: Đảm bảo sản phẩm không bị móp méo và cáp không bị đứt.

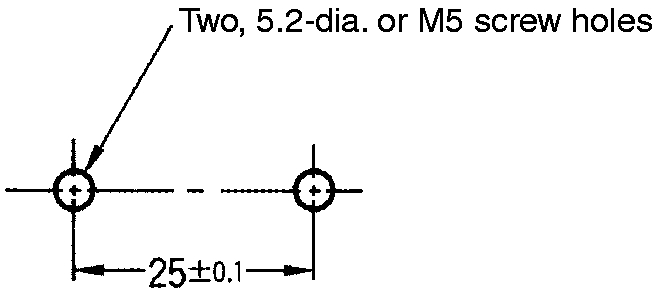

- Lắp đặt cơ khí: Sử dụng vít để cố định chân đế lên bề mặt phẳng (Surface mount). Đảm bảo vị trí lắp đặt sao cho vật tác động chạm trực tiếp vào con lăn.
- Đấu nối điện: Kết nối 4 lõi dây cáp theo sơ đồ mạch điện của hệ thống (Lưu ý nguồn điện phải phù hợp với định mức 30VDC).
- Kiểm tra vận hành: Thử nghiệm tác động lên con lăn và kiểm tra sự thay đổi của đèn LED cũng như tín hiệu đầu ra tại PLC/Relay.
Sản phẩm liên quan (isRelatedTo)
Sản phẩm này thường được sử dụng kết hợp với: Relay trung gian, Bộ điều khiển PLC, Giá đỡ công tắc hành trình (Bracket), Nguồn DC 24V/30V.
Ứng dụng thực tế (Application)
Công tắc hành trình Omron D4C-3402 được ứng dụng rộng rãi trong: Hệ thống băng tải, Máy đóng gói thực phẩm, Cánh tay Robot, Máy CNC, Hệ thống cửa tự động và các dây chuyền sản xuất linh kiện điện tử.
Câu hỏi thường gặp (FAQ)
- 1. Công tắc D4C-3402 có thể dùng cho điện 220VAC không?
- Không, sản phẩm này được thiết kế cho điện áp thấp, định mức tối đa là 4A tại 30VDC. Vui lòng kiểm tra kỹ nguồn cấp để tránh cháy nổ.
- 2. Chỉ số IP67 có ý nghĩa gì?
- IP67 nghĩa là thiết bị có khả năng chống bụi hoàn toàn và có thể chịu được việc ngâm trong nước ở độ sâu nhất định trong thời gian ngắn.
- 3. Tại sao đèn LED lại sáng khi không tác động?
- Đây là tính năng thiết kế của dòng D4C, đèn LED sẽ sáng khi tiếp điểm ở trạng thái nghỉ để người dùng dễ dàng nhận biết trạng thái sẵn sàng.
- 4. Con lăn của sản phẩm có dễ bị mòn không?
- Con lăn làm từ thép không gỉ thiêu kết nên có độ cứng rất cao, chịu được ma sát tốt và chống mòn vượt trội so với các loại nhựa hoặc thép thường.
- 5. Tôi có thể thay thế dây cáp nếu nó bị hỏng không?
- Vì là loại dây liền (Cable specification), việc thay thế sẽ phức tạp hơn loại có đầu nối. Bạn nên cân nhắc bảo vệ dây cáp bằng ống gen để tăng tuổi thọ.
- 6. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
- Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng cho sản phẩm Omron.
- 7. D4C-3402 có mấy tiếp điểm đầu ra?
- Sản phẩm có cấu hình SPDT, tức là gồm 1 tiếp điểm thường đóng (NC) và 1 tiếp điểm thường mở (NO).
- 8. Làm sao để phân biệt hàng chính hãng Omron?
- Hàng chính hãng sẽ có tem nhãn sắc nét, thông số in rõ ràng và được phân phối bởi các đại lý uy tín như AUT VN.
