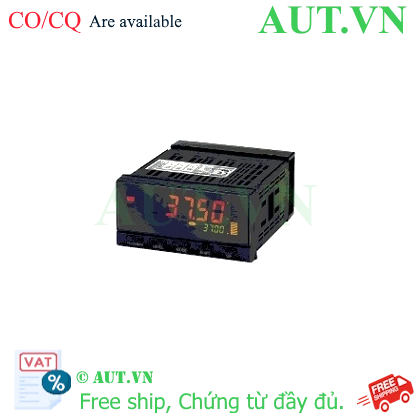

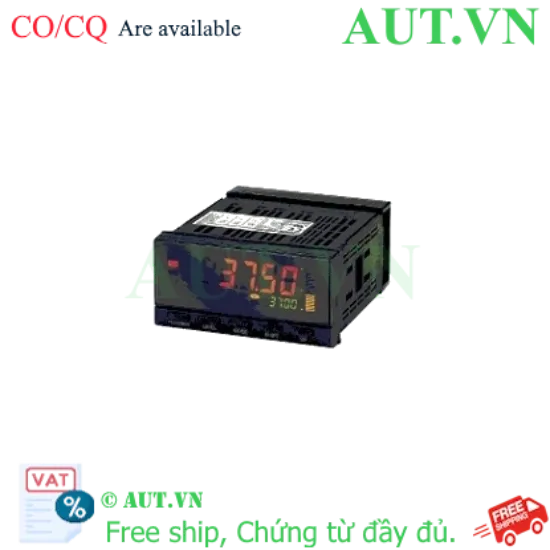

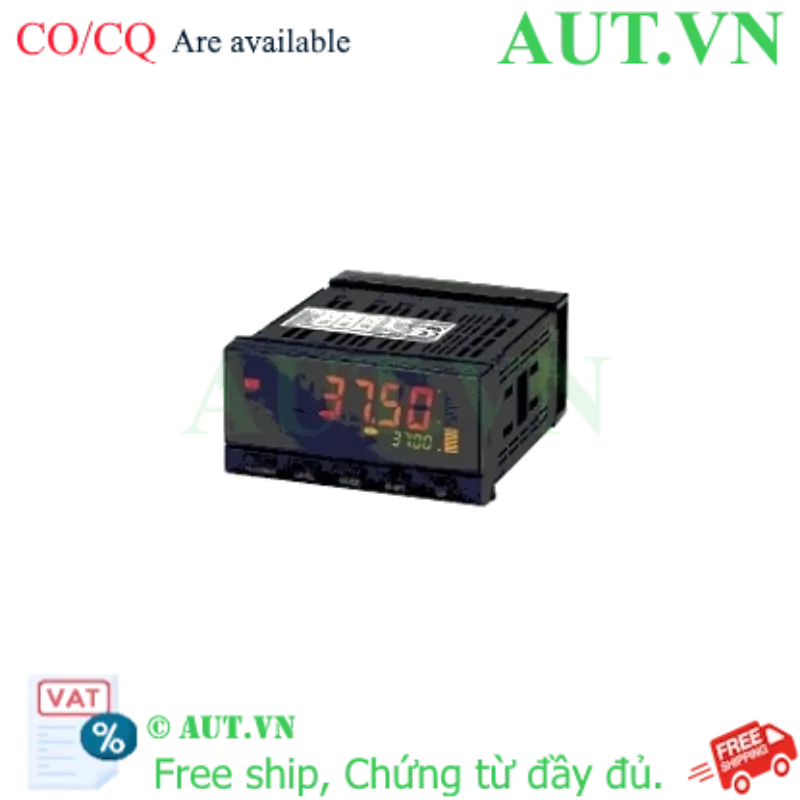

Đồng hồ đo xung Omron K3HB-RPB-L1AT11 (100-240VAC) - Hiển thị 5 số, Ngõ ra Analog 4-20mA, Độ chính xác cao

Model: K3HB-RPB-L1AT11 AC100-240
Chức năng: Đo xung, tốc độ vòng quay, lưu lượng (Rotary Pulse Indicator).
Đầu vào: Tín hiệu xung PNP, 5 ngõ vào sự kiện (Event Input).
Đầu ra: Dòng tuyến tính 0-20mA / 4-20mA và ngõ ra Transistor.
Hiển thị: LCD 5 chữ số, độ phân giải cao, dễ quan sát.
Nguồn điện: 100 to 240 VAC 50/60 Hz.

nhà chế tạo: Omron

SKU: K3HB-RPB-L1AT11 AC100-240

Giá cũ: 1.188 ₫

Giá bán: 990 ₫

Số lượng:

Giới thiệu về Đồng hồ đo xung Omron K3HB-RPB-L1AT11

Đồng hồ đo xung Omron K3HB-RPB-L1AT11 là giải pháp đo lường chuyên dụng cho các hệ thống tự động hóa công nghiệp. Thiết bị được thiết kế để tiếp nhận tín hiệu xung từ các cảm biến (proximity sensors) hoặc encoder, sau đó chuyển đổi thành các giá trị đo lường cụ thể như tốc độ vòng quay (RPM), lưu lượng hoặc tỷ lệ sai số. Với khả năng hiển thị 5 chữ số và ngõ ra analog 4-20mA, sản phẩm giúp người vận hành kiểm soát chính xác trạng thái hoạt động của máy móc trong thời gian thực.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Sai số cực thấp (±0.006% đến ±0.02%), đảm bảo kết quả đo tin cậy tuyệt đối.
Đa chức năng: Tích hợp 6 chế độ đo (F1 đến F6) đáp ứng mọi nhu cầu từ đo tốc độ chu vi đến đo thời gian đi qua.
Ngõ ra linh hoạt: Hỗ trợ cả ngõ ra Transistor (điều khiển) và ngõ ra dòng tuyến tính (truyền tín hiệu về PLC/SCADA).
Thiết kế bền bỉ: Mặt trước đạt chuẩn NEMA4X (tương đương IP66), chống bụi và nước, phù hợp môi trường công nghiệp khắc nghiệt.
Kết nối dễ dàng: Sử dụng terminal block, hỗ trợ nguồn điện dải rộng 100-240VAC.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	K3HB-RPB-L1AT11 AC100-240
Điện áp nguồn	100 to 240 VAC 50/60 Hz
Loại đầu vào	Xung (PNP)
Số chữ số hiển thị	5 chữ số (-19999 đến 99999)
Số ngõ vào sự kiện	5 điểm (tiếp điểm khô/NPN)
Ngõ ra phán đoán	Transistor (NPN open collector), Max 24VDC/50mA
Ngõ ra tuyến tính	0 to 20 mA DC / 4 to 20 mA DC (Sai số ±0.5% FS)
Dải đo xung	0.5 mHz đến 50 kHz
Phương pháp hiển thị	LCD âm (đèn nền LED), 7 đoạn
Tiêu chuẩn bảo vệ	Mặt trước: IP66 (NEMA4X), Mặt sau: IP20
Nhiệt độ hoạt động	-10 đến 55 ℃
Trọng lượng	Khoảng 300 g

Lợi ích khi sử dụng Omron K3HB-RPB-L1AT11

Tối ưu hóa quy trình: Theo dõi chính xác tốc độ sản xuất, giảm thiểu sai sót trong vận hành.
Giảm thời gian dừng máy: Nhờ các ngõ ra phán đoán (HH, H, PASS, L, LL), hệ thống sẽ cảnh báo ngay khi giá trị vượt ngưỡng.
Tiết kiệm chi phí lắp đặt: Tích hợp nhiều chức năng đo trong một thiết bị duy nhất, không cần nhiều bộ chuyển đổi phức tạp.
Độ bền công nghiệp: Giảm thiểu chi phí bảo trì và thay thế nhờ tiêu chuẩn bảo vệ cao của Omron.

Hướng dẫn sử dụng cơ bản

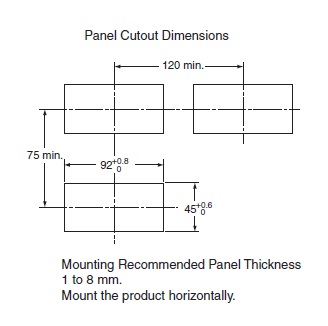

Lắp đặt: Gắn thiết bị vào tủ điện theo kích thước cắt chuẩn, đảm bảo gioăng cao su mặt trước khít để đạt IP66.
Đấu nối: Kết nối nguồn AC 100-240V vào chân nguồn. Đấu nối cảm biến xung PNP vào ngõ vào tương ứng.
Cấu hình: Chọn chức năng đo (F1-F6) phù hợp với mục đích (ví dụ: chọn F1 để đo RPM).
Thiết lập ngưỡng: Cài đặt các giá trị so sánh (SV) để kích hoạt ngõ ra Transistor khi đạt ngưỡng.
Vận hành: Theo dõi giá trị PV trên màn hình và tín hiệu Analog 4-20mA truyền về trung tâm điều khiển.

Sản phẩm sử dụng chung

Cảm biến tiệm cận Omron (Proximity Sensors) loại PNP.
Bộ Encoder quay (Rotary Encoders) của Omron hoặc các hãng tương đương.
Bộ điều khiển lập trình PLC (Omron CP, CJ, NX series) để nhận tín hiệu 4-20mA.
Nút nhấn Reset hoặc công tắc hành trình cho các ngõ vào sự kiện.

Ứng dụng thực tế

Đo tốc độ vòng quay: Giám sát tốc độ motor, trục truyền động trong máy dệt, máy đóng gói.
Đo lưu lượng: Kết nối với cảm biến lưu lượng xung để đo thể tích chất lỏng chảy qua đường ống.
Kiểm tra độ chính xác: Đo tỷ lệ sai số trong các hệ thống truyền động cơ khí chính xác.
Đếm sản phẩm: Tính toán số lượng sản phẩm đi qua băng tải dựa trên xung từ cảm biến.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm K3HB-RPB-L1AT11 dùng cho cảm biến loại nào?
Thiết bị này sử dụng đầu vào xung loại PNP. Bạn cần đảm bảo cảm biến của mình là loại PNP để hoạt động chính xác.

2. Tôi có thể dùng nguồn 220V cho thiết bị này không?
Có, dải điện áp nguồn của sản phẩm là từ 100 đến 240 VAC, nên hoàn toàn tương thích với lưới điện 220V tại Việt Nam.

3. Ngõ ra 4-20mA dùng để làm gì?
Ngõ ra này chuyển đổi giá trị đo được thành tín hiệu dòng điện tương ứng, giúp bạn truyền dữ liệu về PLC hoặc bộ ghi dữ liệu từ xa mà không bị nhiễu.

4. Chế độ IP66 ở mặt trước có nghĩa là gì?
Nghĩa là mặt trước của thiết bị chống bụi hoàn toàn và chống lại các tia nước mạnh từ mọi hướng, rất an toàn trong môi trường xưởng sản xuất.

5. Sự khác biệt giữa 5 ngõ vào sự kiện là gì?
Các ngõ vào này cho phép bạn thực hiện các lệnh như: Reset giá trị, Tạm dừng (Hold), hoặc bù thời gian khởi động tùy theo cấu hình.

6. Thiết bị này có lưu cài đặt khi mất điện không?
Có, sản phẩm sử dụng bộ nhớ EE-PROM, mọi cài đặt của bạn sẽ được lưu lại ngay cả khi ngắt nguồn điện.

7. Độ chính xác của ngõ ra Analog là bao nhiêu?
Sai số của ngõ ra tuyến tính là ±0.5% FS (Full Scale).

8. Tôi có thể đo tốc độ cực thấp được không?
Có, thiết bị hỗ trợ đo từ 0.5 mHz, cho phép đo những chuyển động rất chậm.

9. Sản phẩm có đi kèm phụ kiện lắp đặt không?
Có, sản phẩm bao gồm gioăng chống nước, vít cố định, nắp che terminal và hướng dẫn sử dụng.

10. AUT VN có hỗ trợ cài đặt không?
Có, AUT VN hỗ trợ miễn phí hướng dẫn cài đặt và sử dụng thiết bị cho khách hàng.

11. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron.

12. Làm sao để phân biệt K3HB-RPB-L1AT11 với các model khác?
Bạn hãy kiểm tra mã model trên thân máy. K3HB-RPB-L1AT11 đặc trưng với đầu vào PNP và nguồn AC 100-240V.

Nguồn tham khảo: Omron Industrial Automation
