Giới thiệu về Bộ điều khiển nhiệt độ Omron E5CC-CQ2ASM-002
Trong các hệ thống sản xuất công nghiệp hiện đại, việc kiểm soát nhiệt độ không chỉ dừng lại ở mức "đúng" mà phải đạt đến độ "chính xác tuyệt đối". Đồng hồ nhiệt Omron E5CC-CQ2ASM-002 là giải pháp điều khiển nhiệt độ kỹ thuật số cao cấp thuộc dòng E5CC danh tiếng, được thiết kế để mang lại sự ổn định nhiệt vượt trội cho các quy trình sấy, đúc hoặc nhiệt luyện.
Sản phẩm nổi bật với khả năng xử lý đa tín hiệu và đặc biệt là ngõ ra điều khiển kép độc đáo. Điều này cho phép bạn vừa điều khiển van tuyến tính (qua 4-20mA), vừa đóng ngắt thanh nhiệt (qua SSR) trên cùng một thiết bị. Tại AUT VN, chúng tôi cam kết cung cấp dòng Omron chính hãng, đảm bảo hiệu suất vận hành bền bỉ trong những môi trường công nghiệp khắc nghiệt nhất.
Điểm nổi bật vượt trội của Omron E5CC-CQ2ASM-002
- Công nghệ 2-PID độc quyền: Giúp hệ thống đạt nhiệt độ cài đặt nhanh nhất và triệt tiêu hoàn toàn hiện tượng vọt lố (overshoot), bảo vệ nguyên vật liệu nhạy cảm với nhiệt.
- Ngõ ra điều khiển kép (Dual Output): Đây là tính năng "đáng tiền" nhất. Sự kết hợp giữa dòng điện 4-20mA và điện áp SSR giúp tối ưu hóa việc điều khiển nhiều loại thiết bị chấp hành mà không cần thêm module trung gian.
- Khả năng tương thích cực rộng: Hỗ trợ đa dạng đầu vào từ Can nhiệt (K, J, T, E, L, U, N, R, S, B, C/W, PLII), RTD (Pt100, JPt100), cảm biến hồng ngoại đến tín hiệu Analog (0-10V, 4-20mA).
- Hiển thị sắc nét: Màn hình LED 11 phân đoạn siêu sáng, hiển thị rõ ràng cả giá trị thực tế (PV) và giá trị cài đặt (SV), giúp kỹ thuật viên dễ dàng quan sát ngay cả trong điều kiện thiếu sáng.
- Số hóa quản lý với RS-485: Tích hợp sẵn giao thức truyền thông, giúp kết nối dễ dàng với PLC hoặc máy tính để giám sát dữ liệu tập trung qua mạng Modbus.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết đặc tính |
| Kích thước mặt (Face size) | Chuẩn DIN 48 x 48 mm |
| Nguồn cấp (Power Supply) | 100 - 240 VAC (50/60 Hz) |
| Loại đầu vào (Input Type) | Can nhiệt (K, J, T, E, L, U, N, R, S, B, C/W, PLII), RTD (Pt100, JPt100), Cảm biến hồng ngoại, Analog (4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V) |
| Ngõ ra 1 (Control Output 1) | Dòng điện tuyến tính (4-20 mA DC / 0-20 mA DC) |
| Ngõ ra 2 (Control Output 2) | Điện áp điều khiển SSR (12 VDC ±20%, PNP) |
| Ngõ ra phụ (Auxiliary Output) | 2 Relay (SPST-NO, 250 VAC, 3 A) |
| Phương pháp điều khiển | ON/OFF hoặc 2-PID (hỗ trợ Auto-tuning) |
| Truyền thông (Communication) | RS-485 (2 dây, bán song công) |
| Chu kỳ lấy mẫu (Sampling Period) | 50 ms |
| Tiêu chuẩn bảo vệ | Mặt trước: IP66, Thân sau: IP20 |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi đầu tư Omron E5CC-CQ2ASM-002 cho doanh nghiệp
- Nâng cao chất lượng sản phẩm: Kiểm soát nhiệt độ chuẩn xác giúp sản phẩm đầu ra luôn đồng nhất, giảm tối đa tỷ lệ phế phẩm do sai lệch nhiệt độ.
- Tối ưu hóa chi phí vận hành: Tính năng Auto-tuning giúp giảm thời gian cài đặt máy và tiết kiệm năng lượng tiêu thụ nhờ điều khiển PID thông minh.
- Độ bền công nghiệp cao: Linh kiện Nhật Bản chống nhiễu điện từ tốt, hoạt động ổn định ngay cả trong môi trường nhà máy rung lắc hoặc bụi bẩn.
- An toàn hệ thống: Tính năng cảnh báo lỗi cảm biến và lỗi SSR giúp ngăn ngừa các sự cố cháy nổ do mất kiểm soát nhiệt.
Hướng dẫn cài đặt và sử dụng nhanh (How-to)

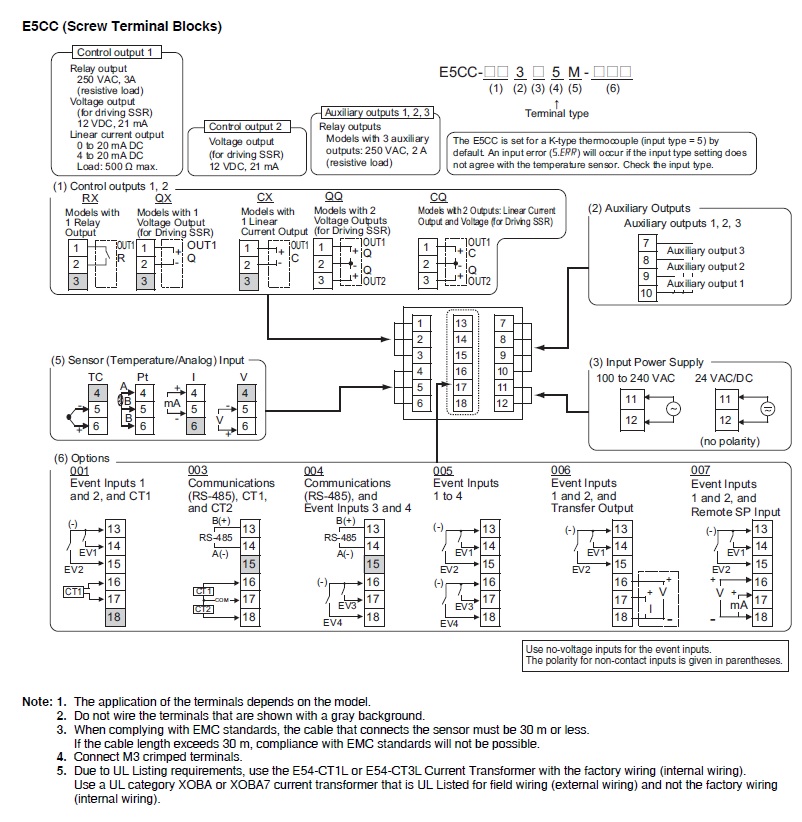

- Bước 1 - Đấu nối: Cấp nguồn 100-240VAC vào chân nguồn. Kết nối can nhiệt/cảm biến vào các chân Input tương ứng. Kết nối ngõ ra 4-20mA và SSR đến thiết bị chấp hành.
- Bước 2 - Cấu hình Input: Vào menu
Parameter, tìm mục Input Type và chọn đúng loại cảm biến bạn đang dùng (ví dụ: Type K hoặc Pt100).
- Bước 3 - Cài đặt nhiệt độ (SV): Sử dụng các phím mũi tên trên mặt thiết bị để nhập giá trị nhiệt độ mục tiêu mà bạn muốn duy trì.
- Bước 4 - Kích hoạt Auto-tuning: Để thiết bị tự tối ưu, hãy tìm mục
AT trong menu cài đặt và chuyển sang ON. Chờ thiết bị hoàn tất chu kỳ đo để có thông số PID hoàn hảo.
Sản phẩm kết hợp hoàn hảo (isRelatedTo)
Để hệ thống vận hành tối ưu, bạn nên sử dụng kèm với các thiết bị sau:
- Relay bán dẫn (SSR) Omron: Các dòng G3NA, G3NB để đóng ngắt thanh nhiệt nhanh và bền.
- Cảm biến nhiệt độ: Can nhiệt loại K, J hoặc RTD Pt100 chính hãng để đảm bảo độ nhạy cao nhất.
- Cáp cấu hình: USB Serial E58-CIFQ2 để cài đặt thông số nhanh qua máy tính.
- Phụ kiện lắp đặt: Adapter DIN Rail giúp cố định thiết bị chắc chắn trong tủ điện.
Ứng dụng thực tế của sản phẩm (PropertyValue)
- Ngành nhựa: Điều khiển nhiệt độ máy ép nhựa, máy đùn, máy thổi chai.
- Ngành thực phẩm: Lò sấy công nghiệp, tủ ấp trứng, máy đóng gói hút chân không.
- Sản xuất điện tử: Lò hàn reflow, máy sấy linh kiện SMD, kiểm soát nhiệt máy ép nhiệt.
- Hóa chất & Dược phẩm: Kiểm soát nhiệt độ bể phản ứng, nồi chưng cất và hệ thống trao đổi nhiệt.
Câu hỏi thường gặp (FAQ)
1. Omron E5CC-CQ2ASM-002 khác gì so với các dòng E5CC thông thường?
Sự khác biệt lớn nhất là khả năng ngõ ra kép: vừa có dòng tuyến tính 4-20mA để điều khiển van, vừa có ngõ ra điện áp 12VDC để điều khiển SSR, giúp linh hoạt tối đa trong ứng dụng.
2. Tôi có thể dùng thiết bị này để điều khiển làm mát (cooling) không?
Hoàn toàn được. Thiết bị cho phép cấu hình linh hoạt giữa chế độ sưởi (heating) và làm mát (cooling).
3. Làm sao để kết nối đồng hồ nhiệt này với PLC?
Bạn sử dụng cổng RS-485 tích hợp sẵn, giao thức Modbus RTU để truyền dữ liệu về PLC hoặc hệ thống SCADA.
4. Chế độ Auto-tuning có thực sự cần thiết không?
Rất cần thiết. Nó giúp thiết bị tự tính toán các thông số P, I, D dựa trên đặc tính nhiệt thực tế của hệ thống, giúp bạn không cần phải là chuyên gia về PID vẫn có thể vận hành chuẩn.
5. Thiết bị có chống nước không?
Mặt trước thiết bị đạt chuẩn IP66, giúp chống bụi và chống tia nước mạnh, rất phù hợp môi trường công nghiệp.
6. Tôi muốn dùng cảm biến Pt100 thì cài đặt thế nào?
Bạn chỉ cần vào menu Parameter -> Input Type và chọn Pt100. Thiết bị sẽ tự động cấu hình lại để đọc đúng tín hiệu.
7. Ngõ ra 4-20mA dùng cho thiết bị gì?
Thường dùng để điều khiển các van điều tiết lưu lượng (Control Valve), biến tần hoặc các bộ khuếch đại công suất cần tín hiệu analog.
8. Kích thước 48x48mm có dễ thay thế không?
Đây là kích thước DIN chuẩn quốc tế, rất phổ biến nên bạn có thể dễ dàng lắp đặt hoặc thay thế cho các dòng cũ.
9. Sản phẩm có được bảo hành tại AUT VN không?
Có, tất cả sản phẩm Omron tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất.
10. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Chúng tôi hỗ trợ miễn phí hướng dẫn đấu nối và cài đặt thông số từ xa qua Zalo hoặc điện thoại cho khách hàng.
Nguồn tham khảo: Omron Industrial Automation
