Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX0DSM-000 | Nguồn 24V, Ngõ Ra SSR, PID Siêu Chính Xác

Mã sản phẩm: E5CC-QX0DSM-000
Nguồn cấp: Linh hoạt 24 VAC / 24 VDC
Ngõ ra: Điện áp điều khiển SSR (Voltage Output) giúp đóng ngắt nhanh, độ bền cao
Công nghệ: Điều khiển PID 2-way thông minh với chức năng Auto-tuning tự động
Đầu vào: Đa dạng (Thermocouple, Pt100, Analog 4-20mA/0-10V)
Kích thước: Chuẩn DIN 48 x 48 mm, màn hình LED hiển thị sắc nét

nhà chế tạo: Omron

SKU: E5CC-QX0DSM-000

Tải xuống mẫu

Giá cũ: 6.363.000 ₫

Giá bán: 5.090.400 ₫

Số lượng:

Giới thiệu Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX0DSM-000

Bộ điều khiển nhiệt độ Omron E5CC-QX0DSM-000 là dòng sản phẩm cao cấp thuộc series E5CC nổi tiếng toàn cầu của Omron. Thiết bị được thiết kế chuyên dụng để kiểm soát nhiệt độ với độ chính xác cực cao, đáp ứng các tiêu chuẩn khắt khe nhất trong môi trường công nghiệp hiện đại. Với khả năng điều khiển PID thông minh và ngõ ra điện áp dành riêng cho SSR, sản phẩm này là giải pháp hoàn hảo để duy trì sự ổn định nhiệt, giảm thiểu sai số và tối ưu hóa hiệu suất cho các quy trình sản xuất tự động hóa tại AUT VN.

Điểm nổi bật của Omron E5CC-QX0DSM-000

Thuật toán PID tiên tiến: Tích hợp khả năng tự động tối ưu hóa (Auto-tuning) giúp thiết bị tự tìm ra thông số điều khiển phù hợp nhất với hệ thống, loại bỏ hoàn toàn hiện tượng vọt lố nhiệt (overshoot).
Ngõ ra SSR chuyên dụng: Ngõ ra điện áp (12 VDC) cho phép điều khiển trực tiếp các Relay bán dẫn (SSR) với tần số đóng ngắt cực cao, vận hành êm ái và không gây tia lửa điện, tăng tuổi thọ cho hệ thống.
Khả năng tương thích rộng: Hỗ trợ đa dạng các loại cảm biến từ Can nhiệt (K, J, T, E, L, U, N, R, S, B, C/W, PLII), Pt100 cho đến các tín hiệu Analog (4-20mA, 0-10V).
Thiết kế tối ưu: Màn hình LED 11 phân đoạn với độ tương phản cao giúp người vận hành dễ dàng quan sát giá trị thực tế (PV) và giá trị cài đặt (SV) ngay cả trong điều kiện ánh sáng yếu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết

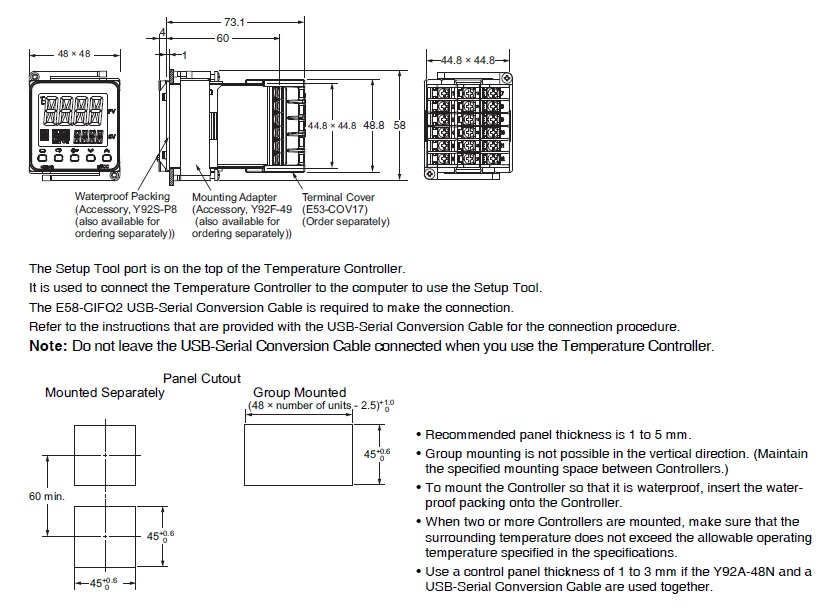

Kích thước mặt trước	Chuẩn DIN 48 x 48 mm
Nguồn cấp điện	24 VAC (50/60 Hz) hoặc 24 VDC
Công suất tiêu thụ	Tối đa 1.6 W (24 VDC) / 3.1 VA (24 VAC)
Loại đầu vào (Input)	Can nhiệt (K, J, T, E, L, U, N, R, S, B, C/W, PLII); Pt100, JPt100; Analog (4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V)
Phương pháp điều khiển	ON/OFF hoặc 2-PID (Hỗ trợ Auto-tuning)
Ngõ ra điều khiển 1	Điện áp điều khiển SSR (12 VDC ±20%, Max 21 mA, PNP)
Chu kỳ lấy mẫu	50 ms
Số điểm cài đặt (SP)	Lên đến 8 điểm (từ SP0 đến SP7)
Tiêu chuẩn bảo vệ	Mặt trước: IP66, Vỏ sau: IP20
Trọng lượng	Khoảng 120g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi lựa chọn sản phẩm tại AUT VN

Tiết kiệm năng lượng: Kiểm soát nhiệt độ chính xác giúp giảm tiêu hao điện năng và tránh lãng phí nguyên liệu do lỗi nhiệt.
Độ tin cậy cao: Sản phẩm chuẩn Nhật Bản, vận hành ổn định trong môi trường công nghiệp khắc nghiệt, chống nhiễu điện từ tốt.
Lắp đặt dễ dàng: Kích thước chuẩn DIN giúp thay thế linh hoạt cho các thiết bị cũ mà không cần thay đổi cấu trúc tủ điện.

Hướng dẫn sử dụng và cài đặt (How-to)

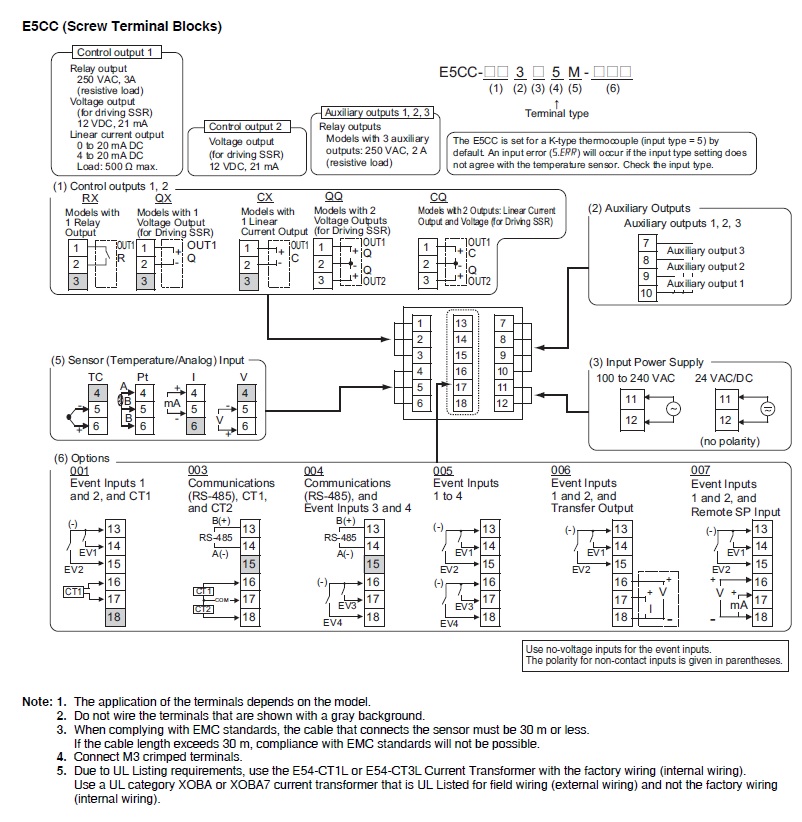

Bước 1 - Đấu nối: Kết nối nguồn 24V vào chân nguồn, kết nối cảm biến nhiệt vào chân Input và ngõ ra SSR vào chân Output (loại PNP).
Bước 2 - Cài đặt Input: Truy cập menu Parameter để chọn đúng loại cảm biến đang sử dụng (Ví dụ: Chọn 'K' nếu dùng can nhiệt loại K).
Bước 3 - Thiết lập nhiệt độ: Sử dụng các phím mũi tên để cài đặt giá trị nhiệt độ mục tiêu (SV).
Bước 4 - Kích hoạt Auto-tuning: Bật chức năng AT để thiết bị tự tính toán các thông số P, I, D tối ưu nhất cho hệ thống của bạn.
Bước 5 - Kiểm tra: Theo dõi sự ổn định của giá trị PV trên màn hình LED để đảm bảo thiết bị đang hoạt động đúng yêu cầu.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Relay bán dẫn (SSR) Omron: Các dòng G3NA, G3NB để nhận tín hiệu điều khiển điện áp từ bộ điều khiển.
Cảm biến nhiệt độ: Can nhiệt loại K, J hoặc đầu dò Pt100 chính hãng để đảm bảo độ chính xác đầu vào.
Cáp cài đặt: Cáp USB E58-CIFQ2 giúp cấu hình thông số nhanh chóng qua máy tính.

Ứng dụng thực tế (PropertyValue)

Ngành nhựa: Điều khiển nhiệt độ máy ép nhựa, máy đùn, lò nhiệt khuôn.
Ngành thực phẩm: Lò nướng công nghiệp, hệ thống sấy, nồi hấp tiệt trùng.
Sản xuất điện tử: Máy hàn reflow, lò sấy linh kiện bán dẫn.
Y tế & Phòng thí nghiệm: Tủ sấy, bể điều nhiệt, thiết bị xét nghiệm.

Câu hỏi thường gặp (FAQ)

1. E5CC-QX0DSM-000 khác gì so với các model ngõ ra Relay?
Model này có ngõ ra điện áp chuyên dụng cho SSR, cho phép đóng ngắt cực nhanh và không có tiếng kêu cơ học, rất bền so với ngõ ra Relay truyền thống.

2. Tôi có thể dùng nguồn 220V cho thiết bị này không?
Không. Model này yêu cầu nguồn cấp 24 VAC hoặc 24 VDC. Vui lòng kiểm tra kỹ nguồn điện trước khi lắp đặt.

3. Thiết bị có hỗ trợ cảm biến Pt100 không?
Có, thiết bị hỗ trợ đầy đủ các loại cảm biến Pt100 và JPt100 thông qua việc cài đặt trong menu.

4. Chức năng Auto-tuning có thực sự cần thiết?
Rất cần thiết. Nó giúp thiết bị tự động tính toán thông số PID, giúp nhiệt độ đạt điểm cài đặt nhanh nhất mà không bị vọt lố.

5. Ngõ ra SSR này là loại PNP hay NPN?
Model này sử dụng ngõ ra điện áp loại PNP (12 VDC).

6. Làm sao để cài đặt nhiệt độ mục tiêu?
Bạn sử dụng các phím điều hướng trên mặt thiết bị để thay đổi giá trị SV (Set Value).

7. Sản phẩm có chống nước không?
Mặt trước đạt chuẩn IP66 giúp chống bụi và tia nước, tuy nhiên phần lắp đặt bên trong tủ điện phải đảm bảo khô ráo.

8. Tôi có thể kết nối thiết bị này với PLC không?
Có, thông qua các ngõ ra điều khiển hoặc nếu bạn sử dụng các model có tích hợp cổng truyền thông.

9. Tại sao nhiệt độ hiển thị không chính xác?
Vui lòng kiểm tra lại loại cảm biến đã được cài đặt trong menu có khớp với cảm biến thực tế hay không.

10. Mua hàng tại AUT VN có được bảo hành không?
Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn Omron.

11. AUT VN có cung cấp CO/CQ không?
Có, chúng tôi cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho khách hàng.

12. Tôi cần hỗ trợ kỹ thuật thì liên hệ thế nào?
Bạn có thể liên hệ Zalo/Hotline 0968.053.025 để được đội ngũ kỹ thuật của AUT VN hỗ trợ miễn phí.
