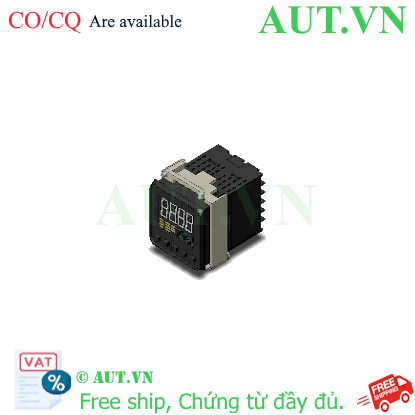

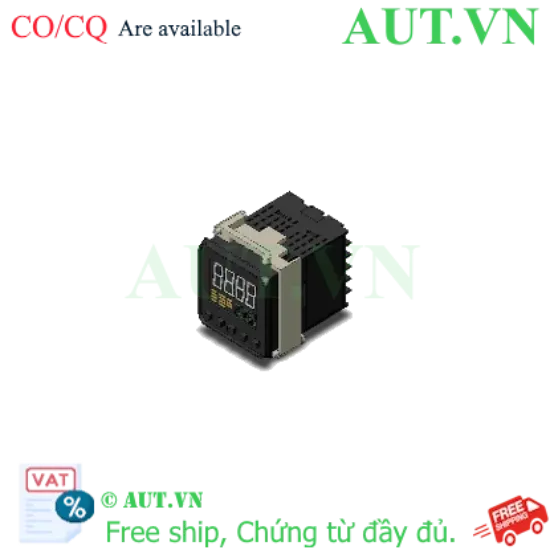

Đồng hồ nhiệt Omron E5CC-QX2ASM-002 | PID Chính Xác, Ngõ Ra SSR, RS-485

Model: Omron E5CC-QX2ASM-002 (Kích thước chuẩn 48x48mm)
Công nghệ: Điều khiển 2-PID tiên tiến, tự động hóa Auto-tuning chống vọt lố nhiệt
Ngõ ra: Điện áp điều khiển SSR (12VDC) - Đóng ngắt siêu tốc, tăng tuổi thọ thiết bị
Kết nối: Tích hợp RS-485 (Modbus RTU) hỗ trợ giám sát từ xa qua PLC/PC
Đầu vào: Đa năng (Thermocouple, Pt100, Analog 4-20mA/0-10V)
Độ bền: Tiêu chuẩn IP66 chống bụi và tia nước mạnh, hoạt động bền bỉ

nhà chế tạo: Omron

SKU: E5CC-QX2ASM-002

Tải xuống mẫu

Giá cũ: 8.631.000 ₫

Giá bán: 6.904.800 ₫

Giới thiệu bộ điều khiển nhiệt độ Omron E5CC-QX2ASM-002 cao cấp

Đồng hồ nhiệt Omron E5CC-QX2ASM-002 là giải pháp kiểm soát nhiệt độ hàng đầu thuộc dòng E5CC danh tiếng của Omron. Được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong tự động hóa công nghiệp, thiết bị này sở hữu khả năng điều khiển 2-PID cực kỳ chính xác, giúp triệt tiêu hoàn toàn hiện tượng vọt lố nhiệt (overshoot), bảo vệ an toàn cho quy trình sản xuất. Với kích thước nhỏ gọn chuẩn DIN 48x48mm và ngõ ra điện áp chuyên dụng cho SSR, E5CC-QX2ASM-002 là lựa chọn tối ưu để nâng cao độ ổn định và kéo dài tuổi thọ cho hệ thống gia nhiệt của bạn.

Điểm nổi bật của Omron E5CC-QX2ASM-002

Độ chính xác vượt trội: Thuật toán 2-PID thông minh giúp duy trì nhiệt độ ở mức ổn định tuyệt đối, cực kỳ quan trọng trong các ngành yêu cầu độ chuẩn xác cao như thực phẩm, điện tử.
Khả năng kết nối thông minh: Tích hợp sẵn cổng truyền thông RS-485 (Modbus RTU), cho phép dễ dàng tích hợp vào hệ thống SCADA hoặc giám sát tập trung qua PLC/PC.
Ngõ ra SSR tối ưu: Thay vì relay cơ học dễ gây tiếng ồn và mòn tiếp điểm, ngõ ra điện áp 12VDC cho phép đóng ngắt với tần suất cực cao, giúp hệ thống vận hành êm ái và bền bỉ.
Giao diện trực quan & Bền bỉ: Màn hình hiển thị sắc nét, mặt trước đạt chuẩn IP66 chống bụi và nước, phù hợp làm việc trong môi trường nhà máy khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E5CC-QX2ASM-002

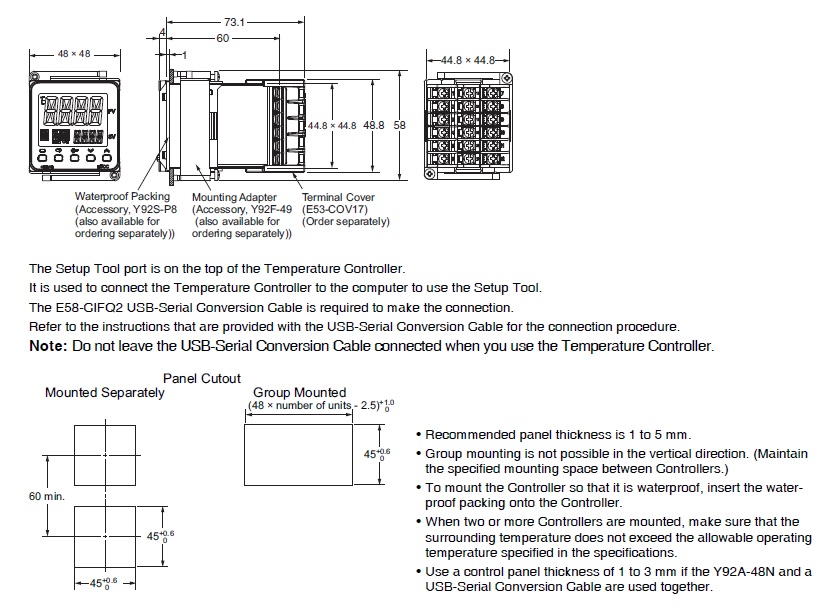

Kích thước lắp đặt	48 x 48 mm (Chuẩn DIN)
Nguồn cấp	100 - 240 VAC (50/60 Hz)
Đầu vào (Input)	Cặp nhiệt điện (K, J, T, E, L, U, N, R, S, B, C/W, PLII); Nhiệt điện trở (Pt100, JPt100); Analog (4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V)
Phương pháp điều khiển	ON/OFF hoặc 2-PID với chức năng tự chỉnh (Auto-tuning)
Ngõ ra chính (Main Output)	Ngõ ra điện áp (SSR Control): 12 VDC ±20%, Dòng tải tối đa 21 mA, PNP
Ngõ ra phụ (Auxiliary Output)	2 tiếp điểm Relay (SPST-NO, 250 VAC, 3 A)
Truyền thông	RS-485 (2 dây, half duplex, Modbus RTU)
Tiêu chuẩn bảo vệ	Mặt trước: IP66, Vỏ sau: IP20

Lợi ích khi đầu tư Omron E5CC-QX2ASM-002

Nâng cao năng suất: Rút ngắn thời gian ổn định nhiệt, giúp dây chuyền vận hành liên tục và hiệu quả hơn.
Tiết kiệm chi phí: Giảm thiểu hư hỏng linh kiện nhờ ngõ ra SSR và khả năng chống chịu môi trường tốt.
Dễ dàng quản lý: Giám sát thông số nhiệt độ từ xa qua RS-485 giúp giảm nhân lực vận hành trực tiếp.

Hướng dẫn sử dụng (How-to)

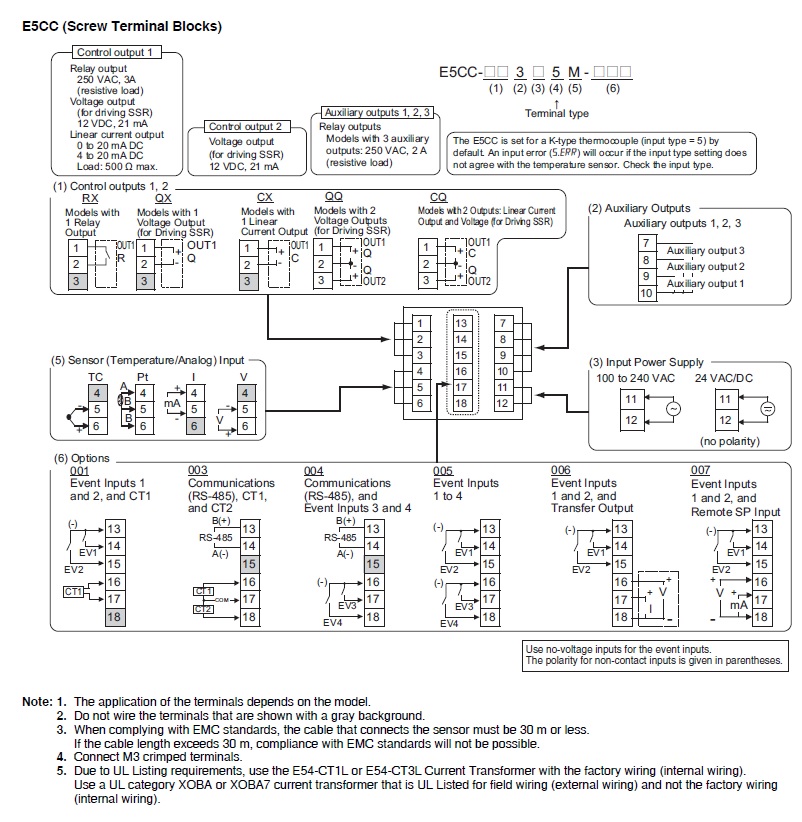

Bước 1: Lắp đặt & Đấu nối: Lắp thiết bị vào tủ điện chuẩn 48x48. Kết nối nguồn 100-240VAC và cảm biến nhiệt độ tương ứng vào các chân Input theo sơ đồ đấu nối.
Bước 2: Kết nối ngõ ra: Đấu nối chân ngõ ra điện áp (12VDC) của đồng hồ tới chân điều khiển (Input) của bộ SSR (Solid State Relay).
Bước 3: Thiết lập thông số: Sử dụng phím điều hướng để cài đặt giá trị nhiệt độ mục tiêu (SV) và các thông số đầu vào (Input Type).
Bước 4: Chạy Auto-tuning: Kích hoạt tính năng Auto-tuning để thiết bị tự học đặc tính nhiệt của hệ thống, giúp đạt độ chính xác PID tối ưu mà không cần cài đặt thủ công phức tạp.
Bước 5: Vận hành: Kiểm tra giá trị PV (nhiệt độ thực tế) trên màn hình và theo dõi quá trình ổn định nhiệt của hệ thống.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống đạt hiệu quả cao nhất, quý khách nên kết hợp với:

Bộ điều khiển bán dẫn (SSR): Giúp đóng ngắt tải nhiệt cực nhanh và không gây tiếng ồn.
Cảm biến nhiệt độ: Các dòng Pt100 hoặc Thermocouple chính hãng Omron.
Cáp giao tiếp: Cáp E58-CIFQ2 để cấu hình thông số chuyên sâu qua máy tính.

Ứng dụng thực tế (Application)

Sản xuất nhựa: Kiểm soát nhiệt máy ép nhựa, máy đùn nhiệt độ cao.
Ngành thực phẩm: Hệ thống lò sấy, nồi tiệt trùng, máy đóng gói yêu cầu nhiệt chuẩn.
Điện tử: Lò hàn reflow, máy sấy linh kiện nhạy cảm với nhiệt.
Hóa chất: Kiểm soát nhiệt độ bể phản ứng, bình chưng cất hóa chất.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn model E5CC-QX2ASM-002 thay vì dùng Relay cơ?
Model này dùng ngõ ra điện áp cho SSR, giúp đóng ngắt cực nhanh và không bị mòn tiếp điểm, cực kỳ quan trọng khi cần duy trì nhiệt độ ổn định ở mức sai số thấp nhất.

2. Thiết bị này có thể điều khiển cả chế độ sưởi và làm mát không?
Có, bạn có thể cấu hình trong cài đặt để thiết bị chuyển đổi linh hoạt giữa chế độ Heating (Sưởi) và Cooling (Làm mát).

3. Tôi có thể kết nối đồng hồ này với phần mềm trên máy tính không?
Hoàn toàn được nhờ cổng RS-485 tích hợp giao thức Modbus RTU rất phổ biến, giúp quản lý dữ liệu dễ dàng.

4. Chức năng Auto-tuning hoạt động như thế nào?
Nó sẽ tự động đo lường độ trễ và đặc tính nhiệt của hệ thống để tính toán ra các thông số P, I, D chuẩn xác nhất mà không cần kỹ sư can thiệp thủ công.

5. Độ bền của thiết bị trong môi trường ẩm ướt ra sao?
Mặt trước của sản phẩm đạt tiêu chuẩn IP66, giúp chống bụi và tia nước bắn trực tiếp, cực bền trong môi trường nhà máy.

6. Tôi cần lưu ý gì khi đấu nối nguồn điện?
Hãy đảm bảo nguồn cấp nằm trong dải 100-240VAC và đấu đúng cực để tránh hư hỏng thiết bị ngay khi khởi động.

7. Model này có hỗ trợ cảm biến Pt100 không?
Có, thiết bị hỗ trợ đa dạng đầu vào bao gồm cả Pt100 và các loại cặp nhiệt điện (Thermocouple) phổ biến nhất hiện nay.

8. Tôi có thể mua hàng chính hãng tại AUT VN không?
Chắc chắn rồi, AUT VN cam kết cung cấp Omron chính hãng 100% với đầy đủ CO/CQ và chế độ bảo hành lâu dài.

9. Ngõ ra SSR 12VDC có thể điều khiển trực tiếp tải điện trở lớn không?
Không, ngõ ra này là tín hiệu điều khiển, bạn cần kết nối qua bộ SSR để điều khiển tải công suất lớn.

10. Kích thước 48x48mm có phù hợp với tủ điện tiêu chuẩn không?
Có, đây là kích thước chuẩn DIN phổ biến nhất, rất dễ dàng để thay thế hoặc lắp mới vào các tủ điện công nghiệp hiện có.

Nguồn tham khảo: Omron Industrial Automation
