Giới thiệu về Bộ điều khiển nhiệt độ Omron E5CC-QX2ASM-003
Trong các hệ thống sản xuất công nghiệp đòi hỏi độ chính xác cực cao, việc duy trì sự ổn định của nhiệt độ là yếu tố tiên quyết để đảm bảo chất lượng thành phẩm. Đồng hồ nhiệt Omron E5CC-QX2ASM-003 chính là giải pháp công nghệ hàng đầu từ Nhật Bản, kết hợp hoàn hảo giữa kích thước nhỏ gọn chuẩn DIN 48x48 và thuật toán xử lý 2-PID mạnh mẽ. Thiết bị đóng vai trò như một "bộ não" điều khiển, giúp loại bỏ triệt để hiện tượng vọt lố (overshoot), đảm bảo hệ thống gia nhiệt luôn vận hành tại điểm cài đặt một cách mượt mà và chính xác nhất.
Điểm nổi bật của Omron E5CC-QX2ASM-003
- Công nghệ PID 2-way siêu chính xác: Thuật toán tiên tiến giúp kiểm soát nhiệt độ cực kỳ ổn định, giảm thiểu tối đa sai số so với các dòng ON/OFF thông thường.
- Ngõ ra SSR (Voltage Output): Thiết kế ngõ ra điện áp cho phép điều khiển Relay bán dẫn (SSR) với tần suất đóng ngắt siêu nhanh, giúp tăng tuổi thọ thanh nhiệt và vận hành không tiếng ồn.
- Chức năng Auto-tuning thông minh: Tự động tính toán và tối ưu hóa các thông số P, I, D dựa trên đặc tính tải nhiệt thực tế, giúp người dùng tiết kiệm thời gian cài đặt thủ công.
- Khả năng số hóa (RS-485): Tích hợp chuẩn truyền thông RS-485 (Modbus) cho phép kết nối đồng bộ với hệ thống quản lý trung tâm như PLC, HMI hoặc máy tính để giám sát dữ liệu thời gian thực.
- Độ bền chuẩn công nghiệp: Mặt trước đạt tiêu chuẩn IP66 chống bụi và nước, đảm bảo hoạt động bền bỉ trong các môi trường nhà máy khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết kỹ thuật |
| Kích thước lắp đặt |
Chuẩn DIN 48 x 48 mm |
| Điện áp nguồn cấp |
100 - 240 VAC (50/60 Hz) |
| Loại đầu vào (Input) |
Cặp nhiệt điện (Thermocouple) |
K, J, T, E, L, U, N, R, S, B, C/W, PLII |
| Nhiệt điện trở (RTD) |
Pt100, JPt100 |
| Tín hiệu Analog |
4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V |
| Phương pháp điều khiển |
ON/OFF hoặc 2-PID (Hỗ trợ Auto-tuning) |
| Ngõ ra điều khiển chính |
Ngõ ra điện áp (Voltage output) cho SSR (12 VDC ±20%) |
| Ngõ ra phụ (Auxiliary) |
2 điểm Relay (SPST-NO, 250 VAC, 3 A) |
| Giao tiếp truyền thông |
RS-485 (2 dây, half duplex) |
| Chu kỳ lấy mẫu (Sampling Period) |
50 ms |
| Tiêu chuẩn bảo vệ |
Mặt trước: IP66 / Thân sau: IP20 |
Lợi ích vượt trội khi sử dụng Omron E5CC-QX2ASM-003
- Tối ưu chất lượng sản phẩm: Duy trì nhiệt độ chuẩn xác giúp loại bỏ các sản phẩm lỗi do nhiệt không đều, đặc biệt quan trọng trong ngành thực phẩm và dược phẩm.
- Tiết kiệm điện năng: Thuật toán PID giúp điều tiết công suất gia nhiệt vừa đủ, tránh lãng phí điện năng do quá nhiệt.
- Giảm chi phí bảo trì: Sử dụng ngõ ra SSR giúp giảm thiểu mòn tiếp điểm cơ học, kéo dài tuổi thọ hệ thống gia nhiệt.
- An toàn tuyệt đối: Chức năng cảnh báo đứt thanh nhiệt (Heater Burnout) giúp phát hiện sự cố ngay lập tức, ngăn ngừa rủi ro cháy nổ hoặc hư hỏng dây chuyền.
Hướng dẫn lắp đặt và vận hành (How-to)

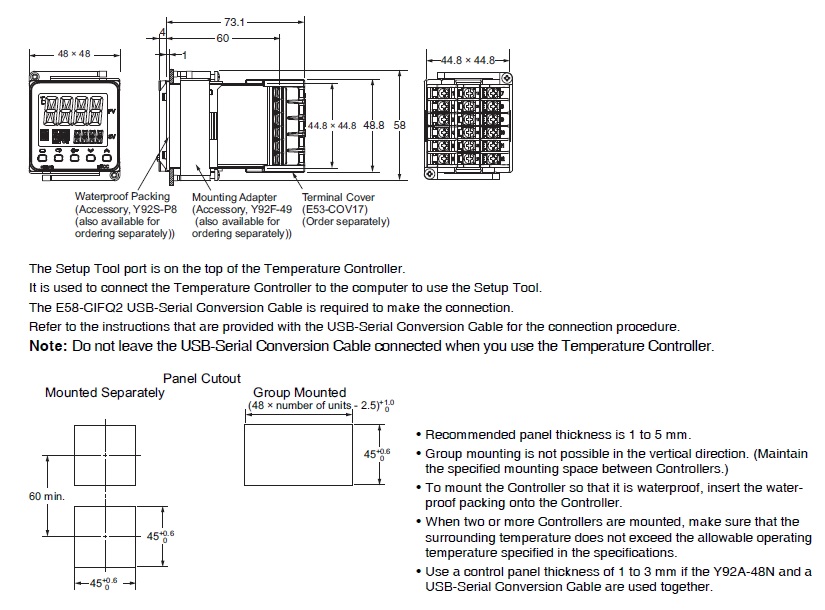

- Bước 1 - Lắp đặt cơ khí: Khoét lỗ trên mặt tủ điện theo chuẩn DIN 48x48. Đưa thiết bị vào và siết chặt kẹp giữ, đảm bảo gioăng cao su ôm khít để đạt tiêu chuẩn IP66.

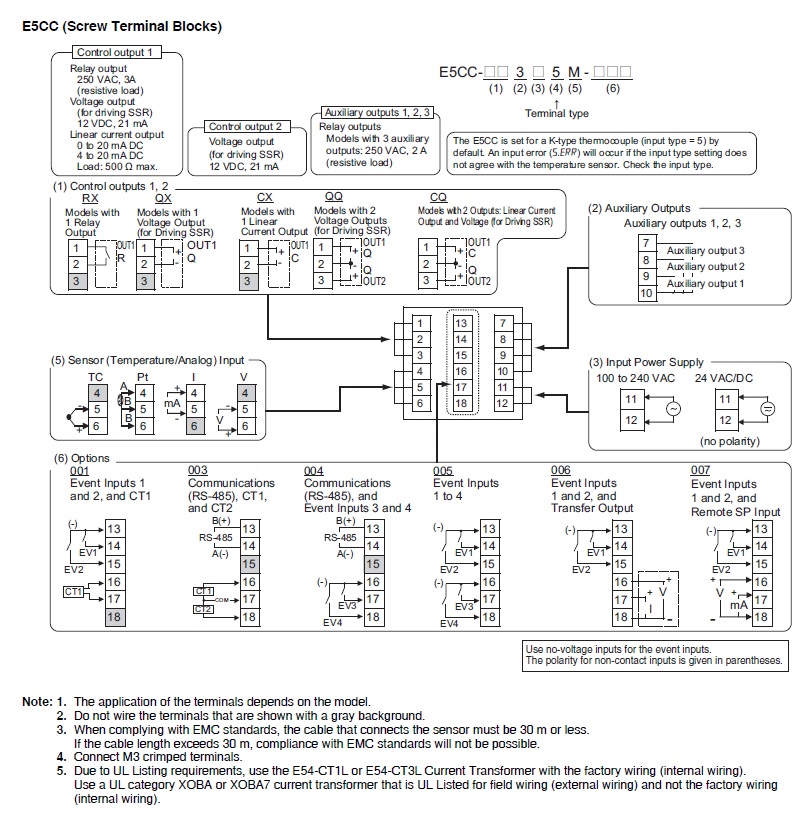

- Bước 2 - Đấu nối điện: Kết nối nguồn cấp 100-240VAC vào các chân nguồn. Đấu nối đầu dò cảm biến (Thermocouple/Pt100) vào các chân input tương ứng. Nối ngõ ra Voltage (12 VDC) vào chân điều khiển của SSR.
- Bước 3 - Cài đặt thông số: Sử dụng các phím điều hướng trên mặt thiết bị để cài đặt nhiệt độ mục tiêu (Set Point - SP).
- Bước 4 - Chạy Auto-tuning (AT): Truy cập menu cài đặt, chọn chức năng AT và bắt đầu. Thiết bị sẽ tự động thực hiện chu trình thử nghiệm để tìm ra thông số PID tối ưu cho lò/máy của bạn.
- Bước 5 - Giám sát: Theo dõi nhiệt độ hiện tại (PV) trên màn hình LED sắc nét. Nếu có kết nối RS-485, hãy sử dụng phần mềm để giám sát biểu đồ nhiệt độ từ xa.
Hệ sinh thái sản phẩm đi kèm (isRelatedTo)
Để hệ thống vận hành hoàn hảo, quý khách nên kết hợp cùng các thiết bị sau:
- Relay bán dẫn (SSR): Omron G3NA hoặc G3NB (Bắt buộc để nhận tín hiệu Voltage từ E5CC).
- Cảm biến nhiệt độ chính hãng: Cặp nhiệt điện loại K, J hoặc cảm biến Pt100 của Omron.
- Cáp cấu hình: Omron E58-CIFQ2 dùng để cài đặt chuyên sâu qua máy tính.
Ứng dụng thực tế (Application)
- Ngành nhựa: Kiểm soát nhiệt độ khuôn, vòi phun, máy ép nhựa và máy thổi chai.
- Ngành thực phẩm: Lò sấy, tủ ấp, máy đóng gói và hệ thống tiệt trùng.
- Ngành điện tử: Lò hàn Reflow, máy sấy linh kiện bán dẫn.
- Ngành y tế: Tủ ấm, nồi hấp tiệt trùng, máy phân tích mẫu.
Câu hỏi thường gặp (FAQ)
1. Model E5CC-QX2ASM-003 khác gì so với các dòng ngõ ra Relay?
Khác biệt lớn nhất là ngõ ra Voltage dùng cho SSR cho phép đóng ngắt với tần suất cực cao, giúp nhiệt độ ổn định hơn và không gây mòn tiếp điểm như relay cơ.
2. Tôi có thể dùng cảm biến Pt100 cho thiết bị này không?
Hoàn toàn được. Thiết bị hỗ trợ đa dạng đầu vào bao gồm cả Thermocouple và RTD (Pt100, JPt100). Bạn chỉ cần chọn đúng kiểu đầu vào trong cài đặt.
3. Chức năng Auto-tuning có thực sự cần thiết?
Rất cần thiết. Thay vì phải tính toán thủ công các thông số P, I, D phức tạp, Auto-tuning sẽ tự động làm việc đó, giúp hệ thống đạt trạng thái ổn định nhanh nhất.
4. Làm sao để kết nối bộ điều khiển này với máy tính?
Bạn cần sử dụng cổng truyền thông RS-485 và cáp cấu hình chuyên dụng để giám sát dữ liệu qua giao thức Modbus.
5. Thiết bị có bảo vệ khi thanh nhiệt bị hỏng không?
Có, tính năng Heater Burnout Detection sẽ cảnh báo ngay khi phát hiện sự cố đứt thanh nhiệt để tránh gián đoạn sản xuất.
6. Tại sao màn hình hiển thị lỗi S.ERR?
Mã lỗi này thường báo hiệu lỗi cảm biến. Bạn nên kiểm tra lại dây dẫn cảm biến hoặc xem cảm biến có bị đứt/ngắn mạch không.
7. Tôi có thể lắp đặt thiết bị này ở môi trường ẩm ướt không?
Mặt trước thiết bị đạt chuẩn IP66, chống bụi và tia nước mạnh, rất phù hợp cho môi trường công nghiệp. Tuy nhiên, phần thân sau cần được lắp trong tủ điện kín.
8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) cho tất cả sản phẩm Omron chính hãng.
9. Tôi có cần mua thêm bộ nguồn riêng cho thiết bị không?
Không, thiết bị hỗ trợ dải nguồn rộng 100-240 VAC, bạn có thể đấu nối trực tiếp vào nguồn điện công nghiệp thông dụng.
10. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. AUT VN hỗ trợ kỹ thuật tận tình trong suốt quá trình sử dụng.
Nguồn tham khảo: Omron Industrial Automation
