Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX2ASM-004 - PID Chính Xác, Ngõ Ra SSR, RS-485 (48x48mm)

Model: E5CC-QX2ASM-004 (Thương hiệu Omron Nhật Bản)

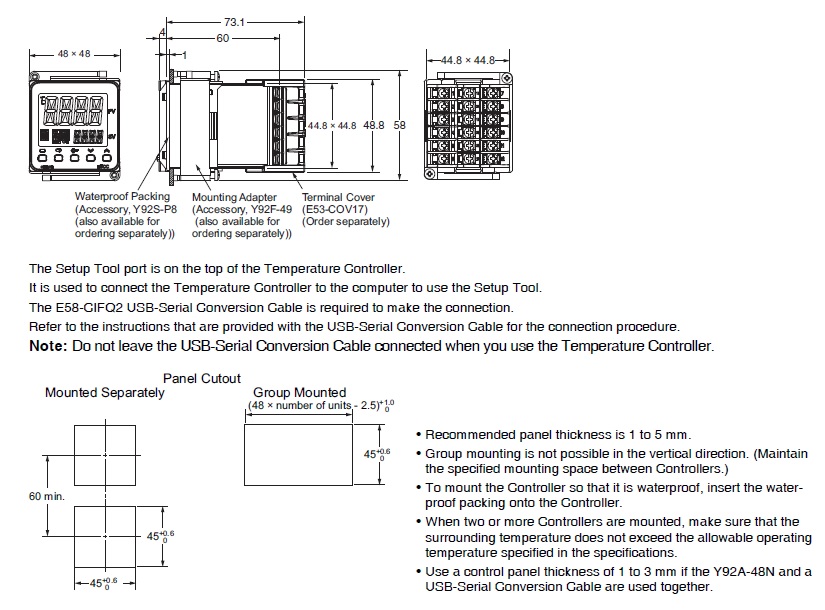

Kích thước: Chuẩn DIN 48 x 48 mm, dễ dàng lắp đặt
Điều khiển: Thuật toán PID & ON/OFF với Auto-tuning tối ưu nhiệt độ
Ngõ ra: Điện áp chuyên dụng cho SSR (12 VDC), tăng tuổi thọ hệ thống
Truyền thông: Tích hợp RS-485 (Modbus), giám sát từ xa qua PLC/SCADA
Đầu vào: Đa năng (Thermocouple, Pt100, 4-20mA, 0-10V...)

nhà chế tạo: Omron

SKU: E5CC-QX2ASM-004

Tải xuống mẫu

Giá cũ: 12.268.650 ₫

Giá bán: 9.814.920 ₫

Số lượng:

Đồng hồ nhiệt Omron E5CC-QX2ASM-004: Giải Pháp Kiểm Soát Nhiệt Độ Công Nghiệp Chính Xác

Trong các hệ thống sản xuất hiện đại, việc duy trì nhiệt độ ổn định là yếu tố then chốt quyết định chất lượng sản phẩm. Bộ điều khiển nhiệt độ Omron E5CC-QX2ASM-004 không chỉ đơn thuần là một thiết bị hiển thị, mà là một giải pháp điều khiển PID thông minh, giúp loại bỏ sai số, chống vọt lố và tối ưu hóa hiệu suất năng lượng cho doanh nghiệp.

Điểm nổi bật của Omron E5CC-QX2ASM-004

Thuật toán PID tiên tiến: Khả năng tự tối ưu hóa (Auto-tuning) giúp thiết bị tự tính toán thông số P, I, D phù hợp với đặc tính nhiệt của lò, đảm bảo nhiệt độ đạt mức cài đặt nhanh nhất và ổn định nhất.
Ngõ ra SSR tối ưu: Sử dụng ngõ ra điện áp 12VDC điều khiển trực tiếp Relay bán dẫn (SSR), loại bỏ hoàn toàn hiện tượng đánh lửa và mòn tiếp điểm như relay cơ, kéo dài tuổi thọ thiết bị.
Kết nối số hóa RS-485: Tích hợp truyền thông RS-485 cho phép kết nối đồng bộ với PLC, hệ thống SCADA hoặc máy tính, giúp quản lý tập trung và điều chỉnh thông số từ xa.
Độ tương thích tuyệt đối: Hỗ trợ hầu hết các loại cảm biến phổ biến như K, J, Pt100 và các tín hiệu analog (4-20mA, 0-10V), đáp ứng mọi yêu cầu kỹ thuật khắt khe.
Thiết kế bền bỉ: Chuẩn DIN 48x48mm phổ biến toàn cầu, mặt trước đạt chuẩn IP66 chống bụi và nước, phù hợp môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Omron E5CC-QX2ASM-004
Kích thước mặt	DIN 48 x 48 mm
Nguồn điện cấp	100 to 240 VAC (50/60 Hz)
Loại đầu vào (Input)	Cặp nhiệt điện (K, J, T, E, L, U, N, R, S, B, C/W, PLII), Điện trở bạch kim (Pt100, JPt100), Tín hiệu Analog (4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V)
Ngõ ra điều khiển chính	Ngõ ra điện áp cho SSR (12 VDC ±20%)
Ngõ ra phụ (Auxiliary)	2 điểm Relay SPST-NO (250 VAC, 3 A)
Phương pháp điều khiển	ON/OFF hoặc 2-PID (có chức năng Auto-tuning)
Truyền thông	RS-485 (2 dây, bán song công / Half duplex)
Thời gian lấy mẫu	50 ms
Chuẩn bảo vệ	Mặt trước: IP66, Thân sau: IP20

Lợi ích khi lựa chọn Omron E5CC-QX2ASM-004

Đảm bảo chất lượng đồng nhất: Duy trì nhiệt độ chính xác tuyệt đối, loại bỏ sai sót trong quy trình nhiệt, giảm tỷ lệ sản phẩm lỗi.
Tiết kiệm chi phí vận hành: Việc kết hợp với SSR giúp giảm thiểu chi phí thay thế linh kiện định kỳ và giảm tiêu hao năng lượng.
Lắp đặt nhanh chóng: Kích thước chuẩn DIN giúp thay thế các dòng đồng hồ cũ một cách dễ dàng mà không cần can thiệp sâu vào kết cấu tủ điện.
Vận hành trực quan: Màn hình LED 11 phân đoạn siêu rõ nét, thao tác cài đặt đơn giản thông qua hệ thống phím bấm tối ưu.

Hướng dẫn cài đặt và sử dụng (How-to)

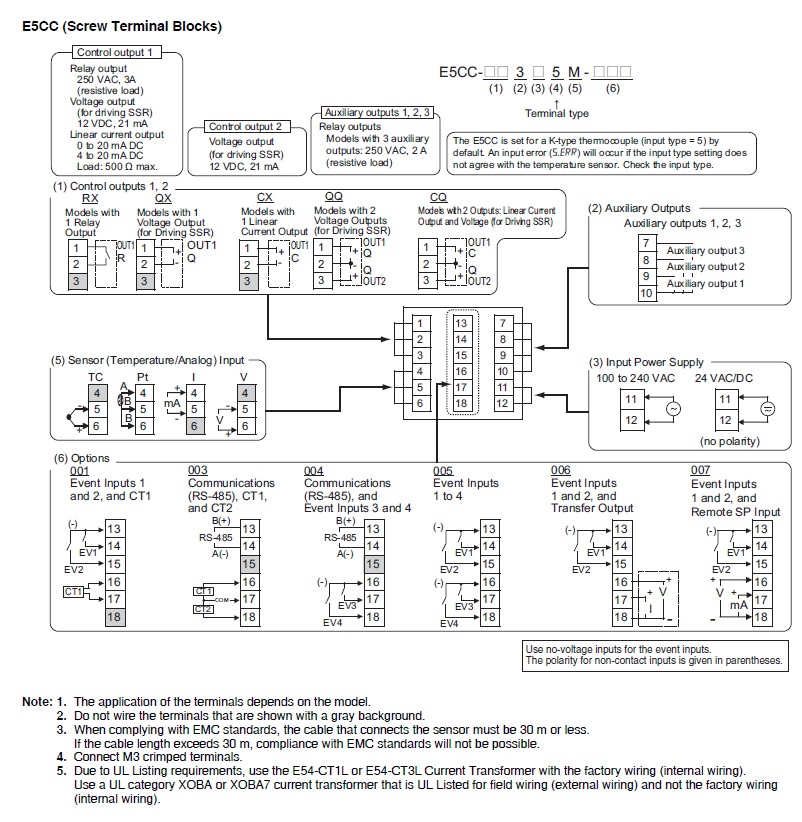

Bước 1: Đấu nối vật lý: Kết nối nguồn 100-240VAC vào chân nguồn, kết nối cảm biến (ví dụ Pt100) vào chân Input và kết nối ngõ ra điều khiển với SSR.
Bước 2: Cài đặt loại cảm biến: Truy cập Menu cài đặt $\rightarrow$ Chọn đúng loại cảm biến đang sử dụng (Input Type) để thiết bị đọc giá trị chính xác.
Bước 3: Thiết lập giá trị đặt (SV): Nhấn phím điều chỉnh để cài đặt nhiệt độ mong muốn cho hệ thống.
Bước 4: Kích hoạt Auto-tuning: Chạy chế độ AT để bộ điều khiển tự động đo đạc đặc tính nhiệt của lò và thiết lập thông số PID tối ưu.
Bước 5: Theo dõi và vận hành: Giám sát giá trị hiện tại (PV) trên màn hình để đảm bảo hệ thống vận hành ổn định trong ngưỡng cho phép.

Sản phẩm sử dụng kèm theo

SSR Omron G3NA/G3NB: Rơ-le bán dẫn tương thích hoàn toàn với ngõ ra điện áp của E5CC.
Cảm biến nhiệt độ Omron: Cặp nhiệt điện loại K, J hoặc Pt100 chính hãng để đảm bảo độ chính xác cao nhất.
Cáp chuyển đổi E58-CIFQ2: Cáp USB-RS485 dùng để kết nối đồng hồ với máy tính, cài đặt qua phần mềm.
Phần mềm DCX-Thermo: Hỗ trợ cấu hình và quản lý thông số nhiệt độ chuyên sâu.

Ứng dụng thực tế (Application)

Đồng hồ nhiệt Omron E5CC-QX2ASM-004 là sự lựa chọn hàng đầu trong các lĩnh vực:

Ngành nhựa: Điều khiển nhiệt độ máy ép phun, máy đùn nhựa, máy thổi màng.
Công nghiệp sấy: Hệ thống sấy thực phẩm, sấy linh kiện điện tử, lò sơn tĩnh điện.
Y tế & Dược phẩm: Kiểm soát nhiệt độ nồi tiệt trùng, bồn phản ứng hóa chất.
Gia công kim loại: Điều khiển nhiệt độ khuôn đúc, lò luyện kim chính xác.

Câu hỏi thường gặp (FAQ)

1. E5CC-QX2ASM-004 khác gì với các model E5CC cơ bản?
Model này vượt trội hơn nhờ tích hợp sẵn truyền thông RS-485 và ngõ ra điện áp cho SSR, cho phép điều khiển chính xác hơn và giám sát từ xa, trong khi bản cơ bản thường dùng relay cơ.

2. Tôi có thể dùng cảm biến Pt100 cho thiết bị này không?
Hoàn toàn được. Thiết bị hỗ trợ đa dạng đầu vào bao gồm Pt100, JPt100 và các loại cặp nhiệt điện.

3. Tại sao tôi nên sử dụng chức năng Auto-tuning?
Vì mỗi lò nhiệt có đặc tính khác nhau. Auto-tuning giúp máy tự tính toán thông số PID để nhiệt độ lên nhanh nhưng không bị vọt lố (overshoot), tránh làm hỏng sản phẩm.

4. Ngõ ra Voltage Output dùng cho loại SSR nào?
Dùng cho các SSR có ngõ vào điều khiển DC (thông thường từ 4-32VDC).

5. Làm sao để kết nối đồng hồ này với PLC Siemens hoặc Mitsubishi?
Bạn sử dụng chuẩn truyền thông RS-485 (Modbus RTU) để kết nối và đọc/ghi dữ liệu giữa E5CC và PLC.

6. Kích thước 48x48mm có dễ lắp đặt không?
Đây là kích thước chuẩn DIN toàn cầu, hầu hết các tủ điện công nghiệp đều có lỗ khoét sẵn cho kích thước này.

7. Nếu màn hình hiển thị giá trị nhiệt độ sai lệch quá nhiều thì xử lý thế nào?
Hãy kiểm tra lại mục "Input Type" trong cài đặt xem đã chọn đúng loại cảm biến bạn đang dùng hay chưa.

8. Sản phẩm này có bảo hành chính hãng không?
Có, sản phẩm được bảo hành chính hãng Omron. Vui lòng liên hệ AUT VN để nhận chính sách bảo hành chi tiết.

9. Tôi có thể lưu nhiều mức nhiệt độ khác nhau không?
Có, E5CC hỗ trợ lưu trữ nhiều giá trị đặt (Set point) và có thể chuyển đổi nhanh qua truyền thông hoặc ngõ vào sự kiện.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, AUT VN cung cấp dịch vụ tư vấn kỹ thuật, hướng dẫn đấu nối và cài đặt miễn phí cho khách hàng.

Nguồn tham khảo: Omron Industrial Automation
