Đồng hồ nhiệt Omron E5CC-QX2ASM-006 | Điều khiển PID, Ngõ ra SSR, DIN 48x48

Model: E5CC-QX2ASM-006
Kiểu dáng: DIN 48x48mm (Tiết kiệm không gian tủ điện)
Phương pháp điều khiển: PID chuyên sâu và ON-OFF
Ngõ ra điều khiển: Điện áp (Voltage output) dùng để điều khiển SSR
Loại đầu vào: Đa dạng (Thermocouple, RTD, Infrared, Analog)
Nguồn cấp: 100 - 240 VAC (Phù hợp mọi lưới điện công nghiệp)

nhà chế tạo: Omron

SKU: E5CC-QX2ASM-006

Tải xuống mẫu

Giá cũ: 10.599.750 ₫

Giá bán: 8.479.800 ₫

Giới thiệu về Đồng hồ nhiệt Omron E5CC-QX2ASM-006

Trong các hệ thống kiểm soát nhiệt độ công nghiệp, độ chính xác và sự ổn định là yếu tố sống còn. Đồng hồ nhiệt Omron E5CC-QX2ASM-006 là dòng thiết bị cao cấp thuộc series E5CC nổi tiếng của Omron. Với khả năng điều khiển PID tiên tiến, sản phẩm giúp duy trì nhiệt độ mục tiêu ở mức sai số cực thấp, đảm bảo chất lượng sản phẩm đầu ra trong các quy trình nhiệt luyện, ép nhựa hay sấy khô.

Điểm nổi bật của sản phẩm

Công nghệ PID thông minh: Tự động dò tìm (Auto-tuning) giúp hệ thống thích nghi nhanh với sự thay đổi của môi trường.
Màn hình hiển thị siêu sáng: Sử dụng màn hình kỹ thuật số 11 đoạn giúp người vận hành dễ dàng quan sát ngay cả trong điều kiện ánh sáng yếu.
Khả năng tương thích cao: Hỗ trợ hầu hết các loại cảm biến nhiệt độ phổ biến nhất hiện nay như K, J, T, Pt100, và cả cảm biến hồng ngoại.
Ngõ ra SSR tối ưu: Thiết kế ngõ ra điện áp chuyên dụng để điều khiển Relay bán dẫn (SSR), giúp việc đóng cắt cực nhanh và không gây tiếng ồn hay mòn tiếp điểm.

Thông số kỹ thuật chi tiết

**Thông số kỹ thuật Omron E5CC-QX2ASM-006**
Thông số cơ bản
Kiểu dáng (Shape)	DIN 48 x 48 mm
Kiểu đấu dây (Terminal type)	Đấu dây dạng vít (Screw terminal block)
Nguồn cấp (Power supply)	100 đến 240 VAC (50/60 Hz)
Tiêu thụ điện năng	Tối đa 6.5 VA
Đầu vào (Input)
Số điểm đầu vào	1 điểm
Loại nhiệt độ	Thermocouple (K, J, T, E, L, U, N, R, S, B, C/W, PLII), Platinum resistance thermometer (Pt100, JPt100), Infrared Thermosensor
Đầu vào Analog	4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V
Trở kháng đầu vào	Dòng điện: tối đa 150 Ω; Điện áp: tối thiểu 1 MΩ
Ngõ ra điều khiển (Control Output)
Số ngõ ra điều khiển	1 điểm
Loại ngõ ra 1	Ngõ ra điện áp (Voltage output) để điều khiển SSR (12 VDC±20%, max 21 mA, PNP)
Ngõ ra phụ & Truyền tín hiệu
Ngõ ra phụ (Auxiliary output)	2 điểm (Relay output: SPST-NO, 250 VAC, 3 A)
Ngõ ra truyền tín hiệu (Transfer output)	1 điểm (Dòng điện 4-20 mA hoặc Điện áp 1-5 VDC)
Ngõ ra sự kiện (Event input)	2 điểm
Đặc tính vận hành
Chu kỳ lấy mẫu	50 ms
Độ bảo vệ	Mặt trước: IP66; Mặt sau: IP20
Nhiệt độ môi trường	-10 đến 55 ℃ (vận hành)

Nguồn tham khảo thông số: Omron Industrial Official Website

Lợi ích khi sử dụng Omron E5CC-QX2ASM-006

Tối ưu hóa năng lượng: Nhờ thuật toán PID chính xác, thiết bị tránh tình trạng quá nhiệt, giúp tiết kiệm điện năng đáng kể.
Nâng cao tuổi thọ thiết bị: Việc điều khiển qua SSR giúp giảm thiểu số lần đóng ngắt cơ khí, bảo vệ các thiết bị chịu tải.
Dễ dàng lắp đặt và vận hành: Thiết kế nhỏ gọn chuẩn DIN, thao tác cài đặt trực quan qua các phím bấm mặt trước.

Hướng dẫn lắp đặt và sử dụng cơ bản

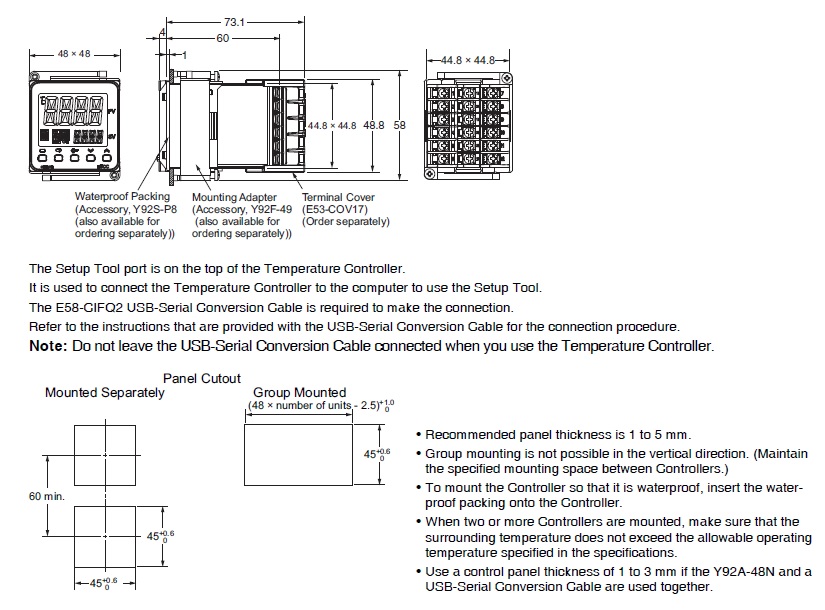

Bước 1 (Lắp đặt): Cắt lỗ panel kích thước 48x48mm, lắp thiết bị vào và siết chặt các lẫy giữ.

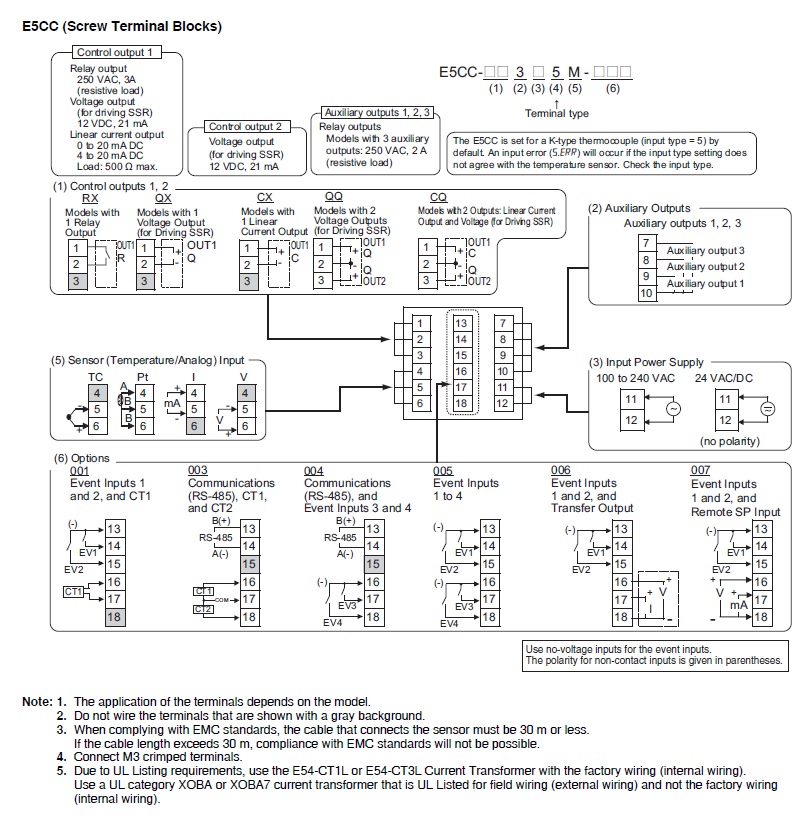

Bước 2 (Đấu dây): Kết nối nguồn cấp 100-240VAC vào các chân nguồn. Kết nối cảm biến nhiệt độ vào các chân đầu vào tương ứng.
Bước 3 (Cài đặt loại cảm biến): Truy cập menu cài đặt (Level 2) để chọn đúng loại Thermocouple hoặc RTD đang sử dụng.
Bước 4 (Auto-tuning): Chạy chế độ Auto-tuning để thiết bị tự tính toán các thông số P, I, D phù hợp với hệ thống.
Bước 5 (Thiết lập nhiệt độ): Nhập giá trị nhiệt độ mong muốn (Set Point) và bắt đầu vận hành.

Sản phẩm liên quan (isRelatedTo)

Relay bán dẫn (SSR) Omron
Cặp nhiệt điện (Thermocouple) loại K, J, T
Cảm biến nhiệt độ Pt100
Nguồn điện tủ điện 24VDC/220VAC

Ứng dụng thực tế (PropertyValue)

Ngành nhựa: Kiểm soát nhiệt độ khuôn mẫu trong máy ép nhựa.
Ngành thực phẩm: Điều khiển nhiệt độ lò nướng, lò sấy công nghiệp.
Ngành hóa chất: Kiểm soát nhiệt độ trong các bồn phản ứng.
Ngành luyện kim: Điều khiển lò nhiệt luyện kim loại.

Câu hỏi thường gặp (FAQ)

1. Đồng hồ nhiệt E5CC-QX2ASM-006 có dùng được với relay cơ không?
Không, model này có ngõ ra điện áp (Voltage output) được thiết kế chuyên dụng để điều khiển SSR. Nếu muốn dùng relay cơ, bạn cần chọn model có ngõ ra Relay.

2. Tôi có thể dùng cảm biến Pt100 cho thiết bị này không?
Có, thiết bị hỗ trợ đa dạng đầu vào bao gồm cả Pt100 và các loại Thermocouple.

3. Làm thế nào để thiết bị tự động điều chỉnh thông số PID?
Bạn chỉ cần sử dụng chức năng 'Auto-tuning' trong menu cài đặt, thiết bị sẽ tự tính toán các hệ số P, I, D tối ưu.

4. Sản phẩm có hỗ trợ xuất tín hiệu về PLC không?
Có, thiết bị có ngõ ra truyền tín hiệu (Transfer output) dạng 4-20mA hoặc 1-5V để gửi dữ liệu về PLC hoặc bộ ghi dữ liệu.

5. Độ chính xác của việc kiểm soát nhiệt độ là bao nhiêu?
Nhờ thuật toán PID cao cấp, sai số nhiệt độ được duy trì ở mức cực thấp, đảm bảo tính ổn định tuyệt đối cho quy trình sản xuất.

6. Thiết bị có khả năng chống nước không?
Mặt trước của thiết bị đạt chuẩn IP66, giúp chống bụi và tia nước mạnh, rất phù hợp cho môi trường công nghiệp.

7. Tại sao tôi nên mua hàng tại AUT VN?
Tại AUT VN, chúng tôi cam kết cung cấp hàng chính hãng Omron, đầy đủ CO/CQ, giá cả cạnh tranh và hỗ trợ kỹ thuật miễn phí suốt quá trình sử dụng.

8. Tôi có thể thay thế các model Omron cũ bằng E5CC được không?
Có, dòng E5CC là dòng thế hệ mới với hiệu suất cao hơn, tuy nhiên bạn cần kiểm tra kỹ sơ đồ đấu dây để đảm bảo tương thích.

9. Thiết bị có thể hoạt động trong dải điện áp nào?
Thiết bị hoạt động rộng rãi trong dải 100 đến 240 VAC, phù hợp với hầu hết các hệ thống điện công nghiệp hiện nay.

10. Làm sao để phân biệt hàng chính hãng?
Hàng chính hãng Omron tại AUT VN luôn có đầy đủ chứng từ CO/CQ, bao bì chuẩn và được bảo hành chính hãng theo chính sách của nhà sản xuất.
