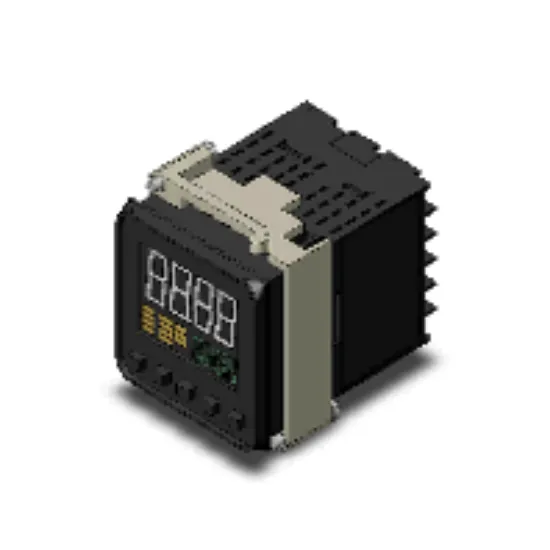

Đồng hồ nhiệt Omron E5CC-QX3ASM-001 | Điều khiển PID, Ngõ ra SSR, 48x48mm

Model: E5CC-QX3ASM-001 - Thương hiệu Omron chính hãng.
Điều khiển: Thuật toán 2-PID siêu chính xác, hỗ trợ Auto-tuning thông minh.
Ngõ ra: Voltage output (12VDC) chuyên dụng để điều khiển SSR.
Đầu vào: Đa năng (Universal Input) hỗ trợ K, J, Pt100, Analog 4-20mA...
Kích thước: Chuẩn DIN 48 x 48 mm, tối ưu cho tủ điện công nghiệp.
Nguồn cấp: 100 - 240 VAC, vận hành ổn định trong môi trường khắc nghiệt.

nhà chế tạo: Omron

SKU: E5CC-QX3ASM-001

Tải xuống mẫu

Giá cũ: 8.714.100 ₫

Giá bán: 6.971.280 ₫

Số lượng:

Giới thiệu về Bộ điều khiển nhiệt độ Omron E5CC-QX3ASM-001

Đồng hồ nhiệt Omron E5CC-QX3ASM-001 là giải pháp kiểm soát nhiệt độ kỹ thuật số cao cấp từ Omron, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất về độ chính xác trong sản xuất công nghiệp. Không chỉ đơn thuần là thiết bị đo, E5CC-QX3ASM-001 đóng vai trò là "bộ não" điều phối nhiệt độ thông qua thuật toán PID tiên tiến, giúp loại bỏ hoàn toàn hiện tượng vọt lố (overshoot) và duy trì mức nhiệt ổn định tuyệt đối, bảo vệ chất lượng sản phẩm và tối ưu hóa tuổi thọ thiết bị.

Điểm nổi bật của Omron E5CC-QX3ASM-001

Kiểm soát PID siêu chính xác: Tích hợp tính năng 2-PID giúp thiết bị tự thích nghi với tải nhiệt, đảm bảo sai số nhiệt độ ở mức thấp nhất.
Tương thích cảm biến đa dạng: Khả năng đọc linh hoạt từ cặp nhiệt điện (Thermocouple), nhiệt điện trở (Pt100) đến các tín hiệu Analog, giúp bạn dễ dàng tích hợp vào mọi hệ thống.
Độ bền chuẩn công nghiệp: Mặt trước đạt chuẩn IP66, chống bụi và tia nước, đảm bảo hoạt động bền bỉ ngay cả trong môi trường sản xuất khắc nghiệt.
Hiển thị trực quan: Màn hình LED 11 phân đoạn độ sáng cao, cho phép công nhân vận hành theo dõi thông số rõ ràng từ khoảng cách xa.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Kích thước mặt trước	DIN 48 x 48 mm
Nguồn điện cấp	100 đến 240 VAC (50/60 Hz)
Loại đầu vào (Input)	Đa năng: Cặp nhiệt điện (K, J, T, E, L, U, N, R, S, B, C/W, PLII); Nhiệt điện trở (Pt100, JPt100); Cảm biến hồng ngoại; Analog (4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V)
Ngõ ra điều khiển 1	Ngõ ra điện áp (Voltage output) cho SSR (12 VDC ±20%)
Ngõ ra phụ (Alarm)	3 điểm Relay (SPST-NO, 250 VAC, 2 A)
Phương pháp điều khiển	ON/OFF hoặc 2-PID (Hỗ trợ Auto-tuning)
Thời gian lấy mẫu	50 ms
Chu kỳ điều khiển	0.1s, 0.2s, 0.5s, 1 đến 99s
Tiêu chuẩn bảo vệ	Mặt trước IP66, Thân sau IP20
Trọng lượng	~120g

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích vượt trội khi sử dụng Omron E5CC-QX3ASM-001

Tối ưu hóa năng suất: Rút ngắn thời gian gia nhiệt và ổn định nhiệt độ cực nhanh nhờ tính năng Auto-tuning thông minh.
Tiết kiệm chi phí: Điều khiển PID chính xác giúp giảm thiểu sự lãng phí điện năng cho các thanh điện trở nhiệt.
An toàn vận hành: Tự động phát hiện lỗi đứt dây cảm biến hoặc lỗi SSR, kích hoạt cảnh báo tức thì để ngăn ngừa sự cố cháy nổ.
Lắp đặt linh hoạt: Thiết kế chuẩn DIN 48x48 phổ biến, dễ dàng thay thế hoặc nâng cấp tủ điện hiện có.

Hướng dẫn lắp đặt và vận hành (How-to)

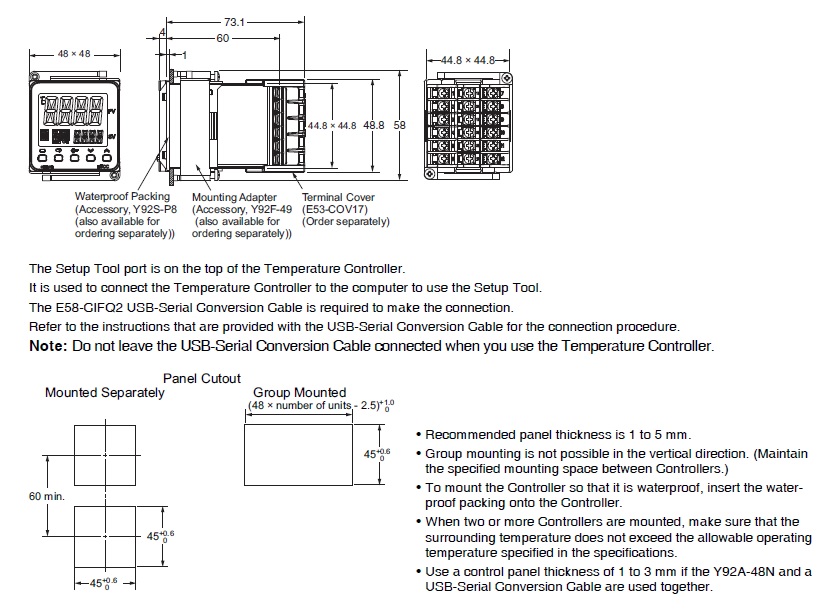

Bước 1 - Lắp đặt: Đưa thiết bị vào hốc tủ điện 48x48mm, siết chặt vít cố định và lắp gioăng cao su chống nước mặt trước.

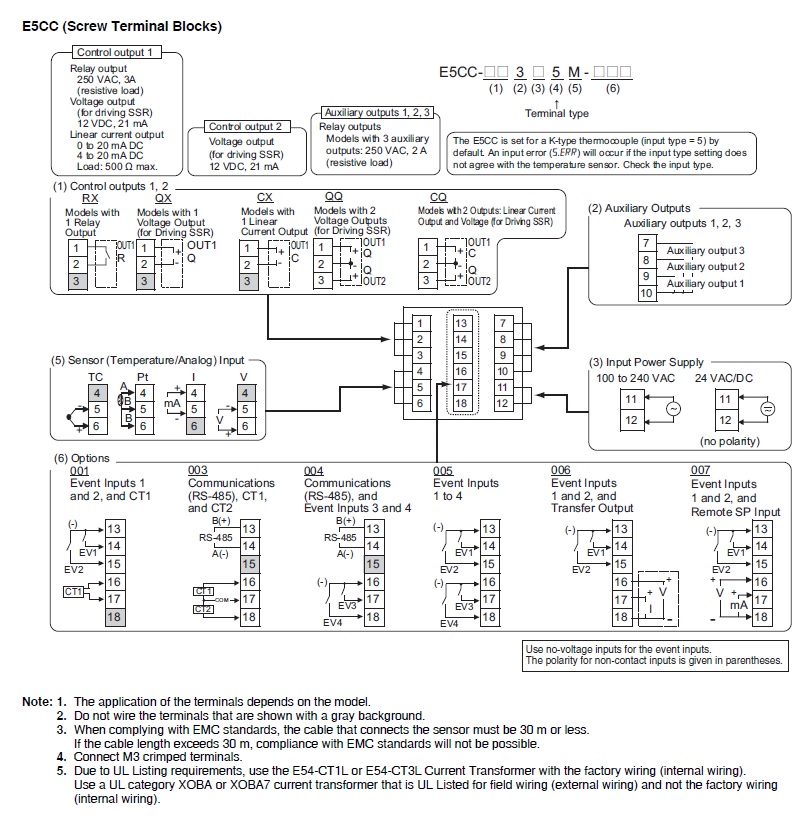

Bước 2 - Đấu nối: Kết nối nguồn 100-240VAC vào chân nguồn. Nối cảm biến (K, Pt100...) vào cổng Input và ngõ ra điều khiển (12VDC) vào chân điều khiển của SSR.
Bước 3 - Cấu hình: Sử dụng các phím chức năng để chọn loại cảm biến tương ứng và thiết lập giá trị nhiệt độ mong muốn (SV).
Bước 4 - Auto-tuning: Kích hoạt chế độ AT để thiết bị tự tính toán các hệ số P, I, D phù hợp nhất với tải nhiệt thực tế.
Bước 5 - Giám sát: Theo dõi giá trị PV (nhiệt độ thực) trên màn hình để đảm bảo hệ thống vận hành đúng kế hoạch.

Sản phẩm kết hợp hoàn hảo (isRelatedTo)

Relay bán dẫn (SSR): Omron G3NA hoặc G3NB (Dùng để đóng ngắt thanh nhiệt tần suất cao).
Cảm biến nhiệt độ: Cặp nhiệt điện loại K hoặc RTD Pt100.
Cáp cấu hình: Cáp USB E58-CIFQ2 (Dùng để cài đặt nhanh qua máy tính).

Ứng dụng thực tế (Application)

Ngành nhựa: Điều khiển nhiệt độ máy đùn nhựa, máy ép phun, máy thổi chai.
Công nghiệp thực phẩm: Lò sấy công nghiệp, máy đóng gói, tủ ấp trứng.
Xử lý kim loại: Lò tôi nhiệt, lò nung gốm sứ, hệ thống sấy sơn.
Hóa chất & Dược phẩm: Kiểm soát bồn phản ứng, nồi tiệt trùng.

Câu hỏi thường gặp (FAQ)

1. E5CC-QX3ASM-001 khác gì so với các dòng E5CC thông thường?
Model này có ngõ ra điện áp chuyên dụng cho SSR, hỗ trợ 3 ngõ ra phụ (Alarm) và đầu vào đa năng cực kỳ linh hoạt.

2. Tôi có thể dùng cảm biến Pt100 cho thiết bị này không?
Hoàn toàn được. Thiết bị hỗ trợ đầy đủ các loại nhiệt điện trở Pt100 và JPt100.

3. Tính năng Auto-tuning giúp ích gì cho tôi?
Nó giúp thiết bị tự động đo đặc tính tải nhiệt và tính toán thông số PID chuẩn xác nhất, bạn không cần phải tự tính toán thủ công.

4. Thiết bị có chống nước không?
Mặt trước đạt chuẩn IP66 chống bụi và tia nước, tuy nhiên bạn nên lắp trong tủ điện để bảo vệ các cổng đấu nối phía sau.

5. Cách thay đổi nhiệt độ cài đặt (SV)?
Sử dụng các phím mũi tên lên/xuống trên mặt thiết bị để điều chỉnh giá trị SV theo ý muốn.

6. Ngõ ra Voltage Output có thể dùng trực tiếp cho thanh nhiệt không?
Không. Ngõ ra này cung cấp 12VDC để điều khiển SSR. Bạn cần kết hợp với SSR để đóng ngắt nguồn điện cho thanh nhiệt.

7. Tôi muốn cài đặt qua phần mềm máy tính thì cần gì?
Bạn cần trang bị thêm cáp chuyển đổi USB E58-CIFQ2 của Omron.

8. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng Omron và hỗ trợ kỹ thuật dài hạn từ AUT VN.

9. Nếu cảm biến bị hỏng, máy sẽ báo gì?
Thiết bị sẽ hiển thị mã lỗi (Error) trên màn hình và có thể kích hoạt cảnh báo để dừng hệ thống an toàn.

10. Nguồn điện 220V tại Việt Nam có dùng được không?
Có, dải nguồn rộng 100-240 VAC đảm bảo hoạt động ổn định với lưới điện Việt Nam.

11. Tại sao nên mua tại AUT VN thay vì các nơi khác?
AUT VN cam kết hàng chính hãng 100%, có đầy đủ CO/CQ và hỗ trợ kỹ thuật chuyên sâu sau bán hàng.

12. Sản phẩm này có phù hợp cho lò sấy không?
Rất phù hợp, đặc biệt là các lò sấy cần độ ổn định nhiệt độ cao và chính xác.
