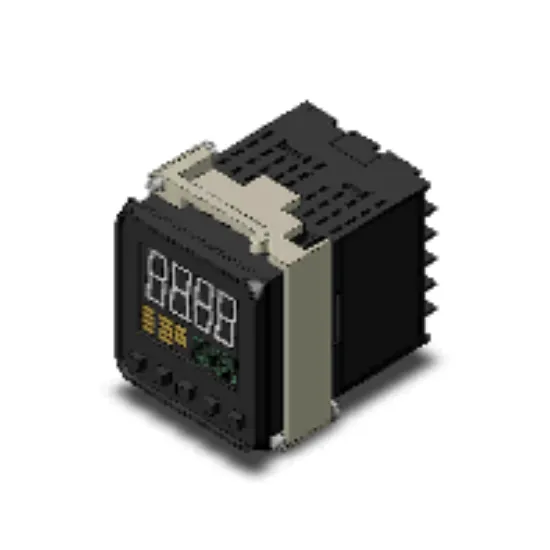

Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX3ASM-002 | PID Chính Xác, Ngõ Ra SSR, RS-485

Model: E5CC-QX3ASM-002 (Hàng chính hãng Omron)
Công nghệ: Điều khiển PID 2-phase tiên tiến, chống vọt lố nhiệt tối ưu
Ngõ ra: Điện áp (Voltage Output) chuyên dụng cho SSR, đóng ngắt tốc độ cao
Truyền thông: Tích hợp RS-485 (Modbus RTU) cho kết nối PLC/HMI
Đầu vào: Đa năng (Can nhiệt K, J, Pt100, Tín hiệu Analog 4-20mA/0-10V)

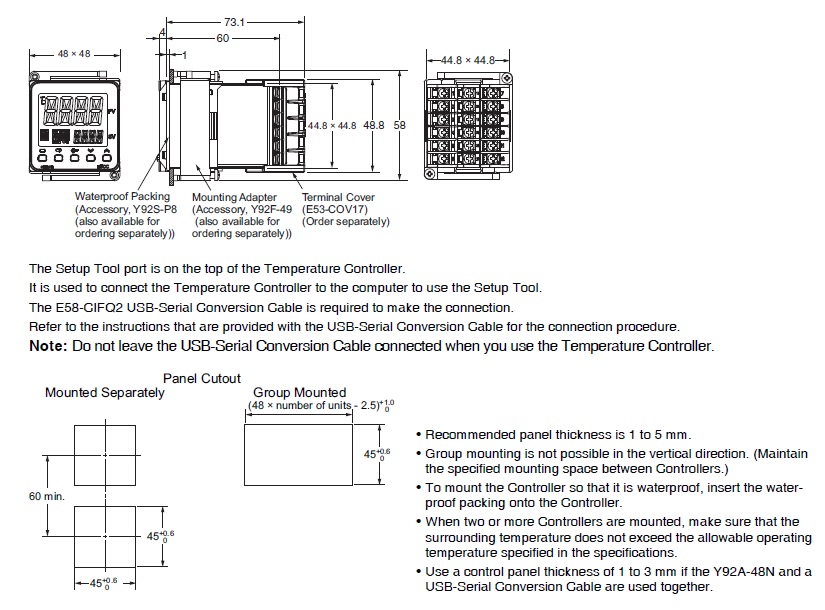

Kích thước: Chuẩn DIN 48x48mm, thiết kế nhỏ gọn, lắp đặt dễ dàng
Nguồn cấp: 100 - 240VAC (50/60 Hz)

nhà chế tạo: Omron

SKU: E5CC-QX3ASM-002

Tải xuống mẫu

Giá cũ: 11.090.550 ₫

Giá bán: 8.872.440 ₫

Số lượng:

Giới thiệu Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX3ASM-002

Trong các hệ thống sản xuất công nghiệp hiện đại, việc kiểm soát nhiệt độ ổn định là yếu tố then chốt quyết định chất lượng sản phẩm. Bộ điều khiển nhiệt độ Omron E5CC-QX3ASM-002 thuộc dòng E5CC cao cấp là giải pháp hàng đầu được các kỹ sư tin dùng. Với thuật toán điều khiển PID thông minh, sản phẩm giúp duy trì mức nhiệt chính xác tuyệt đối, loại bỏ hoàn toàn hiện tượng vọt lố (overshoot) và dao động nhiệt.

Sản phẩm được thiết kế tối ưu cho việc vận hành liên tục với ngõ ra điện áp chuyên dụng cho Rơ-le bán dẫn (SSR) và khả năng kết nối mạng qua chuẩn RS-485, giúp việc giám sát từ xa trở nên dễ dàng và hiệu quả hơn bao giờ hết. Tại AUT VN, chúng tôi cung cấp model E5CC-QX3ASM-002 chính hãng với đầy đủ chứng chỉ CO/CQ.

Điểm nổi bật của Omron E5CC-QX3ASM-002

Độ chính xác vượt trội: Chức năng Auto-tuning tự động tính toán các thông số P, I, D, giúp thiết bị thích nghi nhanh chóng với đặc tính nhiệt của mọi loại lò/máy.
Tối ưu hóa ngõ ra SSR: Ngõ ra điện áp 12VDC cho phép đóng ngắt cực nhanh, giúp kéo dài tuổi thọ thiết bị nhiệt và tăng tính ổn định cho hệ thống.
Khả năng kết nối thông minh: Tích hợp sẵn cổng truyền thông RS-485 (Modbus RTU), cho phép tích hợp vào hệ thống SCADA, PLC hoặc quản lý qua máy tính một cách mượt mà.
Màn hình hiển thị trực quan: Màn hình LED độ sáng cao, hiển thị rõ nét cả giá trị hiện tại (PV) và giá trị cài đặt (SV), giúp vận hành viên dễ dàng quan sát trong mọi điều kiện ánh sáng.
Độ bền công nghiệp cao: Mặt trước đạt chuẩn chống bụi, chống nước IP66, đảm bảo hoạt động bền bỉ trong môi trường nhà xưởng khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật		Chi tiết
Kích thước mặt		Chuẩn DIN 48 x 48 mm
Loại đấu nối		Terminal vít (Screw terminal)
Đầu vào (Input)	Số điểm vào	1 điểm
	Cảm biến hỗ trợ	Can nhiệt (K, J, T, E, L, U, N, R, S, B, C/W, PLII); Pt100, JPt100; Tín hiệu Analog (4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V)
	Phương pháp điều khiển	ON/OFF hoặc 2-PID với Auto-tuning
Ngõ ra điều khiển chính		Ngõ ra điện áp (Voltage output) - 12 VDC ±20% (Dành cho SSR)
Ngõ ra phụ trợ		3 điểm Relay (SPST-NO, 250 VAC, 2 A)
Nguồn cấp		100 đến 240 VAC (50/60 Hz)
Truyền thông		RS-485 (Two-wire, half duplex)
Tiêu chuẩn bảo vệ		Mặt trước: IP66, Thân sau: IP20
Trọng lượng		~120g

Lợi ích khi đầu tư Omron E5CC-QX3ASM-002

Đảm bảo chất lượng sản phẩm: Kiểm soát nhiệt độ chuẩn xác giúp giảm thiểu tỷ lệ hàng lỗi (NG) do sai lệch nhiệt độ.
Tiết kiệm điện năng: Thuật toán PID tối ưu giúp công suất sưởi được phân bổ hợp lý, giảm tiêu hao năng lượng.
Vận hành bền bỉ: Giảm mài mòn cơ học nhờ ngõ ra SSR, giúp hệ thống hoạt động ổn định trong thời gian dài.
Dễ dàng quản lý: Kết nối RS-485 giúp số hóa dữ liệu nhiệt độ, phục vụ tốt cho các nhà máy thông minh (Smart Factory).

Hướng dẫn sử dụng nhanh (How-to)

Bước 1 - Lắp đặt: Khoét mặt tủ điện theo kích thước 48x48mm. Gắn thiết bị và siết chặt để đảm bảo độ kín IP66.

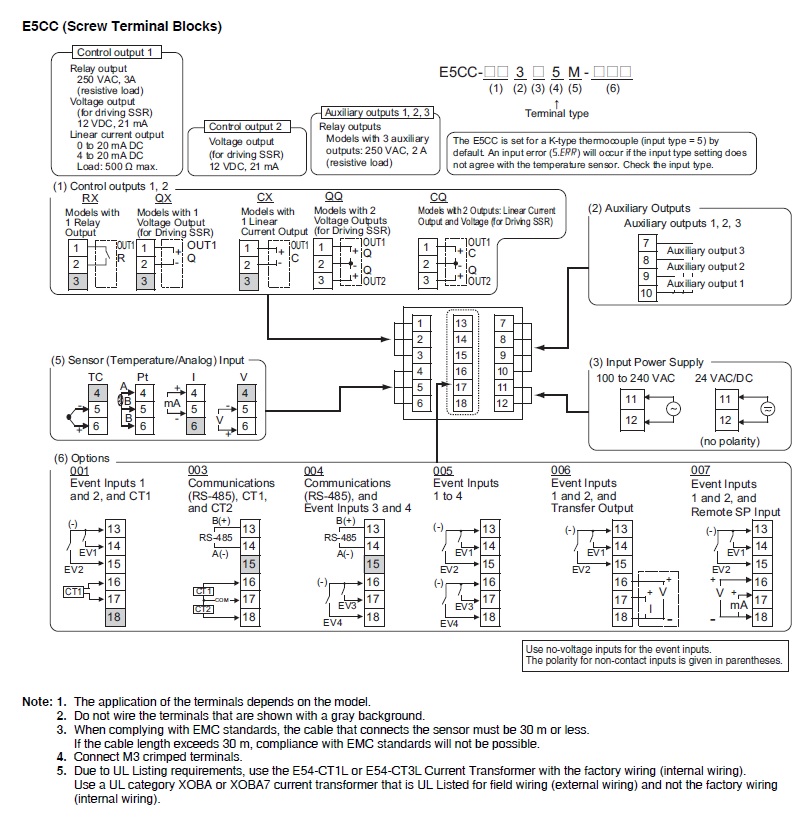

Bước 2 - Đấu nối: Kết nối nguồn 100-240VAC vào các chân nguồn. Đấu nối cảm biến nhiệt độ vào chân Input và kết nối ngõ ra 12VDC vào đầu vào của SSR.
Bước 3 - Cấu hình Input: Vào menu cài đặt, chọn đúng loại cảm biến (ví dụ: 'K' nếu dùng Can K, hoặc 'Pt' nếu dùng Pt100).
Bước 4 - Thiết lập SV: Nhập giá trị nhiệt độ mục tiêu (Set Value) cần đạt được.
Bước 5 - Kích hoạt Auto-tuning: Chọn chế độ Auto-tuning để thiết bị tự động tìm ra thông số PID tối ưu nhất cho hệ thống của bạn.

Sản phẩm sử dụng chung (isRelatedTo)

Rơ-le bán dẫn (SSR): Thiết bị bắt buộc để nhận tín hiệu đóng ngắt từ ngõ ra điện áp của E5CC.
Cảm biến nhiệt độ: Can nhiệt (K, J, T...) hoặc cảm biến điện trở Pt100.
Cáp chuyển đổi USB-RS485: Dùng để kết nối trực tiếp thiết bị với máy tính để cài đặt/giám sát.
Tủ điện công nghiệp: Để lắp đặt và bảo vệ thiết bị khỏi tác động môi trường.

Ứng dụng thực tế (Application)

Ngành nhựa: Kiểm soát nhiệt độ máy đùn, máy ép phun nhựa.
Ngành thực phẩm: Lò sấy thực phẩm, nồi hấp tiệt trùng, máy đóng gói.
Ngành điện tử: Lò hàn linh kiện, buồng thử nghiệm nhiệt độ.
Hệ thống HVAC: Kiểm soát nhiệt độ trong phòng sạch, phòng thí nghiệm.

Câu hỏi thường gặp (FAQ)

1. Omron E5CC-QX3ASM-002 khác gì so với các dòng E5CC thông thường?
Sự khác biệt chính là model này được trang bị sẵn cổng truyền thông RS-485 và ngõ ra điện áp (Voltage) chuyên dụng cho SSR, thay vì ngõ ra Relay thông thường.

2. Tôi có thể dùng cảm biến Pt100 với thiết bị này không?
Có, thiết bị hỗ trợ đa dạng các loại cảm biến bao gồm Pt100, JPt100 và nhiều loại Can nhiệt khác nhau.

3. Chức năng Auto-tuning có thực sự cần thiết không?
Rất cần thiết. Nó giúp bạn không phải tự tính toán các thông số P, I, D thủ công, giúp hệ thống đạt nhiệt độ ổn định nhanh nhất mà không bị vọt lố.

4. Thiết bị này có điều khiển được hệ thống làm mát không?
Có, bạn có thể cấu hình để thiết bị điều khiển cả quá trình sưởi (Heating) và làm mát (Cooling).

5. Làm sao để kết nối thiết bị này với PLC?
Sử dụng giao thức Modbus RTU qua đường truyền RS-485. Bạn cần cài đặt cùng Baudrate và Address giữa E5CC và PLC.

6. Ngõ ra điện áp 12VDC có tải được trực tiếp thanh nhiệt không?
Không, bạn phải dùng ngõ ra này để điều khiển một Rơ-le bán dẫn (SSR), sau đó SSR mới đóng ngắt thanh nhiệt.

7. Sản phẩm có đầy đủ CO/CQ không?
Tại AUT VN, tất cả sản phẩm Omron đều được cam kết chính hãng 100% và cung cấp đầy đủ chứng chỉ CO/CQ cho khách hàng.

8. Nếu thiết bị báo lỗi đầu vào, tôi nên làm gì?
Hãy kiểm tra lại loại cảm biến bạn đã chọn trong menu cấu hình xem có khớp với loại cảm biến đang đấu nối thực tế hay không.

9. Kích thước 48x48mm có dễ thay thế cho dòng cũ không?
Đây là kích thước chuẩn DIN quốc tế, rất dễ dàng thay thế cho các bộ điều khiển cũ mà không cần sửa đổi tủ điện.

10. Tôi cần liên hệ ai để được hỗ trợ kỹ thuật?
Bạn có thể liên hệ đội ngũ kỹ thuật của AUT VN qua Zalo 0968.053.025 để được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Nguồn tham khảo: Omron Industrial Automation
