Giới thiệu về Bộ điều khiển nhiệt độ Omron E5CC-RX0DSM-000
Đồng hồ nhiệt Omron E5CC-RX0DSM-000 là dòng thiết bị điều khiển nhiệt độ kỹ thuật số cao cấp thuộc series E5CC danh tiếng của Omron. Được thiết kế để đạt độ chính xác tuyệt đối, sản phẩm là giải pháp tối ưu cho các hệ thống cần kiểm soát nhiệt độ nghiêm ngặt trong môi trường công nghiệp. Với kích thước nhỏ gọn chuẩn DIN 48x48mm, thiết bị không chỉ tiết kiệm diện tích tủ điện mà còn sở hữu công nghệ điều khiển PID tiên tiến, giúp loại bỏ hoàn toàn hiện tượng vọt lố nhiệt, đảm bảo sự ổn định tối đa cho quy trình sản xuất của bạn.
Điểm nổi bật của Omron E5CC-RX0DSM-000
- Kiểm soát PID chính xác: Thuật toán PID thông minh kết hợp tính năng Auto-tuning giúp thiết bị tự động tìm ra thông số tối ưu, duy trì nhiệt độ ổn định nhất.
- Khả năng tương thích cực cao: Hỗ trợ đa dạng các loại cảm biến từ Can nhiệt (Type K, J, T...), Pt100 cho đến các tín hiệu Analog (4-20mA, 0-10V), giúp linh hoạt trong mọi hệ thống.
- Hiển thị sắc nét, trực quan: Màn hình LED độ phân giải cao hiển thị rõ ràng cả giá trị thực tế (PV) và giá trị cài đặt (SV), giúp người vận hành dễ dàng theo dõi.
- Độ bền vượt trội: Mặt trước đạt tiêu chuẩn chống bụi và tia nước IP66, đảm bảo hoạt động bền bỉ ngay cả trong môi trường nhà xưởng khắc nghiệt.
- Cài đặt dễ dàng: Giao diện thân thiện, thao tác nhanh chóng giúp giảm thiểu thời gian dừng máy để cấu hình.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết kỹ thuật |
| Model | E5CC-RX0DSM-000 |
| Kích thước mặt | 48 x 48 mm (Chuẩn DIN) |
| Điện áp nguồn | 24 VAC (50/60 Hz) hoặc 24 VDC |
| Loại đầu vào (Input) | Thermocouple (K, J, T, E, L, U, N, R, S, B, C/W, PLII), RTD (Pt100, JPt100), Cảm biến hồng ngoại, Analog (4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V) |
| Ngõ ra điều khiển (Output) | Relay output (Tiếp điểm rơ le) |
| Phương pháp điều khiển | ON/OFF hoặc 2-PID với tính năng Tự điều chỉnh (Auto-tuning) |
| Thời gian lấy mẫu | 50 ms |
| Chu kỳ điều khiển | 0.1s, 0.2s, 0.5s, 1 đến 99s |
| Tiêu chuẩn bảo vệ | Mặt trước: IP66, Vỏ sau: IP20 |
| Trọng lượng | ~120g |
Lợi ích khi sử dụng Omron E5CC-RX0DSM-000
- Tối ưu hóa chất lượng sản phẩm: Kiểm soát nhiệt độ chặt chẽ giúp các quy trình như sấy, đúc, hoặc nấu hóa chất luôn đạt chuẩn, giảm tỷ lệ hàng lỗi.
- Tiết kiệm chi phí: Thuật toán PID chính xác giúp giảm thiểu đóng ngắt thừa, kéo dài tuổi thọ thiết bị chấp hành (contactor, relay).
- Lắp đặt linh hoạt: Thiết kế chuẩn hóa giúp việc thay thế các dòng đồng hồ nhiệt cũ trở nên dễ dàng mà không cần thay đổi cấu trúc tủ điện.
Hướng dẫn lắp đặt và sử dụng (How-to)

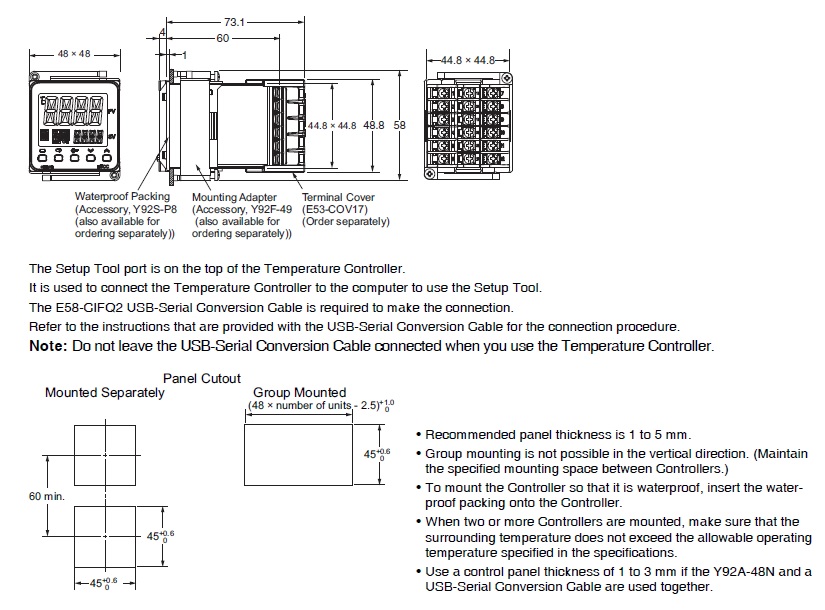

- Bước 1 - Lắp đặt: Khoét lỗ tủ điện chuẩn 48x48mm. Đưa thiết bị vào và siết chặt vít cố định, lưu ý lắp gioăng cao su để đạt chuẩn IP66.

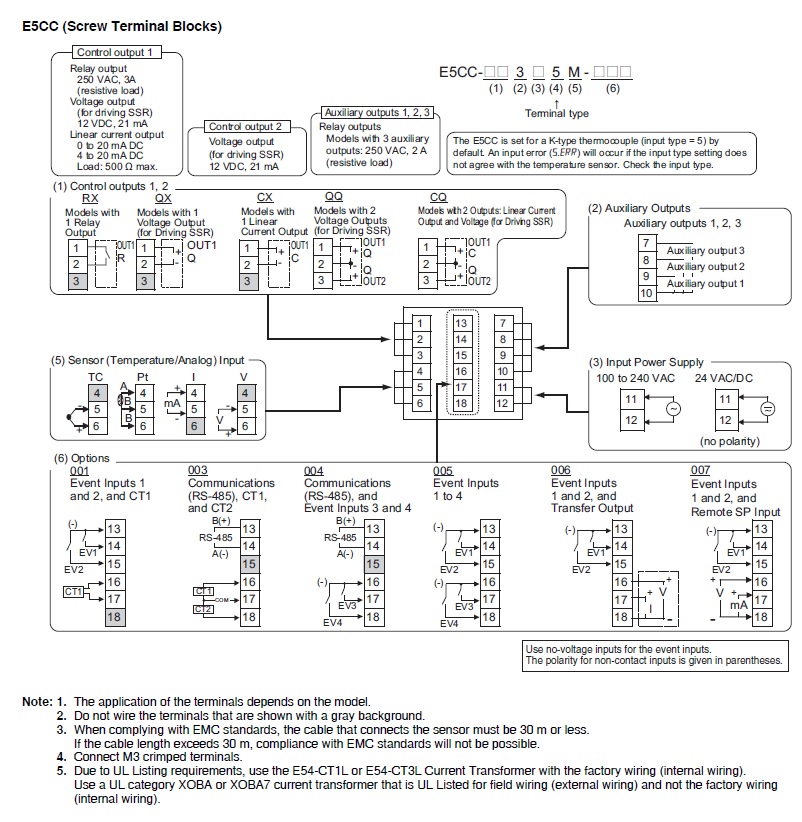

- Bước 2 - Đấu nối: Kết nối nguồn 24V vào đúng cực. Đấu dây cảm biến (TC/Pt100) vào chân Input. Kết nối ngõ ra Relay với thiết bị chấp hành (Contactor hoặc Relay trung gian).
- Bước 3 - Cấu hình: Truy cập Menu, chọn loại cảm biến tương ứng (Ví dụ: Chọn 'K' nếu dùng can nhiệt Type K).
- Bước 4 - Cài đặt nhiệt độ: Sử dụng phím mũi tên để điều chỉnh giá trị SV (Set Value) mong muốn.
- Bước 5 - Chạy Auto-tuning: Kích hoạt chức năng AT. Thiết bị sẽ tự động tính toán thông số P, I, D. Khi đèn AT tắt, hệ thống đã đạt trạng thái ổn định nhất.
Sản phẩm nên sử dụng kết hợp
Để hệ thống vận hành hoàn hảo, AUT VN đề xuất kết hợp cùng:
- Cảm biến nhiệt độ chính hãng: Can nhiệt Type K hoặc Pt100 Omron để đảm bảo tín hiệu đầu vào sạch và chính xác.
- Relay bán dẫn (SSR): Nếu cần tốc độ đóng cắt cực nhanh và độ bền cao hơn so với relay cơ.
- Cáp lập trình E58-CIFQ2: Hỗ trợ kết nối máy tính để quản lý thông số chuyên sâu.
Ứng dụng thực tế của sản phẩm
- Ngành nhựa: Điều khiển nhiệt độ máy ép phun, máy đùn, máy thổi chai.
- Thực phẩm & Dược phẩm: Lò sấy, nồi tiệt trùng, hệ thống kiểm soát nhiệt độ tủ ấp.
- Điện tử: Lò hàn Reflow, máy sấy linh kiện bán dẫn.
- Hóa chất: Kiểm soát nhiệt độ bồn phản ứng, hệ thống chưng cất.
Câu hỏi thường gặp (FAQ)
1. Omron E5CC-RX0DSM-000 có thể dùng nguồn 220VAC trực tiếp không?
Không. Model này sử dụng nguồn 24VAC hoặc 24VDC. Bạn cần sử dụng nguồn chuyển đổi phù hợp để tránh hỏng thiết bị.
2. Tôi có thể dùng thiết bị này để điều khiển cả làm mát không?
Có, thiết bị hỗ trợ cả chế độ Heating (Sưởi) và Cooling (Làm mát).
3. Làm thế nào để thay đổi loại cảm biến đang dùng?
Bạn vào menu cài đặt (Input Type) và chọn lại loại cảm biến (ví dụ từ K sang Pt100).
4. Ngõ ra Relay có chịu được tải lớn trực tiếp không?
Tiếp điểm relay chịu tối đa 3A/250VAC. Với tải lớn, bạn bắt buộc phải dùng thêm Contactor hoặc SSR.
5. Chức năng Auto-tuning có tác dụng gì?
Nó giúp thiết bị tự động tính toán các thông số PID phù hợp với đặc tính nhiệt của hệ thống, giúp nhiệt độ không bị vọt lố.
6. Tại sao màn hình hiển thị báo lỗi?
Có thể do đấu nối cảm biến sai cực hoặc loại cảm biến không khớp với cài đặt. Hãy kiểm tra lại kết nối.
7. Tiêu chuẩn IP66 có quan trọng không?
Rất quan trọng nếu máy của bạn đặt trong môi trường ẩm ướt hoặc nhiều bụi, giúp bảo vệ mạch điện bên trong.
8. Tôi có thể mua hàng tại AUT VN được không?
Tất nhiên, AUT VN cung cấp hàng chính hãng Omron với đầy đủ CO/CQ và bảo hành uy tín.
9. Sản phẩm này có dễ lắp đặt không?
Rất dễ, thiết kế chuẩn DIN 48x48mm giúp việc lắp vào tủ điện cực kỳ nhanh chóng.
10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, chúng tôi hỗ trợ kỹ thuật 24/7 qua Zalo/Ultraview để giúp bạn cấu hình máy.
Nguồn tham khảo: Omron Industrial Automation Official
