Timer H3CR-H8RL AC100-120 S hoạt động như thế nào khi ngắt điện?

Khi nguồn cấp chính bị ngắt, Timer sẽ bắt đầu đếm thời gian đã cài đặt. Trong thời gian này, tiếp điểm ngõ ra vẫn giữ nguyên trạng thái trước khi ngắt, giúp duy trì tải hoạt động cho đến khi hết thời gian trễ.

Tôi có thể dùng điện 220V cho model này không?

Không. Model này được thiết kế chuyên dụng cho dải điện áp 100-120VAC. Việc sử dụng điện 220V sẽ gây cháy thiết bị ngay lập tức.

Làm sao để thay đổi khoảng thời gian trễ?

Bạn chỉ cần xoay núm điều chỉnh thời gian (Time setting knob) trên mặt trước của Timer đến giá trị mong muốn.

Timer này dùng đế cắm loại nào?

Sản phẩm sử dụng loại đế cắm 8 chân tròn (8-pin round socket) tiêu chuẩn của Omron như dòng P2CF.

Tiếp điểm SPDT có nghĩa là gì?

SPDT (Single Pole Double Throw) nghĩa là thiết bị có 1 cực chung và 2 tiếp điểm: một tiếp điểm thường đóng (NC) và một tiếp điểm thường mở (NO).

Timer này có chống nhiễu tốt không?

Có, Omron H3CR được thiết kế với khả năng chống nhiễu tĩnh điện và nhiễu xung điện rất tốt, phù hợp môi trường nhà máy.

Tại sao tôi cần chế độ Power OFF-delay?

Chế độ này cực kỳ quan trọng để bảo vệ thiết bị (như động cơ, máy nén) bằng cách cho phép chúng hoàn tất chu trình làm mát hoặc xả áp suất trước khi dừng hẳn.

Độ bền của rơ le này là bao lâu?

Độ bền cơ học lên đến 10 triệu lần và độ bền điện lên đến 100.000 lần đóng cắt dưới tải định mức.

Hàng tại AUT VN có phải chính hãng không?

AUT VN cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ CO/CQ cho khách hàng doanh nghiệp.

Tôi có được bảo hành không?

Có, sản phẩm được bảo hành theo tiêu chuẩn chính sách của hãng Omron khi mua tại AUT VN.

Timer Omron H3CR-H8RL AC100-120 S - Trễ Ngắt Điện (OFF-Delay), Tiếp Điểm SPDT, 100-120VAC

Chế độ hoạt động: Power OFF-delay (Trễ khi ngắt nguồn)
Điện áp nguồn: 100 - 120 VAC (50/60 Hz)
Ngõ ra điều khiển: Tiếp điểm SPDT (1 bộ tiếp điểm chuyển đổi)
Kiểu kết nối: Đế cắm 8 chân tròn (8-pin round socket)
Độ chính xác cao: Sai số thời gian cực thấp ±0.2% FS
Thương hiệu: Omron Nhật Bản

nhà chế tạo: Omron

SKU: H3CR-H8RL AC100-120 S

Tải xuống mẫu

Giá cũ: 1.644.300 ₫

Giá bán: 1.315.440 ₫

Số lượng:

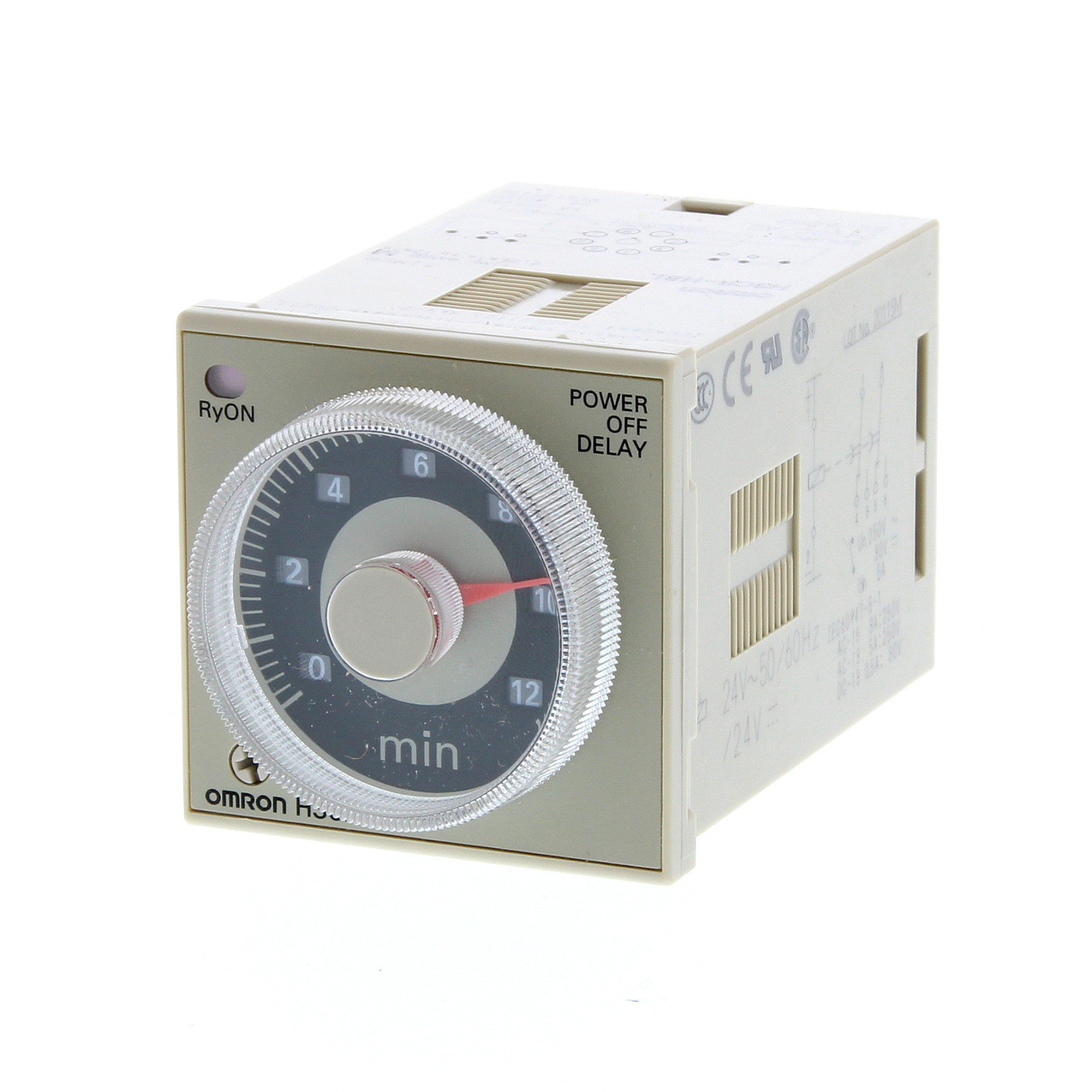

Giới thiệu Timer Omron H3CR-H8RL AC100-120 S

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát thời gian chính xác là yếu tố sống còn để bảo vệ thiết bị và tối ưu quy trình. Timer Omron H3CR-H8RL AC100-120 S là dòng rơ le thời gian cao cấp được thiết kế chuyên dụng cho chế độ Power OFF-delay (trễ khi ngắt nguồn). Sản phẩm giúp duy trì trạng thái hoạt động của tải trong một khoảng thời gian định trước sau khi nguồn cấp chính bị ngắt, đảm bảo các quy trình như làm mát máy móc hoặc dừng băng tải diễn ra an toàn và đúng trình tự.

Điểm nổi bật của sản phẩm

Chế độ trễ ngắt nguồn thông minh: Giúp duy trì dòng điện cho thiết bị phụ trợ ngay cả khi hệ thống chính đã dừng.
Độ bền vượt trội: Tuổi thọ cơ học lên đến 10 triệu lần đóng cắt, đáp ứng cường độ làm việc cao trong môi trường công nghiệp.
Độ chính xác cực cao: Sai số chỉ ±0.2%, giúp kiểm soát thời gian chính xác tuyệt đối.
Thiết kế nhỏ gọn: Dễ dàng lắp đặt trên các đế cắm 8 chân tiêu chuẩn, tiết kiệm không gian tủ điện.
Khả năng chống nhiễu tốt: Chịu được xung điện và nhiễu tĩnh điện cao, hoạt động ổn định trong môi trường điện từ phức tạp.

Thông số kỹ thuật chi tiết

Model	H3CR-H8RL AC100-120 S
Điện áp nguồn định mức	100/110/120 VAC 50/60 Hz
Dải điện áp cho phép	85 đến 110% điện áp nguồn
Chế độ hoạt động	Power OFF-delay (Trễ ngắt nguồn)
Ngõ ra điều khiển (Type)	Time-limit: SPDT
Phương thức reset hoạt động	Instantaneous/Time-limit reset/Forced reset
Điện năng tiêu thụ	Khoảng 0.23 VA (tại 120 VAC)
Độ chính xác thời gian	±0.2% FS max
Nhiệt độ môi trường hoạt động	-10 đến 55 ℃ (không đóng băng)
Độ ẩm hoạt động	35 đến 85 %
Cách điện (Insulation resistance)	Tối thiểu 100 MΩ (tại 500 VDC)
Độ bền điện (Relay output)	Tối thiểu 100,000 lần (5 A tại 250 VAC)
Phương pháp kết nối	Đế cắm 8 chân tròn (8-pin round socket)
Trọng lượng	Khoảng 120 g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Timer Omron H3CR-H8RL

Bảo vệ thiết bị: Tránh tình trạng dừng máy đột ngột gây hư hỏng linh kiện hoặc lỗi quy trình.
Tối ưu hóa vận hành: Tự động hóa các bước chuyển tiếp trong chu kỳ máy, giảm thiểu sự can thiệp của con người.
Tiết kiệm chi phí: Với độ bền cao và ít hỏng hóc, sản phẩm giúp giảm chi phí bảo trì, thay thế định kỳ.

Hướng dẫn lắp đặt và sử dụng

Bước 1: Chọn đế cắm tương thích (ví dụ: P2CF-08) và gắn vào thanh ray DIN rail trong tủ điện.
Bước 2: Cắm Timer Omron H3CR-H8RL vào đế cắm, đảm bảo các chân tiếp xúc chắc chắn.
Bước 3: Đấu nối dây nguồn (100-120VAC) vào các chân cấp nguồn theo sơ đồ trên thân thiết bị.
Bước 4: Đấu nối tải vào các chân ngõ ra tiếp điểm SPDT.
Bước 5: Điều chỉnh núm xoay thời gian trên mặt Timer để thiết lập khoảng thời gian trễ mong muốn.
Bước 6: Cấp nguồn và kiểm tra hoạt động của hệ thống.

Sản phẩm sử dụng chung

Để đảm bảo hiệu suất và sự ổn định, Timer Omron H3CR-H8RL nên được sử dụng cùng với các phụ kiện sau:

Đế cắm (Socket): Omron P2CF-08, P2CF-08-E, PF085A, P3G-08, PL08, PL08-Q, PLE08-0.
Thiết bị bảo vệ: CB, Aptomat để bảo vệ quá tải cho mạch điều khiển.

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Hệ thống làm mát: Duy trì quạt làm mát chạy thêm một lúc sau khi động cơ chính đã dừng để tản nhiệt.
Băng tải công nghiệp: Điều khiển thời gian dừng/chạy của băng tải trong dây chuyền đóng gói.
Chiếu sáng tự động: Điều khiển đèn chiếu sáng tại các kho bãi theo thời gian trễ.
Xử lý nước: Điều khiển các van xả hoặc máy bơm trong chu kỳ rửa tự động.

Câu hỏi thường gặp (FAQ)

1. Timer H3CR-H8RL AC100-120 S hoạt động như thế nào khi ngắt điện?: Khi nguồn cấp chính bị ngắt, Timer sẽ bắt đầu đếm thời gian đã cài đặt. Trong thời gian này, tiếp điểm ngõ ra vẫn giữ nguyên trạng thái trước khi ngắt, giúp duy trì tải hoạt động cho đến khi hết thời gian trễ.
2. Tôi có thể dùng điện 220V cho model này không?: Không. Model này được thiết kế chuyên dụng cho dải điện áp 100-120VAC. Việc sử dụng điện 220V sẽ gây cháy thiết bị ngay lập tức.
3. Làm sao để thay đổi khoảng thời gian trễ?: Bạn chỉ cần xoay núm điều chỉnh thời gian (Time setting knob) trên mặt trước của Timer đến giá trị mong muốn.
4. Sản phẩm này dùng đế cắm loại nào?: Sản phẩm sử dụng loại đế cắm 8 chân tròn (8-pin round socket) tiêu chuẩn của Omron như dòng P2CF.
5. Tiếp điểm SPDT có nghĩa là gì?: SPDT (Single Pole Double Throw) nghĩa là thiết bị có 1 cực chung và 2 tiếp điểm: một tiếp điểm thường đóng (NC) và một tiếp điểm thường mở (NO).
6. Timer này có chống nhiễu tốt không?: Có, Omron H3CR được thiết kế với khả năng chống nhiễu tĩnh điện và nhiễu xung điện rất tốt, phù hợp môi trường nhà máy.
7. Tại sao tôi cần chế độ Power OFF-delay?: Chế độ này cực kỳ quan trọng để bảo vệ thiết bị (như động cơ, máy nén) bằng cách cho phép chúng hoàn tất chu trình làm mát hoặc xả áp suất trước khi dừng hẳn.
8. Độ bền của rơ le này là bao lâu?: Độ bền cơ học lên đến 10 triệu lần và độ bền điện lên đến 100.000 lần đóng cắt dưới tải định mức.
9. Hàng tại AUT VN có phải chính hãng không?: AUT VN cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ CO/CQ cho khách hàng doanh nghiệp.
10. Tôi có được bảo hành không?: Có, sản phẩm được bảo hành theo tiêu chuẩn chính sách của hãng Omron khi mua tại AUT VN.
