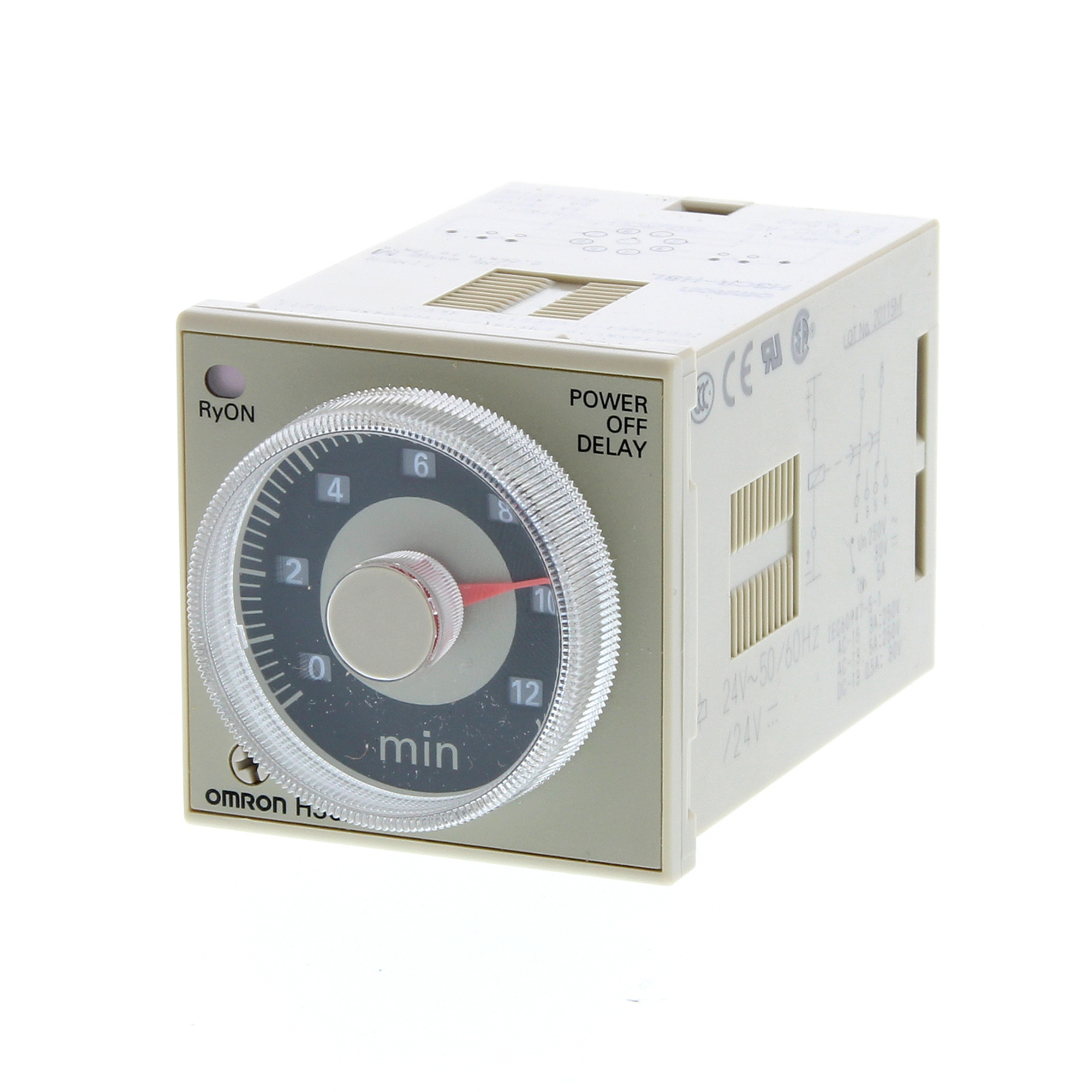

Timer Omron H3CR-HRL DC100-125 S - Chế độ OFF Delay, Ngõ ra DPDT, 11 Chân

Điện áp nguồn: 100 - 125 VDC (Ripple 20% max)
Chế độ hoạt động: Power OFF-delay (Trễ khi ngắt nguồn)
Ngõ ra điều khiển: Tiếp điểm DPDT (2 cặp tiếp điểm)
Kiểu kết nối: Socket 11 chân tròn (11-pin round socket)
Độ chính xác: Cao, sai số thời gian cực thấp ±0.2% FS

nhà chế tạo: Omron

SKU: H3CR-HRL DC100-125 S

Tải xuống mẫu

Giá cũ: 1.984.500 ₫

Giá bán: 1.587.600 ₫

Số lượng:

Giới thiệu về Timer Omron H3CR-HRL DC100-125 S

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát thời gian chính xác là yếu tố sống còn để đảm bảo quy trình vận hành trơn tru. Timer Omron H3CR-HRL DC100-125 S là dòng rơ le thời gian (timer) cao cấp từ thương hiệu Omron Nhật Bản, được thiết kế chuyên biệt cho chế độ Power OFF-delay. Sản phẩm giúp duy trì hoạt động của thiết bị sau khi nguồn điện chính đã ngắt, cực kỳ hữu ích trong các ứng dụng làm mát, dừng máy an toàn hoặc điều khiển các chu trình trễ trong công nghiệp.

Điểm nổi bật của sản phẩm

Độ tin cậy vượt trội: Sản phẩm đạt chuẩn chất lượng Nhật Bản, tuổi thọ cơ học lên đến 10 triệu lần đóng cắt.
Chế độ OFF-delay chuyên dụng: Giúp kiểm soát các ứng dụng cần duy trì trạng thái sau khi mất tín hiệu điều khiển.
Thiết kế nhỏ gọn, lắp đặt dễ dàng: Sử dụng socket 11 chân tiêu chuẩn, giúp việc thay thế và bảo trì cực kỳ nhanh chóng.
Chống nhiễu mạnh mẽ: Khả năng kháng nhiễu tĩnh điện và nhiễu xung cao, đảm bảo hoạt động ổn định trong môi trường điện công nghiệp khắc nghiệt.

Thông số kỹ thuật chi tiết

Model	H3CR-HRL DC100-125 S
Điện áp nguồn định mức	100 đến 125 VDC (Ripple tối đa 20%)
Dải điện áp cho phép	85% đến 110% điện áp nguồn
Tín hiệu đầu vào	Reset (Phương thức không điện áp)
Chế độ hoạt động	Power OFF-delay (Trễ khi ngắt nguồn)
Loại ngõ ra điều khiển	DPDT (2 cặp tiếp điểm chuyển đổi)
Số dải thời gian	4 dải thời gian tùy chỉnh
Công suất tiêu thụ	Khoảng 0.5 W (tại 125 VDC)
Độ chính xác thời gian	±0.2% FS max
Nhiệt độ vận hành	-10 đến 55 ℃
Độ ẩm vận hành	35% đến 85%
Khả năng chịu xung	5 kV (giữa các cực nguồn)
Phương thức kết nối	Socket 11 chân tròn
Trọng lượng	Khoảng 120 g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Timer Omron H3CR-HRL

Tối ưu hóa quy trình: Giảm thiểu rủi ro hư hỏng máy móc nhờ các chu trình dừng máy có kiểm soát thời gian.
Tiết kiệm chi phí: Độ bền cao giúp giảm tần suất thay thế linh kiện, giảm chi phí bảo trì hệ thống.
An toàn tuyệt đối: Các tính năng chống nhiễu và cách điện cao giúp bảo vệ hệ thống điều khiển trung tâm khỏi các xung điện đột ngột.

Hướng dẫn sử dụng (How to)

Bước 1: Lắp đặt Timer vào Socket 11 chân (ví dụ: P2CF-11) đã được gắn trên thanh DIN rail.
Bước 2: Kết nối nguồn điện DC 100-125V vào các chân nguồn theo sơ đồ đấu nối của Omron.
Bước 3: Điều chỉnh dải thời gian và giá trị thời gian cụ thể bằng các núm xoay trên mặt Timer.
Bước 4: Kết nối ngõ ra DPDT với tải (Relay, Contactor, hoặc đèn báo) để thực hiện chức năng điều khiển.
Bước 5: Kiểm tra hoạt động bằng cách ngắt nguồn chính và quan sát thời gian trễ của tiếp điểm.

Sản phẩm sử dụng chung với (isRelatedTo)

Socket Omron P2CF-11 / P2CF-11-E
Nguồn DC 100-125V ổn định
Contactor hoặc Relay trung gian để điều khiển tải lớn
Tủ điện điều khiển tự động hóa

Ứng dụng thực tế (Application)

Hệ thống làm mát: Duy trì quạt gió chạy thêm một khoảng thời gian sau khi tắt máy để hạ nhiệt động cơ.
Hệ thống xử lý nước: Điều khiển các van xả trễ sau khi kết thúc chu trình bơm.
Dây chuyền băng tải: Kiểm soát việc dừng băng tải có trễ để tránh ùn tắc hàng hóa.
Hệ thống HVAC: Điều khiển các thiết bị phụ trợ trong chu trình điều hòa không khí công nghiệp.

Câu hỏi thường gặp (FAQ)

Q: Timer này có thể dùng cho nguồn AC không?
A: Không, model H3CR-HRL DC100-125 S này được thiết kế chuyên dụng cho nguồn điện một chiều (DC) từ 100-125V.
Q: Chế độ OFF-delay hoạt động như thế nào?
A: Khi nguồn điện được cấp, tiếp điểm sẽ thay đổi trạng thái ngay lập tức. Khi ngắt nguồn, tiếp điểm sẽ duy trì trạng thái cũ trong một khoảng thời gian đã cài đặt trước khi trở về trạng thái ban đầu.
Q: Tôi cần mua thêm gì để lắp đặt sản phẩm này?
A: Bạn cần mua thêm Socket 11 chân (như P2CF-11) để gắn Timer lên thanh ray trong tủ điện.
Q: Sai số thời gian của sản phẩm là bao nhiêu?
A: Sản phẩm có độ chính xác cực cao với sai số tối đa chỉ ±0.2% giá trị thang đo (Full Scale).
Q: Sản phẩm có chịu được môi trường ẩm không?
A: Có, sản phẩm hoạt động tốt trong điều kiện độ ẩm từ 35% đến 85%.
Q: Làm sao để reset thời gian?
A: Sản phẩm hỗ trợ các phương thức reset như: hoạt động tức thời, reset theo giới hạn thời gian hoặc reset cưỡng bức qua tín hiệu đầu vào.
Q: Sản phẩm có chính hãng không?
A: Tại AUT VN, chúng tôi cam kết cung cấp Timer Omron chính hãng 100%, đầy đủ CO/CQ.
Q: Thời gian bảo hành như thế nào?
A: Sản phẩm được bảo hành theo tiêu chuẩn chính sách của hãng Omron và nhà phân phối AUT VN.
