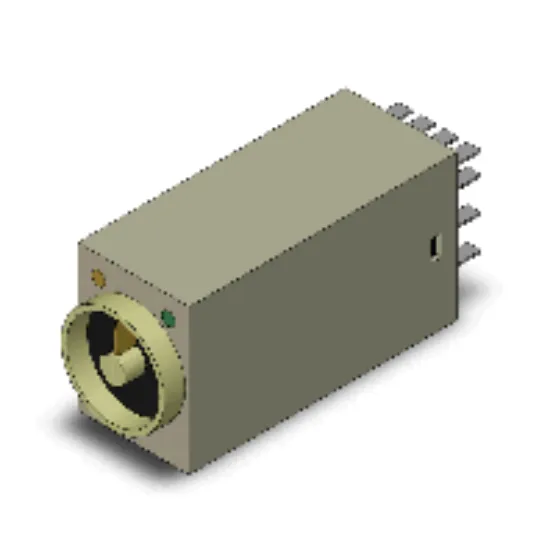

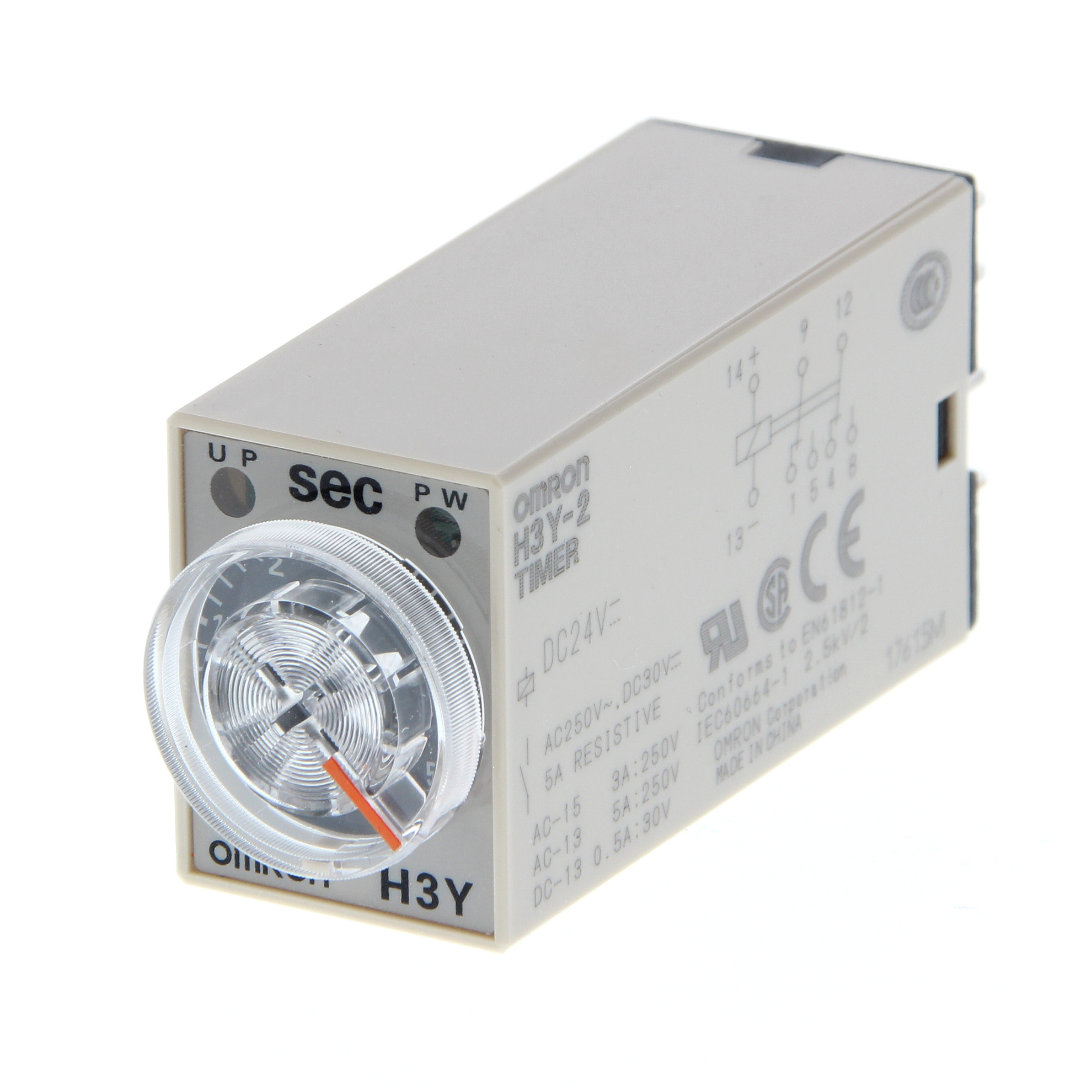

Timer Omron H3Y-4 DC100-110 30S | 4PDT, ON-Delay, 14 Chân - AUT VN

Dải thời gian điều chỉnh: 1 đến 30 giây
Điện áp nguồn định mức: 100 - 110 VDC
Ngõ ra điều khiển: 4PDT (4 cặp tiếp điểm độc lập)
Chế độ hoạt động: ON-delay (Trễ khi cấp nguồn)
Kiểu kết nối: Đế cắm 14 chân tròn (14-pin round socket)

nhà chế tạo: Omron

SKU: H3Y-4 DC100-110 30S

Tải xuống mẫu

Giá cũ: 1.176.150 ₫

Giá bán: 940.920 ₫

Timer Omron H3Y-4 DC100-110 30S: Giải pháp điều khiển thời gian chính xác cao

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chu kỳ thời gian chính xác là yếu tố sống còn để đảm bảo máy móc vận hành an toàn và hiệu suất cao. Timer Omron H3Y-4 DC100-110 30S là dòng rơ le thời gian (timer) cao cấp từ thương hiệu Omron Nhật Bản, được thiết kế chuyên biệt để đáp ứng những yêu cầu khắt khe nhất về độ bền và tính ổn định trong môi trường điện công nghiệp.

Điểm nổi bật của sản phẩm

Ngõ ra 4PDT mạnh mẽ: Với 4 cặp tiếp điểm độc lập, sản phẩm cho phép điều khiển đồng thời nhiều mạch điện khác nhau, tăng tối đa tính linh hoạt cho hệ thống điều khiển phức tạp.
Độ chính xác vượt trội: Sai số thời gian cực thấp (tối đa ±1% FS), đảm bảo các chu kỳ đóng ngắt luôn chuẩn xác theo cài đặt.
Thiết kế nhỏ gọn & bền bỉ: Thuộc dòng H3Y series danh tiếng, sản phẩm có khả năng chống rung và chịu nhiệt cực tốt, tối ưu diện tích lắp đặt trong các tủ điện.
Chế độ ON-delay tin cậy: Cơ chế trễ khi cấp nguồn giúp kiểm soát quá trình khởi động thiết bị một cách mượt mà, tránh các xung điện đột ngột.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	H3Y-4 DC100-110 30S
Điện áp nguồn định mức	100 đến 110 VDC (Sử dụng bộ chỉnh lưu toàn kỳ một pha)
Dải điện áp cho phép	85 đến 110% điện áp nguồn
Công suất tiêu thụ	Khoảng 1.3 W (tại 110 VDC)
Chế độ hoạt động	ON-delay (Trễ khi cấp nguồn)
Kiểu ngõ ra điều khiển	4PDT (4 cực, 2 vị trí)
Khả năng chịu tải tiếp điểm	Điện trở: 3 A tại 250 VAC (cosφ=1); Tải tối thiểu: 1 mA tại 1 VDC
Độ chính xác thời gian	Tối đa ±1% FS
Sai số cài đặt	Tối đa ±10% FS ±50 ms
Nhiệt độ vận hành	-10 đến 50 ℃ (không đóng băng)
Độ ẩm vận hành	35 đến 85 %
Cách điện	Tối thiểu 100 MΩ (tại 500 VDC)
Độ bền cơ học	10 triệu lần đóng cắt (không tải)
Độ bền điện	200.000 lần đóng cắt (3 A tại 250 VAC)
Kiểu kết nối	Đế cắm 14 chân tròn (14-pin round socket)
Cấp bảo vệ	IP40

Lợi ích khi sử dụng Timer Omron H3Y-4 tại AUT VN

Khi lựa chọn Timer Omron H3Y-4 tại AUT VN, quý khách hàng không chỉ mua một thiết bị, mà đang đầu tư vào sự ổn định của hệ thống:

Tối ưu hóa quy trình: Kiểm soát chính xác các giai đoạn đóng/ngắt của máy móc, giảm thiểu tối đa sai sót do yếu tố con người.
Tiết kiệm chi phí vận hành: Độ bền linh kiện vượt trội giúp giảm tần suất bảo trì và thay thế, tiết kiệm ngân sách dài hạn.
An toàn tuyệt đối: Sản phẩm đạt chuẩn quốc tế về cách điện và chống nhiễu, bảo vệ hệ thống điều khiển khỏi các sự cố chập cháy.

Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn cấp là dòng điện một chiều (DC) ổn định trong khoảng 100-110V.
Bước 2: Lắp đặt vào đế: Cắm Timer vào đế 14 chân (Socket tương thích như PY14 hoặc PYFZ-14) một cách chắc chắn để tránh tiếp xúc kém.

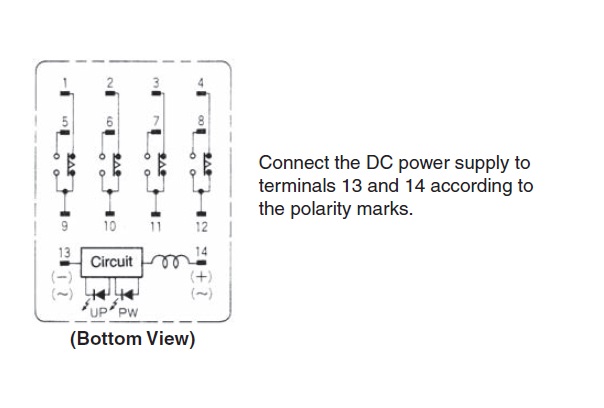

Bước 3: Đấu nối dây: Kết nối nguồn DC vào các chân cấp nguồn theo sơ đồ kỹ thuật của hãng. Đấu nối tải vào các tiếp điểm 4PDT tùy theo nhu cầu điều khiển.
Bước 4: Cài đặt thời gian: Xoay núm điều chỉnh trên mặt Timer để thiết lập khoảng thời gian trễ mong muốn (từ 1s đến 30s).
Bước 5: Kiểm tra vận hành: Cấp nguồn và sử dụng đồng hồ vạn năng để kiểm tra thời gian trễ thực tế nhằm đảm bảo thiết bị hoạt động đúng yêu cầu.

Sản phẩm sử dụng chung với

Để hệ thống vận hành hoàn hảo, Timer Omron H3Y-4 nên được kết hợp với:

Đế cắm chuyên dụng: Omron PYFZ-14 hoặc PY14, PY14-02.
Bộ nguồn DC 100-110V chất lượng cao.
Khởi động từ (Contactor) để điều khiển các thiết bị tải công suất lớn như động cơ, máy bơm.

Ứng dụng thực tế (Application)

Điều khiển thời gian khởi động động cơ trong các dây chuyền sản xuất tự động.
Hệ thống chiếu sáng công nghiệp tự động theo chu kỳ.
Các mạch trễ trong hệ thống xử lý nước thải, xử lý hóa chất.
Điều khiển băng tải trong nhà máy đóng gói và thực phẩm.

Câu hỏi thường gặp (FAQ)

1. Timer Omron H3Y-4 có dùng được cho điện xoay chiều (AC) không?

Tuyệt đối không. Model này được thiết kế chuyên biệt cho dòng điện một chiều (DC) 100-110V. Việc dùng nhầm điện AC sẽ gây hỏng thiết bị ngay lập tức.

2. Tôi cần mua đế cắm nào cho sản phẩm này?

Sản phẩm sử dụng chân cắm 14 chân tròn. Bạn nên sử dụng các loại đế Omron mã PY14, PYFZ-14 hoặc PY14-02 để đảm bảo tính tương thích cao nhất.

3. Tại sao tôi nên chọn loại 4PDT thay vì 2PDT?

Ngõ ra 4PDT cung cấp 4 cặp tiếp điểm độc lập, giúp bạn điều khiển cùng lúc 4 thiết bị hoặc 4 mạch điện khác nhau chỉ với 1 Timer, giúp tiết kiệm diện tích tủ điện.

4. Làm thế nào để điều chỉnh dải thời gian?

Bạn chỉ cần xoay núm vặn điều chỉnh trên mặt trước của Timer. Dải thời gian của model này linh hoạt từ 1 giây đến 30 giây.

5. Độ chính xác của Timer này như thế nào?

Sản phẩm có độ chính xác cực cao với sai số thời gian tối đa chỉ ±1% FS, rất phù hợp cho các ứng dụng đòi hỏi sự khắt khe về thời gian.

6. Sản phẩm có được bảo hành không?

Có. Khi mua tại AUT VN, quý khách được cam kết hàng chính hãng Omron và hưởng đầy đủ chính sách bảo hành từ nhà sản xuất.

7. Timer này có chịu được môi trường công nghiệp không?

Có, sản phẩm được thiết kế đạt chuẩn IP40, chịu được nhiệt độ từ -10 đến 50 độ C, rất bền bỉ trong môi trường nhà máy.

8. Nếu tôi muốn điều khiển tải lớn, tôi có dùng trực tiếp được không?

Tiếp điểm chịu tải tối đa 3A/250VAC. Với các tải lớn như động cơ công suất cao, bạn nên dùng Timer để kích cho Contactor (khởi động từ) để đảm bảo an toàn.
