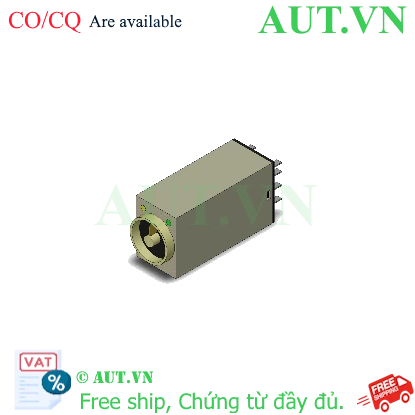

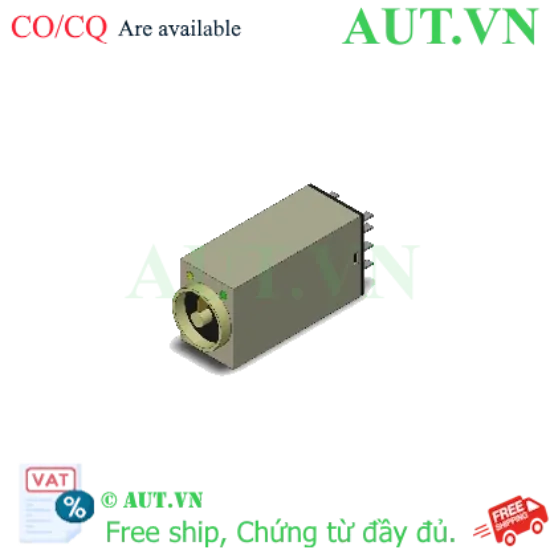

Timer Omron H3YN-21 DC100-110 | Rơ Le Thời Gian 8 Chân, DPDT, Chính Hãng

Điện áp nguồn: 100 - 110 VDC
Ngõ ra điều khiển: DPDT (2 cặp tiếp điểm)
Kiểu kết nối: Socket 8 chân tròn (8-pin round socket)
Chế độ hoạt động: ON delay, Interval, Flicker OFF start, Flicker ON start
Độ chính xác: ±1% FS max
Thương hiệu: Omron (Nhập khẩu chính hãng)

nhà chế tạo: Omron

SKU: H3YN-21 DC100-110

Tải xuống mẫu

Giá cũ: 869.850 ₫

Giá bán: 695.880 ₫

Giới thiệu Timer Omron H3YN-21 DC100-110

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát thời gian chính xác là yếu tố then chốt để đảm bảo quy trình vận hành ổn định. Timer Omron H3YN-21 DC100-110 là dòng rơ le thời gian (time relay) cao cấp được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất. Với khả năng hoạt động đa dạng các chế độ và độ bền vượt trội, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư điện và nhà lắp ráp tủ bảng điện.

Điểm nổi bật của sản phẩm

Độ chính xác cực cao: Sai số thời gian chỉ ±1% FS, đảm bảo các chu kỳ đóng ngắt luôn chuẩn xác.
Đa năng: Hỗ trợ 4 chế độ hoạt động khác nhau trong cùng một thiết bị, giúp tiết kiệm không gian tủ điện.
Thiết kế nhỏ gọn: Dạng 8 chân giúp lắp đặt nhanh chóng và dễ dàng thay thế thông qua socket.
Độ bền cơ học cao: Tuổi thọ cơ học lên đến 10 triệu lần đóng ngắt, cực kỳ tiết kiệm chi phí bảo trì.

Thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	H3YN-21 DC100-110
Điện áp nguồn định mức	100 đến 110 VDC (Nếu nguồn bao gồm bộ chỉnh lưu toàn kỳ 1 pha)
Dải điện áp cho phép	85 đến 110% điện áp nguồn
Công suất tiêu thụ	Relay ON: ~1.6 W / Relay OFF: ~0.4 W (tại 110 VDC)
Số dải thời gian	4 dải thời gian tùy chỉnh
Chế độ vận hành	ON delay, Interval, Flicker OFF start, Flicker ON start
Ngõ ra điều khiển	Time-limit: DPDT (2 cặp tiếp điểm)
Tải tiếp điểm (Resistive load)	250 VAC 5 A (cosφ=1)
Nhiệt độ môi trường	Vận hành: -10 đến 50 ℃ \| Lưu trữ: -25 đến 65 ℃
Độ chính xác thời gian	±1% FS tối đa
Sai số thiết lập	±10% FS ±50 ms tối đa
Điện trở cách điện	Tối thiểu 100 MΩ (tại 500 VDC)
Phương thức kết nối	Socket 8 chân tròn
Loại socket tương thích	PYFZ-08, PYFZ-08-E, PYF08M, PY08, PY08-02
Cấp bảo vệ	IP40

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi sử dụng Timer Omron H3YN-21

Việc đầu tư vào Timer Omron H3YN-21 mang lại sự an tâm tuyệt đối cho hệ thống của bạn. Sản phẩm giúp giảm thiểu rủi ro do lỗi thời gian trong các chu trình máy móc, tăng năng suất lao động và giảm thiểu tối đa thời gian dừng máy (downtime). Đặc biệt, với dải điện áp DC 100-110V, thiết bị này cực kỳ phù hợp với các hệ thống điều khiển sử dụng nguồn DC công nghiệp hiện đại.

Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt Socket 8 chân (ví dụ dòng PY08) lên thanh ray DIN rail trong tủ điện.

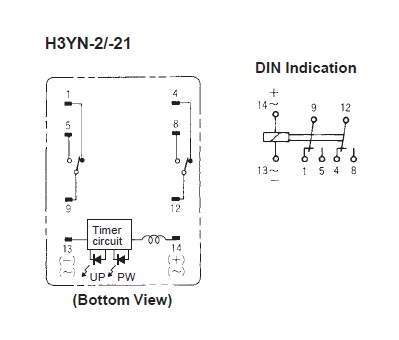

Bước 2: Kết nối nguồn điện DC 100-110V vào các chân cấp nguồn theo sơ đồ của Omron.
Bước 3: Cắm Timer H3YN-21 vào socket đã lắp.
Bước 4: Điều chỉnh dải thời gian (Time range) và giá trị thời gian (Time setting) bằng các núm xoay trên mặt thiết bị.
Bước 5: Kiểm tra ngõ ra DPDT để đảm bảo thiết bị hoạt động đúng chế độ đã chọn (ON delay, Flicker, v.v.).

Sản phẩm liên quan (isRelatedTo)

Socket Omron PY08 / PYF08
Nguồn DC Switching Power Supply 110VDC
Rơ le trung gian Omron dòng MY series

Ứng dụng thực tế (PropertyValue)

Ứng dụng: Điều khiển thời gian đóng ngắt máy bơm, băng tải, hệ thống đèn chiếu sáng công nghiệp, và các mạch lặp lại (Flicker) trong dây chuyền sản xuất tự động.

Câu hỏi thường gặp (FAQ)

1. Timer Omron H3YN-21 DC100-110 có dùng được điện xoay chiều (AC) không?: Không, đây là dòng chuyên dụng cho điện áp một chiều (DC) từ 100-110V. Vui lòng kiểm tra kỹ thông số trước khi đấu nối.
2. Ngõ ra DPDT nghĩa là gì?: DPDT (Double Pole Double Throw) nghĩa là thiết bị có 2 cặp tiếp điểm chuyển đổi độc lập, cho phép bạn điều khiển 2 mạch điện khác nhau cùng lúc.
3. Tôi có thể dùng socket loại nào cho Timer này?: Bạn có thể sử dụng các loại socket 8 chân của Omron như PY08, PYF08, PYFZ-08 hoặc các dòng tương đương.
4. Chế độ Flicker là gì?: Chế độ Flicker là chế độ lặp lại việc đóng/ngắt tiếp điểm theo một chu kỳ thời gian nhất định (nhấp nháy).
5. Độ chính xác của thiết bị là bao nhiêu?: Độ chính xác rất cao, sai số thời gian tối đa chỉ là ±1% giá trị thang đo (FS).
6. Sản phẩm có được bảo hành không?: Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron thông qua AUT VN.
7. Làm sao để biết Timer đã được cấp nguồn?: Khi cấp đúng nguồn 100-110VDC, các đèn LED chỉ báo trên mặt Timer sẽ sáng lên tùy theo chế độ vận hành.
8. Timer này có chịu được rung động mạnh không?: Có, thiết bị được thiết kế với khả năng chống rung và chống sốc tiêu chuẩn công nghiệp, đảm bảo hoạt động ổn định trong môi trường nhà máy.
