Timer Omron H3CR-G8EL-31 AC100-120V | Khởi Động Sao Tam Giác, Chống Sốc Điện, Độ Bền Cao | AUT VN

Điện áp nguồn: 100-120VAC (50/60 Hz) - Tiêu chuẩn Nhật/Mỹ.
Chức năng: Chuyên dụng khởi động Sao-Tam giác (Star-Delta) giúp giảm dòng khởi động.
Dải thời gian: Điều chỉnh linh hoạt từ 0.5 giây đến 120 giây.
Kết nối: Đế tròn 8 chân (8-pin) tiêu chuẩn, dễ dàng lắp đặt và thay thế.
Độ bền: Tuổi thọ cơ khí 20 triệu lần đóng cắt, vận hành ổn định trong môi trường công nghiệp.
Cam kết: Hàng chính hãng Omron, đầy đủ CO/CQ, phân phối chính thức bởi AUT VN.

nhà chế tạo: Omron

SKU: H3CR-G8EL-31 AC100-120

Tải xuống mẫu

Giá cũ: 2.047.500 ₫

Giá bán: 1.638.000 ₫

Số lượng:

Giới thiệu về Timer Omron H3CR-G8EL-31 AC100-120V

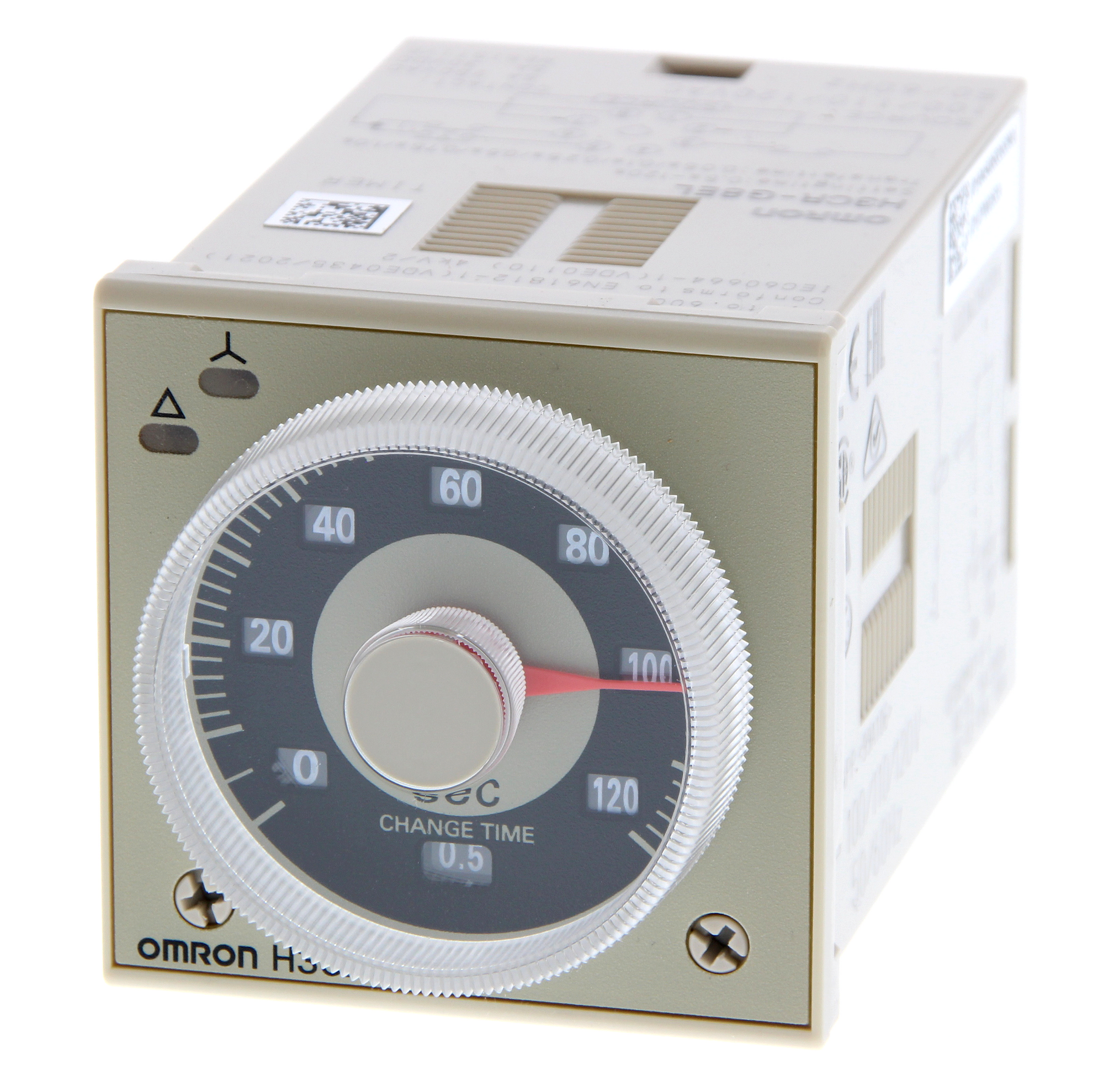

Timer Omron H3CR-G8EL-31 AC100-120V là thiết bị định thời (relay thời gian) chuyên dụng, được thiết kế tối ưu cho các hệ thống khởi động động cơ 3 pha theo phương pháp Sao-Tam giác (Star-Delta). Trong vận hành công nghiệp, việc kiểm soát chính xác thời điểm chuyển đổi từ chế độ Sao sang Tam giác là yếu tố then chốt để giảm dòng khởi động, tránh sụt áp lưới điện và bảo vệ cuộn dây động cơ khỏi hư hại do sốc điện. Với tiêu chuẩn chất lượng khắt khe từ Omron Nhật Bản, sản phẩm đảm bảo sự vận hành mượt mà và tin cậy tuyệt đối cho mọi tủ điện điều khiển.

Điểm nổi bật của Omron H3CR-G8EL-31

Chuyển mạch siêu tốc và chính xác: Khoảng thời gian chuyển đổi Star-Delta cực ngắn (0.05s - 1.0s), loại bỏ hoàn toàn nguy cơ ngắn mạch giữa hai giai đoạn.
Độ bền chuẩn công nghiệp: Tuổi thọ cơ khí lên đến 20 triệu lần đóng cắt, giúp doanh nghiệp giảm thiểu chi phí bảo trì và tối ưu hóa thời gian vận hành (uptime).
Tương thích hệ sinh thái Omron: Thiết kế chuẩn hóa, lắp đặt hoàn hảo với các loại đế cắm 8 chân phổ biến như P2CF-08, PF085A, hoặc P3G-08.
Khả năng chống nhiễu vượt trội: Vỏ nhựa cao cấp cách điện, linh kiện nội bộ tối ưu chống nhiễu điện từ (EMI), hoạt động bền bỉ trong môi trường nhà máy nóng ẩm.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	H3CR-G8EL-31
Thương hiệu	Omron (Nhật Bản)
Điện áp nguồn	100-120 VAC (50/60 Hz)
Chế độ hoạt động	Khởi động Sao-Tam giác (Star-Delta)
Dải thời gian cài đặt	0.5 giây $\rightarrow$ 120 giây
Thời gian chuyển mạch	0.05s - 1.0s
Cấu hình tiếp điểm	SPST-NO (Trễ), SPST-NO (Tức thời)
Cấp bảo vệ	IP40
Kiểu kết nối	8 chân tròn (8-pin round socket)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Timer Omron H3CR-G8EL-31

Bảo vệ động cơ tối đa: Triệt tiêu hiện tượng sốc điện khi khởi động, kéo dài tuổi thọ cuộn dây động cơ 3 pha.
Ổn định hệ thống điện: Hạn chế sụt áp cục bộ, đảm bảo các thiết bị điện xung quanh không bị ảnh hưởng khi máy công suất lớn khởi động.
Tiết kiệm chi phí vận hành: Giảm thiểu rủi ro chập cháy và hư hỏng thiết bị nhờ cơ chế chuyển mạch chính xác tuyệt đối.
Lắp đặt & Bảo trì siêu tốc: Thiết kế plug-and-play với đế cắm giúp việc thay thế diễn ra trong vài giây, không cần đấu nối lại dây.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Lắp đặt vật lý. Gắn đế cắm 8 chân (ví dụ: P2CF-08) lên thanh ray (DIN rail) trong tủ điện. Cắm Timer H3CR-G8EL-31 vào đế chắc chắn.
Bước 2: Cài đặt thời gian. Xoay núm vặn (potentiometer) ở mặt trước thiết bị để chọn thời gian chuyển đổi từ Sao sang Tam giác (từ 0.5s đến 120s).
Bước 3: Đấu nối điện. Thực hiện đấu nối theo sơ đồ mạch khởi động Sao-Tam giác tiêu chuẩn của Omron, chú ý phân biệt tiếp điểm tức thời và tiếp điểm trễ.
Bước 4: Kiểm tra nguồn điện. Xác nhận nguồn cấp nằm trong dải 100-120VAC. Cảnh báo: Tuyệt đối không cấp nguồn 220V vì sẽ gây cháy thiết bị ngay lập tức.
Bước 5: Vận hành thử. Chạy thử động cơ không tải để kiểm tra thời gian chuyển mạch và độ ổn định trước khi vận hành chính thức.

Sản phẩm sử dụng chung và tương thích

Để hệ thống đạt hiệu suất cao nhất, Timer Omron H3CR-G8EL-31 nên được kết hợp cùng:

Đế cắm 8 chân: P2CF-08, PF085A, P3G-08.
Thiết bị đóng cắt: Contactor 3 pha Omron, Rơ le nhiệt bảo vệ quá tải.
Phụ kiện điều khiển: Nút nhấn Start/Stop, đèn báo pha, CB bảo vệ mạch điều khiển.

Ứng dụng thực tế của sản phẩm

Timer Omron H3CR-G8EL-31 là lựa chọn hàng đầu trong các hệ thống:

Hệ thống thông gió: Quạt công nghiệp công suất lớn trong nhà xưởng.
Hệ thống khí nén/thủy lực: Máy nén khí, máy bơm nước công nghiệp 3 pha.
Dây chuyền sản xuất: Băng tải vận chuyển, máy nghiền, máy trộn thực phẩm và xây dựng.
Máy công cụ: Các loại máy phay, máy tiện công suất lớn.

Câu hỏi thường gặp (FAQ)

1. Timer H3CR-G8EL-31 khác gì với Timer đa năng thông thường?
Khác biệt lớn nhất là cơ chế chuyển mạch phối hợp. Nó tạo ra một "khoảng thời gian chết" (dead-time) an toàn khi ngắt contactor Sao và đóng contactor Tam giác, điều mà Timer đa năng không có, giúp ngăn chặn ngắn mạch.

2. Tôi có thể dùng Timer này cho điện áp 220V tại Việt Nam không?
Không. Model này chỉ dành cho 100-120VAC. Nếu cấp nguồn 220V, thiết bị sẽ bị cháy. Vui lòng liên hệ AUT VN để chọn model 220VAC.

3. Thời gian chuyển mạch 0.05s - 1.0s có ý nghĩa gì?
Đây là thời gian trễ an toàn để đảm bảo contactor Sao đã mở hoàn toàn trước khi contactor Tam giác đóng lại, bảo vệ hệ thống khỏi sự cố ngắn mạch.

4. Việc cài đặt thời gian có khó không?
Rất đơn giản. Bạn chỉ cần xoay núm vặn trên mặt trước theo thang chia độ, không cần lập trình hay phần mềm.

5. Làm sao để nhận biết hàng chính hãng Omron tại AUT VN?
Sản phẩm có tem niêm phong, hộp chính hãng và AUT VN cung cấp đầy đủ chứng từ CO/CQ khi khách hàng yêu cầu.

6. Sản phẩm này sử dụng với đế cắm nào?
Sử dụng đế cắm 8 chân tròn, phổ biến nhất là P2CF-08, PF085A và P3G-08.

7. Tôi muốn tìm sản phẩm tương đương giá rẻ hơn thì chọn loại nào?
Bạn có thể tham khảo Timer Hanyoung Nux MA4SD hoặc Autonics AT8SDN. Lưu ý kiểm tra kỹ điện áp nguồn.

8. Tuổi thọ thực tế của thiết bị là bao lâu?
Với 20 triệu lần đóng cắt, nếu khởi động 10 lần/ngày, thiết bị có thể hoạt động bền bỉ trong hàng chục năm.

9. Thiết bị có chịu được môi trường bụi bẩn không?
Có, với chuẩn IP40 và vỏ nhựa bền. Tuy nhiên, nên lắp trong tủ điện kín để tối ưu tuổi thọ.

10. Chính sách bảo hành tại AUT VN như thế nào?
AUT VN bảo hành chính hãng theo tiêu chuẩn Omron và hỗ trợ kỹ thuật miễn phí trong suốt quá trình lắp đặt.
