Chỉ số IP67 của sản phẩm có ý nghĩa gì?

IP67 giúp sản phẩm chống bụi hoàn toàn và chịu được việc ngâm nước ở độ sâu 1m trong 30 phút.

Sản phẩm này có đèn báo không?

Model B3S-1100P là phiên bản không tích hợp đèn LED.

Có dùng được cho điện áp 220V không?

Không, sản phẩm dùng cho tải nhỏ 0.05A tại 24VDC. Cần dùng qua relay nếu muốn điều khiển tải 220V.

Tuổi thọ của nút nhấn này là bao lâu?

Tuổi thọ cơ học đạt khoảng 500,000 lần nhấn.

Làm sao để biết hàng chính hãng?

Hàng chính hãng tại AUT VN có đầy đủ CO/CQ, bao bì và tem nhãn từ nhà sản xuất Omron.

Việc hàn lên PCB có khó không?

Rất dễ dàng nhờ chân cắm chuẩn chuyên dụng cho PCB.

Tiếp điểm 1NO là gì?

1NO (Normally Open) nghĩa là ở trạng thái nghỉ, mạch điện ở trạng thái hở.

AUT VN có xuất hóa đơn VAT không?

Có, AUT VN hỗ trợ xuất hóa đơn VAT đầy đủ cho mọi đơn hàng.

Công tắc nút nhấn Omron B3S-1100P Chính hãng - Chống nước IP67, Tiếp điểm 1NO, Gắn PCB siêu bền

Model: B3S-1100P (Thương hiệu Omron Nhật Bản)
Cấu hình: 1NO (Thường mở) - Truyền dẫn tín hiệu cực kỳ chính xác
Độ bền: Chuẩn chống nước & bụi IP67, tuổi thọ lên đến 500,000 lần nhấn
Kiểu tác động: Nhấn nhả (Momentary) cho phản hồi tức thì
Lắp đặt: Thiết kế chuyên dụng cho gắn bảng mạch PCB, kích thước siêu nhỏ gọn

nhà chế tạo: Omron

SKU: B3S-1100P

Tải xuống mẫu

Giá cũ: 16.800 ₫

Giá bán: 13.440 ₫

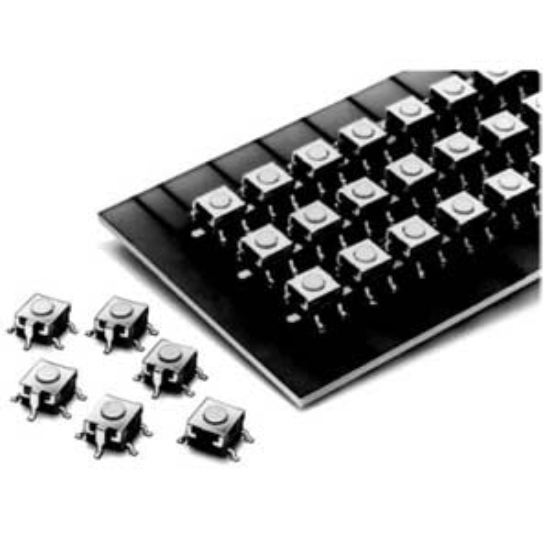

Giới thiệu Công tắc nút nhấn Omron B3S-1100P

Công tắc nút nhấn Omron B3S-1100P là giải pháp điều khiển kích thước siêu nhỏ nhưng sở hữu độ bền công nghiệp vượt trội. Được thiết kế chuyên dụng cho việc gắn trên bảng mạch in (PCB), sản phẩm này là lựa chọn hàng đầu cho các kỹ sư thiết kế thiết bị điện tử, bảng điều khiển máy móc và các thiết bị đo lường yêu cầu sự chính xác cao. Với thương hiệu Omron danh tiếng, B3S-1100P đảm bảo sự ổn định tuyệt đối, giúp hệ thống vận hành trơn tru ngay cả trong những môi trường khắc nghiệt nhất.

Điểm nổi bật của Omron B3S-1100P

Chuẩn bảo vệ IP67: Khả năng chống bụi tuyệt đối và chống thấm nước, cho phép thiết bị hoạt động an toàn trong môi trường ẩm ướt hoặc nhiều bụi bẩn công nghiệp.
Kích thước siêu nhỏ gọn: Tối ưu hóa diện tích lắp đặt trên PCB, phù hợp cho xu hướng thu nhỏ thiết bị điện tử (miniaturization) hiện đại.
Tuổi thọ cơ học ấn tượng: Khả năng hoạt động bền bỉ lên đến 500,000 chu kỳ, giảm thiểu tối đa chi phí bảo trì và thay thế định kỳ.
Tiếp điểm bạc cao cấp: Sử dụng hợp kim bạc giúp tăng cường khả năng dẫn điện, chống mài mòn và loại bỏ hoàn toàn hiện tượng chập chờn khi vận hành.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	B3S-1100P
Thương hiệu	Omron (Nhật Bản)
Cấu hình tiếp điểm	1NO (Normally Open - Thường mở)
Kiểu tác động	Nhấn nhả (Momentary)
Màu sắc	Trắng ngà (Ivory)
Đường kính đầu nhấn	3.3mm (Dạng tròn nhô cao)
Định mức tiếp điểm	0.05A tại 24VDC (Tải thuần trở)
Vật liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Tuổi thọ cơ học	500,000 chu kỳ
Phương pháp lắp đặt	Gắn bảng mạch in (PCB Mounting)
Nhiệt độ vận hành	-25°C đến 70°C
Cấp bảo vệ	IP67 (Chống bụi & nước)
Kích thước vật lý	9mm x 6.6mm x 4.3mm

Lợi ích khi sử dụng Omron B3S-1100P

Độ tin cậy tuyệt đối: Loại bỏ hoàn toàn rủi ro chập chờn nhờ vật liệu tiếp điểm bạc cao cấp, đảm bảo tín hiệu truyền dẫn chính xác tuyệt đối cho các mạch điều khiển nhạy cảm.
Tối ưu không gian thiết kế: Thiết kế Unibody siêu nhỏ gọn, là lựa chọn hoàn hảo cho các bo mạch điều khiển hiện đại cần tối giản diện tích nhưng vẫn đảm bảo độ bền.
Lắp đặt công nghiệp nhanh chóng: Chân cắm chuẩn PCB giúp quy trình hàn gắn và lắp ráp tự động hoặc thủ công trở nên dễ dàng, tiết kiệm thời gian sản xuất.
Kháng môi trường khắc nghiệt: Không bị ảnh hưởng bởi độ ẩm cao, bụi bẩn hay tia nước nhờ tiêu chuẩn IP67, giúp kéo dài tuổi thọ thiết bị tổng thể.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Kiểm tra sơ đồ chân (Pinout) của công tắc B3S-1100P để xác định chính xác vị trí tiếp điểm 1NO trên sơ đồ mạch in.
Bước 2: Vệ sinh sạch bề mặt bảng mạch PCB tại vị trí lỗ khoan lắp đặt để loại bỏ bụi bẩn và oxit, đảm bảo độ bám dính thiếc hàn tốt nhất.
Bước 3: Đặt công tắc vào lỗ khoan, điều chỉnh sao cho thân công tắc vuông góc tuyệt đối với mặt board để tránh gây ứng suất cơ học lên chân linh kiện.
Bước 4: Sử dụng máy hàn thiếc chuyên dụng với nhiệt độ phù hợp (tránh quá nhiệt làm biến dạng vỏ nhựa) để cố định các chân tiếp điểm.
Bước 5: Sử dụng đồng hồ vạn năng (Multimeter) ở chế độ đo thông mạch (Continuity) để kiểm tra chức năng nhấn nhả trước khi cấp nguồn hệ thống chính thức.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hiệu suất và sự an toàn cho mạch điều khiển, Omron B3S-1100P thường được kết hợp cùng:

Diode bảo vệ: Ngăn chặn dòng điện ngược gây hư hỏng các linh kiện bán dẫn nhạy cảm trên PCB.
Điện trở kéo (Pull-up/Pull-down): Giúp ổn định mức logic (High/Low), chống nhiễu tín hiệu cho nút nhấn.
Các dòng nút nhấn Omron B3S khác: Các phiên bản có tích hợp đèn LED hoặc cấu hình tiếp điểm khác để đa dạng hóa bảng điều khiển.

Ứng dụng thực tế (PropertyValue)

Thiết bị công nghiệp: Làm nút Reset cho PLC, nút kích hoạt khởi động trên bo mạch máy CNC, cánh tay Robot.
Thiết bị y tế: Tích hợp vào máy đo huyết áp, máy chẩn đoán cầm tay yêu cầu độ bền và khả năng vệ sinh cao.
Điện tử tiêu dùng: Sử dụng trong các thiết bị gia dụng thông minh, module điều khiển từ xa, thiết bị IoT.
Hệ thống nhúng: Lựa chọn tiêu chuẩn cho các dự án Arduino, Raspberry Pi cần linh kiện chất lượng công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Omron B3S-1100P là nút nhấn giữ hay nhấn nhả?
Đây là loại nút nhấn nhả (Momentary). Tiếp điểm chỉ đóng khi bạn nhấn và sẽ tự động trở về trạng thái mở ngay khi buông tay.

2. Chỉ số IP67 của sản phẩm có ý nghĩa thực tế như thế nào?
IP67 có nghĩa là sản phẩm chống bụi hoàn toàn và có khả năng chịu được việc ngâm trong nước ở độ sâu 1 mét trong vòng 30 phút mà không ảnh hưởng đến chức năng.

3. Model B3S-1100P có tích hợp đèn LED báo hiệu không?
Không, model B3S-1100P là phiên bản không đèn. Nếu bạn cần phiên bản có đèn, hãy tham khảo các mã sản phẩm khác trong series B3S của Omron.

4. Tôi có thể dùng nút nhấn này trực tiếp cho điện áp 220V AC không?
Tuyệt đối không. Sản phẩm thiết kế cho tải nhỏ (0.05A tại 24VDC). Để điều khiển tải 220V, bạn cần sử dụng qua relay hoặc transistor.

5. Tuổi thọ thực tế của nút nhấn này là bao lâu?
Sản phẩm đạt tuổi thọ cơ học khoảng 500,000 lần nhấn trong điều kiện vận hành tiêu chuẩn, cực kỳ bền bỉ.

6. Màu sắc thực tế của sản phẩm là gì?
Sản phẩm có màu trắng ngà (Ivory), mang lại tính thẩm mỹ chuyên nghiệp cho các thiết bị điện tử.

7. Làm sao để đảm bảo mua được hàng Omron chính hãng tại AUT VN?
AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ CO/CQ và hóa đơn VAT, giúp khách hàng hoàn toàn yên tâm về chất lượng.

8. Việc hàn B3S-1100P lên PCB có đòi hỏi kỹ thuật cao không?
Không, sản phẩm có chân cắm chuẩn xác. Bạn chỉ cần kiểm soát tốt nhiệt độ mỏ hàn để không làm biến dạng vỏ nhựa xung quanh.

9. Tiếp điểm 1NO (Thường mở) hoạt động như thế nào?
Ở trạng thái bình thường, mạch hở. Khi có lực nhấn, tiếp điểm đóng lại cho phép dòng điện đi qua để thực hiện lệnh.

10. AUT VN có hỗ trợ giao hàng toàn quốc không?
Có, chúng tôi hỗ trợ giao hàng hỏa tốc trên toàn quốc và hỗ trợ xuất hóa đơn VAT đầy đủ cho doanh nghiệp.

11. Sản phẩm có chịu được nhiệt độ cao trong môi trường máy móc không?
Có, sản phẩm vận hành ổn định trong dải nhiệt từ -25°C đến 70°C, phù hợp với đa số môi trường công nghiệp.

12. Kích thước 9mm x 6.6mm có khó thao tác không?
Kích thước này tối ưu cho các thiết bị nhỏ. Tuy nhiên, đầu nhấn được thiết kế nhô cao 3.3mm giúp người dùng thao tác rất dễ dàng và chính xác.

Nguồn tham khảo: Omron Electronic Components Official
