Cảm biến quang Omron EE-SX953P-R 1M - Ngõ ra PNP, Khe hở 5mm, Tần số 1kHz

Loại ngõ ra: PNP Open Collector
Điện áp hoạt động: 5...24VDC
Chế độ vận hành: Hỗ trợ cả Dark-ON và Light-ON (2 ngõ ra)
Tần số đáp ứng: 1kHz (Trung bình 3kHz)
Chiều rộng khe rãnh: 5mm
Chiều dài cáp: 1m (Robot pre-wired)

nhà chế tạo: Omron

SKU: EE-SX953P-R 1M

Tải xuống mẫu

Giá cũ: 455.550 ₫

Giá bán: 364.440 ₫

Số lượng:

Giới thiệu về Cảm biến quang điện siêu nhỏ Omron EE-SX953P-R 1M

Cảm biến quang Omron EE-SX953P-R 1M là dòng cảm biến quang điện kiểu rãnh (Grooved Type) với thiết kế hình chữ R đặc trưng, siêu nhỏ gọn, chuyên dụng cho các ứng dụng phát hiện vật thể trong không gian hẹp. Với độ chính xác cực cao và khả năng đáp ứng nhanh, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa, cánh tay robot và máy móc CNC hiện đại. Được phân phối chính hãng bởi AUT VN, sản phẩm đảm bảo hiệu suất vận hành bền bỉ trong môi trường công nghiệp.

Điểm nổi bật của Omron EE-SX953P-R 1M

Thiết kế R-shaped tối ưu: Giúp dễ dàng lắp đặt trong các module nhỏ gọn, tiết kiệm diện tích.
Ngõ ra linh hoạt: Tích hợp cả hai chế độ Dark-ON và Light-ON, cho phép người dùng tùy chọn tín hiệu đầu ra tùy theo nhu cầu điều khiển.
Tốc độ phản hồi cực nhanh: Tần số đóng ngắt lên đến 1kHz, đáp ứng tốt các yêu cầu đếm sản phẩm tốc độ cao.
Độ bền công nghiệp: Vỏ chế tạo từ nhựa PBT và Polycarbonate chịu lực, chống nhiễu ánh sáng môi trường tốt.

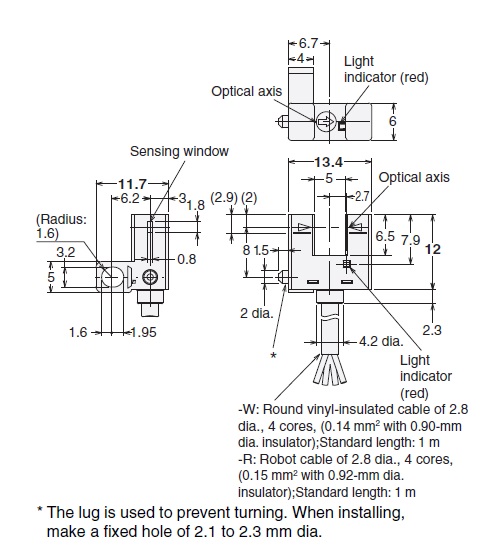

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	EE-SX953P-R 1M
Kiểu cảm biến	Kiểu rãnh (Hình chữ R) - Thu phát đối xứng
Chiều rộng khe rãnh	5 mm
Loại ngõ ra	PNP Open Collector
Chế độ hoạt động	Dark-ON và Light-ON (2 ngõ ra độc lập)
Điện áp nguồn	5 đến 24 VDC ±10%
Dòng tiêu thụ	15 mA
Tần số đáp ứng	Tối thiểu 1 kHz (Trung bình 3 kHz)
Vật thể phát hiện chuẩn	Vật không xuyên quang, kích thước tối thiểu 1.8 x 0.8 mm
Nguồn sáng	LED Hồng ngoại (940 nm)
Chỉ báo	Đèn LED màu đỏ
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-25 đến 55 ℃
Chiều dài cáp	1 m (Robot pre-wired)
Vật liệu vỏ	Nhựa PBT / Polycarbonate (PC)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng cảm biến EE-SX953P-R 1M

Độ chính xác tuyệt đối: Loại bỏ sai số trong việc xác định vị trí điểm dừng hoặc đếm sản phẩm.
Lắp đặt nhanh chóng: Thiết kế dây sẵn cho robot giúp giảm thời gian đấu nối và thi công.
Ổn định cao: Khả năng chống nhiễu ánh sáng huỳnh quang lên đến 1000 lx, đảm bảo hệ thống không bị báo giả.
Tiết kiệm chi phí: Tuổi thọ linh kiện cao, giảm thiểu chi phí bảo trì và thay thế.

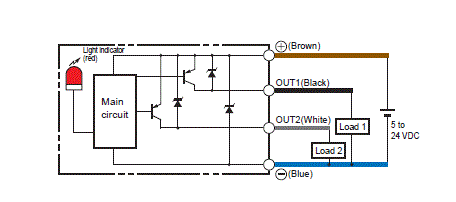

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Xác định vị trí lắp đặt cảm biến sao cho khe rãnh 5mm nằm đúng quỹ đạo di chuyển của vật thể cần phát hiện.
Bước 2: Đấu nối nguồn điện (5-24VDC) vào dây nguồn của cảm biến.
Bước 3: Lựa chọn ngõ ra phù hợp: Sử dụng dây Light-ON nếu muốn tín hiệu kích hoạt khi có ánh sáng đi qua, hoặc Dark-ON khi vật thể che khuất ánh sáng.
Bước 4: Kết nối ngõ ra PNP với PLC hoặc Relay điều khiển.
Bước 5: Kiểm tra đèn LED chỉ báo màu đỏ để xác nhận cảm biến đang hoạt động đúng trạng thái.

Sản phẩm sử dụng chung với thiết bị nào?

Cảm biến Omron EE-SX953P-R thường được tích hợp cùng các thiết bị sau:

PLC (Programmable Logic Controller): Siemens, Mitsubishi, Omron để xử lý tín hiệu đầu vào.
Relay trung gian: Để chuyển đổi mức tín hiệu điều khiển tải lớn hơn.
Bộ điều khiển Servo/Step Motor: Dùng làm cảm biến Home hoặc Limit Switch.
Bộ nguồn DC 24V: Cung cấp nguồn ổn định cho cảm biến.

Ứng dụng thực tế của sản phẩm

Trong Robot công nghiệp: Phát hiện vị trí các khớp nối, giới hạn hành trình của cánh tay Robot.
Máy CNC và Máy in 3D: Xác định điểm gốc (Home position) cho trục X, Y, Z.
Dây chuyền đóng gói: Đếm sản phẩm chạy qua rãnh với tốc độ cao.
Thiết bị y tế: Giám sát chuyển động của các chi tiết siêu nhỏ trong máy phân tích.

Câu hỏi thường gặp (FAQ)

1. EE-SX953P-R khác gì với các dòng cảm biến quang thông thường?
Đây là cảm biến kiểu rãnh siêu nhỏ (Grooved), tích hợp thu-phát trong một thân máy, chuyên cho không gian cực hẹp, khác với loại thu-phát rời.

2. Ngõ ra PNP có nghĩa là gì?
PNP nghĩa là khi cảm biến được kích hoạt, nó sẽ xuất ra mức điện áp dương (V+) về phía tải.

3. Tôi có thể dùng nguồn 12V cho cảm biến này không?
Có, sản phẩm hỗ trợ dải điện áp rộng từ 5V đến 24VDC.

4. Chế độ Dark-ON và Light-ON hoạt động ra sao?
Light-ON: Ngõ ra ON khi tia sáng truyền qua. Dark-ON: Ngõ ra ON khi vật thể che khuất tia sáng.

5. Cảm biến này có chống nước không?
Sản phẩm đạt tiêu chuẩn IP50, chỉ chống bụi cơ bản, không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

6. Tần số 1kHz có ý nghĩa gì trong thực tế?
Nghĩa là cảm biến có thể đóng ngắt 1000 lần trong 1 giây, phù hợp cho các ứng dụng đếm tốc độ cao.

7. Chiều dài dây 1m có thể nối dài thêm không?
Có, bạn có thể nối dài dây bằng các đầu cos hoặc terminal, nhưng hãy đảm bảo bọc chống nhiễu nếu dây quá dài.

8. Vật thể nhỏ nhất mà cảm biến có thể nhận biết là bao nhiêu?
Vật thể không xuyên quang với kích thước tối thiểu 1.8 x 0.8 mm.

9. Sản phẩm này có dễ bị nhiễu bởi ánh sáng đèn nhà xưởng không?
Không, nhờ sử dụng LED hồng ngoại và bộ lọc, nó có thể chịu được ánh sáng huỳnh quang lên đến 1000 lx.

10. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ cho sản phẩm Omron chính hãng.
