Ý nghĩa của Unshielded là gì?

Nghĩa là cảm biến có vùng phát hiện rộng xung quanh đầu sensor, cần để khoảng trống khi lắp đặt để tránh kích hoạt nhầm.

Cảm biến tiệm cận Omron E2E-X20MD1S 5M - M30, Phát hiện 20mm, Ngõ ra NO (2 Dây DC)

Kích thước: M30 (Phi 30mm)
Khoảng cách phát hiện: 20mm (Không chống nhiễu - Unshielded)
Ngõ ra: NO (Thường mở), 2 dây DC
Nguồn cấp: 12 - 24VDC
Chiều dài cáp: 5 mét (Kết nối dây liền)
Tiêu chuẩn bảo vệ: IP67, chống dầu, chống bụi

nhà chế tạo: Omron

SKU: E2E-X20MD1S 5M

Tải xuống mẫu

Giá cũ: 2.123.312 ₫

Giá bán: 1.769.427 ₫

Số lượng:

Giới thiệu về Cảm biến tiệm cận Omron E2E-X20MD1S 5M

Cảm biến tiệm cận Omron E2E-X20MD1S 5M là giải pháp cảm biến công nghiệp cao cấp, được thiết kế để phát hiện các vật thể kim loại (đặc biệt là sắt) mà không cần tiếp xúc vật lý. Với kích thước chuẩn M30 và khoảng cách phát hiện lên đến 20mm, sản phẩm này là sự lựa chọn hàng đầu cho các hệ thống tự động hóa yêu cầu độ chính xác cao, độ bền vượt trội trong môi trường công nghiệp khắc nghiệt.

Điểm nổi bật của Omron E2E-X20MD1S 5M

Độ bền cực cao: Vỏ bằng đồng mạ niken kết hợp bề mặt PBT chịu lực, đạt tiêu chuẩn IP67 chống nước và chống dầu.
Khoảng cách phát hiện rộng: 20mm giúp linh hoạt hơn trong việc lắp đặt và định vị vật thể.
Kết nối ổn định: Dây cáp dài 5m đúc sẵn, giảm thiểu rủi ro rò rỉ điện hoặc hỏng hóc tại điểm nối.
Vận hành tin cậy: Cơ chế ngõ ra NO (Normally Open) 2 dây DC đơn giản, dễ dàng tích hợp vào PLC hoặc rơ le điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	E2E-X20MD1S 5M

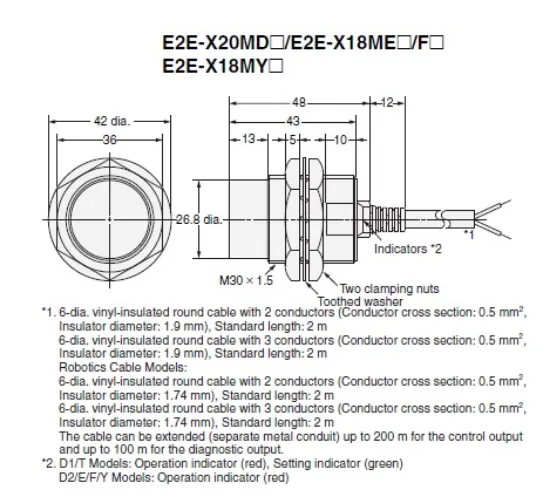

Kích thước đầu cảm biến	M30
Loại cảm biến	Hình trụ (có ren), Không chống nhiễu (Unshielded)
Nguồn cấp	DC 2 dây
Khoảng cách phát hiện	20 mm ±10%
Khoảng cách cài đặt	0 đến 16 mm
Chế độ hoạt động	NO (Thường mở)
Vật thể phát hiện	Kim loại sắt (Độ nhạy giảm với kim loại phi sắt)
Tần số đáp ứng	100 Hz
Điện áp nguồn	12 đến 24 VDC (độ gợn p-p tối đa 10%)
Dòng rò	Tối đa 0.8 mA
Khả năng đóng ngắt	3 đến 100 mA
Đèn chỉ thị	Đỏ (Hoạt động), Xanh (Cài đặt hoạt động)
Tiêu chuẩn bảo vệ	IEC: IP67 / Tiêu chuẩn hãng: Chống dầu
Vật liệu	Vỏ: Đồng mạ Niken; Bề mặt: PBT; Cáp: PVC
Chiều dài cáp	5 mét

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa quy trình: Giảm thiểu hư hỏng vật lý cho vật thể nhờ cơ chế cảm biến không tiếp xúc.
Tiết kiệm chi phí bảo trì: Tuổi thọ cao, không bị mài mòn cơ học, giảm thời gian downtime của máy móc.
Lắp đặt nhanh chóng: Thiết kế ren M30 phổ biến, dễ dàng cố định vào khung máy.
Hoạt động ổn định: Khả năng chống nhiễu tốt và hoạt động bền bỉ trong dải nhiệt độ từ -25 đến 70°C.

Hướng dẫn sử dụng (How to use)

Bước 1: Lắp đặt vật lý - Khoét lỗ M30 trên khung máy, cố định cảm biến bằng đai ốc và vòng đệm đi kèm. Đảm bảo khoảng cách từ mặt cảm biến đến vật thể trong khoảng 0-16mm để đạt hiệu quả tốt nhất.
Bước 2: Đấu nối điện - Kết nối 2 dây của cảm biến với nguồn DC (12-24V) và tải (PLC/Relay). Lưu ý đấu đúng cực tính của nguồn điện.
Bước 3: Cân chỉnh - Đưa vật thể kim loại lại gần mặt cảm biến. Quan sát đèn chỉ thị (màu đỏ) để xác định điểm phát hiện chính xác.
Bước 4: Kiểm tra - Vận hành thử nghiệm hệ thống để đảm bảo tín hiệu phản hồi về PLC chính xác và không bị nhiễu.

Sản phẩm sử dụng chung với thiết bị nào?

Để hệ thống hoạt động đồng bộ, Omron E2E-X20MD1S 5M thường được kết hợp với:

Bộ điều khiển PLC: Omron CP1H, CP1L hoặc các dòng PLC Siemens, Mitsubishi.
Rơ le trung gian: Omron MY2N, MY4N để khuếch đại tín hiệu.
Bộ nguồn DC: Nguồn tổ ong 24VDC hoặc bộ nguồn S8VK của Omron.

Ứng dụng thực tế của sản phẩm

Công nghiệp đóng gói: Đếm sản phẩm kim loại trên băng tải.
Sản xuất ô tô: Phát hiện vị trí cánh tay robot hoặc vị trí gá đặt chi tiết.
Máy CNC/Máy công cụ: Xác định vị trí điểm dừng (Limit switch) của trục máy.
Hệ thống phân loại: Nhận diện vật liệu kim loại để phân loại sản phẩm tự động.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E2E-X20MD1S 5M có thể phát hiện nhôm hoặc đồng không?
Có, nhưng độ nhạy sẽ giảm đáng kể so với sắt. Bạn cần đặt vật thể gần hơn khoảng cách 20mm.

2. Ý nghĩa của "Unshielded" (Không chống nhiễu) là gì?
Điều này có nghĩa là cảm biến có vùng phát hiện rộng hơn xung quanh đầu sensor. Khi lắp đặt, bạn cần để một khoảng trống xung quanh đầu cảm biến để tránh kích hoạt nhầm bởi khung kim loại của máy.

3. Tôi có thể tự cắt ngắn dây cáp 5m không?
Không khuyến khích. Việc cắt dây có thể làm mất khả năng chống nước IP67 tại đầu nối và ảnh hưởng đến bảo hành.

4. Sự khác biệt giữa NO và NC trong cảm biến này là gì?
Model này là NO (Normally Open), nghĩa là mặc định ngõ ra mở, khi phát hiện kim loại thì ngõ ra sẽ đóng (cho phép dòng điện đi qua).

5. Sản phẩm có chịu được môi trường dầu mỡ không?
Có, Omron thiết kế dòng E2E đạt chuẩn chống dầu, rất phù hợp cho các máy gia công cơ khí.

6. Điện áp 12VDC có chạy được không?
Có, dải điện áp hoạt động của sản phẩm là từ 10 đến 30 VDC.

7. Làm sao để biết cảm biến đang hoạt động?
Bạn hãy quan sát đèn LED chỉ thị màu đỏ trên thân cảm biến; đèn sáng khi phát hiện vật thể.

8. Tại AUT VN, sản phẩm này có đầy đủ giấy tờ không?
Có, AUT VN cung cấp đầy đủ CO/CQ cho mọi sản phẩm Omron chính hãng.

9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của Omron Việt Nam.

10. Tôi cần mua số lượng lớn, AUT VN có chiết khấu không?
Có, chúng tôi có chính sách giá cạnh tranh cho khách hàng doanh nghiệp và đại lý.

Nguồn tham khảo: Omron Industrial Automation
