Công tắc A16-AWA-1 là loại nhấn nhả hay nhấn giữ?

Đây là loại nhấn giữ (Alternate), nghĩa là khi bạn nhấn một lần, tiếp điểm sẽ chuyển trạng thái và giữ nguyên trạng thái đó cho đến khi bạn nhấn thêm một lần nữa.

Sản phẩm có đèn LED hiển thị không?

Không, model A16-AWA-1 là loại không đèn (Non-lighted).

Chỉ số IP40 có ý nghĩa gì?

IP40 có nghĩa là sản phẩm có khả năng chống lại các vật thể rắn có kích thước > 1mm nhưng không có khả năng chống nước.

Công tắc nút nhấn Omron A16-AWA-1 | Nhấn giữ (Alternate), Hình vuông có thanh chắn, 16mm

Model: A16-AWA-1
Thương hiệu: Omron
Loại vận hành: Nhấn giữ (Alternate/Latching)
Kiểu dáng: Hình vuông có thanh chắn bảo vệ (Square 2-way guard)
Màu sắc: Trắng
Tiếp điểm: 1NO + 1NC (SPDT)
Kích thước lắp đặt: 16mm
Chế độ: Không đèn (Non-lighted)

nhà chế tạo: Omron

SKU: A16-AWA-1

Tải xuống mẫu

Giá cũ: 324.450 ₫

Giá bán: 259.560 ₫

Số lượng:

Giới thiệu về Công tắc nút nhấn Omron A16-AWA-1

Công tắc nút nhấn Omron A16-AWA-1 là dòng sản phẩm cao cấp thuộc series A16 nổi tiếng của Omron, được thiết kế chuyên dụng cho các hệ thống điều khiển công nghiệp yêu cầu độ chính xác và độ bền cao. Với kích thước nhỏ gọn 16mm và thiết kế hình vuông có thanh chắn (guard), sản phẩm giúp ngăn ngừa việc nhấn nhầm, đảm bảo an toàn tối đa cho quá trình vận hành máy móc.

Điểm nổi bật của sản phẩm

Độ tin cậy cao: Sản phẩm đến từ Omron - thương hiệu hàng đầu thế giới về linh kiện tự động hóa.
Thiết kế an toàn: Kiểu dáng Square 2-way guard giúp bảo vệ nút bấm khỏi các tác động vô tình.
Cơ chế nhấn giữ (Alternate): Giúp duy trì trạng thái đóng/mở mà không cần giữ tay, cực kỳ tiện lợi cho các lệnh chuyển đổi chế độ.
Lắp đặt linh hoạt: Hỗ trợ cả kiểu đấu nối nhanh (Quick connect) và hàn (Solder terminal).
Chất liệu bền bỉ: Vỏ và vòng bezel bằng nhựa cao cấp, chịu được môi trường làm việc khắc nghiệt.

Thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	A16-AWA-1
Loại sản phẩm	Công tắc nút nhấn (Pushbutton Switch)
Đường kính lắp đặt	16 mm
Kiểu nút bấm	Hình vuông có thanh chắn 2 phía (Square 2-way guard)
Màu sắc nút	Trắng (White)
Chế độ vận hành	Nhấn giữ (Alternate)
Chế độ chiếu sáng	Không đèn (Non-lighted)
Cấu hình tiếp điểm	SPDT (1NO + 1NC)
Định mức tải (AC)	5A tại 125 VAC / 3A tại 250 VAC (Tải trở)
Định mức tải (DC)	3A tại 30 VDC (Tải trở)
Kiểu đấu nối	Đầu nối nhanh (#110/t=0.5) hoặc Đầu nối hàn
Tần số vận hành tối đa	Điện: 20 lần/phút \| Cơ: 60 lần/phút
Điện trở cách điện	Tối thiểu 100 MΩ (tại 500 VDC)
Độ bền điện môi	1000 VAC (cùng cực) / 2000 VAC (khác cực/nối đất)
Khả năng chống rung	10 đến 55 Hz, biên độ 1.5 mm
Nhiệt độ vận hành	-10 đến 55 ℃
Cấp bảo vệ	IP40

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron A16-AWA-1

Việc sử dụng công tắc Omron chính hãng mang lại sự an tâm tuyệt đối về tính ổn định của hệ thống điện. Sản phẩm giúp giảm thiểu tối đa thời gian dừng máy do lỗi linh kiện, tối ưu hóa chi phí bảo trì và nâng cao tính chuyên nghiệp cho tủ điện điều khiển của bạn.

Hướng dẫn lắp đặt (How to)

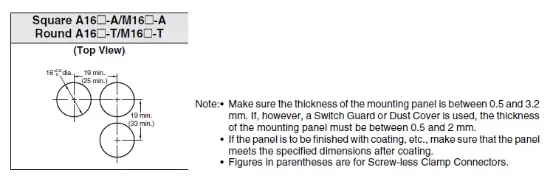

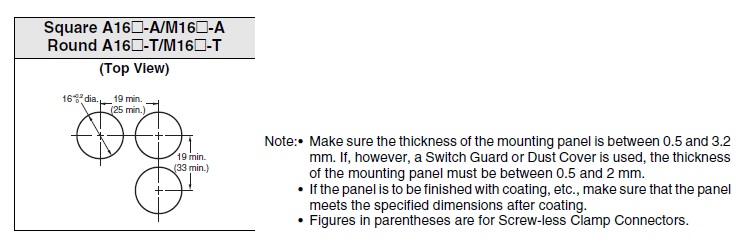

Bước 1: Khoét lỗ trên bảng điều khiển với kích thước đường kính 16mm.
Bước 2: Đưa thân công tắc qua lỗ đã khoét, đảm bảo mặt trước của nút bấm hướng ra ngoài.
Bước 3: Siết chặt vòng đai giữ để cố định công tắc vào bảng điều khiển.
Bước 4: Kết nối dây điện vào các đầu terminal theo sơ đồ tiếp điểm (NO/NC) bằng cách hàn hoặc dùng đầu nối nhanh.
Bước 5: Kiểm tra độ chắc chắn và thử nghiệm chức năng nhấn giữ trước khi đưa vào vận hành chính thức.

Sản phẩm tương thích (isRelatedTo)

Để hoàn thiện hệ thống điều khiển, bạn có thể tham khảo kết hợp với:

Rơ le Omron dòng MY series
Nguồn tổ ong DC 24V
Tủ điện công nghiệp lắp sẵn
Các dòng nút nhấn có đèn Omron A16 series khác

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong:

Bảng điều khiển máy công cụ CNC, máy cắt laser.
Hệ thống điều khiển thang máy, băng tải tự động.
Thiết bị gia dụng cao cấp và các bảng điều khiển thông minh.
Các tủ điện điều khiển trong nhà máy sản xuất linh kiện điện tử.

Câu hỏi thường gặp (FAQ)

1. Công tắc A16-AWA-1 là loại nhấn nhả hay nhấn giữ?: Đây là loại nhấn giữ (Alternate), nghĩa là khi bạn nhấn một lần, tiếp điểm sẽ chuyển trạng thái và giữ nguyên trạng thái đó cho đến khi bạn nhấn thêm một lần nữa.
2. Sản phẩm có đèn LED hiển thị không?: Không, model A16-AWA-1 là loại không đèn (Non-lighted).
3. Tôi có thể lắp sản phẩm này lên bảng điều khiển dày bao nhiêu?: Sản phẩm được thiết kế cho các bảng điều khiển tiêu chuẩn, hãy kiểm tra độ dày bảng để đảm bảo vòng đai siết vừa vặn.
4. Chỉ số IP40 có ý nghĩa gì?: IP40 có nghĩa là sản phẩm có khả năng chống lại các vật thể rắn có kích thước > 1mm nhưng không có khả năng chống nước.
5. Tiếp điểm SPDT nghĩa là gì?: SPDT (Single Pole Double Throw) có nghĩa là công tắc có 1 cực chung và 2 vị trí tiếp điểm (1 Thường mở - NO và 1 Thường đóng - NC).
6. Sản phẩm có đầy đủ giấy tờ CO/CQ không?: Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ hóa đơn VAT và giấy tờ CO/CQ cho khách hàng khi có yêu cầu.
7. Tôi có thể mua số lượng lớn với giá sỉ không?: Có, hãy liên hệ ngay với AUT VN qua Zalo 0968.053.025 để được báo giá tốt nhất cho đại lý và dự án.
8. Thời gian bảo hành sản phẩm như thế nào?: Sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Omron.
