Sản phẩm này có đèn LED không?

Không, mã A16-AWM-1 là dòng nút nhấn không đèn (Non-lighted).

Tôi có thể dùng nút này cho điện áp bao nhiêu?

Sản phẩm chịu tải tối đa 5A tại 125VAC hoặc 3A tại 250VAC và 3A tại 30VDC.

Nút nhấn này là loại giữ hay loại nhấn nhả?

Đây là loại nhấn nhả (Momentary), tiếp điểm chỉ thay đổi trạng thái khi bạn đang nhấn.

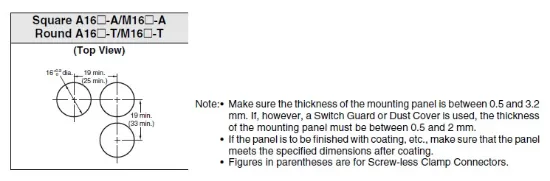

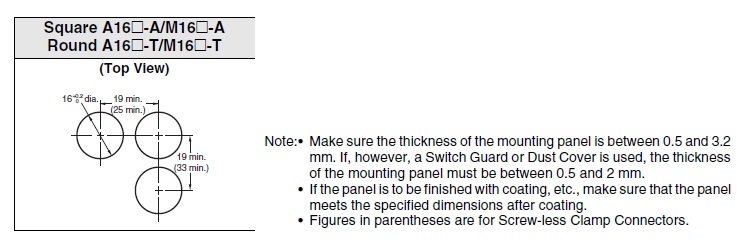

Kích thước lỗ khoét trên tủ điện là bao nhiêu?

Bạn cần khoét lỗ đường kính 16mm.

Sản phẩm có chống nước không?

Sản phẩm đạt chuẩn IP40, chống được bụi và nước bắn nhẹ, không nên dùng trong môi trường ngâm nước.

Làm thế nào để đấu nối nhanh?

Bạn có thể sử dụng các đầu cos loại #110 (t=0.5) để cắm trực tiếp vào chân tiếp điểm.

Hàng tại AUT VN có phải chính hãng không?

AUT VN cam kết 100% hàng chính hãng Omron, đầy đủ CO/CQ nếu khách hàng yêu cầu.

Công tắc nút nhấn Omron A16-AWM-1 | 16mm, Nhấn nhả, 1NO+1NC (Trắng)

Thương hiệu: Omron (Nhật Bản)
Kích thước lỗ lắp: 16 mm
Kiểu hoạt động: Nhấn nhả (Momentary)
Tiếp điểm: 1NO + 1NC (SPDT)
Thiết kế: Nút vuông có thanh chắn 2 bên (Square 2-way guard)
Màu sắc: Trắng
Cấp bảo vệ: IP40

nhà chế tạo: Omron

SKU: A16-AWM-1

Tải xuống mẫu

Giá cũ: 301.500 ₫

Giá bán: 241.200 ₫

Số lượng:

Giới thiệu về Công tắc nút nhấn Omron A16-AWM-1

Công tắc nút nhấn Omron A16-AWM-1 là thiết bị điều khiển cơ học cao cấp thuộc dòng A16 danh tiếng của Omron. Với thiết kế nhỏ gọn kích thước 16mm và kiểu dáng nút vuông có thanh chắn bảo vệ (guard), sản phẩm này cực kỳ phù hợp cho các bảng điều khiển cần sự chính xác cao và tránh các tác động nhấn nhầm ngoài ý muốn. Đây là lựa chọn hàng đầu cho các kỹ sư thiết kế hệ thống tự động hóa đòi hỏi sự bền bỉ và tin cậy tuyệt đối từ thương hiệu Nhật Bản.

Điểm nổi bật của Omron A16-AWM-1

Thiết kế an toàn: Kiểu dáng nút vuông có thanh chắn hai bên giúp hạn chế tối đa việc nhấn nhầm trong môi trường vận hành công nghiệp.

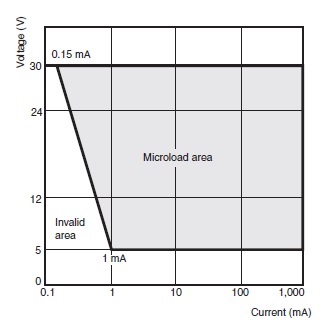

Độ bền vượt trội: Khả năng chịu tải đa dạng từ tải nhỏ (micro load) đến tải tổng quát, đảm bảo tuổi thọ cơ học và điện học cao.
Lắp đặt linh hoạt: Hỗ trợ cả kiểu đấu nối nhanh (Quick connect) và hàn dây (Solder terminal), giúp tiết kiệm thời gian lắp đặt.
Kích thước tối ưu: Đường kính 16mm giúp tiết kiệm diện tích trên mặt tủ điện.

Thông số kỹ thuật chi tiết

Model	A16-AWM-1
Loại sản phẩm	Công tắc nút nhấn (Pushbutton Switch)
Đường kính lắp đặt	16 mm
Kiểu vận hành	Nhấn nhả (Momentary)
Kiểu đầu nút	Hình vuông có thanh chắn 2 bên (Square 2-way guard)
Màu sắc đầu nút	Trắng (White)
Loại tiếp điểm	SPDT (1NO + 1NC)
Khả năng chịu tải (AC)	5A tại 125 VAC / 3A tại 250 VAC
Khả năng chịu tải (DC)	3A tại 30 VDC
Kiểu đấu nối	Quick connect (#110/t=0.5) hoặc Solder terminal
Cấp bảo vệ	IP40
Nhiệt độ vận hành	-10 đến 55 ℃
Điện trở cách điện	Tối thiểu 100 MΩ (tại 500 VDC)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron A16-AWM-1

Tăng tính chuyên nghiệp: Thiết kế tinh tế, sạch sẽ giúp bảng điều khiển trông thẩm mỹ và hiện đại hơn.
Giảm thiểu rủi ro: Thanh chắn bảo vệ giúp ngăn chặn việc vô tình kích hoạt nút nhấn, đảm bảo an toàn cho người vận hành và máy móc.
Tiết kiệm chi phí: Sản phẩm chính hãng Omron có tuổi thọ cao, giảm tần suất thay thế và bảo trì hệ thống.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Khoan lỗ: Sử dụng mũi khoan chuẩn 16mm để tạo lỗ trên mặt tủ điện hoặc bảng điều khiển.
Bước 2: Lắp đặt cơ học: Đưa thân công tắc qua lỗ, sau đó vặn vòng bezel cố định từ phía sau để đảm bảo độ chắc chắn.
Bước 3: Đấu nối điện: Sử dụng đầu nối nhanh (Quick connect) hoặc hàn dây vào các chân tiếp điểm (1NO, 1NC) theo sơ đồ mạch điện.
Bước 4: Kiểm tra: Sử dụng đồng hồ vạn năng để kiểm tra trạng thái đóng/ngắt của tiếp điểm trước khi cấp nguồn chính.

Sản phẩm liên quan (isRelatedTo)

Công tắc nút nhấn Omron A16-AWM-1 thường được sử dụng kết hợp cùng:

Relay trung gian Omron
Nguồn DC 24V/12V cho tủ điện
Cầu đấu nối (Terminal Block)
Thiết bị đóng cắt MCB

Ứng dụng thực tế (Application)

Lắp đặt trên bảng điều khiển máy công cụ CNC.
Hệ thống điều khiển băng tải tự động.
Thiết bị đo lường và kiểm tra chất lượng sản phẩm.
Các bảng điều khiển thiết bị điện tử dân dụng cao cấp.

Câu hỏi thường gặp (FAQ)

Q: Sản phẩm này có đèn LED không?
A: Không, mã A16-AWM-1 là dòng nút nhấn không đèn (Non-lighted).
Q: Tôi có thể dùng nút này cho điện áp bao nhiêu?
A: Sản phẩm chịu tải tối đa 5A tại 125VAC hoặc 3A tại 250VAC và 3A tại 30VDC.
Q: Nút nhấn này là loại giữ hay loại nhấn nhả?
A: Đây là loại nhấn nhả (Momentary), tiếp điểm chỉ thay đổi trạng thái khi bạn đang nhấn.
Q: Kích thước lỗ khoét trên tủ điện là bao nhiêu?
A: Bạn cần khoét lỗ đường kính 16mm.
Q: Sản phẩm có chống nước không?
A: Sản phẩm đạt chuẩn IP40, chống được bụi và nước bắn nhẹ, không nên dùng trong môi trường ngâm nước.
Q: Màu sắc của nút nhấn là gì?
A: Nút nhấn có màu trắng.
Q: Làm thế nào để đấu nối nhanh?
A: Bạn có thể sử dụng các đầu cos loại #110 (t=0.5) để cắm trực tiếp vào chân tiếp điểm.
Q: Hàng tại AUT VN có phải chính hãng không?
A: AUT VN cam kết 100% hàng chính hãng Omron, đầy đủ CO/CQ nếu khách hàng yêu cầu.
