Công tắc nút nhấn Omron A16-JPYA-1 - Màu Vàng, Nhấn Giữ (Alternate), Có Rào Chắn An Toàn, 1NO+1NC

Giới thiệu về Công tắc nút nhấn Omron A16-JPYA-1

Trong các hệ thống điều khiển công nghiệp hiện đại, sự an toàn và chính xác là ưu tiên hàng đầu. Công tắc nút nhấn Omron A16-JPYA-1 thuộc dòng A16 danh tiếng, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất về độ bền và tính vận hành. Với thiết kế rào chắn 2 phía đặc trưng, sản phẩm không chỉ là một thiết bị đóng cắt mà còn là một lớp bảo vệ, ngăn chặn hoàn toàn các tác động vô tình từ người vận hành, đảm bảo hệ thống chỉ hoạt động khi có ý định điều khiển chính xác.

Điểm nổi bật của Omron A16-JPYA-1

• Thiết kế rào chắn an toàn: Đầu vận hành hình chữ nhật với gờ chắn hai bên giúp loại bỏ rủi ro nhấn nhầm, cực kỳ quan trọng trong các quy trình vận hành máy móc nguy hiểm.
• Cơ chế nhấn giữ (Alternate): Khác với loại nhấn nhả, A16-JPYA-1 duy trì trạng thái sau khi nhấn, giúp đơn giản hóa việc điều khiển các mạch logic hoặc duy trì trạng thái thiết bị mà không cần giữ tay.
• Kích thước tối ưu: Với đường kính lắp đặt chỉ 16mm, sản phẩm cho phép bố trí nhiều nút nhấn trên một diện tích bảng điều khiển hạn chế mà vẫn đảm bảo khoảng cách vận hành.
• Tiếp điểm kép 1NO + 1NC: Cho phép điều khiển đồng thời hai mạch (một đóng, một ngắt), tăng tính linh hoạt cho sơ đồ đấu nối điện.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron A16-JPYA-1 tại AUT VN

• Nâng cao an toàn lao động: Giảm thiểu tối đa các sự cố dừng máy hoặc khởi động ngoài ý muốn nhờ thiết kế rào chắn.
• Độ tin cậy tuyệt đối: Thương hiệu Omron đảm bảo tuổi thọ tiếp điểm cao, hạn chế tình trạng mòn hoặc dính tiếp điểm sau thời gian dài sử dụng.
• Lắp đặt nhanh chóng: Hỗ trợ cả cắm nhanh và hàn, giúp kỹ thuật viên rút ngắn thời gian thi công tủ điện.
• Chi phí bảo trì thấp: Độ bền cơ học cao giúp giảm tần suất thay thế thiết bị.

Hướng dẫn lắp đặt và sử dụng (How-to)

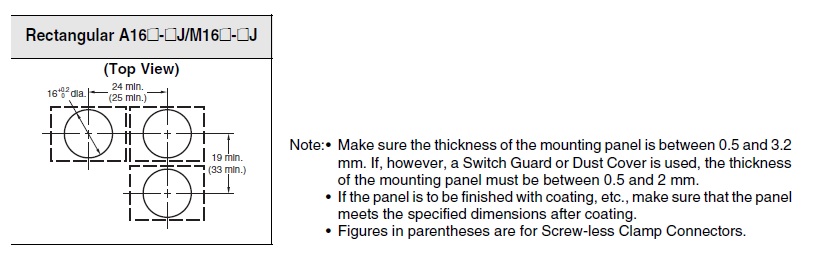

1. Bước 1: Khoan lỗ - Sử dụng mũi khoan chuyên dụng tạo lỗ đường kính 16mm trên mặt bảng điều khiển.
2. Bước 2: Định vị - Đưa thân công tắc A16-JPYA-1 vào lỗ, căn chỉnh cho nút nhấn nằm phẳng với bề mặt.
3. Bước 3: Cố định - Siết chặt vòng đệm và đai ốc phía sau bảng điều khiển để cố định chắc chắn thiết bị.
4. Bước 4: Đấu nối - Kết nối dây dẫn vào chân 1NO (Thường mở) và 1NC (Thường đóng) bằng đầu cốt cắm nhanh hoặc hàn thiếc theo sơ đồ mạch.
5. Bước 5: Vận hành - Nhấn nút để kiểm tra cơ chế giữ (Alternate) và đo thông mạch để đảm bảo tiếp điểm hoạt động đúng.

Sản phẩm sử dụng chung với

Để xây dựng hệ thống điều khiển hoàn chỉnh, Omron A16-JPYA-1 thường được kết hợp cùng:

• Rơ-le trung gian Omron: Dùng để cách ly và khuếch đại tín hiệu điều khiển.
• Bộ nguồn DC 24V: Cung cấp nguồn nuôi cho mạch điều khiển PLC.
• PLC (Programmable Logic Controller): Tiếp nhận tín hiệu từ nút nhấn để thực hiện lệnh logic.
• Đèn báo tín hiệu (Pilot Light): Báo trạng thái On/Off tương ứng với trạng thái nhấn giữ của công tắc.

Ứng dụng thực tế của sản phẩm

Công tắc A16-JPYA-1 được tin dùng trong nhiều lĩnh vực công nghiệp:

• Hệ thống băng tải: Làm nút chuyển đổi chế độ vận hành (Auto/Manual).
• Máy đóng gói tự động: Điều khiển khởi động/dừng các module chức năng.
• Tủ điện CNC: Sử dụng làm nút chọn chế độ an toàn cho máy công cụ.
• Thiết bị kiểm tra chất lượng: Kích hoạt trạng thái kiểm tra mẫu.

Câu hỏi thường gặp (FAQ)

1. Omron A16-JPYA-1 là nút nhấn nhả hay nhấn giữ?

Đây là loại nhấn giữ (Alternate). Khi nhấn vào, nút sẽ khóa ở vị trí đó và chỉ trở về trạng thái ban đầu khi bạn nhấn một lần nữa.

2. Thiết kế rào chắn 2 phía có tác dụng gì?

Rào chắn này ngăn chặn việc vô tình chạm hoặc nhấn nút khi người vận hành di chuyển gần bảng điều khiển, tăng tính an toàn cho hệ thống.

3. Màu vàng của nút nhấn này thường dùng cho chức năng nào?

Theo tiêu chuẩn công nghiệp, màu vàng thường dùng cho các chức năng cảnh báo, chú ý hoặc các điều khiển đặc biệt cần sự nhận diện nhanh.

4. Tiếp điểm 1NO + 1NC hoạt động như thế nào?

Khi ở trạng thái nghỉ, NO (Thường mở) sẽ hở mạch, NC (Thường đóng) sẽ đóng mạch. Khi nhấn giữ, hai trạng thái này sẽ đảo ngược lại.

5. Tôi có thể lắp đặt nút nhấn này vào lỗ 16mm không?

Hoàn toàn được, sản phẩm được thiết kế chuẩn cho đường kính lắp đặt 16mm.

6. Cấp bảo vệ IP40 nghĩa là gì?

IP40 có nghĩa là thiết bị được bảo vệ khỏi các vật thể rắn có kích thước trên 1mm nhưng không chống nước. Vì vậy, nên lắp trong tủ điện nếu môi trường có ẩm hoặc nước.

7. Sản phẩm có hỗ trợ đấu nối nhanh không?

Có, sản phẩm hỗ trợ cả chân cắm nhanh (Quick connect) giúp thi công nhanh và hàn thiếc cho kết nối bền vững.

8. Tải tối đa mà công tắc này chịu được là bao nhiêu?

Tải điện trở tối đa là 5A tại 125VAC hoặc 3A tại 250VAC. Vui lòng không dùng trực tiếp cho các tải cảm lớn mà không qua rơ-le trung gian.

9. Omron A16-JPYA-1 có chính hãng tại AUT VN không?

AUT VN cam kết cung cấp hàng Omron chính hãng 100%, có đầy đủ chứng chỉ CO/CQ và hóa đơn VAT.

10. Thời gian bảo hành của sản phẩm là bao lâu?

Sản phẩm được bảo hành theo chính sách chính hãng của Omron. AUT VN hỗ trợ kỹ thuật miễn phí trong suốt quá trình sử dụng.
