Tiếp điểm 1NO+1NC hoạt động như thế nào?

1NO (Normally Open) là tiếp điểm thường mở và 1NC (Normally Closed) là tiếp điểm thường đóng, cho phép điều khiển đồng thời hai mạch song song hoặc đối lập.

Sản phẩm có chịu được môi trường dầu mỡ không?

Có, với tiêu chuẩn IP65 và đặc tính kháng dầu (oil-resistant), sản phẩm vận hành cực tốt trong xưởng cơ khí và nhà máy sản xuất.

Làm sao để phân biệt hàng Omron chính hãng?

Khi mua tại AUT VN, khách hàng sẽ nhận được đầy đủ chứng chỉ CO/CQ và tem nhãn chính hãng từ Omron Nhật Bản.

Nút Nhấn Omron A22-HY-11A Vàng - 1NO+1NC, Chốt Duy Trì, Chuẩn IP65 Chính Hãng

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng
Màu sắc: Vàng (Yellow) - Có gờ bảo vệ chống nhấn nhầm
Tiếp điểm: 1NO + 1NC (Thường mở + Thường đóng)
Chế độ: Nhấn duy trì (Alternate/Maintained) - Tự khóa trạng thái
Kích thước lắp đặt: Phi 22mm / 25mm tiêu chuẩn
Tiêu chuẩn bảo vệ: IP65 (Kháng bụi, kháng dầu, kháng nước)

nhà chế tạo: Omron

SKU: A22-HY-11A

Tải xuống mẫu

Giá cũ: 608.250 ₫

Giá bán: 486.600 ₫

Số lượng:

Giới thiệu về Công tắc nút nhấn Omron A22-HY-11A

Công tắc nút nhấn Omron A22-HY-11A là giải pháp điều khiển công nghiệp cao cấp, được thiết kế để vận hành bền bỉ trong những môi trường khắc nghiệt nhất. Với màu vàng đặc trưng kết hợp cùng thiết kế gờ bảo vệ (half-guard), sản phẩm không chỉ giúp dễ dàng nhận diện mà còn ngăn chặn tuyệt đối các tác động vô tình, đảm bảo an toàn tối đa cho hệ thống máy móc. Đây là lựa chọn hàng đầu cho các kỹ sư điện và doanh nghiệp yêu cầu sự ổn định và độ chính xác tuyệt đối trong tủ điện điều khiển.

Điểm nổi bật của Omron A22-HY-11A

Cơ chế chốt duy trì (Alternate): Khác với các dòng nút nhấn nhả thông thường, A22-HY-11A giữ nguyên trạng thái sau khi nhấn, giúp người vận hành kiểm soát chế độ máy mà không cần giữ tay liên tục.
Thiết kế an toàn Half-guard: Gờ bảo vệ bao quanh nút nhấn giúp giảm thiểu rủi ro vận hành sai do va chạm vật lý tại nhà xưởng.
Độ bền chuẩn công nghiệp: Đạt tiêu chuẩn IP65, cho phép thiết bị hoạt động ổn định trong môi trường nhiều bụi bẩn, tiếp xúc với dầu mỡ và tia nước.
Tiếp điểm linh hoạt 1NO + 1NC: Cho phép tích hợp đồng thời cả mạch điều khiển và mạch tín hiệu/cảnh báo trên cùng một thiết bị duy nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	A22-HY-11A
Loại sản phẩm	Công tắc nút nhấn (Pushbutton Switch)
Đường kính lắp đặt	22mm / 25mm
Màu sắc vận hành	Vàng (Yellow) - Có gờ bảo vệ
Chế độ hoạt động	Nhấn duy trì (Alternate)
Cấu hình tiếp điểm	1NO + 1NC
Định mức dòng điện	10 A
Điện áp định mức AC (Tải trở)	10A(24V), 1A(110V), 6A(220V), 3A(380V), 2A(440V)
Điện áp định mức DC (Tải trở)	10A(24V), 2A(110V), 0.6A(220V), 0.2A(380V)
Kiểu đấu nối	Đầu nối vít M3.5
Điện trở cách điện	Tối thiểu 100 MΩ (tại 500 VDC)
Độ bền điện môi	2500 VAC (50/60 Hz, 1 phút)
Nhiệt độ vận hành	-20 đến 70 °C
Cấp bảo vệ	IP65 (Kháng dầu, chống bụi)

Lợi ích khi sử dụng Omron A22-HY-11A

Tối ưu quy trình vận hành: Chế độ chốt duy trì loại bỏ nhu cầu giữ nút liên tục, giúp giảm mệt mỏi cho nhân viên vận hành và tăng hiệu suất công việc.
An toàn tuyệt đối: Thiết kế gờ bảo vệ giúp loại bỏ các sai sót do vô tình chạm vào nút nhấn, bảo vệ an toàn cho cả con người và thiết bị.
Tuổi thọ vượt trội: Nhờ tiêu chuẩn IP65 và vật liệu cao cấp từ Nhật Bản, sản phẩm giảm thiểu chi phí bảo trì và thay thế định kỳ.
Lắp đặt linh hoạt: Kích thước phi 22mm tiêu chuẩn cho phép thay thế nhanh chóng cho hầu hết các dòng nút nhấn công nghiệp hiện nay.

Hướng dẫn lắp đặt và sử dụng (How-to)

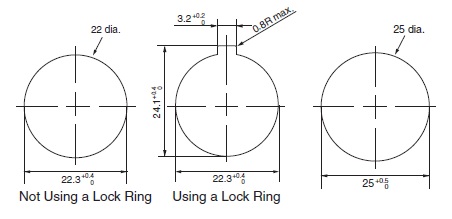

Bước 1: Chuẩn bị bề mặt - Khoan lỗ trên mặt tủ điện với đường kính chuẩn 22mm hoặc 25mm tùy theo yêu cầu kỹ thuật.
Bước 2: Lắp đặt vật lý - Đặt nút nhấn vào lỗ khoan, vặn vòng đai cố định từ phía sau tủ. Siết chặt vừa đủ để đảm bảo độ kín khít chuẩn IP65.
Bước 3: Đấu nối điện - Kết nối dây dẫn vào các đầu vít M3.5. Đảm bảo đấu nối chính xác cực NO (Thường mở) và NC (Thường đóng) theo sơ đồ mạch điện.
Bước 4: Kiểm tra vận hành - Cấp nguồn và nhấn nút để kiểm tra cơ chế duy trì (nhấn vào giữ - nhấn lại nhả). Sử dụng đồng hồ đo thông mạch để xác nhận tiếp điểm hoạt động chính xác.

Sản phẩm sử dụng chung (Related Products)

Để xây dựng một hệ thống điều khiển hoàn chỉnh và an toàn, Omron A22-HY-11A thường được kết hợp cùng:

Khối tiếp điểm bổ sung Omron A22N: Mở rộng khả năng điều khiển nhiều mạch cùng lúc.
Relay trung gian Omron: Sử dụng để kích hoạt tải công suất lớn hoặc cách ly mạch điều khiển để bảo vệ nút nhấn.
Tủ điện công nghiệp chuẩn IP: Bảo vệ toàn bộ thiết bị khỏi tác động môi trường.

Ứng dụng thực tế (Application)

Điều khiển băng tải: Dùng làm nút Start/Stop duy trì cho các hệ thống vận chuyển hàng hóa tự động.
Hệ thống bơm và thông gió: Lắp đặt trong tủ điều khiển vận hành máy bơm nước, quạt công nghiệp nhà xưởng.
Máy CNC và Máy dập: Sử dụng làm nút chọn chế độ vận hành (Auto/Manual) cho máy công cụ chính xác.
Hệ thống cảnh báo: Dùng làm nút duy trì để kích hoạt chế độ cảnh báo an toàn hoặc đèn tín hiệu trong nhà máy.

Câu hỏi thường gặp (FAQ)

1. Omron A22-HY-11A là loại nút nhấn nhả hay duy trì?
Trả lời: Đây là nút nhấn duy trì (Alternate). Khi bạn nhấn vào, nút sẽ khóa ở trạng thái đó và chỉ nhả ra khi bạn nhấn một lần nữa.

2. Tiếp điểm 1NO+1NC có ý nghĩa gì?
Trả lời: 1NO (Normally Open) là tiếp điểm thường mở và 1NC (Normally Closed) là tiếp điểm thường đóng. Điều này cho phép bạn thực hiện hai lệnh ngược nhau đồng thời (ví dụ: bật đèn xanh và tắt đèn đỏ).

3. Sản phẩm này có chống nước không?
Trả lời: Có, sản phẩm đạt tiêu chuẩn IP65, có khả năng chống bụi tuyệt đối và kháng tia nước từ mọi hướng, rất phù hợp cho môi trường ẩm ướt hoặc nhiều bụi.

4. Tôi có thể lắp nút này vào lỗ 25mm không?
Trả lời: Hoàn toàn được. Sản phẩm được thiết kế linh hoạt cho cả hai kích thước lắp đặt phổ biến là 22mm và 25mm.

5. Màu vàng của nút nhấn thường dùng cho chức năng nào?
Trả lời: Theo tiêu chuẩn, màu vàng thường được dùng cho các chức năng cảnh báo, điều khiển đặc biệt hoặc các vị trí yêu cầu sự chú ý cao từ người vận hành.

6. Sự khác biệt giữa model HY-11A và các model khác dòng A22 là gì?
Trả lời: Điểm đặc trưng của HY-11A là: Màu vàng, có gờ bảo vệ, tiếp điểm 1NO+1NC và cơ chế nhấn duy trì.

7. Tuổi thọ cơ học của nút nhấn này ra sao?
Trả lời: Dòng A22 của Omron nổi tiếng với độ bền cực cao, chịu được hàng triệu lần thao tác, đảm bảo vận hành liên tục trong nhiều năm.

8. Tôi có nên đấu trực tiếp tải công suất lớn vào nút nhấn này không?
Trả lời: Mặc dù hỗ trợ 6A(220V), nhưng để tối ưu tuổi thọ tiếp điểm, AUT VN khuyến cáo bạn nên sử dụng thông qua Relay trung gian hoặc Contactor.

9. Làm sao để kiểm tra hàng Omron chính hãng?
Trả lời: Khi mua tại AUT VN, sản phẩm sẽ có đầy đủ tem nhãn chính hãng và chúng tôi cung cấp chứng chỉ CO/CQ minh bạch cho khách hàng.

10. AUT VN có hỗ trợ tư vấn kỹ thuật khi lắp đặt không?
Trả lời: Có, đội ngũ kỹ thuật của AUT VN sẵn sàng hỗ trợ hướng dẫn lắp đặt và sơ đồ đấu nối miễn phí qua Zalo hoặc Email.

Nguồn tham khảo: Omron Industrial Automation Official Site
