Nút Nhấn Có Đèn Omron A22L-DG-24A-11A | LED Xanh 24V, 1NO+1NC, Chống Nhấn Nhầm

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng 100%
Tính năng an toàn: Thiết kế gờ bảo vệ vuông (Square full-guard) chống nhấn nhầm tuyệt đối
Thông số LED: Màu xanh lá, điện áp 24VAC/VDC siêu sáng
Cấu hình tiếp điểm: 1NO + 1NC (1 Thường mở + 1 Thường đóng)
Kiểu vận hành: Nhấn giữ/Duy trì (Alternate) giúp ổn định hệ thống
Tiêu chuẩn bảo vệ: IP65 chống bụi và nước xâm nhập hiệu quả
Kích thước lắp đặt: Phi 22mm tiêu chuẩn tủ điện công nghiệp

nhà chế tạo: Omron

SKU: A22L-DG-24A-11A

Tải xuống mẫu

Giá cũ: 1.349.850 ₫

Giá bán: 1.079.880 ₫

Giới thiệu Nút Nhấn Có Đèn Omron A22L-DG-24A-11A

Nút nhấn có đèn Omron A22L-DG-24A-11A là giải pháp điều khiển cao cấp thuộc dòng A22L danh tiếng từ Omron. Sản phẩm được thiết kế chuyên dụng để tối ưu hóa sự an toàn trong các môi trường công nghiệp khắc nghiệt. Điểm khác biệt vượt trội của model này chính là thiết kế gờ bảo vệ vuông (Square full-guard), giúp loại bỏ hoàn toàn rủi ro vận hành sai do vô tình chạm tay, đảm bảo máy móc chỉ hoạt động khi có tác động chủ đích từ người vận hành.

Điểm nổi bật của Omron A22L-DG-24A-11A

An toàn tuyệt đối: Vành bảo vệ bao quanh giúp ngăn chặn các sự cố nhấn nhầm, cực kỳ quan trọng cho các hệ thống điều khiển dây chuyền nguy hiểm.
Nhận diện trạng thái thông minh: Đèn LED màu xanh lá 24V cho độ sáng cao, giúp kỹ thuật viên dễ dàng giám sát trạng thái On/Off từ xa.
Độ bền vượt trội: Đạt chuẩn IP65, hoạt động bền bỉ trong môi trường nhiều bụi bẩn, độ ẩm cao hoặc tiếp xúc trực tiếp với tia nước.
Cấu hình tiếp điểm linh hoạt: Sự kết hợp 1NO và 1NC cho phép vừa điều khiển thiết bị, vừa gửi tín hiệu phản hồi về hệ thống PLC.
Cơ chế Alternate (Nhấn giữ): Giúp duy trì trạng thái sau khi nhấn, không cần người vận hành phải giữ nút liên tục, nâng cao hiệu suất làm việc.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	A22L-DG-24A-11A
Thương hiệu	Omron (Nhật Bản)
Loại sản phẩm	Nút nhấn có đèn (Illuminated Pushbutton)
Hình dáng nút	Vuông có gờ bảo vệ (Square guard type)
Màu sắc đèn	Xanh lá (Green)
Kiểu tác động	Nhấn giữ / Duy trì (Alternate)
Điện áp đèn LED	24 VAC/VDC ±5%
Cấu hình tiếp điểm	1NO + 1NC (1 Thường mở + 1 Thường đóng)
Khả năng chịu tải	10A (24VAC) / 6A (220VAC) - Tải thuần trở
Đường kính lắp đặt	Φ22mm / Φ25mm
Tiêu chuẩn bảo vệ	IP65 (Chống bụi, chống nước phun)
Nhiệt độ vận hành	-20 đến 55 ℃
Kiểu đấu nối	Vít M3.5
Đèn (bán riêng)	A22-24AG
Đầu nút nhấn (bán riêng)	A22L-DG

Lợi ích khi sử dụng Omron A22L-DG-24A-11A

Nâng cao an toàn lao động: Loại bỏ rủi ro vận hành sai, bảo vệ nhân viên và thiết bị khỏi những sự cố không đáng có.
Tăng cường hiệu suất giám sát: Đèn LED xanh rõ nét giúp nhận biết trạng thái hệ thống tức thì mà không cần kiểm tra trực tiếp trên PLC.
Tiết kiệm chi phí bảo trì: Với chuẩn IP65 và linh kiện Omron chính hãng, sản phẩm có tuổi thọ cực cao, giảm thiểu tần suất thay thế.
Lắp đặt dễ dàng: Kích thước phi 22mm phổ biến, tương thích với hầu hết các loại tủ điện công nghiệp hiện nay.

Hướng dẫn sử dụng (How to)

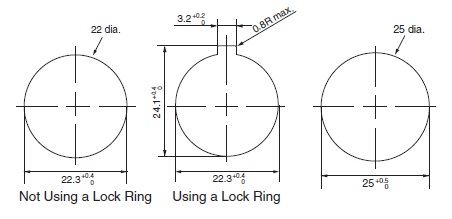

Bước 1: Chuẩn bị - Khoét lỗ lắp đặt đường kính Φ22mm trên mặt tủ điện.
Bước 2: Lắp đặt - Đưa đầu nút nhấn A22L-DG qua lỗ và siết chặt đai ốc cố định từ phía sau.
Bước 3: Đấu nối đèn LED - Kết nối nguồn 24VAC/VDC vào hai cực của đèn LED (A22-24AG).
Bước 4: Đấu nối tiếp điểm - Kết nối dây điều khiển vào tiếp điểm NO (Thường mở) và NC (Thường đóng) tùy theo sơ đồ mạch điện.
Bước 5: Kiểm tra - Nhấn nút để kiểm tra cơ chế duy trì (Alternate) và độ sáng của đèn LED trước khi vận hành chính thức.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng sản phẩm (Application)

Nút nhấn Omron A22L-DG-24A-11A được ứng dụng rộng rãi trong:

Bảng điều khiển máy CNC, máy phay, máy tiện công nghiệp.
Hệ thống điều khiển băng tải, dây chuyền đóng gói tự động.
Tủ điện phân phối, tủ điều khiển PLC trong nhà máy sản xuất.
Các vị trí điều khiển yêu cầu tính an toàn cao, tránh tác động vật lý vô ý.

FAQ - Câu hỏi thường gặp

1. Gờ bảo vệ vuông (Square full-guard) có tác dụng gì?
Nó tạo ra một khoảng cách an toàn bao quanh nút nhấn, ngăn chặn việc vô tình chạm tay hoặc vật cản tác động vào nút, tránh gây khởi động hoặc dừng máy ngoài ý muốn.

2. Tiếp điểm 1NO + 1NC hoạt động như thế nào?
1NO (Normally Open) là tiếp điểm thường mở, sẽ đóng khi nhấn; 1NC (Normally Closed) là tiếp điểm thường đóng, sẽ mở khi nhấn. Điều này cho phép bạn vừa điều khiển thiết bị vừa gửi tín hiệu báo trạng thái về PLC.

3. Kiểu vận hành Alternate (Nhấn giữ) là gì?
Khi bạn nhấn nút, nút sẽ lún xuống và giữ nguyên trạng thái đó cho đến khi bạn nhấn một lần nữa để nó bật trở lại (giống như công tắc đèn), thay vì phải giữ tay liên tục.

4. Sản phẩm có chịu được nước không?
Có, với tiêu chuẩn IP65, sản phẩm chống bụi hoàn toàn và chống lại các tia nước phun từ mọi hướng, phù hợp cho môi trường công nghiệp ẩm ướt.

5. Điện áp 24VAC/VDC nghĩa là gì?
Đèn LED của nút nhấn có thể hoạt động với cả nguồn điện xoay chiều (AC) hoặc một chiều (DC) ở mức 24V.

6. Tôi có thể thay thế đèn LED nếu bị hỏng không?
Có, bạn có thể mua rời linh kiện đèn A22-24AG để thay thế mà không cần thay toàn bộ nút nhấn.

7. Kích thước lỗ khoan trên tủ điện là bao nhiêu?
Sản phẩm sử dụng đường kính lắp đặt tiêu chuẩn là Φ22mm (có thể lắp vừa lỗ Φ25mm).

8. Tại sao nên mua Omron A22L-DG-24A-11A tại AUT VN?
AUT VN cung cấp sản phẩm Omron chính hãng 100%, đầy đủ chứng từ, hỗ trợ kỹ thuật chuyên sâu và chính sách bảo hành uy tín.

9. Sản phẩm này có dùng cho điện 220V trực tiếp được không?
Tiếp điểm có thể chịu tải 220VAC, nhưng đèn LED chỉ hoạt động ở 24V. Bạn cần dùng nguồn 24V cho đèn.

10. Thời gian phản hồi của tiếp điểm là bao lâu?
Tiếp điểm cơ học của Omron có tốc độ phản hồi cực nhanh, đảm bảo tính tức thời trong điều khiển công nghiệp.

Nguồn tham khảo: Omron Industrial Automation
