Nút nhấn đèn LED Omron A22L-HG-24A-02M - Xanh 24V, 2NC, Nhấn Nhả Chính Hãng

Thương hiệu: Omron (Nhật Bản) - Chính hãng
Màu sắc: Xanh lá (Green) tích hợp LED hiển thị trạng thái
Cấu hình tiếp điểm: 2NC (2 tiếp điểm thường đóng)
Cơ chế vận hành: Nhấn nhả (Momentary)
Điện áp hoạt động: 24VAC/VDC (±5%)
Tiêu chuẩn bảo vệ: IP65 (Chống bụi và tia nước tuyệt đối)
Đặc điểm thiết kế: Vòng bảo vệ một nửa (Round half-guard) chống bấm nhầm

nhà chế tạo: Omron

SKU: A22L-HG-24A-02M

Tải xuống mẫu

Giá cũ: 835.350 ₫

Giá bán: 668.280 ₫

Số lượng:

Giới thiệu về Nút nhấn đèn LED Omron A22L-HG-24A-02M

Trong các hệ thống điều khiển công nghiệp, việc lựa chọn thiết bị vận hành không chỉ dừng lại ở công năng mà còn phải đảm bảo tính an toàn và độ bền tuyệt đối. Nút nhấn đèn LED Omron A22L-HG-24A-02M là giải pháp tối ưu cho các bảng điều khiển tủ điện hiện đại. Với sự kết hợp giữa thương hiệu Omron danh tiếng và thiết kế chuẩn công nghiệp, sản phẩm mang lại khả năng điều khiển chính xác, hiển thị trạng thái trực quan thông qua đèn LED xanh, giúp người vận hành kiểm soát hệ thống một cách an toàn và hiệu quả nhất. Sản phẩm hiện được phân phối chính hãng tại AUT VN.

Điểm nổi bật của Omron A22L-HG-24A-02M

Nhận diện trạng thái tức thì: Đèn LED màu xanh chất lượng cao giúp nhận biết trạng thái hoạt động của thiết bị ngay cả trong môi trường thiếu sáng hoặc khu vực sản xuất nhiễu.
Độ bền công nghiệp vượt trội: Đạt tiêu chuẩn IP65, cho phép thiết bị hoạt động ổn định trong môi trường khắc nghiệt, chống bụi bẩn và chịu được tia nước phun trực tiếp.
Thiết kế an toàn thông minh: Kiểu dáng Round half-guard (vòng bảo vệ một nửa) đặc trưng giúp ngăn chặn tối đa các trường hợp vô ý chạm vào nút nhấn, đảm bảo an toàn cho quy trình vận hành.
Tiếp điểm 2NC tin cậy: Cấu hình 2 tiếp điểm thường đóng (Normally Closed) đảm bảo tín hiệu ngắt mạch logic nhanh chóng, chính xác và ổn định.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	A22L-HG-24A-02M
Loại thiết bị	Công tắc nút nhấn có đèn (Illuminated Pushbutton Switch)

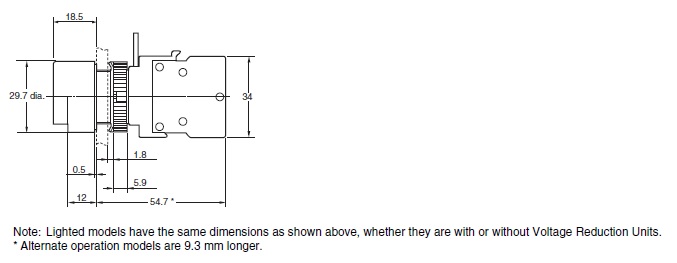

Kích thước lỗ lắp đặt	Đường kính 22mm (Chuẩn công nghiệp)
Hình dáng nút nhấn	Vòng bảo vệ một nửa (Round half-guard) - Màu xanh lá
Kiểu hoạt động	Nhấn nhả (Momentary)
Điện áp định mức LED	24 VAC/VDC (±5%)
Cấu hình tiếp điểm	2NC (2 Normally Closed)
Khả năng chịu tải AC	10A (24VAC); 6A (220VAC); 2A (380VAC)
Khả năng chịu tải DC	10A (24VDC); 2A (110VDC); 0.2A (380VDC)
Kiểu đấu nối	Đầu nối vít (Screw terminal M3.5)
Cấp bảo vệ	IP65
Nhiệt độ làm việc	-20 đến 55 ℃

Nguồn tham khảo: Omron Official Website

Lợi ích khi lựa chọn sản phẩm Omron A22L-HG-24A-02M

Hạn chế sai sót vận hành: Nhờ thiết kế bảo vệ và đèn báo, rủi ro bấm nhầm hoặc hiểu sai trạng thái máy được giảm xuống mức thấp nhất.
Giảm chi phí vận hành & bảo trì: Tuổi thọ cơ học cao giúp doanh nghiệp giảm tần suất thay thế linh kiện, tối ưu chi phí bảo dưỡng định kỳ.
Lắp đặt nhanh chóng: Kích thước lỗ khoét 22mm tiêu chuẩn giúp dễ dàng tích hợp vào mọi loại tủ điện, bảng điều khiển hiện có mà không cần thay đổi kết cấu.

Hướng dẫn lắp đặt và sử dụng (How-to)

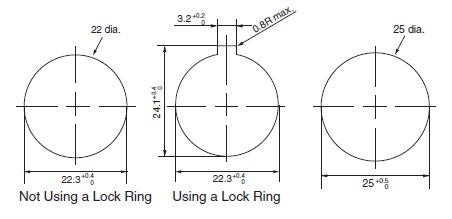

Bước 1: Chuẩn bị lỗ lắp - Sử dụng mũi khoan hoặc mũi khoét chuyên dụng 22mm để tạo lỗ trên mặt tủ điện.
Bước 2: Cố định thiết bị - Đưa thân nút nhấn qua lỗ, căn chỉnh cho thẳng và siết chặt đai ốc cố định từ mặt sau.
Bước 3: Đấu nối điện - Kết nối nguồn 24V vào các cực đèn LED và đấu dây tín hiệu điều khiển vào cặp tiếp điểm NC theo sơ đồ mạch điện.
Bước 4: Kiểm tra & Vận hành - Siết chặt các vít M3.5, cấp nguồn thử nghiệm để kiểm tra độ sáng của đèn LED và chức năng ngắt mạch của tiếp điểm khi nhấn.

Sản phẩm thường sử dụng chung với

Để xây dựng hệ thống điều khiển hoàn chỉnh, nút nhấn Omron A22L-HG-24A-02M thường được kết hợp cùng: Contactor Omron, Relay trung gian Omron, Nguồn tổ ong 24VDC, bộ điều khiển PLC (Programmable Logic Controller) và các thiết bị đóng ngắt trong tủ điện tự động hóa.

Ứng dụng thực tế của sản phẩm

Sản phẩm được ứng dụng rộng rãi trong các hệ thống yêu cầu tính an toàn và hiển thị trạng thái cao như: Hệ thống băng tải tự động, dây chuyền đóng gói bao bì, máy cắt CNC, tủ điều khiển máy bơm công nghiệp, và các dây chuyền sản xuất trong ngành thực phẩm, dược phẩm, hóa chất.

Câu hỏi thường gặp (FAQ)

Q: Nút nhấn A22L-HG-24A-02M có thể dùng cho điện 220V không?
A: Không. Đèn LED của model này định mức 24VAC/VDC. Nếu cấp nguồn 220V sẽ gây cháy đèn LED ngay lập tức.
Q: Tiếp điểm 2NC hoạt động như thế nào?
A: 2NC nghĩa là có 2 tiếp điểm thường đóng. Ở trạng thái bình thường, mạch kín (dòng điện đi qua). Khi nhấn nút, mạch sẽ hở ra để ngắt tín hiệu.
Q: Chỉ số IP65 có ý nghĩa gì trong môi trường nhà xưởng?
A: IP65 giúp thiết bị chống bụi hoàn toàn và chịu được các tia nước phun từ mọi hướng, lý tưởng cho môi trường ẩm ướt hoặc cần vệ sinh bằng nước.
Q: Cơ chế "Nhấn nhả" (Momentary) là gì?
A: Là cơ chế nút sẽ quay về vị trí ban đầu ngay sau khi bạn buông tay. Nó khác với nút nhấn giữ (Maintained) vốn sẽ khóa ở vị trí nhấn.
Q: Làm sao để phân biệt hàng Omron chính hãng khi mua tại AUT VN?
A: Sản phẩm tại AUT VN luôn đi kèm đầy đủ chứng chỉ CO/CQ, tem nhãn chính hãng và chính sách bảo hành theo đúng tiêu chuẩn của Omron.
Q: Tại sao nên chọn màu xanh lá cho nút nhấn này?
A: Theo tiêu chuẩn công nghiệp, màu xanh thường biểu thị trạng thái "Sẵn sàng", "An toàn" hoặc "Hoạt động bình thường".
Q: Việc lắp đặt đầu nối vít M3.5 có yêu cầu kỹ thuật cao không?
A: Không, chỉ cần tua vít nhỏ và kỹ năng đấu nối cơ bản. Tuy nhiên, cần siết chặt vừa đủ để tránh hiện tượng move điện.
Q: Tôi có thể thay đổi tiếp điểm từ 2NC sang 2NO được không?
A: Với dòng A22L, bạn có thể thay đổi khối tiếp điểm (contact block) nếu mua rời linh kiện thay thế từ Omron.
Q: Thời gian giao hàng của AUT VN cho sản phẩm này là bao lâu?
A: Chúng tôi luôn dự phòng sẵn hàng tại kho để giao ngay trong ngày đối với khu vực nội thành và 2-3 ngày cho các tỉnh thành khác.
Q: Sản phẩm này có tương thích với PLC Siemens hay Mitsubishi không?
A: Hoàn toàn tương thích. Tiếp điểm khô của nút nhấn Omron có thể kết nối trực tiếp với các ngõ vào (Input) của mọi loại PLC.
