Công tắc Omron A2A-4G có tích hợp đèn LED không?

Không, đây là dòng công tắc cơ học không đèn (Non-lighted).

'Nhấn nhả' (Momentary) khác gì với 'Nhấn giữ' (Maintained)?

Nhấn nhả nghĩa là khi bạn nhấn vào, tiếp điểm thay đổi; khi bạn buông tay ra, nút sẽ tự động trở về trạng thái ban đầu.

Tôi có thể sử dụng sản phẩm cho lưới điện 220V dân dụng không?

Có, sản phẩm hỗ trợ dòng 3A tại 250VAC, hoàn toàn tương thích với lưới điện 220V tại Việt Nam.

Sản phẩm có kèm chứng chỉ CO/CQ không?

Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc chính hãng cho khách hàng.

Kích thước vật lý của nút nhấn này như thế nào?

Sản phẩm có thiết kế siêu nhỏ với đường kính thân là 10.5mm, rất phù hợp cho các mạch điện tử mật độ cao.

Làm thế nào để biết đây là hàng Omron chính hãng?

Hàng chính hãng thường có tem nhãn rõ ràng, bao bì chuẩn và được phân phối bởi các đại lý uy tín như AUT VN.

Kiểu chân Solder terminal dùng để làm gì?

Kiểu chân này dùng để hàn trực tiếp vào các lỗ trên bảng mạch in (PCB), tạo sự kết nối điện và cơ học cực kỳ chắc chắn.

Nhiệt độ môi trường tối đa sản phẩm chịu được là bao nhiêu?

Sản phẩm có thể hoạt động ổn định trong môi trường có nhiệt độ lên đến 80 độ C.

Tiếp điểm SPDT bao gồm những gì?

SPDT bao gồm 1 bộ tiếp điểm có khả năng chuyển đổi giữa 1 đầu vào và 2 đầu ra (1 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC).

Mua sản phẩm tại AUT VN có ưu đãi gì không?

AUT VN cung cấp mức giá cạnh tranh nhất, hỗ trợ kỹ thuật chuyên sâu và dịch vụ giao hàng nhanh chóng trên toàn quốc.

Công tắc nút nhấn Omron A2A-4G Siêu Nhỏ, Nhấn Nhả, SPDT - Màu Xanh

Thương hiệu: Omron (Nhật Bản)
Kiểu hoạt động: Nhấn nhả (Momentary)
Tiếp điểm: SPDT (1NO + 1NC)

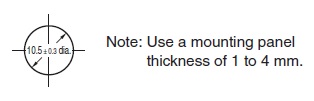

Kích thước: Siêu nhỏ (Subminiature), đường kính 10.5mm
Màu sắc: Xanh lá (Green)
Kiểu chân: Chân hàn (Solder terminal)

nhà chế tạo: Omron

SKU: A2A-4G

Tải xuống mẫu

Giá cũ: 103.200 ₫

Giá bán: 82.560 ₫

Số lượng:

Giới thiệu Công tắc nút nhấn Omron A2A-4G chính hãng

Công tắc nút nhấn Omron A2A-4G là giải pháp điều khiển tối ưu cho các không gian lắp đặt hạn chế. Thuộc dòng sản phẩm subminiature (siêu nhỏ) cao cấp của Omron, A2A-4G được thiết kế đặc biệt để tích hợp vào các bo mạch điện tử phức tạp, thiết bị cầm tay và bảng điều khiển hiện đại. Với cơ chế hoạt động nhấn nhả (momentary) và tiếp điểm SPDT linh hoạt, sản phẩm đảm bảo phản hồi tín hiệu tức thì, chính xác và độ bền vượt trội theo tiêu chuẩn Nhật Bản.

Điểm nổi bật của Omron A2A-4G

Thiết kế siêu nhỏ gọn: Với đường kính chỉ 10.5mm, sản phẩm cực kỳ tiết kiệm diện tích, lý tưởng cho các thiết kế PCB mật độ cao.
Độ tin cậy cực cao: Được sản xuất từ vật liệu nhựa kỹ thuật cao cấp, chịu được môi trường vận hành khắc nghiệt từ -25°C đến 80°C.
Tiếp điểm SPDT đa năng: Tích hợp cả 1 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC), giúp dễ dàng tùy biến trong các mạch điều khiển.
Phản hồi tức thời: Chế độ nhấn nhả giúp đảm bảo tín hiệu chỉ được gửi đi trong thời gian tác động, cực kỳ an toàn cho các mạch logic.

Thông số kỹ thuật chi tiết

Model	A2A-4G
Loại sản phẩm	Công tắc nút nhấn siêu nhỏ (Subminiature Pushbutton Switch)
Kiểu nút nhấn	Dạng tròn, Màu Xanh lá (Green)
Chế độ hoạt động	Nhấn nhả (Momentary)
Cấu hình tiếp điểm	SPDT (1NO + 1NC)
Dòng định mức (AC)	5A @ 125VAC / 3A @ 250VAC
Kiểu chân kết nối	Chân hàn (Solder terminal)
Dòng điện xung cực đại	NC: 20A max / NO: 10A max
Điện áp chịu đựng (Dielectric)	1000 VAC (giữa các cực) / 1500 VAC (giữa cực và đất)
Nhiệt độ vận hành	-25 đến 80 ℃
Cấp bảo vệ	IP00 (Class II)

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng Omron A2A-4G

Tối ưu hóa không gian: Giúp giảm kích thước tổng thể của thiết bị đầu cuối, đặc biệt là các thiết bị cầm tay.
Đảm bảo an toàn hệ thống: Khả năng đóng ngắt ổn định, giảm thiểu rủi ro chập chờn tín hiệu hoặc lỗi cơ học.
Dễ dàng tích hợp: Kiểu chân hàn (solder) giúp liên kết chắc chắn, bền bỉ trên các bảng mạch in (PCB).
Nhận diện trực quan: Màu xanh lá giúp người vận hành dễ dàng nhận biết chức năng điều khiển.

Hướng dẫn sử dụng (How-to)

Bước 1: Kiểm tra thông số: Đảm bảo điện áp và dòng điện của mạch điện nằm trong giới hạn cho phép (tối đa 5A/125VAC hoặc 3A/250VAC).
Bước 2: Lắp đặt: Đặt công tắc vào vị trí thiết kế trên PCB, sử dụng mỏ hàn chuyên dụng để kết nối các chân Solder terminal một cách chắc chắn.
Bước 3: Kiểm tra tín hiệu: Sử dụng đồng hồ vạn năng (multimeter) để đo kiểm trạng thái đóng/ngắt của tiếp điểm NO và NC sau khi hàn.
Bước 4: Bảo trì: Đảm bảo môi trường lắp đặt khô ráo, tránh độ ẩm vượt quá 85% để duy trì tuổi thọ linh kiện.

Sản phẩm liên quan (isRelatedTo)

Rơ-le trung gian Omron
Nút nhấn dự phòng Omron (các dòng A2A, VAQ)
Bo mạch điều khiển PCB chuyên dụng
Bộ nguồn DC điều khiển thiết bị

Ứng dụng thực tế (Application)

Thiết bị điện tử gia dụng: Máy pha cà phê, lò vi sóng, các thiết bị điều khiển nhiệt độ thông minh.
Tự động hóa công nghiệp: Bảng điều khiển máy móc mini, thiết bị đo lường chính xác.
Thiết bị y tế & cầm tay: Các loại điều khiển từ xa, thiết bị đo y tế cầm tay cần sự nhỏ gọn.

Câu hỏi thường gặp (FAQ)

1. Công tắc Omron A2A-4G có tích hợp đèn LED không?: Không, đây là dòng công tắc cơ học không đèn (Non-lighted).
2. 'Nhấn nhả' (Momentary) khác gì với 'Nhấn giữ' (Maintained)?: Nhấn nhả nghĩa là khi bạn nhấn vào, tiếp điểm thay đổi; khi bạn buông tay ra, nút sẽ tự động trở về trạng thái ban đầu.
3. Tôi có thể sử dụng sản phẩm cho lưới điện 220V dân dụng không?: Có, sản phẩm hỗ trợ dòng 3A tại 250VAC, hoàn toàn tương thích với lưới điện 220V tại Việt Nam.
4. Sản phẩm có kèm chứng chỉ CO/CQ không?: Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc chính hãng cho khách hàng.
5. Kích thước vật lý của nút nhấn này như thế nào?: Sản phẩm có thiết kế siêu nhỏ với đường kính thân là 10.5mm, rất phù hợp cho các mạch điện tử mật độ cao.
6. Làm thế nào để biết đây là hàng Omron chính hãng?: Hàng chính hãng thường có tem nhãn rõ ràng, bao bì chuẩn và được phân phối bởi các đại lý uy tín như AUT VN.
7. Kiểu chân Solder terminal dùng để làm gì?: Kiểu chân này dùng để hàn trực tiếp vào các lỗ trên bảng mạch in (PCB), tạo sự kết nối điện và cơ học cực kỳ chắc chắn.
8. Nhiệt độ môi trường tối đa sản phẩm chịu được là bao nhiêu?: Sản phẩm có thể hoạt động ổn định trong môi trường có nhiệt độ lên đến 80 độ C.
9. Tiếp điểm SPDT bao gồm những gì?: SPDT bao gồm 1 bộ tiếp điểm có khả năng chuyển đổi giữa 1 đầu vào và 2 đầu ra (1 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC).
10. Mua sản phẩm tại AUT VN có ưu đãi gì không?: AUT VN cung cấp mức giá cạnh tranh nhất, hỗ trợ kỹ thuật chuyên sâu và dịch vụ giao hàng nhanh chóng trên toàn quốc.
