Công tắc nút nhấn Omron A2A-4Y - Nhấn nhả, Màu Vàng, SPDT Chính Hãng

Thương hiệu: Omron
Mã sản phẩm: A2A-4Y
Kiểu hoạt động: Nhấn nhả (Momentary)
Màu sắc: Vàng (Yellow)
Tiếp điểm: 1NO + 1NC (SPDT)
Kích thước: Subminiature (Đường kính 10.5mm)
Kiểu chân: Chân hàn (Solder terminal)
Điện áp định mức: 125/250VAC

nhà chế tạo: Omron

SKU: A2A-4Y

Tải xuống mẫu

Giá cũ: 90.600 ₫

Giá bán: 72.480 ₫

Số lượng:

Giới thiệu về Công tắc nút nhấn Omron A2A-4Y

Công tắc nút nhấn Omron A2A-4Y là dòng switch siêu nhỏ (subminiature) cao cấp, được thiết kế đặc biệt cho các không gian lắp đặt hạn chế nhưng đòi hỏi độ bền và độ chính xác cực cao. Với màu vàng nổi bật và cơ chế nhấn nhả (momentary), sản phẩm này là lựa chọn hàng đầu cho các kỹ sư thiết kế bảng điều khiển, thiết bị điện tử dân dụng và công nghiệp.

Điểm nổi bật của sản phẩm

Thiết kế siêu nhỏ gọn: Tiết kiệm diện tích tối đa trên PCB hoặc bảng mạch.
Độ bền vượt trội: Sản phẩm từ thương hiệu Omron Nhật Bản, đảm bảo tuổi thọ vận hành lâu dài.
Tiếp điểm linh hoạt: Cấu hình SPDT (1NO + 1NC) cho phép điều khiển cả đóng và ngắt mạch cùng lúc.
Nhận diện trực quan: Màu vàng đặc trưng giúp dễ dàng nhận biết chức năng trong quá trình vận hành.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	A2A-4Y
Loại sản phẩm	Công tắc nút nhấn siêu nhỏ (Subminiature Pushbutton Switch)

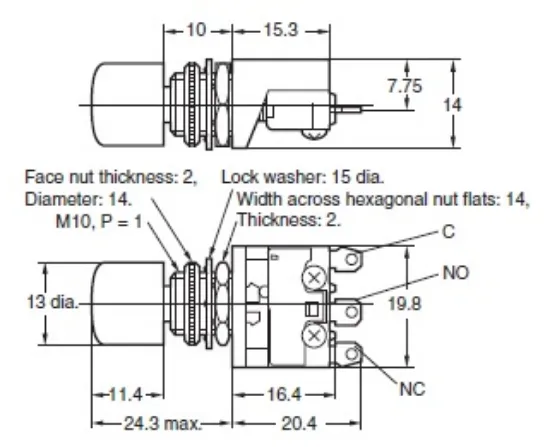

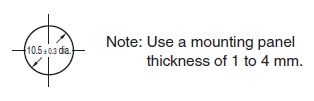

Kiểu dáng	Dạng trụ (Cylindrical), đường kính 10.5 mm
Màu sắc đầu nhấn	Vàng (Yellow)
Cơ chế hoạt động	Nhấn nhả (Momentary)
Cấu hình tiếp điểm	SPDT (1NO + 1NC)
Định mức dòng điện (AC)	5A tại 125 VAC / 3A tại 250 VAC
Dòng điện xung kích (Inrush current)	NC: Tối đa 20A; NO: Tối đa 10A
Kiểu chân kết nối	Chân hàn (Solder terminal)
Độ bền điện môi	1000 VAC (giữa các chân cùng cực); 1500 VAC (giữa chân và vỏ/đất)
Nhiệt độ vận hành	-25 đến 80 ℃
Cấp bảo vệ	IP00 (Lớp II)

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Omron A2A-4Y

Tối ưu hóa không gian: Cực kỳ phù hợp cho các thiết bị cầm tay hoặc mạch điện tử mật độ cao.
An toàn tuyệt đối: Khả năng cách điện và độ bền điện môi cao giúp giảm thiểu rủi ro chập cháy.
Dễ dàng lắp đặt: Thiết kế chân hàn giúp việc tích hợp vào mạch PCB trở nên nhanh chóng và chắc chắn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Chuẩn bị: Sử dụng mỏ hàn nhiệt và thiếc hàn chất lượng cao.
Kết nối: Tuốt đầu dây dẫn điện, sau đó đưa vào chân terminal của công tắc.
Hàn chì: Tiến hành hàn mối nối tại chân Solder terminal, đảm bảo mối hàn bóng, chắc chắn và không bị chạm chập giữa các chân.
Kiểm tra: Sử dụng đồng hồ vạn năng (VOM) để kiểm tra thông mạch (đóng/ngắt) trước khi cấp nguồn chính thức.

Sản phẩm liên quan (isRelatedTo)

Để hoàn thiện hệ thống điều khiển, quý khách có thể tham khảo thêm: Relay Omron, Terminal Block, Nguồn DC điều khiển, và các loại nút nhấn Omron kích thước khác.

Ứng dụng thực tế (Application)

Lắp đặt trong các bảng mạch điều khiển thiết bị gia dụng.
Sử dụng trong các thiết bị đo lường điện tử cầm tay.
Ứng dụng trong các module điều khiển tự động hóa quy mô nhỏ.
Thiết bị điều khiển trong ngành công nghiệp thực phẩm và điện tử.

Câu hỏi thường gặp (FAQ)

1. Công tắc A2A-4Y có phải loại tự phục hồi không?

Đúng, đây là loại nhấn nhả (Momentary), nút sẽ trở về trạng thái ban đầu ngay khi bạn buông tay.

2. Sản phẩm này có chống nước không?

Với cấp bảo vệ IP00, sản phẩm không có khả năng chống nước. Vui lòng lắp đặt trong môi trường khô ráo.

3. Tôi có thể dùng cho điện áp DC không?

Thông số được tối ưu cho AC, tuy nhiên bạn có thể dùng cho DC nếu đảm bảo dòng điện và điện áp nằm trong ngưỡng an toàn của tiếp điểm.

4. Làm sao để phân biệt màu vàng của A2A-4Y?

Màu vàng của Omron được thiết kế chuẩn để dễ nhận diện chức năng, giúp tránh nhầm lẫn khi thao tác.

5. Chân của công tắc là loại gì?

Sản phẩm sử dụng chân hàn (Solder terminal), phù hợp để hàn trực tiếp lên bảng mạch PCB.

6. Mua hàng tại AUT VN có được hóa đơn không?

Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng từ CO/CQ cho khách hàng doanh nghiệp.

7. Sản phẩm có chính hãng không?

AUT VN cam kết 100% hàng chính hãng Omron.

8. Thời gian giao hàng như thế nào?

Chúng tôi hỗ trợ giao hàng nhanh chóng toàn quốc, vui lòng liên hệ Zalo 0968.053.025 để được báo tốc độ giao hàng chính xác nhất.
