Giới thiệu về Công tắc hành trình Omron Z-15GQ8
Công tắc hành trình Omron Z-15GQ8 là thiết bị cảm biến vị trí cơ học cao cấp, được thiết kế để giám sát chính xác giới hạn hành trình của các bộ phận chuyển động trong các hệ thống máy móc. Với sự kết hợp hoàn hảo giữa công nghệ cơ khí chính xác từ thương hiệu Omron và tiêu chuẩn kiểm định khắt khe tại AUT VN, sản phẩm này là giải pháp tối ưu cho các kỹ sư cần sự ổn định tuyệt đối trong môi trường vận hành liên tục và khắc nghiệt.
Điểm nổi bật của Omron Z-15GQ8
- Độ bền vượt trội: Chốt nhấn (Pin Plunger) được chế tạo từ thép không gỉ cao cấp, giúp chống mài mòn, chống oxy hóa và chịu được lực va đập mạnh mẽ trong thời gian dài.
- Khả năng chịu tải mạnh mẽ: Với dòng điện định mức lên đến 15A, Z-15GQ8 cho phép điều khiển trực tiếp các tải điện công suất vừa, giúp tối ưu hóa tủ điện bằng cách giảm bớt rơ-le trung gian.
- Tiếp điểm tin cậy: Cấu hình SPDT (Single Pole Double Throw) cho phép tùy biến linh hoạt giữa mạch thường đóng (NC) và thường mở (NO), phù hợp với nhiều sơ đồ điều khiển.
- Hoạt động ổn định: Thiết kế tối ưu giúp sản phẩm vận hành chính xác và bền bỉ trong dải nhiệt độ rộng từ -25 đến 80°C.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết |
| Model | Z-15GQ8 |
| Kiểu tác động (Actuator) | Chốt nhấn (Pin Plunger) lắp bảng, Thép không gỉ |
| Cấu hình tiếp điểm (Contact form) | SPDT (1 cực 2 ngả) - Vật liệu tiếp điểm Ag |
| Quãng đường hành trình trước khi tác động (Pretravel) | 0.5 mm |
| Kiểu kết nối (Terminal) | Chân hàn (Solder terminal) |
| Dòng điện định mức (Resistive load) | 15A @ 125/250 VAC; 6A @ 30 VDC |
| Dòng khởi động tối đa (Inrush current) | NC: 30A max / NO: 15A max |
| Nhiệt độ vận hành | -25 đến 80 °C |
| Cấp bảo vệ | IP00 |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi đầu tư Omron Z-15GQ8
Lựa chọn Z-15GQ8 không chỉ là mua một linh kiện, mà là đầu tư cho sự an toàn và hiệu suất của hệ thống:
- Bảo vệ thiết bị tối đa: Ngắt tín hiệu kịp thời khi vượt quá giới hạn cơ khí, ngăn chặn hư hỏng máy móc nghiêm trọng.
- Giảm thiểu chi phí bảo trì: Chốt thép không gỉ hạn chế tối đa tình trạng kẹt chốt do rỉ sét, giúp giảm downtime (thời gian dừng máy).
- Độ chính xác tuyệt đối: Đảm bảo sự đồng bộ trong các dây chuyền sản xuất tự động hóa tốc độ cao.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Xác định vị trí lắp đặt: Tính toán điểm chạm của vật thể sao cho tác động chính xác vào chốt nhấn ở khoảng cách 0.5mm.

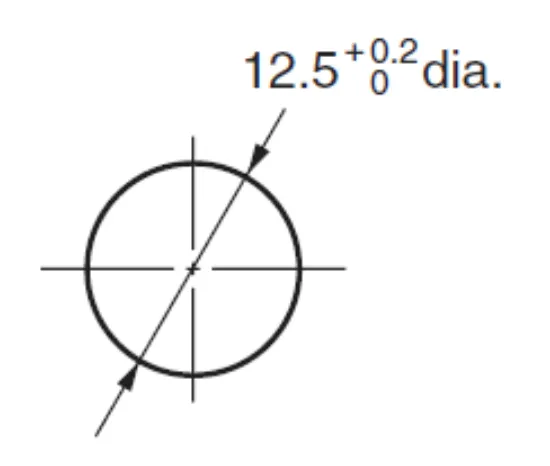

- Cố định thiết bị: Sử dụng vít chuyên dụng để lắp công tắc lên bảng điều khiển, đảm bảo thiết bị không bị rung lắc khi tác động.
- Đấu nối điện: Hàn dây dẫn vào các chân solder terminal. Chú ý xác định đúng chân NO (thường mở) hoặc NC (thường đóng) theo sơ đồ mạch.
- Kiểm tra vận hành: Thử nghiệm ở tốc độ chậm để xác nhận tín hiệu gửi về PLC hoặc bộ điều khiển hoạt động chính xác.
Sản phẩm thường sử dụng chung (isRelatedTo)
Để hệ thống vận hành hoàn hảo, quý khách nên kết hợp với:
- Rơ-le trung gian Omron: Tăng cường khả năng đóng ngắt an toàn cho mạch điều khiển.
- Bộ nguồn DC 24V: Cung cấp điện áp ổn định cho các cảm biến và thiết bị logic.
- Vỏ hộp bảo vệ tiêu chuẩn: Do sản phẩm có chuẩn IP00, cần dùng hộp bảo vệ nếu lắp đặt nơi bụi bẩn hoặc ẩm ướt.
Ứng dụng thực tế (PropertyValue)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Máy CNC & 3D Printer: Làm công tắc giới hạn hành trình (Limit Switch) cho các trục chuyển động.
- Hệ thống băng tải: Phát hiện vật thể, đếm sản phẩm hoặc kiểm soát vị trí dừng.
- Thiết bị nâng hạ & Thang máy: Giám sát vị trí đóng/mở cửa và giới hạn tầng.
- Dây chuyền đóng gói: Kiểm soát chu kỳ của các cánh tay máy cơ khí.
Câu hỏi thường gặp (FAQ)
1. Omron Z-15GQ8 có khả năng chống nước không?
Sản phẩm có cấp bảo vệ IP00. Để sử dụng trong môi trường ẩm ướt, bạn cần lắp đặt thêm hộp bảo vệ chuyên dụng.
2. Tôi có thể dùng cho điện áp 220V không?
Hoàn toàn được. Sản phẩm chịu được điện áp lên đến 250VAC, rất phù hợp với lưới điện tại Việt Nam.
3. Sự khác biệt giữa tiếp điểm NO và NC là gì?
NO (Normally Open) là tiếp điểm thường mở (mạch hở khi chưa nhấn), NC (Normally Closed) là tiếp điểm thường đóng (mạch kín khi chưa nhấn).
4. Tại sao nên chọn chốt thép không gỉ?
Chốt thép không gỉ giúp chống ăn mòn và mài mòn, đảm bảo tuổi thọ cơ học lâu dài hơn chốt nhựa hoặc thép thường.
5. Dòng điện 15A của sản phẩm có ý nghĩa gì?
Đây là dòng điện tối đa mà tiếp điểm có thể chịu tải trực tiếp mà không gây cháy hỏng tiếp điểm.
6. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chất lượng (CQ) cho sản phẩm chính hãng.
7. Tôi mua số lượng lớn cho dự án có được chiết khấu không?
Có, AUT VN có chính sách giá cực tốt cho khách hàng dự án và đại lý. Liên hệ Zalo 0968.053.025 để nhận báo giá.
8. Làm sao để phân biệt hàng thật và hàng giả?
Nên mua tại các đơn vị uy tín như AUT VN để đảm bảo hàng chính hãng Omron với đầy đủ tem mác và bảo hành.
9. Sản phẩm này có dùng được cho tải cảm (Inductive load) không?
Có, sản phẩm có khả năng chịu tải cảm với thông số định mức riêng biệt, đảm bảo tính ổn định.
10. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron. Mọi vấn đề kỹ thuật sẽ được AUT VN hỗ trợ tận tình.
