PLC CP1E-E10DR-D dùng nguồn 220VAC được không?

Không, model này sử dụng nguồn cấp 24VDC. Bạn cần một bộ nguồn 24VDC để nuôi PLC. Tuy nhiên, ngõ ra Relay có thể đóng ngắt tải 220VAC.

Tôi có thể mở rộng thêm ngõ I/O cho model này không?

Model E10DR-D là dòng Compact cơ bản, không hỗ trợ module mở rộng. Nếu bạn cần nhiều I/O hơn, hãy tham khảo dòng CP1L hoặc CP1H tại AUT VN.

Cần phần mềm gì để lập trình CP1E-E10DR-D?

Bạn cần phần mềm CX-Programmer nằm trong bộ công cụ CX-One của Omron.

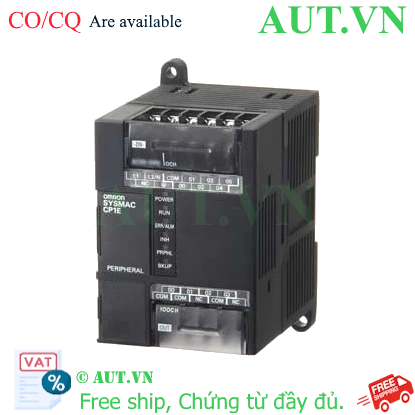

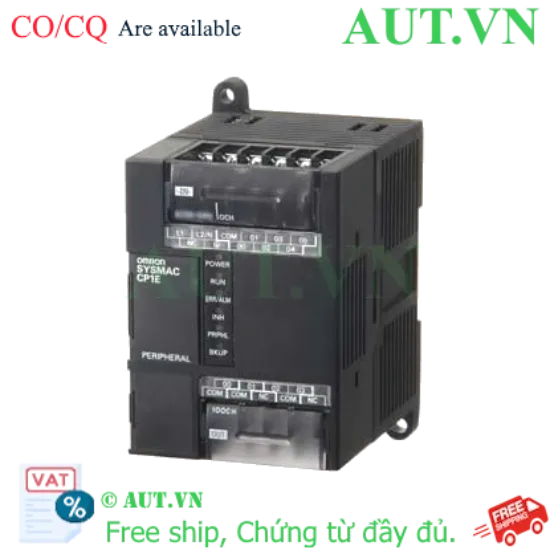

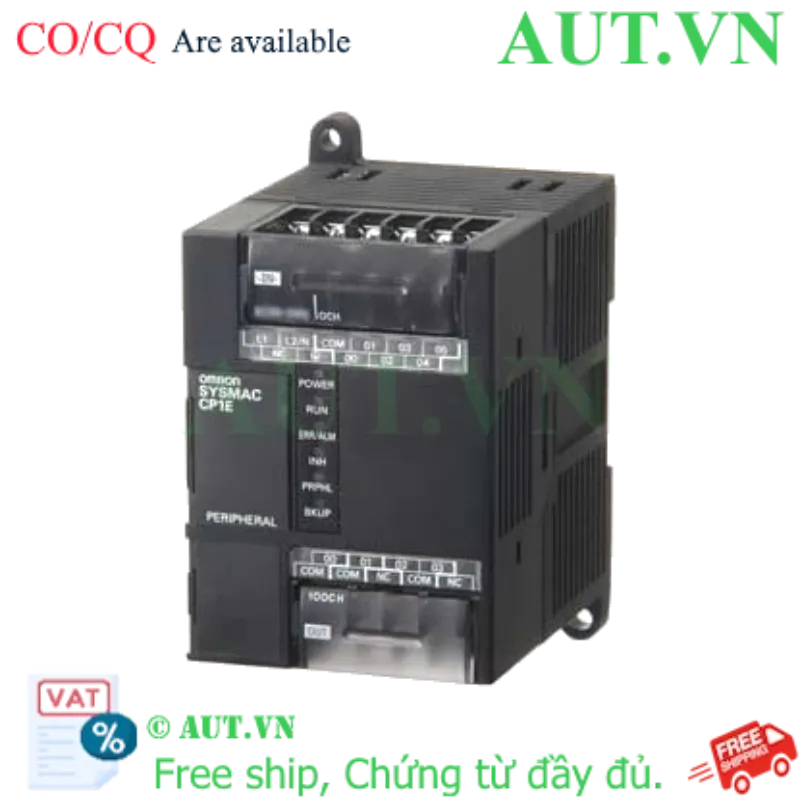

PLC Omron CP1E-E10DR-D | 6 Input/4 Relay Output, Nguồn 24VDC, Bộ Nhớ 2K Steps

Dòng sản phẩm: Omron CP1E Series (Compact) - Giải pháp điều khiển nhỏ gọn.
Cấu hình I/O: 6 ngõ vào (Digital Input) / 4 ngõ ra Relay.
Nguồn cấp: 24VDC, đảm bảo an toàn và ổn định cho hệ thống.
Bộ nhớ chương trình: 2K Steps, phù hợp cho các ứng dụng quy mô vừa và nhỏ.
Kết nối: Cổng USB 2.0 Mini-B nạp chương trình nhanh chóng.
Tính năng cao cấp: Tích hợp 5 bộ đếm tốc độ cao (lên đến 10kHz).

nhà chế tạo: Omron

SKU: CP1E-E10DR-D

Tải xuống mẫu

Giá cũ: 4.592.700 ₫

Giá bán: 3.674.160 ₫

Số lượng:

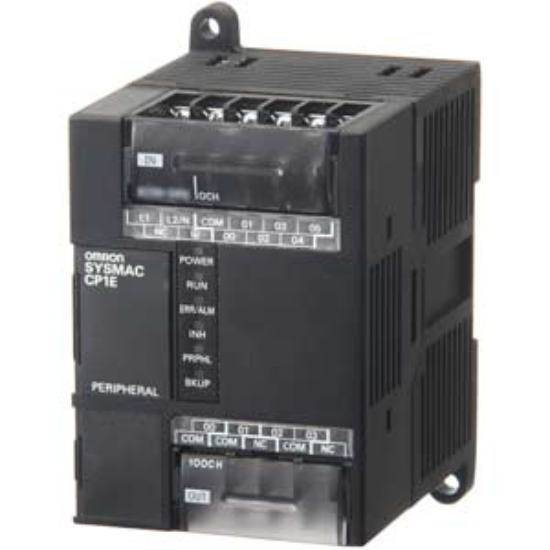

Giới thiệu về PLC Omron CP1E-E10DR-D

PLC Omron CP1E-E10DR-D là bộ điều khiển lập trình logic (PLC) thuộc dòng CP1E Compact, được thiết kế tối ưu cho những hệ thống tự động hóa yêu cầu sự nhỏ gọn nhưng vẫn đảm bảo hiệu suất vận hành mạnh mẽ. Với sự kết hợp giữa 6 ngõ vào và 4 ngõ ra dạng Relay, thiết bị này là giải pháp thay thế hoàn hảo cho các mạch điều khiển relay truyền thống, giúp giảm thiểu diện tích tủ điện và đơn giản hóa việc bảo trì.

Sản phẩm hiện được phân phối chính hãng bởi AUT VN, cam kết mang đến cho khách hàng giải pháp tự động hóa tin cậy và tối ưu chi phí nhất.

Điểm nổi bật của PLC Omron CP1E-E10DR-D

Kích thước siêu tối giản: Thiết kế Compact giúp lắp đặt dễ dàng trên thanh ray DIN, tiết kiệm tối đa không gian.
Ngõ ra Relay đa năng: Khả năng đóng cắt tải AC/DC lên đến 2A, loại bỏ nhu cầu sử dụng relay trung gian cho các tải nhỏ.
Xử lý tốc độ cao: Tích hợp sẵn 5 bộ đếm tốc độ cao (10kHz), đáp ứng tốt yêu cầu đọc tín hiệu từ Encoder hoặc cảm biến tiệm cận tốc độ cao.
Lập trình trực quan: Tương thích hoàn toàn với phần mềm CX-Programmer (thuộc bộ CX-One), sử dụng ngôn ngữ Ladder (LAD) dễ tiếp cận.
Độ bền công nghiệp: Khả năng chống nhiễu tốt, hoạt động ổn định trong môi trường nhà máy khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	CP1E-E10DR-D
Loại PLC	Compact (Nhỏ gọn)
Điện áp nguồn cấp	24V DC
Số ngõ vào (Digital Input)	6 ngõ vào (Sink/Source)
Số ngõ ra (Digital Output)	4 ngõ ra (Relay)
Dung lượng bộ nhớ	2K Steps
Dòng tải ngõ ra tối đa	2A tại 24VDC / 2A tại 250VAC
Bộ đếm tốc độ cao	5 bộ (Tối đa 10kHz / 5kHz)
Cổng giao tiếp	USB 2.0 Mini-B
Kích thước (RxCxS)	66 x 110 x 85 mm
Trọng lượng	~300g

Nguồn tham khảo: Omron Global Official

Lợi ích khi lựa chọn PLC Omron CP1E-E10DR-D

Tối ưu hóa chi phí: Đầu tư thấp nhưng mang lại hiệu quả điều khiển chính xác, giảm thiểu sai sót vận hành.
Lắp đặt nhanh chóng: Với thiết kế Compact, việc triển khai trong tủ điện diễn ra cực kỳ nhanh, giảm thời gian thi công.
Hỗ trợ kỹ thuật chuyên sâu: Khi mua hàng tại AUT VN, khách hàng được hỗ trợ tư vấn đấu nối, cài đặt phần mềm và hướng dẫn lập trình cơ bản.
Độ tin cậy tuyệt đối: Thương hiệu Omron Nhật Bản đảm bảo tuổi thọ linh kiện cao, hoạt động bền bỉ 24/7.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1 - Lắp đặt vật lý: Gắn PLC lên thanh ray DIN tiêu chuẩn trong tủ điện. Đảm bảo xung quanh có khoảng hở để tản nhiệt tự nhiên.
Bước 2 - Đấu nối điện: Kết nối nguồn 24VDC vào chân nguồn (L+, L-). Đấu nối cảm biến vào các ngõ Input và thiết bị chấp hành (Contactor, Van điện từ...) vào ngõ Relay Output.
Bước 3 - Lập trình: Sử dụng cáp USB kết nối PLC với máy tính. Truy cập phần mềm CX-Programmer, khởi tạo project theo model CP1E-E10DR-D và viết chương trình Ladder.
Bước 4 - Nạp và Vận hành: Truyền chương trình xuống PLC (Download), chuyển switch sang chế độ RUN và kiểm tra hoạt động của hệ thống thực tế.

Sản phẩm sử dụng chung cho hệ thống

Màn hình HMI Omron: Giúp vận hành, giám sát thông số và cài đặt trực tiếp mà không cần máy tính.
Bộ nguồn tổ ong 24VDC: Cung cấp nguồn điện sạch, ổn định cho PLC và các cảm biến.
Cảm biến Omron (Quang, Tiệm cận): Cung cấp tín hiệu đầu vào chính xác cho PLC.
Thanh ray DIN PFP-100N: Phụ kiện cố định thiết bị chuyên nghiệp.

Ứng dụng thực tế của sản phẩm

Máy đóng gói tự động: Điều khiển chu trình dán nhãn, đóng gói sản phẩm theo số lượng.
Hệ thống băng tải nhỏ: Điều khiển khởi động, dừng và phân loại sản phẩm đơn giản.
Máy bơm nước thông minh: Tự động điều khiển bơm dựa trên mức nước từ phao điện.
Thiết bị điều khiển đèn giao thông/cảnh báo: Lập trình chu kỳ bật/tắt đèn tín hiệu trong nhà máy.

Câu hỏi thường gặp (FAQ)

1. PLC CP1E-E10DR-D dùng nguồn 220VAC được không?: Không, model này sử dụng nguồn cấp 24VDC. Bạn cần một bộ nguồn 24VDC để nuôi PLC. Tuy nhiên, ngõ ra Relay có thể đóng ngắt tải 220VAC.
2. Tôi có thể mở rộng thêm ngõ I/O cho model này không?: Model E10DR-D là dòng Compact cơ bản, không hỗ trợ module mở rộng. Nếu bạn cần nhiều I/O hơn, hãy tham khảo dòng CP1L hoặc CP1H tại AUT VN.
3. Cần phần mềm gì để lập trình CP1E-E10DR-D?: Bạn cần phần mềm CX-Programmer nằm trong bộ công cụ CX-One của Omron.
4. Tốc độ đếm cao 10kHz dùng để làm gì?: Dùng để đọc tín hiệu từ các Encoder xoay hoặc cảm biến tốc độ cao mà các ngõ vào thông thường không xử lý kịp.
5. Sự khác biệt giữa ngõ ra Relay và Transistor là gì?: Ngõ ra Relay (như model này) có thể đóng cắt cả AC và DC, chịu dòng lớn hơn nhưng tốc độ đóng cắt chậm hơn ngõ ra Transistor.
6. Sản phẩm này có bảo hành không?: Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron và chính sách hậu mãi của AUT VN.
7. Tôi có thể nạp chương trình qua cổng nào?: Bạn nạp chương trình thông qua cổng USB 2.0 Mini-B tích hợp sẵn trên mặt thiết bị.
8. Tại sao nên mua PLC Omron tại AUT VN?: AUT VN cam kết hàng chính hãng 100%, đầy đủ giấy tờ CO/CQ, giá cạnh tranh và đặc biệt là đội ngũ kỹ thuật hỗ trợ tận tình.
9. Bộ nhớ 2K Steps là đủ cho ứng dụng nào?: Đủ cho hầu hết các máy móc đơn năng, hệ thống điều khiển logic cơ bản và các ứng dụng tự động hóa quy mô nhỏ.
10. Cáp USB kết nối PLC Omron có dễ tìm không?: Rất dễ tìm, đây là chuẩn cáp USB Mini-B phổ biến, bạn có thể mua kèm tại AUT VN để đảm bảo chất lượng truyền dẫn.
