PLC Omron CP1L-EM30DR-D | 18DI/12DO Relay, 2 Analog In, 10K Steps

Dòng PLC Omron CP1L nhỏ gọn, hiệu suất cao cho máy móc tự động hóa.
Cấu hình ngõ vào/ra: 18 ngõ vào Digital / 12 ngõ ra Relay.
Tích hợp sẵn 2 ngõ vào Analog (0-10VDC) giúp tiết kiệm chi phí module.
Bộ nhớ chương trình 10K steps mạnh mẽ và ổn định.
Hỗ trợ 4 bộ đếm tốc độ cao lên đến 100kHz.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: CP1L-EM30DR-D

Tải xuống mẫu

Giá cũ: 8.732.250 ₫

Giá bán: 6.985.800 ₫

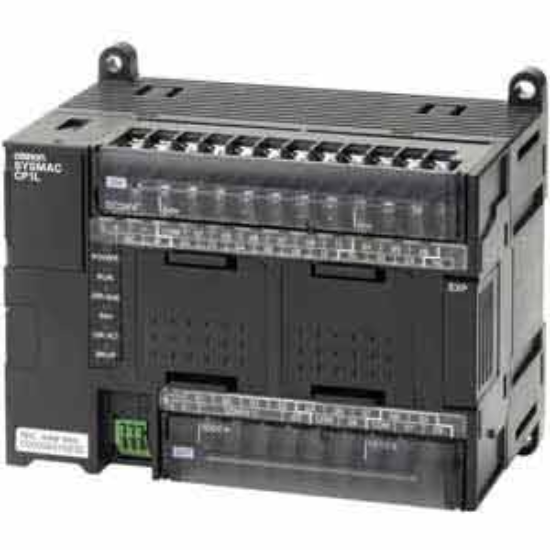

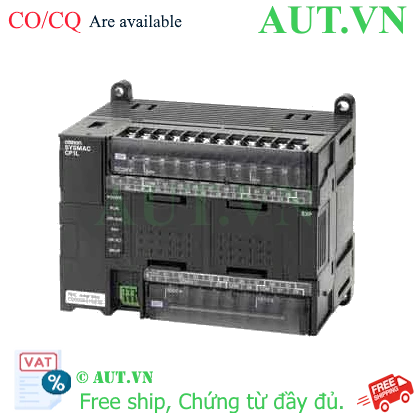

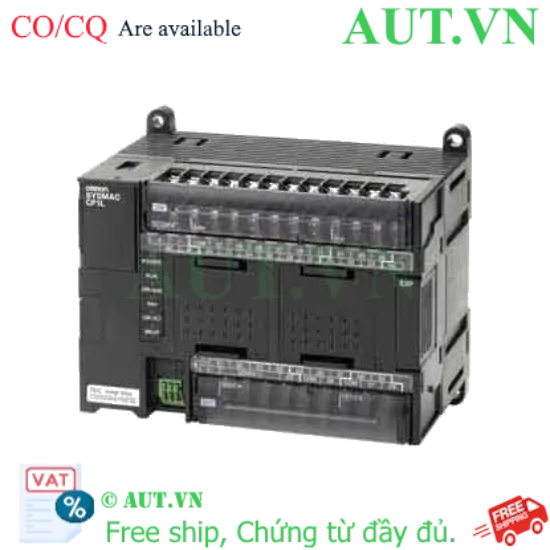

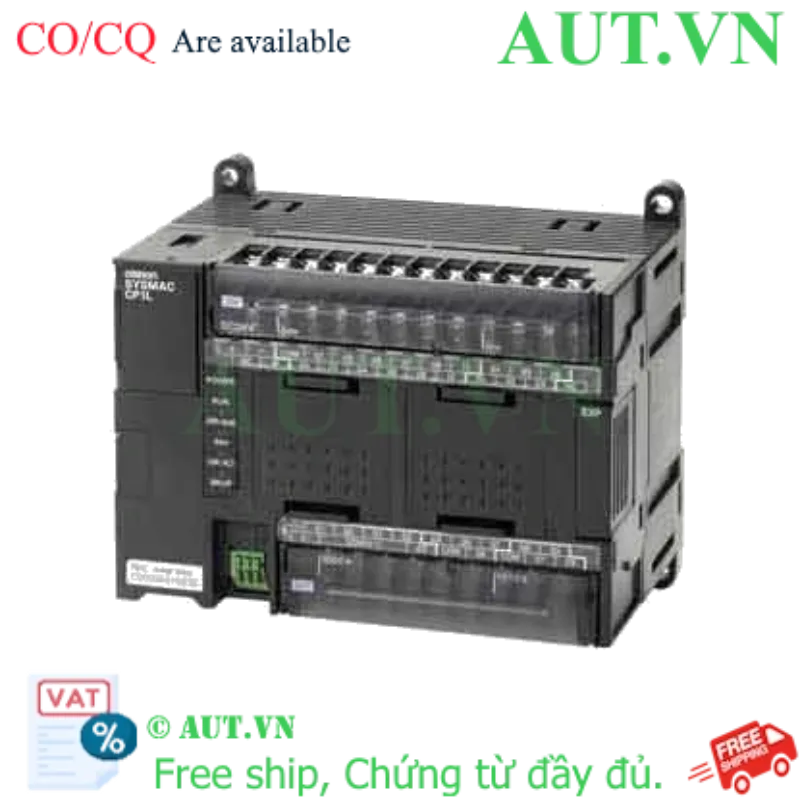

Giới thiệu PLC Omron CP1L-EM30DR-D

PLC Omron CP1L-EM30DR-D là dòng bộ điều khiển lập trình logic nhỏ gọn (Compact PLC) thuộc phân khúc cao cấp của Omron, được thiết kế tối ưu cho các ứng dụng điều khiển máy móc quy mô vừa và nhỏ. Với sự kết hợp hoàn hảo giữa khả năng xử lý mạnh mẽ, tích hợp sẵn các ngõ vào Analog và thiết kế tiết kiệm không gian, sản phẩm này là giải pháp kinh tế và hiệu quả nhất cho các kỹ sư tự động hóa hiện nay.

Điểm nổi bật của sản phẩm

Tích hợp Analog sẵn có: Khác với các dòng PLC thông thường, CP1L-EM30DR-D có sẵn 2 ngõ vào Analog (0-10VDC), cực kỳ hữu ích để kết nối trực tiếp với các cảm biến áp suất, nhiệt độ hoặc biến trở mà không cần mua thêm module mở rộng.
Ngõ ra Relay linh hoạt: Với 12 ngõ ra dạng Relay, bạn có thể dễ dàng điều khiển các tải xoay chiều (AC) hoặc một chiều (DC) với dòng tải lên đến 2A, giúp hệ thống vận hành linh hoạt hơn.
Xử lý tốc độ cao: Hỗ trợ 4 bộ đếm tốc độ cao lên đến 100kHz, lý tưởng cho việc kiểm soát encoder hoặc các thiết bị đo lường chính xác.
Thiết kế Compact: Kích thước nhỏ gọn giúp tiết kiệm diện tích tủ điện, dễ dàng lắp đặt trên thanh ray DIN.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	CP1L-EM30DR-D
Loại PLC	Compact (Nhỏ gọn)
Nguồn cấp	24VDC
Số ngõ vào số (Digital Input)	18 ngõ vào (Kiểu Sink/Source)
Số ngõ ra số (Digital Output)	12 ngõ ra (Kiểu Relay)
Ngõ vào Analog tích hợp	2 kênh (Dải tín hiệu 0...10VDC)
Độ phân giải Analog	1/1000
Bộ nhớ chương trình	10.000 Steps
Tốc độ đếm tối đa	100kHz
Ngôn ngữ lập trình	LAD, STL (Sử dụng CX-Programmer)
Phương thức giao tiếp	Ethernet (1 cổng RJ45)
Kiểu lắp đặt	Gắn thanh ray DIN hoặc lắp bề mặt
Kích thước (RxCxS)	130mm x 110mm x 85mm
Khối lượng	610g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng PLC Omron CP1L-EM30DR-D

Tiết kiệm chi phí: Nhờ tích hợp sẵn ngõ vào Analog và cổng Ethernet, bạn giảm thiểu được đáng kể chi phí mua các module rời.
Độ tin cậy cực cao: Thương hiệu Omron nổi tiếng toàn cầu về độ bền trong môi trường công nghiệp khắc nghiệt.
Dễ dàng nâng cấp: Hệ sinh thái module mở rộng của dòng CP1L rất đa dạng, cho phép mở rộng I/O khi nhu cầu sản xuất tăng lên.
Lập trình thân thiện: Phần mềm CX-One giúp việc thiết kế logic trở nên nhanh chóng và trực quan.

Hướng dẫn sử dụng cơ bản (How-to)

Lắp đặt: Gắn PLC lên thanh ray DIN trong tủ điện. Đảm bảo không gian xung quanh thoáng để tản nhiệt.
Đấu nối: Kết nối nguồn cấp 24VDC vào các chân nguồn. Đấu nối các cảm biến vào ngõ vào Digital và các thiết bị chấp hành (contactor, relay trung gian) vào ngõ ra Relay. Lưu ý đấu đúng cực tính cho ngõ vào Analog.
Lập trình: Kết nối máy tính với PLC qua cổng Ethernet hoặc cáp RS-232. Sử dụng phần mềm CX-Programmer để viết chương trình (LAD/STL) và tải xuống thiết bị.
Kiểm tra: Chạy thử nghiệm ở chế độ Monitor để kiểm tra các tín hiệu I/O trước khi chuyển sang chế độ Run chính thức.

Sản phẩm liên quan (isRelatedTo)

Để tối ưu hệ thống, bạn có thể kết hợp CP1L-EM30DR-D với:

Module mở rộng I/O: CP1W-ADB21, CP1W-MAB21.
Board giao tiếp: CP1W-CIF11 (RS-422A/485), CP1W-CIF01 (RS-232C).
Phụ kiện lắp đặt: Thanh ray DIN PFP-100N, Chặn thanh ray BIZ-07.

Ứng dụng thực tế (Application)

Hệ thống băng tải phân loại sản phẩm.
Máy đóng gói tự động.
Điều khiển hệ thống xử lý nước thải (sử dụng ngõ Analog đo mức/áp suất).
Máy móc trong ngành thực phẩm và đồ uống.
Hệ thống giám sát nhiệt độ và độ ẩm công nghiệp.

Câu hỏi thường gặp (FAQ)

1. PLC Omron CP1L-EM30DR-D sử dụng nguồn điện nào?

Sản phẩm sử dụng nguồn cấp 24VDC để đảm bảo an toàn và ổn định cho hệ thống điều khiển.

2. Ngõ ra Relay có thể điều khiển được điện áp bao nhiêu?

Ngõ ra Relay có thể chịu được tải lên đến 250VAC hoặc 24VDC với dòng tải tối đa 2A mỗi điểm.

3. Tôi có thể mở rộng thêm số lượng ngõ vào/ra không?

Có, bạn có thể sử dụng các module mở rộng dòng CP1W để tăng số lượng I/O theo nhu cầu.

4. Sản phẩm này có tích hợp sẵn cổng Ethernet không?

Có, sản phẩm đã được tích hợp sẵn 1 cổng Ethernet (RJ45) để giao tiếp mạng công nghiệp.

5. Phần mềm nào dùng để lập trình cho dòng PLC này?

Bạn cần sử dụng phần mềm CX-Programmer (nằm trong bộ CX-One) của Omron.

6. Ngõ vào Analog của máy có độ chính xác như thế nào?

Thiết bị có độ phân giải 1/1000 với dải tín hiệu 0-10VDC, cho phép điều khiển chính xác các tín hiệu tương tự.

7. Tôi có thể lắp đặt PLC này trên thanh ray DIN không?

Hoàn toàn được, thiết kế của CP1L hỗ trợ lắp đặt trực tiếp lên thanh ray DIN tiêu chuẩn.

8. Sản phẩm có được bảo hành chính hãng không?

Tại AUT VN, chúng tôi cam kết sản phẩm chính hãng và được bảo hành theo đúng chính sách của Omron.

9. PLC này có thể đếm được encoder tốc độ cao không?

Có, máy hỗ trợ 4 bộ đếm tốc độ cao với tần số lên đến 100kHz.

10. Tại sao nên mua hàng tại AUT VN thay vì nơi khác?

AUT VN cam kết hàng chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật miễn phí và giá cả cực kỳ cạnh tranh.
