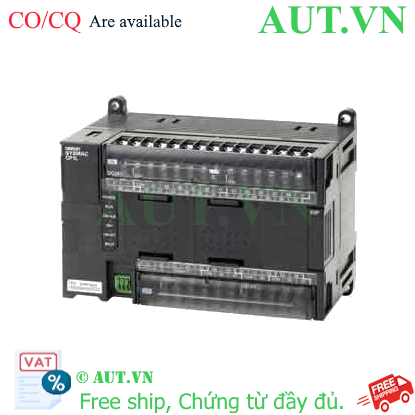

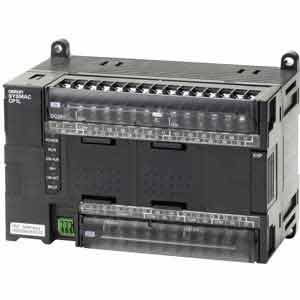

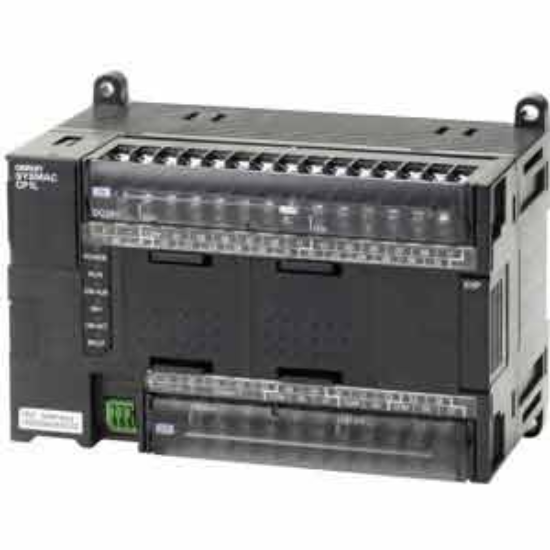

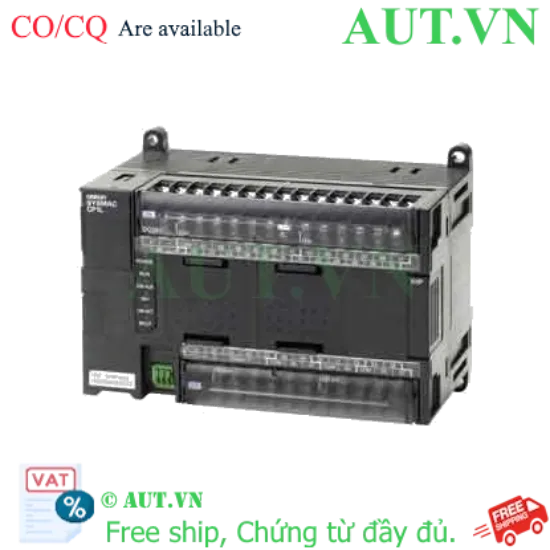

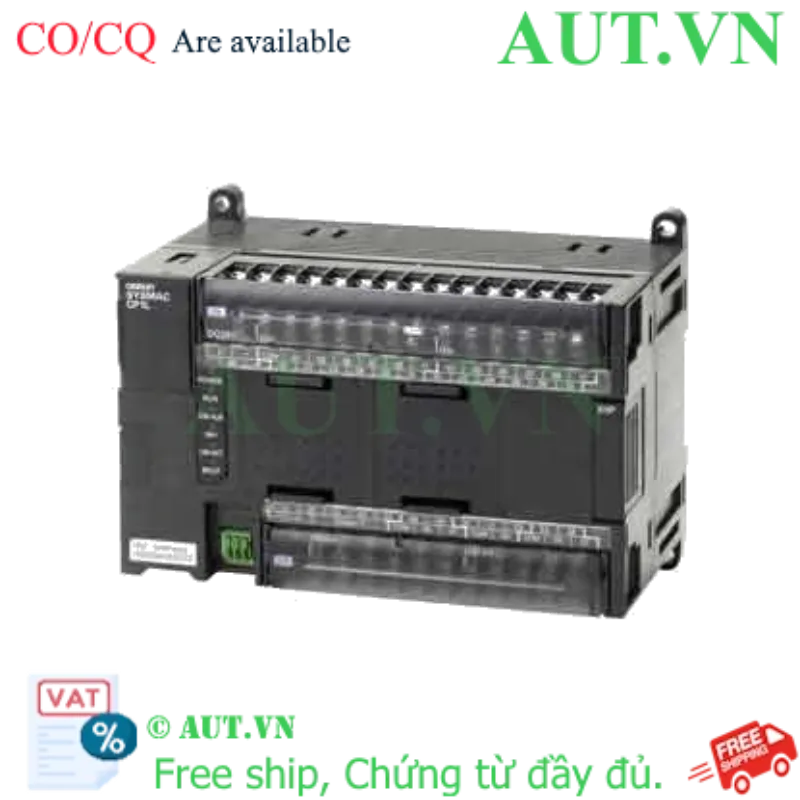

PLC Omron CP1L-EM40DT-D - 24VDC, 24 DI/16 DO, Tích Hợp Ethernet
- Nguồn cấp: 24VDC
- Bộ nhớ: 10.000 bước (10K steps)
- Ngõ vào/ra: 24 ngõ vào Digital / 16 ngõ ra Digital (Sink)
- Tích hợp sẵn: 2 ngõ vào Analog và cổng giao tiếp Ethernet
- Kiểu dáng: Nhỏ gọn (Compact), lắp đặt dễ dàng trên thanh ray DIN
Giá cũ:
11.796.750 ₫
9.437.400 ₫
Giới thiệu về PLC Omron CP1L-EM40DT-D
PLC Omron CP1L-EM40DT-D là dòng bộ điều khiển lập trình (Programmable Logic Controller) thuộc phân khúc Compact cực kỳ mạnh mẽ và linh hoạt của Omron. Được thiết kế để tối ưu hóa không gian tủ điện nhưng vẫn đảm bảo hiệu suất xử lý cao, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa quy mô vừa và nhỏ. Với việc tích hợp sẵn cổng Ethernet và các ngõ vào Analog, CP1L-EM40DT-D giúp việc kết nối mạng và điều khiển tín hiệu tương tự trở nên dễ dàng hơn bao giờ hết.
Điểm nổi bật của sản phẩm
- Kết nối vượt trội: Tích hợp sẵn cổng Ethernet (RJ45) giúp dễ dàng kết nối với hệ thống SCADA, HMI hoặc các thiết bị mạng khác.
- Khả năng xử lý linh hoạt: Hỗ trợ 2 ngõ vào Analog (0...10VDC) giúp kiểm soát trực tiếp các cảm biến áp suất, nhiệt độ... mà không cần module rời.
- Thiết kế tối ưu: Kích thước nhỏ gọn, tiết kiệm diện tích tủ điện, phù hợp cho các máy móc có không gian hạn chế.
- Độ tin cậy cao: Công nghệ Nhật Bản, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | CP1L-EM40DT-D |
| Loại thiết bị | PLC Compact (Nhỏ gọn) |
| Điện áp nguồn | 24VDC |
| Dung lượng bộ nhớ | 10.000 bước (10K steps) |
| Số ngõ vào Digital (DI) | 24 điểm |
| Số ngõ ra Digital (DO) | 16 điểm (Kiểu Sink) |
| Ngõ vào Analog tích hợp | 2 kênh (Dải tín hiệu 0...10VDC) |
| Tốc độ đếm cao (High-speed counter) | 4 bộ đếm (Tối đa 100kHz) |
| Ngõ ra xung (Pulse output) | 2 kênh (Tối đa 100kHz) |
| Giao tiếp mạng | Ethernet (1 cổng RJ45) |
| Ngôn ngữ lập trình | LAD (Ladder Diagram), STL (Structured Text Language) |
| Kiểu lắp đặt | Gắn thanh ray DIN hoặc Lắp bề mặt |
| Kích thước (RxCxS) | 150mm x 110mm x 85mm |
| Trọng lượng | ~675g |
Nguồn tham khảo: Omron Global Official Website
Lợi ích khi sử dụng PLC Omron CP1L-EM40DT-D
- Tiết kiệm chi phí: Nhờ tích hợp sẵn Ethernet và Analog, bạn giảm thiểu được chi phí mua thêm các module mở rộng đắt tiền.
- Nâng cao hiệu suất: Khả năng xử lý xung tốc độ cao giúp điều khiển chính xác các động cơ Servo hoặc Step motor.
- Dễ dàng bảo trì: Cấu trúc module hóa và khả năng kết nối mạng giúp việc chẩn đoán lỗi từ xa trở nên thuận tiện.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt vật lý: Gắn PLC lên thanh ray DIN trong tủ điện, đảm bảo không gian xung quanh thông thoáng để tản nhiệt.
- Bước 2: Đấu nối điện: Kết nối nguồn 24VDC vào chân cấp nguồn. Đấu nối các cảm biến vào ngõ vào Digital và tải vào ngõ ra Digital (lưu ý kiểu Sink).
- Bước 3: Kết nối giao tiếp: Sử dụng cáp mạng chuẩn RJ45 để kết nối cổng Ethernet của PLC với máy tính hoặc Switch mạng.
- Bước 4: Lập trình: Sử dụng phần mềm CX-Programmer (thuộc bộ CX-One) để viết chương trình theo ngôn ngữ Ladder.
- Bước 5: Download & Test: Download chương trình xuống PLC và tiến hành kiểm tra vận hành thực tế.
Sản phẩm liên quan (isRelatedTo)
Để mở rộng tính năng cho hệ thống, bạn có thể tham khảo các phụ kiện sau:
- Mô-đun mở rộng Analog: CP1W-ADB21
- Mô-đun giao tiếp RS-485: CP1W-CIF11
- Thanh ray DIN (DIN Rail): PFP-100N
- Màn hình HMI Omron tương thích
Ứng dụng thực tế (Application)
PLC Omron CP1L-EM40DT-D được ứng dụng rộng rãi trong:
- Hệ thống băng tải: Điều khiển tốc độ và phân loại sản phẩm.
- Máy đóng gói tự động: Điều khiển chính xác các cơ cấu chấp hành.
- Máy công cụ CNC nhỏ: Sử dụng các ngõ ra xung để điều khiển trục.
- Hệ thống xử lý nước: Sử dụng ngõ vào Analog để giám sát mức chất lỏng hoặc áp suất.
Câu hỏi thường gặp (FAQ)
1. PLC này có thể lập trình bằng phần mềm nào?
Sản phẩm sử dụng phần mềm CX-Programmer trong bộ CX-One của Omron để lập trình.
2. Tôi có thể thêm bao nhiêu module mở rộng cho dòng CP1L này?
Bạn có thể gắn thêm tối đa 3 mô-đun mở rộng vào thân máy.
3. Cổng Ethernet tích hợp có hỗ trợ truyền thông Modbus TCP không?
Có, cổng Ethernet hỗ trợ các giao thức truyền thông công nghiệp phổ biến, cho phép kết nối mạng linh hoạt.
4. Sản phẩm này có dùng được nguồn 220VAC không?
Không, model CP1L-EM40DT-D yêu cầu nguồn cấp 24VDC.
5. Ngõ ra Digital là kiểu Sink hay Source?
Model này có ngõ ra Digital là kiểu Sink.
6. Tôi có thể điều khiển động cơ bước (Step Motor) với PLC này không?
Hoàn toàn được, nhờ vào 2 kênh đầu ra xung tần số cao lên đến 100kHz.
7. Sản phẩm có sẵn hàng tại AUT VN không?
Vui lòng liên hệ Hotline 0968.053.025 để kiểm tra tình trạng kho hàng mới nhất.
8. Mua hàng tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron Việt Nam.
9. Tôi có được hỗ trợ cài đặt phần mềm không?
AUT VN hỗ trợ miễn phí hướng dẫn cài đặt và sử dụng thiết bị cho khách hàng.
10. Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
Có, chúng tôi cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ khi giao hàng.
