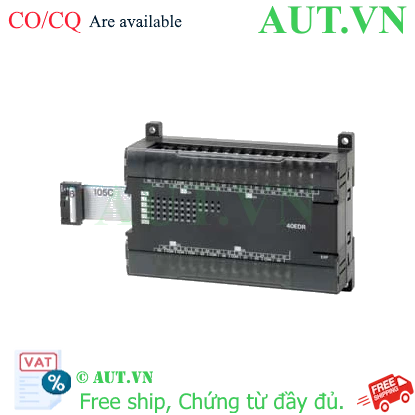

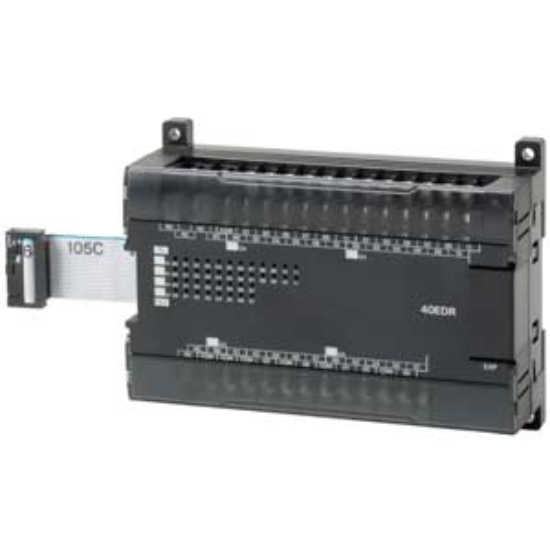

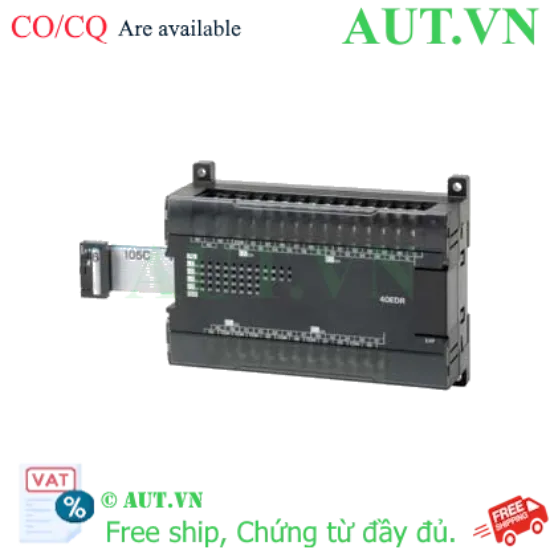

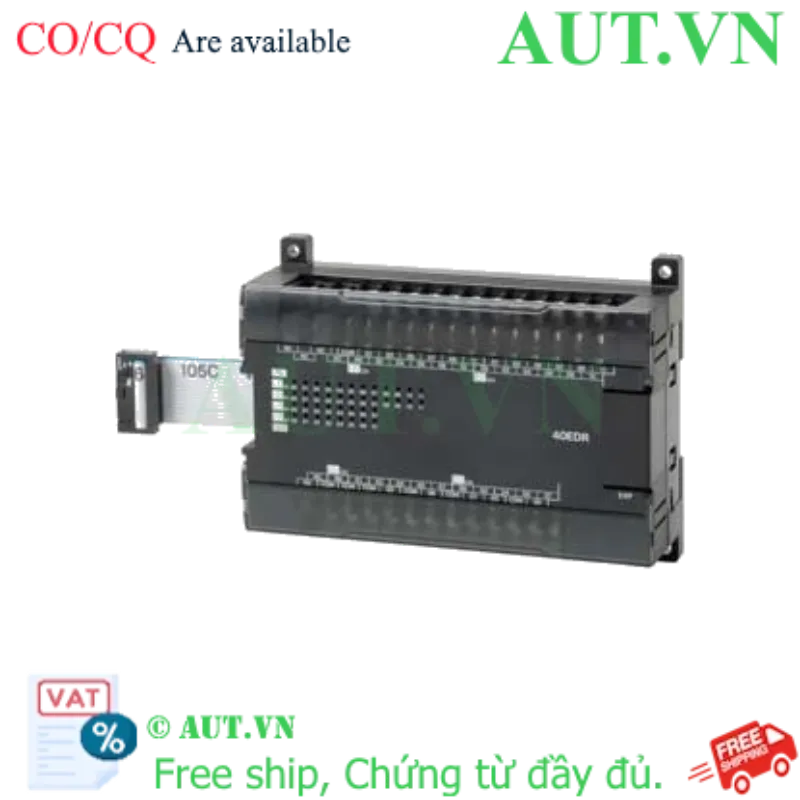

PLC Omron CP1W-40EDR - Mô Đun Mở Rộng 24 Input/16 Output Relay 2A Chính Hãng AUT VN

Khả năng mở rộng: Cung cấp thêm 24 ngõ vào Digital và 16 ngõ ra Relay.
Tải đầu ra mạnh mẽ: Ngõ ra Relay chịu tải lên đến 2A tại 250VAC, điều khiển trực tiếp nhiều thiết bị.
Tương thích hoàn hảo: Thiết kế chuyên biệt cho dòng PLC Omron CP1 Series (CP1L, CP1H).
Lắp đặt linh hoạt: Hỗ trợ chuẩn DIN-rail 35mm giúp tối ưu không gian tủ điện.
Cam kết chất lượng: Hàng chính hãng Omron, đầy đủ CO/CQ, bảo hành uy tín từ AUT VN.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: CP1W-40EDR

Tải xuống mẫu

Giá cũ: 5.783.100 ₫

Giá bán: 4.626.480 ₫

Số lượng:

Trong các hệ thống tự động hóa công nghiệp, khi quy mô vận hành mở rộng, việc tăng số lượng cổng vào/ra (I/O) là yêu cầu cấp thiết. PLC Omron CP1W-40EDR là giải pháp mở rộng tối ưu, cho phép bạn nâng cấp hệ thống điều khiển mà không cần thay thế bộ CPU trung tâm. Với sự kết hợp giữa 24 ngõ vào linh hoạt và 16 ngõ ra Relay bền bỉ, sản phẩm đảm bảo hệ thống vận hành ổn định, chính xác và hiệu quả cao.

🚀 Điểm nổi bật của Omron CP1W-40EDR

Mở rộng quy mô nhanh chóng: Bổ sung ngay 40 điểm I/O, giúp kết nối thêm nhiều cảm biến, nút nhấn và thiết bị chấp hành.
Ngõ ra Relay đa năng: Khả năng đóng ngắt tiếp điểm Relay cho phép điều khiển đa dạng các loại tải AC/DC với dòng điện tối đa 2A, giảm thiểu việc sử dụng rơ le trung gian.
Thiết kế chuẩn công nghiệp: Sản phẩm từ Omron Nhật Bản, hoạt động ổn định trong môi trường khắc nghiệt (0 đến 55°C), tuổi thọ linh kiện cao.
Lắp đặt dễ dàng: Tương thích hoàn toàn với thanh ray DIN 35mm, giúp việc đi dây gọn gàng và bảo trì thuận tiện.

🛠 Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	CP1W-40EDR
Loại mô-đun	Mô-đun mở rộng I/O số (Digital I/O Expansion Module)
Số ngõ vào Digital	24 điểm
Kiểu ngõ vào	Sink/Source (Linh hoạt tùy chọn)
Số ngõ ra Digital	16 điểm
Kiểu ngõ ra	Relay (Rơ le)
Dòng tải tối đa	2A tại 250VAC
Điện áp đầu vào	24VDC
Công suất tiêu thụ	80mA tại 5VDC
Phương pháp đấu nối	Terminal bắt vít (Screw Terminal)
Kiểu lắp đặt	Thanh ray DIN 35mm hoặc gắn bề mặt
Nhiệt độ vận hành	0 đến 55°C
Tiêu chuẩn chứng nhận	CE, L, N

🌟 Lợi ích khi sử dụng PLC Omron CP1W-40EDR

Tối ưu chi phí đầu tư: Không cần nâng cấp lên CPU lớn hơn, chỉ cần thêm mô đun mở rộng để đáp ứng nhu cầu thực tế.
Quản lý hệ thống khoa học: Việc phân chia các khối I/O giúp sơ đồ đấu nối rõ ràng, dễ dàng truy vết và sửa chữa khi có sự cố.
Đơn giản hóa thiết kế: Ngõ ra Relay cho phép điều khiển trực tiếp các cuộn coil contactor, van điện từ mà không cần thêm rơ le đệm.

📖 Hướng dẫn lắp đặt và cấu hình (How-to)

Bước 1: Lắp đặt vật lý: Gắn mô đun CP1W-40EDR lên thanh ray DIN 35mm. Kết nối mô đun vào bus mở rộng của CPU PLC Omron CP1 (CP1L hoặc CP1H).
Bước 2: Đấu nối nguồn: Cấp nguồn 24VDC cho các ngõ vào theo đúng sơ đồ chân của nhà sản xuất.
Bước 3: Kết nối thiết bị ngoại vi: Đấu nối cảm biến/nút nhấn vào ngõ Input và các thiết bị chấp hành (relay, van, đèn báo) vào ngõ Output Relay.
Bước 4: Cấu hình phần mềm: Sử dụng phần mềm CX-Programmer để khai báo số lượng mô đun mở rộng và định nghĩa địa chỉ I/O cho các điểm mới.
Bước 5: Kiểm tra và Vận hành: Thực hiện test tín hiệu I/O (Force On/Off) trước khi tải chương trình điều khiển chính thức xuống PLC.

🔗 Sản phẩm sử dụng chung (isRelatedTo)

CPU PLC Omron: Dòng CP1L, CP1H (Bộ điều khiển trung tâm).
Phụ kiện lắp đặt: Thanh ray DIN PFP-100N, PFP-100N2, PFP-50N và chặn ray BIZ-07.
Nguồn cấp: Bộ nguồn DC 24V Omron S8FS giúp ổn định điện áp cho mô đun.

🎯 Ứng dụng thực tế (Application)

Mô đun CP1W-40EDR là sự lựa chọn hàng đầu cho các ứng dụng:

Công nghiệp đóng gói: Điều khiển băng tải, máy chiết rót, máy dán nhãn tự động.
Xử lý môi trường: Hệ thống điều khiển bơm, van trong nhà máy xử lý nước thải.
Quản lý tòa nhà: Điều khiển hệ thống chiếu sáng, thông gió và báo cháy công nghiệp.
Máy công cụ: Nâng cấp I/O cho các máy CNC đời cũ hoặc máy phay/tiện tự động.

❓ Câu hỏi thường gặp (FAQ)

1. CP1W-40EDR có dùng được cho PLC Omron dòng CJ hay NX không?
Trả lời: Không, sản phẩm này chỉ tương thích chuyên biệt với dòng CP1 Series (CP1L, CP1H).

2. Tại sao tôi nên chọn ngõ ra Relay thay vì Transistor?
Trả lời: Ngõ ra Relay cho phép bạn điều khiển cả tải AC và DC, đồng thời chịu được dòng điện lớn hơn (2A), phù hợp để điều khiển trực tiếp tải mà không cần relay trung gian.

3. Tôi có thể đấu nối kiểu Sink hay Source cho ngõ vào?
Trả lời: Có, CP1W-40EDR hỗ trợ cả hai kiểu Sink và Source tùy vào cách bạn đấu nối chân Common (COM).

4. Mô đun này có cần cấp nguồn 24V riêng cho phần nuôi hay không?
Trả lời: Nguồn nuôi cho mạch điều khiển mô đun được lấy từ bus CPU, nhưng bạn cần cấp nguồn 24VDC cho các tín hiệu đầu vào để hoạt động.

5. Làm thế nào để phân biệt CP1W-40EDR với CP1W-20EDR1?
Trả lời: CP1W-40EDR có tổng 40 I/O (24 In/16 Out), trong khi CP1W-20EDR1 có tổng 20 I/O (12 In/8 Out).

6. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Trả lời: Có, AUT VN hỗ trợ miễn phí tư vấn kỹ thuật, hướng dẫn đấu nối và cài đặt phần mềm CX-Programmer cho khách hàng.

7. Sản phẩm có giấy tờ chứng minh nguồn gốc không?
Trả lời: Tất cả sản phẩm tại AUT VN đều cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) chính hãng.

8. Chính sách bảo hành của mô đun này như thế nào?
Trả lời: Sản phẩm được bảo hành chính hãng Omron, đảm bảo quyền lợi tối đa cho khách hàng.

9. Có thể lắp tối đa bao nhiêu mô đun mở rộng cho một CPU CP1?
Trả lời: Số lượng mô đun phụ thuộc vào model CPU bạn đang dùng (ví dụ CP1L hay CP1H). Vui lòng gửi model CPU cho AUT VN để được tư vấn chính xác.

10. Tôi muốn mua số lượng lớn cho dự án, AUT VN có chiết khấu không?
Trả lời: Có, AUT VN luôn có chính sách giá cực kỳ ưu đãi cho các đơn vị thi công tủ điện và các dự án công nghiệp số lượng lớn.

Nguồn tham khảo: Omron Industrial Automation
