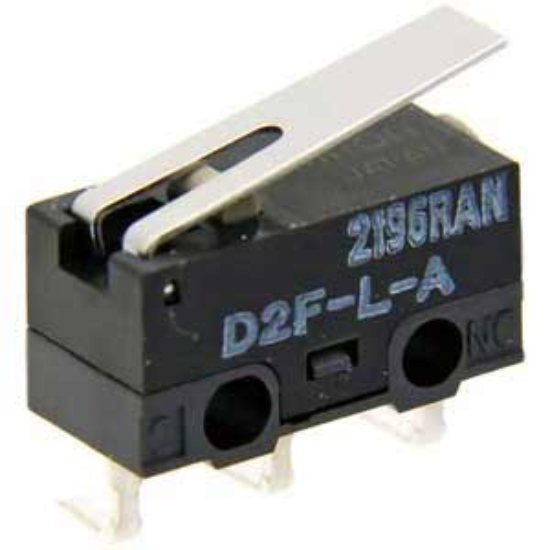

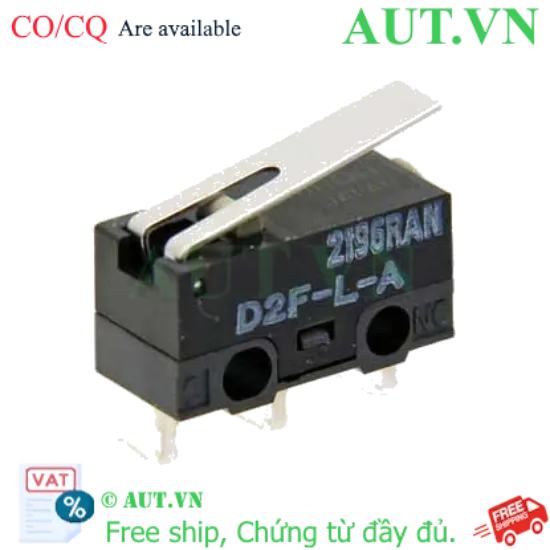

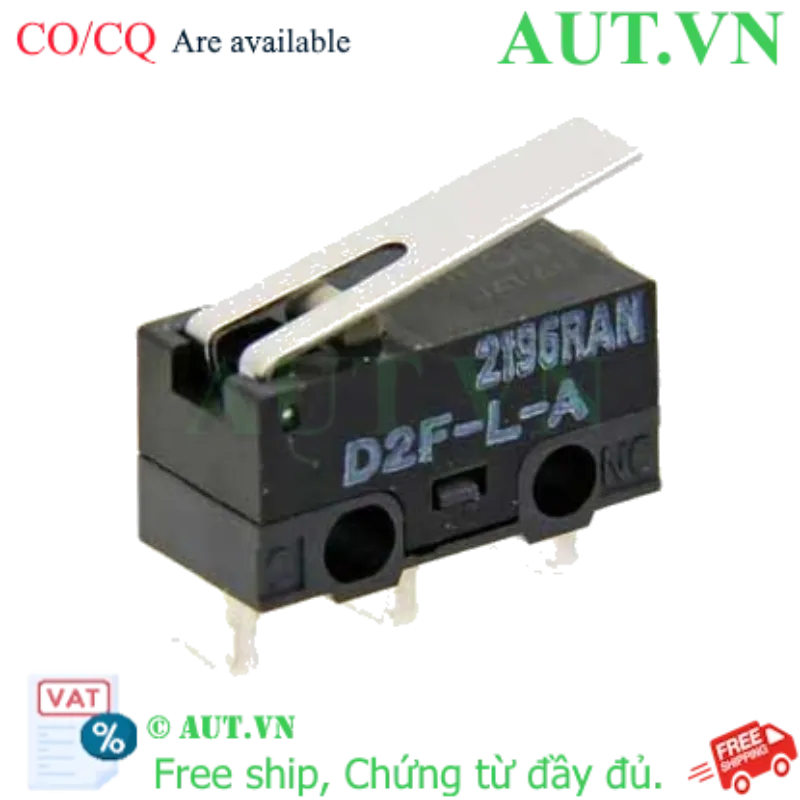

Công tắc hành trình Omron D2F-L-A | Cần Gạt Hinge Lever, SPDT 3A, Độ Bền Siêu Cao

Model: Omron D2F-L-A chính hãng Nhật Bản.
Kiểu tác động: Cần gạt Hinge Lever (12.8mm) siêu nhạy, chính xác.
Thông số điện: 3A 125VAC, cấu hình SPDT linh hoạt cho mọi mạch điều khiển.
Độ bền: Tuổi thọ cơ học cực cao, hoạt động ổn định trong môi trường công nghiệp.
Lắp đặt: Chân hàn PCB chuyên dụng, tối ưu diện tích bảng mạch.

nhà chế tạo: Omron

SKU: D2F-L-A

Tải xuống mẫu

Giá cũ: 33.450 ₫

Giá bán: 26.760 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron D2F-L-A

Công tắc hành trình Omron D2F-L-A (hay còn gọi là micro switch) là giải pháp cảm biến vị trí chính xác tuyệt đối cho các hệ thống cơ điện tử. Được thiết kế để phát hiện giới hạn chuyển động, sản phẩm đảm bảo an toàn vận hành, ngăn chặn va chạm và điều hướng luồng tự động hóa một cách mượt mà. Với tiêu chuẩn chất lượng khắt khe từ Omron Nhật Bản và được phân phối chính hãng bởi AUT VN, model D2F-L-A là sự lựa chọn hàng đầu cho các kỹ sư thiết kế máy CNC, máy in 3D và các thiết bị tự động hóa công nghiệp.

Điểm nổi bật của Omron D2F-L-A

Độ nhạy vượt trội: Cần gạt Hinge lever giúp kích hoạt công tắc nhanh chóng với lực tác động nhỏ, giảm tải cho cơ cấu truyền động.
Tuổi thọ bền bỉ: Vật liệu tiếp điểm cao cấp chống mài mòn, cho phép thực hiện hàng triệu chu kỳ đóng ngắt mà không suy giảm hiệu suất.
Kích thước tối ưu: Thiết kế siêu gọn, chuyên dụng cho lắp đặt PCB, giúp tối ưu không gian cho các bảng mạch điều khiển phức tạp.
Tiêu chuẩn toàn cầu: Đạt chứng nhận RoHS, hoạt động ổn định trong môi trường nhiễu điện từ và điều kiện công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	D2F-L-A
Kiểu tác động (Actuator)	Cần gạt (Hinge lever) - Chiều dài 12.8mm
Cấu hình tiếp điểm	SPDT (Single Pole Double Throw)
Công suất định mức	3A tại 125VAC
Lực tác động (OF)	Tối đa 1.47N
Phương pháp kết nối	Chân hàn lắp vỉ mạch (PCB Terminals)
Khoảng cách vượt giới hạn (Over-travel)	0.55mm
Nhiệt độ vận hành	-40°C đến +85°C
Cấp bảo vệ	IP40
Tiêu chuẩn môi trường	RoHS Compliant

Lợi ích khi sử dụng Omron D2F-L-A

Bảo vệ thiết bị tối đa: Ngăn chặn hiện tượng quá hành trình, bảo vệ động cơ và trục máy khỏi va chạm cơ khí gây hư hỏng nặng.
Tiết kiệm chi phí bảo trì: Độ bền cực cao giúp giảm tần suất thay thế linh kiện, giảm thời gian dừng máy (down-time) trong sản xuất.
Độ chính xác tuyệt đối: Loại bỏ sai số khi xác định điểm Home, giúp các sản phẩm gia công (CNC/3D) đạt độ chính xác đến từng milimet.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Phân tích sơ đồ chân: Xác định rõ chân COM (chung), NO (thường mở) và NC (thường đóng) theo datasheet của Omron để đấu nối đúng logic.
Bước 2: Căn chỉnh cơ khí: Lắp đặt công tắc sao cho cần gạt Hinge lever tiếp xúc nhẹ nhàng với bộ phận chuyển động tại đúng vị trí giới hạn cần thiết.
Bước 3: Hàn cố định trên PCB: Sử dụng mỏ hàn nhiệt độ vừa phải để cố định chân công tắc vào mạch. Tránh giữ nhiệt quá lâu để bảo vệ lớp vỏ nhựa của sản phẩm.
Bước 4: Kiểm tra vận hành: Sử dụng đồng hồ VOM (Vạn năng kế) đo thông mạch, tác động vào cần gạt để xác nhận trạng thái đóng/ngắt hoạt động đúng như thiết kế.

Sản phẩm phối hợp sử dụng (Related Products)

Để tối ưu hóa hệ thống điều khiển, Omron D2F-L-A nên được kết hợp cùng:

PLC (Siemens, Mitsubishi, Delta): Tiếp nhận tín hiệu từ công tắc để điều hành toàn bộ quy trình máy.
Rơ le trung gian (Intermediate Relay): Sử dụng khi cần điều khiển các tải công suất lớn hơn mức 3A.
Bộ nguồn công nghiệp (24VDC/5VDC): Cung cấp nguồn nuôi ổn định cho mạch tín hiệu.

Ứng dụng thực tế (Application)

Omron D2F-L-A là linh kiện then chốt trong các ứng dụng:

Máy in 3D & Máy CNC: Làm công tắc Endstop (X, Y, Z) xác định tọa độ gốc (Home) chính xác.
Thiết bị gia dụng thông minh: Cảm biến đóng/mở cửa máy pha cà phê, lò vi sóng, nồi cơm điện cao tần.
Robot công nghiệp: Giới hạn góc quay cánh tay robot, ngăn chặn va chạm khung máy.
Hệ thống an ninh: Phát hiện trạng thái mở/đóng của cửa an toàn hoặc ngăn kéo lưu trữ.

Câu hỏi thường gặp (FAQ)

1. Omron D2F-L-A có ưu điểm gì so với micro switch giá rẻ?
Sản phẩm có độ bền cơ học vượt trội, tiếp điểm không bị "dính" sau hàng triệu lần nhấn và độ nhạy cực cao, đảm bảo vận hành chính xác trong môi trường công nghiệp.

2. Tôi có thể sử dụng công tắc này trực tiếp với điện 220V không?
Định mức của sản phẩm là 3A tại 125VAC. Bạn KHÔNG nên dùng trực tiếp cho 220VAC. Hãy sử dụng qua rơ le trung gian để đảm bảo an toàn cho thiết bị và người dùng.

3. Chiều dài cần gạt Hinge lever là bao nhiêu và có tác dụng gì?
Cần gạt dài 12.8mm, tạo cánh tay đòn giúp giảm lực tác động cần thiết để kích hoạt công tắc, tăng độ nhạy cho cảm biến.

4. Giải thích về cấu hình SPDT trong model này?
SPDT (Single Pole Double Throw) cho phép bạn tùy chọn chế độ: Thường mở (NO) - đóng mạch khi nhấn, hoặc Thường đóng (NC) - mở mạch khi nhấn, tùy theo yêu cầu logic của mạch.

5. Tại sao D2F-L-A là lựa chọn số 1 cho Endstop máy in 3D?
Nhờ kích thước nhỏ gọn, phản hồi tức thì và độ bền cao, giúp máy in 3D xác định điểm Home chính xác, tránh lỗi lệch trục.

6. Sản phẩm có khả năng chống nước không?
Sản phẩm đạt chuẩn IP40 (chống vật thể rắn >1mm), không chống nước. Nếu dùng trong môi trường ẩm, bạn cần lắp thêm vỏ bảo vệ hoặc chọn dòng chuyên dụng chống nước.

7. Làm sao để nhận biết Omron D2F-L-A chính hãng?
Hàng chính hãng có logo Omron sắc nét, bao bì chuẩn và khi mua tại AUT VN sẽ có đầy đủ chứng từ CO/CQ chứng minh nguồn gốc.

8. Lực tác động 1.47N có phù hợp cho các cơ cấu nhẹ không?
Có, đây là mức lực rất nhẹ, cực kỳ phù hợp cho các cơ cấu chuyển động tinh vi mà không gây áp lực lên bộ phận tác động.

9. Có thể thay thế D2F-L-A bằng model D2F-L không?
Bạn cần kiểm tra kỹ hậu tố vì nó quy định đặc tính tiếp điểm. Hãy liên hệ AUT VN để được tư vấn model tương đương chính xác nhất.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng, lỗi 1 đổi 1 nhanh chóng và hỗ trợ kỹ thuật trọn đời từ đội ngũ chuyên gia.

11. AUT VN có chiết khấu cho đơn hàng số lượng lớn không?
Có, chúng tôi chuyên cung cấp linh kiện Omron cho các nhà máy và dự án với chính sách giá chiết khấu hấp dẫn.

12. Tôi cần mua gấp tại TP.HCM thì giao hàng thế nào?
Bạn liên hệ Hotline 0968.053.025 để kiểm tra kho và nhận hàng hỏa tốc trong ngày tại nội thành TP.HCM.
