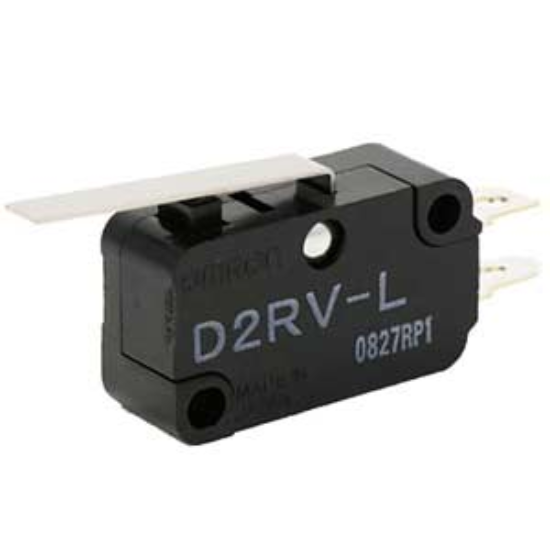

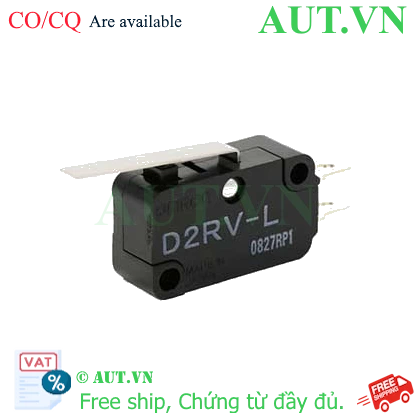

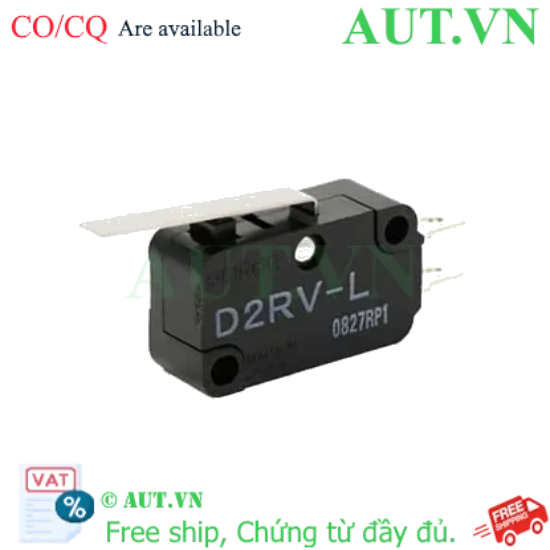

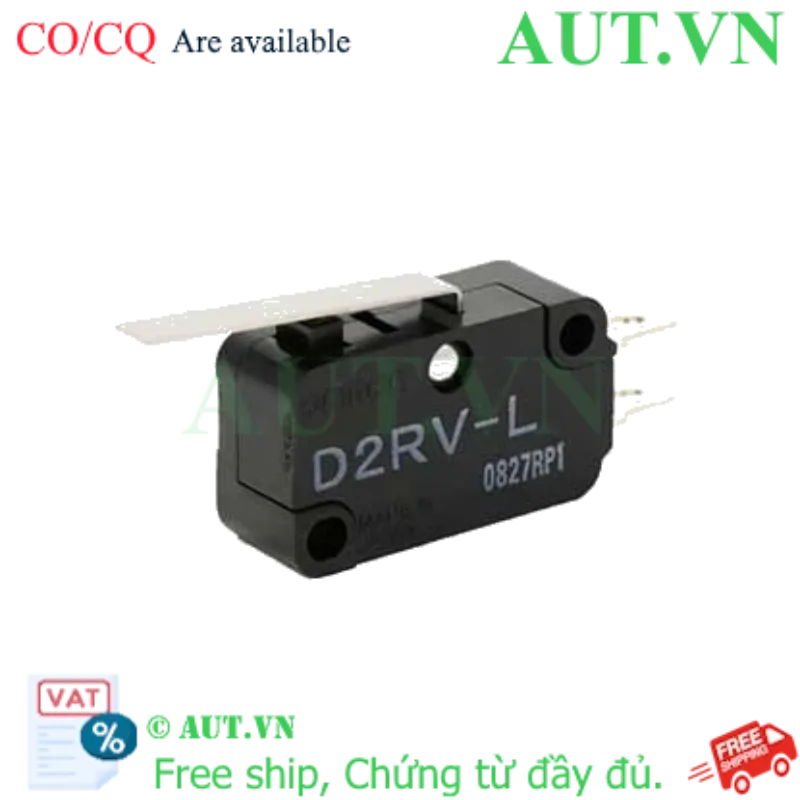

Công tắc hành trình Omron D2RV-L - Cần gạt Hinge Lever, Tiếp điểm 1NO, Độ bền cao | AUT VN

Model: Omron D2RV-L chính hãng Nhật Bản
Kiểu tác động: Cần gạt bản lề (Hinge Lever) siêu nhạy
Cấu hình tiếp điểm: SPST (1NO) - Thường mở
Đặc điểm kỹ thuật: Lực tác động nhẹ 0.49N, công suất 10W DC
Ứng dụng: Lý tưởng cho máy CNC, máy in 3D và băng tải công nghiệp

nhà chế tạo: Omron

SKU: D2RV-L

Tải xuống mẫu

Giá cũ: 129.300 ₫

Giá bán: 103.440 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron D2RV-L

Công tắc hành trình Omron D2RV-L (hay còn gọi là Micro Switch) là giải pháp cảm biến vị trí chính xác cao, được thiết kế để phát hiện giới hạn di chuyển hoặc sự hiện diện của các chi tiết cơ khí trong hệ thống tự động hóa. Với uy tín từ thương hiệu Omron Nhật Bản, model D2RV-L mang lại sự tin cậy tuyệt đối, giúp ngăn ngừa sự cố va chạm và tối ưu hóa quy trình vận hành cho các thiết bị công nghiệp hiện đại.

Điểm nổi bật của Omron D2RV-L

Độ nhạy vượt trội: Với lực tác động chỉ 0.49N, thiết bị phản ứng tức thì với các vật thể nhẹ, giảm thiểu ma sát và áp lực lên cơ cấu máy.
Cần gạt Hinge Lever linh hoạt: Thiết kế cần gạt bản lề kéo dài phạm vi kích hoạt, giúp việc căn chỉnh vị trí trở nên dễ dàng và chính xác hơn.
Độ bền cơ học cao: Vật liệu cao cấp chống mài mòn, đảm bảo số lần đóng ngắt lớn, giảm chi phí bảo trì định kỳ.
Kích thước nhỏ gọn: Dễ dàng tích hợp vào những không gian hẹp nhất trong tủ điện hoặc khung máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	D2RV-L
Thương hiệu	Omron (Nhật Bản)
Kiểu tác động	Cần gạt bản lề (Hinge lever)
Cấu hình tiếp điểm	SPST (1NO - Thường mở)
Công suất định mức	10W DC
Lực tác động tối đa (OF)	0.49N
Chiều dài cần gạt	27.5mm
Khoảng cách tác động (MT)	4mm
Phương pháp kết nối	Chân hàn (Solder terminals)
Cấp bảo vệ	IP40
Nhiệt độ vận hành	-10...60°C

Lợi ích khi sử dụng Omron D2RV-L cho hệ thống của bạn

Đảm bảo an toàn tuyệt đối: Ngăn chặn các hành trình chạy quá giới hạn, bảo vệ động cơ và các bộ phận cơ khí khỏi hư hỏng nặng.
Tối ưu hiệu suất: Tín hiệu phản hồi nhanh giúp hệ thống điều khiển (PLC) xử lý chính xác thời điểm dừng hoặc chuyển bước.
Tiết kiệm chi phí vận hành: Tuổi thọ sản phẩm dài, ít xảy ra lỗi tiếp điểm, giảm thời gian dừng máy (downtime).
Lắp đặt linh hoạt: Phù hợp với nhiều kiểu gá lắp bề mặt khác nhau.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Khảo sát vị trí: Xác định chính xác điểm dừng (limit point) mà bạn muốn thiết bị ghi nhận tín hiệu.
Bước 2 - Cố định thiết bị: Sử dụng vít hoặc gá chuyên dụng để gắn chặt công tắc D2RV-L lên bề mặt cơ khí.
Bước 3 - Căn chỉnh cần gạt: Điều chỉnh góc và vị trí của cần gạt Hinge Lever sao cho vật thể tác động chạm nhẹ vào cần gạt tại điểm mong muốn.
Bước 4 - Đấu nối điện: Kết nối dây tín hiệu vào chân hàn. Lưu ý sử dụng đúng tiếp điểm NO (Thường mở) để mạch đóng khi có tác động.
Bước 5 - Kiểm tra vận hành: Chạy thử máy ở tốc độ chậm để kiểm tra xem tín hiệu có gửi về bộ điều khiển đúng thời điểm hay không.

Sản phẩm thường sử dụng chung (isRelatedTo)

Để xây dựng một hệ thống điều khiển hoàn chỉnh, Omron D2RV-L thường được kết hợp với:

Bộ điều khiển PLC Omron: Dòng CP1H, CJ2M... để xử lý logic tín hiệu.
Rơ le trung gian (Intermediate Relays): Dùng để khuếch đại dòng điện nếu điều khiển tải lớn.
Nguồn điện DC 24V: Cung cấp năng lượng ổn định cho mạch tín hiệu.
Dây dẫn điều khiển chống nhiễu: Đảm bảo tín hiệu không bị sai lệch trong môi trường công nghiệp.

Ứng dụng thực tế của sản phẩm (Application)

Máy CNC & Máy in 3D: Đóng vai trò là công tắc hành trình xác định điểm gốc (Home position) cho trục X, Y, Z.
Hệ thống băng tải: Phát hiện sản phẩm đến vị trí đóng gói hoặc đếm số lượng sản phẩm.
Cửa tự động & Thang máy: Cảm biến xác định trạng thái đóng/mở hoàn toàn của cánh cửa.
Thiết bị gia dụng thông minh: Tích hợp trong các nút nhấn an toàn, công tắc ngắt tự động khi nắp máy mở.

Câu hỏi thường gặp (FAQ)

1. Omron D2RV-L có phải là loại tiếp điểm thường đóng không?
Không, đây là loại tiếp điểm SPST (1NO) - Thường mở. Nghĩa là ở trạng thái bình thường mạch hở, và chỉ đóng mạch khi có lực tác động lên cần gạt.

2. Lực tác động 0.49N là mạnh hay nhẹ?
Đây là lực tác động rất nhẹ (khoảng 50g), cực kỳ phù hợp cho các ứng dụng yêu cầu độ nhạy cao mà không gây áp lực lên vật thể cảm biến.

3. Tôi có thể sử dụng D2RV-L trong môi trường ngoài trời có mưa không?
Sản phẩm có cấp bảo vệ IP40 (chống vật thể rắn >1mm), không chống nước. Nếu dùng ngoài trời, bạn bắt buộc phải lắp trong hộp bảo vệ chuyên dụng.

4. Công tắc này có chịu được điện áp 220V AC không?
Thông số định mức là 10W DC. Bạn không nên dùng trực tiếp cho 220V AC để tránh cháy tiếp điểm. Hãy dùng qua rơ le trung gian.

5. Tại sao tôi nên chọn cần gạt Hinge Lever thay vì cần gạt ngắn?
Cần gạt bản lề tạo cánh tay đòn dài hơn, giúp bắt vật thể dễ dàng hơn và giảm lực nhấn cần thiết để kích hoạt công tắc.

6. Làm thế nào để biết sản phẩm mua tại AUT VN là chính hãng?
Sản phẩm tại AUT VN cung cấp đầy đủ CO/CQ, tem mác rõ ràng và chính sách bảo hành theo tiêu chuẩn hãng Omron.

7. Chân hàn của D2RV-L có dễ lắp đặt không?
Có, chân hàn được thiết kế loại to, dễ dàng hàn thiếc hoặc bấm cos, đảm bảo tiếp xúc điện bền vững, không bị bong tróc khi rung lắc.

8. Tuổi thọ của công tắc này là bao lâu?
Tuổi thọ phụ thuộc vào tần suất tác động và tải điện, tuy nhiên dòng D2RV nổi tiếng với độ bền cơ học hàng triệu lần đóng ngắt.

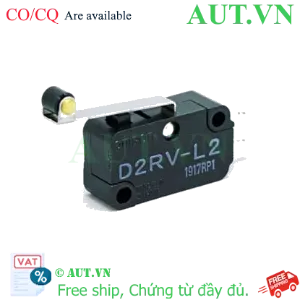

9. Có thể thay thế D2RV-L bằng model D2RV-L2 không?
Có thể nếu các thông số về kích thước lắp đặt và tiếp điểm tương đương, nhưng hãy kiểm tra kỹ chiều dài cần gạt để tránh sai lệch hành trình.

10. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN sẵn sàng hỗ trợ hướng dẫn sơ đồ đấu nối và căn chỉnh thiết bị miễn phí cho khách hàng.

11. Tôi có thể đặt mua số lượng lớn cho dự án không?
Hoàn toàn được. AUT VN có chính sách chiết khấu hấp dẫn cho các đối tác thi công và nhà máy. Liên hệ Zalo 0968.053.025.

12. Thời gian giao hàng tại TP.HCM là bao lâu?
Với hàng có sẵn, AUT VN giao hàng hỏa tốc trong vòng 2-4 giờ làm việc.

Nguồn tham khảo: Omron Industrial Automation
