Giới thiệu Công tắc hành trình Omron D2VW-01-1(D)(CHN) chuyên dụng
Trong các hệ thống tự động hóa hiện đại, việc kiểm soát vị trí và giới hạn chuyển động một cách chính xác là yếu tố sống còn để đảm bảo an toàn cho máy móc và con người. Công tắc hành trình Omron D2VW-01-1(D)(CHN) là dòng Micro Switch (công tắc vi mô) cao cấp, được thiết kế để giải quyết bài toán vận hành trong những môi trường khắc nghiệt nhất. Với khả năng chống chịu nước và bụi vượt trội, sản phẩm này là sự lựa chọn hàng đầu cho các kỹ sư đang tìm kiếm sự tin cậy và độ bền tuyệt đối.
Điểm nổi bật của sản phẩm
- Khả năng bảo vệ IP67 tối ưu: Không chỉ chống bụi hoàn toàn, thiết bị còn có khả năng chịu được việc ngâm nước tạm thời, giúp duy trì tín hiệu ổn định trong môi trường ẩm ướt hoặc bị xịt rửa thường xuyên.
- Độ chính xác và phản hồi tức thì: Với hành trình tác động ngắn (1.2mm), công tắc phản ứng cực nhanh với mọi chuyển động, giảm thiểu độ trễ trong điều khiển tự động.
- Thiết kế siêu bền bỉ: Kết cấu pít-tông (pin plunger) kín khít giúp ngăn chặn sự xâm nhập của tạp chất, kéo dài tuổi thọ cơ khí đáng kể so với các dòng Micro Switch thông thường.
- Tuân thủ tiêu chuẩn quốc tế: Sản phẩm đạt các chứng nhận UL, CSA, VDE và RoHS, đảm bảo tính tương thích và an toàn điện toàn cầu.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | D2VW-01-1(D)(CHN) |

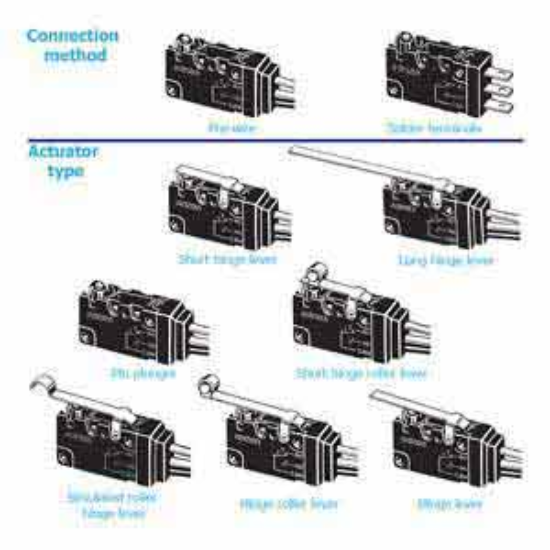

| Kiểu tác động | Pin plunger (Pít-tông kín) |
| Cấu hình tiếp điểm | SPDT (1C/1NO/1NC) |
| Dòng định mức | 0.1A tại 125VAC / 0.1A tại 30VDC |
| Lực tác động (Operating Force) | 1.96N |
| Khoảng cách tác động | 1.2mm |
| Phương pháp kết nối | Chân hàn (Solder terminals) |
| Cấp độ bảo vệ | IP67 (Chống bụi & ngâm nước) |
| Nhiệt độ hoạt động | -40°C đến 85°C |
| Kích thước (WxHxD) | 33mm x 15.9mm x 10.3mm |
Nguồn tham khảo: Omron Industrial Automation Official Site
Lợi ích khi lựa chọn sản phẩm cho hệ thống của bạn
- Giảm thiểu thời gian dừng máy (Downtime): Khả năng chống nước và bụi giúp thiết bị không bị chập cháy hay sai lệch tín hiệu, đảm bảo dây chuyền luôn hoạt động thông suốt.
- Tối ưu chi phí bảo trì: Độ bền cơ học cao giúp giảm tần suất phải thay thế linh kiện định kỳ, tiết kiệm ngân sách dài hạn cho doanh nghiệp.
- Độ tin cậy tuyệt đối: Đảm bảo các tín hiệu điều khiển được truyền đi chính xác, bảo vệ các cơ cấu cơ khí đắt tiền khỏi va chạm quá mức.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Định vị lắp đặt: Xác định vị trí điểm cuối hành trình. Đảm bảo pít-tông của công tắc được đặt vuông góc với bộ phận va chạm để tránh lực tác động lệch tâm làm hỏng cơ cấu.
- Bước 2: Cố định cơ khí: Sử dụng vít chuyên dụng cố định thân công tắc lên bề mặt máy. Lưu ý siết vừa đủ lực để tránh làm biến dạng vỏ thiết bị.
- Bước 3: Đấu nối điện: Thực hiện hàn các đầu dây vào chân Solder terminals. Tuân thủ sơ đồ tiếp điểm SPDT (Common - NO - NC) tùy theo logic điều khiển của hệ thống.
- Bước 4: Kiểm tra giới hạn (Overtravel): Thử nghiệm để đảm bảo bộ phận tác động không nhấn quá sâu quá mức giới hạn cho phép (thường không nên quá 1mm so với điểm hành trình).
- Bước 5: Test hệ thống: Vận hành thử ở chế độ Manual (tay) trước khi chuyển sang chế độ Auto (tự động) để tinh chỉnh vị trí chính xác nhất.
Sản phẩm sử dụng kết hợp (isRelatedTo)
Để hệ thống tự động hóa hoạt động hoàn hảo, D2VW-01-1(D)(CHN) thường được kết hợp với:
- Bộ điều khiển lập trình (PLC): Mitsubishi, Siemens, Omron... để xử lý tín hiệu đầu vào.
- Relay trung gian: Để khuếch đại dòng điện nếu cần điều khiển các thiết bị công suất lớn.
- Nguồn điện DC/AC ổn định: Đảm bảo nguồn cấp cho mạch điều khiển luôn đạt chuẩn.
Ứng dụng thực tế (Application)
- Ngành thực phẩm & Y tế: Lắp đặt trong các máy đóng gói, máy tiệt trùng cần vệ sinh bằng nước thường xuyên.
- Tự động hóa ngoài trời: Sử dụng cho các cổng tự động, trạm thu phí, máy bán hàng tự động nơi chịu tác động của mưa nắng.
- Robot công nghiệp: Làm cảm biến vị trí giới hạn cho các cánh tay robot hoặc băng tải.
- Máy móc công nghiệp nặng: Kiểm soát hành trình trong các môi trường nhiều bụi mịn và dầu mỡ.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn dòng IP67 thay vì Micro Switch thông thường?
Dòng IP67 có gioăng và thiết kế kín hoàn toàn, ngăn nước và bụi xâm nhập vào tiếp điểm, trong khi dòng thường rất dễ hỏng nếu gặp môi trường ẩm hoặc bụi bẩn.
2. Công tắc này có thể chịu được áp lực nhấn mạnh không?
Sản phẩm được thiết kế cho lực tác động 1.96N. Bạn không nên nhấn quá mạnh vượt ngưỡng thiết kế để tránh làm hỏng lò xo và tiếp điểm bên trong.
3. Tôi có thể dùng công tắc này để bật/tắt trực tiếp motor 220V không?
Không nên. Với dòng định mức chỉ 0.1A, bạn phải dùng công tắc này để gửi tín hiệu về PLC hoặc Relay, sau đó Relay mới đóng cắt motor.
4. Tiếp điểm SPDT có ý nghĩa gì trong việc đấu nối?
SPDT cung cấp 3 chân: 1 chân chung (COM), 1 chân thường mở (NO) và 1 chân thường đóng (NC). Điều này cho phép bạn tùy chọn kích hoạt hệ thống khi nhấn hoặc ngắt hệ thống khi nhấn.
5. Sản phẩm có chịu được nhiệt độ cực thấp không?
Có, sản phẩm hoạt động ổn định trong dải nhiệt độ từ -40°C đến 85°C, rất phù hợp cho các kho lạnh.
6. Làm sao để phân biệt hàng chính hãng Omron tại AUT VN?
Hàng chính hãng tại AUT VN luôn có bao bì nguyên seal, tem nhãn rõ ràng, đầy đủ mã model và đi kèm chứng chỉ CO/CQ khi khách hàng yêu cầu.
7. Kích thước sản phẩm có nhỏ gọn không?
Với kích thước chỉ khoảng 33x16x10mm, đây là dòng Micro Switch cực kỳ nhỏ gọn, dễ dàng lắp đặt vào các không gian hẹp.
8. Tôi có thể mua số lượng lớn tại AUT VN không?
Có, AUT VN chuyên cung cấp linh kiện cho dự án và nhà máy với chính sách giá sỉ cực kỳ cạnh tranh.
9. Việc lắp đặt có cần thợ chuyên dụng không?
Chỉ cần kỹ thuật viên điện cơ bản có kinh nghiệm hàn chân và đấu nối mạch là có thể thực hiện dễ dàng.
10. AUT VN có hỗ trợ kỹ thuật nếu tôi lắp đặt sai không?
Hoàn toàn có. Chúng tôi hỗ trợ tư vấn kỹ thuật miễn phí qua Hotline/Zalo 0968.053.025 cho mọi đơn hàng.
