Giới thiệu về Công tắc hành trình Omron D2VW-5L1-1HS
Công tắc hành trình Omron D2VW-5L1-1HS là giải pháp cảm biến vị trí cao cấp thuộc dòng D2VW của Omron, được thiết kế đặc biệt để hoạt động trong các môi trường công nghiệp đòi hỏi khắt khe về độ bền và khả năng chống chịu. Với thiết kế kín khít đạt tiêu chuẩn IP67, sản phẩm này không chỉ chống bụi mà còn chống thấm nước, giúp loại bỏ hoàn toàn nguy cơ hỏng hóc do tác động từ môi trường bên ngoài.
Điểm nổi bật của sản phẩm
- Độ bền vượt trội: Vỏ ngoài được chế tạo từ vật liệu chịu lực, chống ăn mòn.
- Khả năng chống nước tuyệt đối: Đạt chuẩn IP67, cho phép lắp đặt tại các vị trí tiếp xúc với nước hoặc độ ẩm cao.
- Độ chính xác cao: Cơ chế cần gạt khớp nối (Hinge lever) giúp nhận diện vị trí chính xác với sai số cực thấp.
- Tiếp điểm tin cậy: Cấu hình SPDT cho phép chuyển đổi linh hoạt giữa các trạng thái đóng/mở.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | D2VW-5L1-1HS(D)(CHN) |

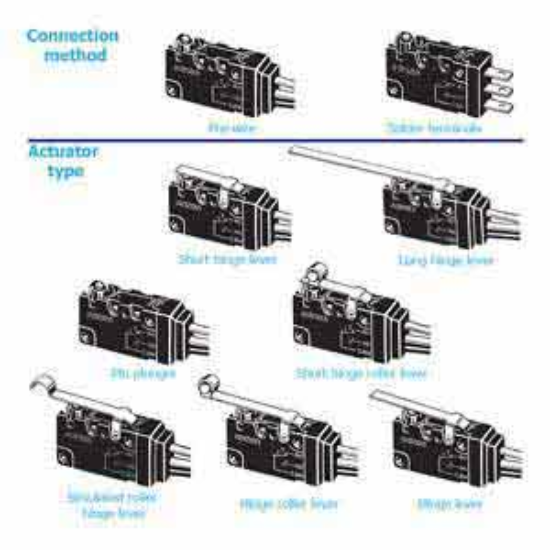

| Kiểu tác động | Cần gạt khớp nối (Hinge lever) |
| Cấu hình tiếp điểm | SPDT (Single Pole Double Throw) |
| Công suất định mức | 5A at 250VAC, 5A at 30VDC |
| Lực tác động tối đa | 1.18N |
| Phương pháp kết nối | Chân hàn loại to (Solder terminals) |
| Cách lắp đặt | Lắp bề mặt (Surface Mount) |
| Chiều dài cần gạt | 30.6mm |
| Khoảng cách tác động | 4mm (Over travel: 1.6mm) |
| Cấp độ bảo vệ | IP67 (Chống bụi, chống nước) |
| Nhiệt độ hoạt động | -40 đến 85°C |
| Tiêu chuẩn chứng nhận | CSA, RoHS, UL, VDE |
Lợi ích khi sử dụng Omron D2VW-5L1-1HS
- Giảm thiểu thời gian dừng máy: Nhờ khả năng chống nước và độ bền cao, thiết bị ít khi bị hỏng hóc bất ngờ, giảm chi phí bảo trì.
- Đảm bảo an toàn vận hành: Phản hồi chính xác trạng thái giới hạn của máy móc, ngăn chặn va chạm hoặc quá hành trình.
- Lắp đặt linh hoạt: Thiết kế nhỏ gọn, tương thích với nhiều loại máy móc công nghiệp hiện nay.
Hướng dẫn lắp đặt và sử dụng
- Bước 1: Xác định vị trí: Lựa chọn vị trí lắp đặt sao cho cần gạt khớp nối tiếp xúc chính xác với vật thể cần đo.
- Bước 2: Cố định thiết bị: Sử dụng vít cố định thân công tắc lên bề mặt máy.
- Bước 3: Đấu nối dây: Hàn dây dẫn vào các chân hàn loại to. Đảm bảo bọc co nhiệt hoặc dùng ống gen cách điện để giữ đặc tính chống nước tại điểm nối.
- Bước 4: Kiểm tra: Cấp nguồn và vận hành thử để kiểm tra xem tiếp điểm SPDT đóng/ngắt đúng theo yêu cầu logic của hệ thống.
Sản phẩm sử dụng chung
Để tối ưu hóa hệ thống điều khiển, Omron D2VW-5L1-1HS thường được kết hợp cùng:
- Relay trung gian Omron (để khuếch đại tín hiệu).
- Bộ lập trình PLC (Siemens, Mitsubishi, Omron) để xử lý logic.
- Dây cáp chống nhiễu, chống nước chuyên dụng.
Ứng dụng thực tế
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Máy đóng gói thực phẩm: Nơi thường xuyên phải vệ sinh bằng nước hoặc làm việc trong môi trường ẩm.
- Hệ thống băng tải công nghiệp: Nhận diện sản phẩm hoặc giới hạn hành trình băng tải.
- Thiết bị ô tô: Sử dụng trong các dây chuyền lắp ráp tự động.
- Máy nông nghiệp: Hoạt động ngoài trời, tiếp xúc với bụi bẩn và mưa.
Câu hỏi thường gặp (FAQ)
1. Chuẩn IP67 của sản phẩm có ý nghĩa gì?
IP67 nghĩa là sản phẩm chống bụi hoàn toàn và có thể ngâm trong nước ở độ sâu 1m trong 30 phút mà không bị ảnh hưởng.
2. Tiếp điểm SPDT là gì?
SPDT (Single Pole Double Throw) là loại tiếp điểm 1 cực chung, 1 thường mở (NO) và 1 thường đóng (NC), cho phép bạn chọn một trong hai trạng thái đầu ra.
3. Lực tác động 1.18N có nhẹ không?
Đây là mức lực tác động trung bình thấp, giúp thiết bị nhạy bén nhưng vẫn đủ chắc chắn để tránh kích hoạt nhầm do rung động.
4. Sản phẩm này có thể dùng cho điện 220V không?
Có, sản phẩm hỗ trợ tải lên đến 5A tại 250VAC.
5. Sự khác biệt giữa D2VW-5L1-1HS và các dòng Micro Switch thông thường?
Điểm khác biệt lớn nhất là cấu trúc kín chống nước (Waterproof) và độ bền cơ học cao hơn nhiều lần.
6. Chân hàn loại to có ưu điểm gì?
Giúp kết nối dây dẫn chắc chắn hơn, chịu được rung lắc mạnh trong môi trường công nghiệp.
7. Tôi có thể mua sản phẩm này chính hãng tại đâu?
Bạn có thể đặt mua tại AUT VN - đơn vị cung cấp thiết bị tự động hóa uy tín với đầy đủ CO/CQ.
8. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Omron.
9. Cần gạt Hinge Lever phù hợp với ứng dụng nào?
Phù hợp cho các ứng dụng cần tầm tác động rộng và góc tiếp cận linh hoạt.
10. D2VW-5L1-1HS(D)(CHN) có phải là hàng giả không?
Không, ký hiệu (CHN) cho biết sản phẩm được sản xuất tại nhà máy của Omron tại Trung Quốc theo tiêu chuẩn toàn cầu của hãng.
Nguồn tham khảo: Omron Industrial Automation
